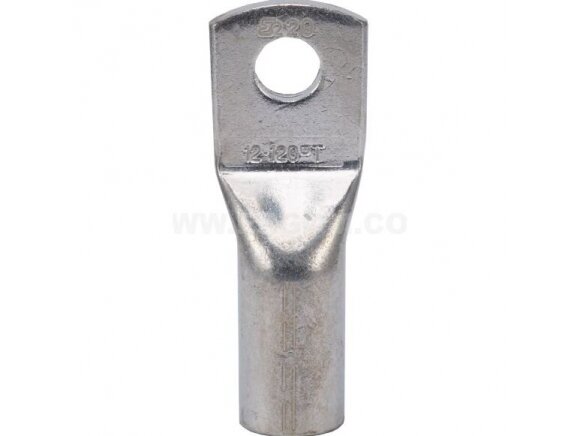

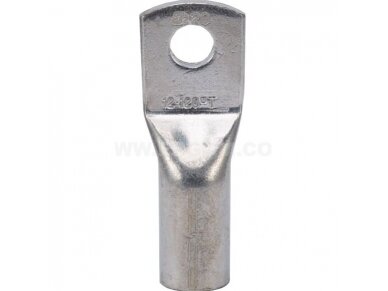

Kilpinis antgalis kabeliams | 50mm² | M10 | presuojamas | KDR 50/10
Kodas: KDR 50/10Kaina 1.75 € su PVM( 1.45 € be PVM )Presuojamas kilpinis antgalis 50 mm² variniam laidininkui, varžtui M10. Kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.
-
Kilpinis antgalis kabeliams | 50mm² | M10 | presuojamas | KDR 50/10
KDR 50/10 – presuojamas kilpinis kabelio antgalis 50 mm² variniam laidininkui su kontaktine anga varžtui M10. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.
Pagrindinė mintis:
Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (50 mm²) ir varžto, prie kurio jungiama, dydį (M10). Šio skerspjūvio antgaliai dažniausiai naudojami paskirstymo skyduose, įvaduose, keitikliuose ir akumuliatorių grandinėse. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.Laidininko skerspjūvis
50 mm²Kontaktinė anga
M10Prijungimas
presuojamasSerija / žymėjimas
KDR 50/10Veikimo principas
Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.
Vamzdelis užpresuojamas presavimo įrankiu su 50 mm² skerspjūviui skirta matrica. Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.
Kilpinė dalis su anga M10 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.
Kuo naudingas KDR 50/10?
Tikslus skerspjūvio ir varžto derinys (50 mm² / M10) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.Techninės specifikacijos
Prekės tipas Kilpinis presuojamas kabelio antgalis Žymėjimas / kodas KDR 50/10 Serija KDR Laidininko skerspjūvis 50 mm² Kontaktinė anga (varžtui) M10 Laidininkas varinis Prijungimo būdas presavimas Pagrindinės funkcijos
- Laidininko užbaigimas – 50 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
- Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
- Kontaktinė anga M10 – tiesiogiai tinka M10 varžtui ar smeigei.
- Serija KDR – vienodo tipo antgaliai visame skerspjūvių ir varžtų diapazone.
- Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime KDR 50/10.
Kur naudojamas?
- Paskirstymo ir įvadiniai skydai
- Įžeminimo šynos
- Keitikliai ir saulės elektrinės
- Akumuliatorių ir UPS grandinės
- Variklių ir kompresorių maitinimas
- Generatorių prijungimas
Naudojimas pagal poreikį
Elektrikui montuotojui.
Vienas aiškus derinys 50 mm² / M10 – mažiau klaidų montuojant skydą.Įrenginių remonto meistrui.
Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.Projektuotojui ir pirkėjui.
Visa KDR serija – nuo mažų iki didelių skerspjūvių.Praktinis panaudojimas
Jeigu skyde reikia prijungti 50 mm² varinį kabelį prie šynos ar aparato su M10 varžtu, tada naudojamas KDR 50/10: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 50 mm² matrica ir jungtis izoliuojama termovamzdeliu.Pliusai
- Tikslus skerspjūvio ir varžto derinys
- Patikima presuota jungtis
- Tinka variniams laidininkams
- Vieninga serijos sistema
- Kompaktiška kilpinė dalis
Minusai / ribojimai
- Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
- Reikia presavimo įrankio ir tinkamos matricos
- Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
- Netinkamo skerspjūvio antgalis nesudarys patikimos jungties
Saugos ir montavimo pastabos
- Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
- Naudoti 50 mm² skerspjūviui skirtą matricą
- Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
- Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
- Varžtą priveržti įrenginio gamintojo nurodytu momentu
- Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu
Greitas pasirinkimo gidas
50 mm²M10presuojamasKDRvariuiTinka, kai reikia:- užbaigti 50 mm² varinį laidininką
- prijungti prie M10 varžto ar smeigės
- patvarios presuotos jungties skyde ar įrenginyje
Patikrinkite prieš naudojimą:- ar laidininko skerspjūvis tiksliai 50 mm²
- ar gnybto varžtas M10
- ar turite tinkamą presavimo įrankį ir matricą
- ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.DUK
Kaip parinkti kilpinį antgalį?
Pagal laidininko skerspjūvį (50 mm²) ir varžto dydį (M10) – abu turi sutapti.Ar tinka aliuminio kabeliui?
Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.Kokiu įrankiu presuoti?
Presavimo replėmis ar hidrauliniu presu su 50 mm² matrica.Ar galima prisukti prie didesnio varžto?
Ne – anga M10 skirta tik M10 varžtui; kitam varžtui rinkitės kitą antgalį.Ar reikia izoliuoti?
Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.Kuo skiriasi T ir TCD serijos?
TCD serija pagaminta pagal DIN 46235; T – kita šios grupės serija. Abi presuojamos ir skirtos variniams laidininkams.Kilpinis antgalis kabeliams | 50mm² | M10 | presuojamas | KDR 50/10
KDR 50/10 – presuojamas kilpinis kabelio antgalis 50 mm² M10 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
