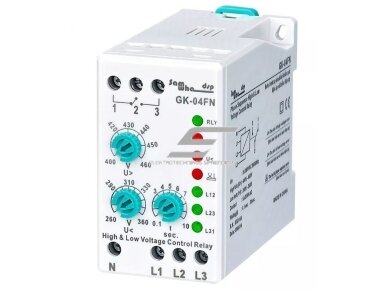

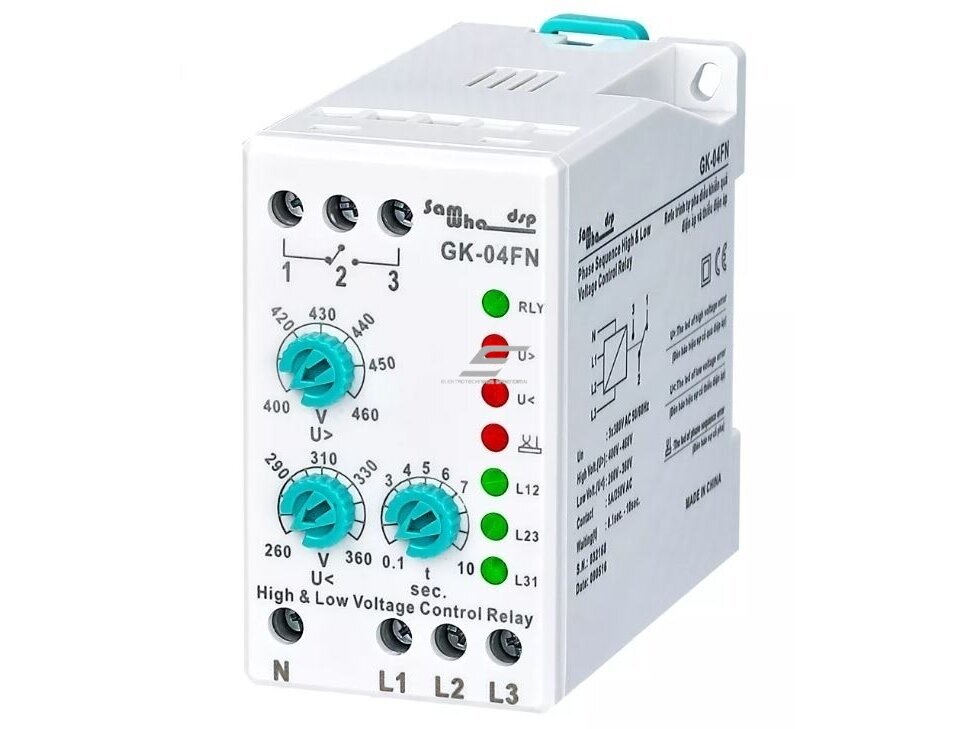

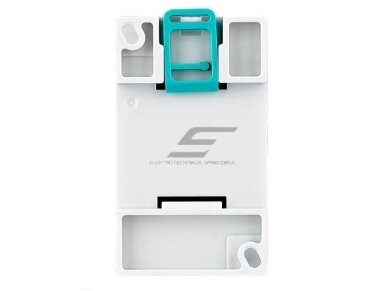

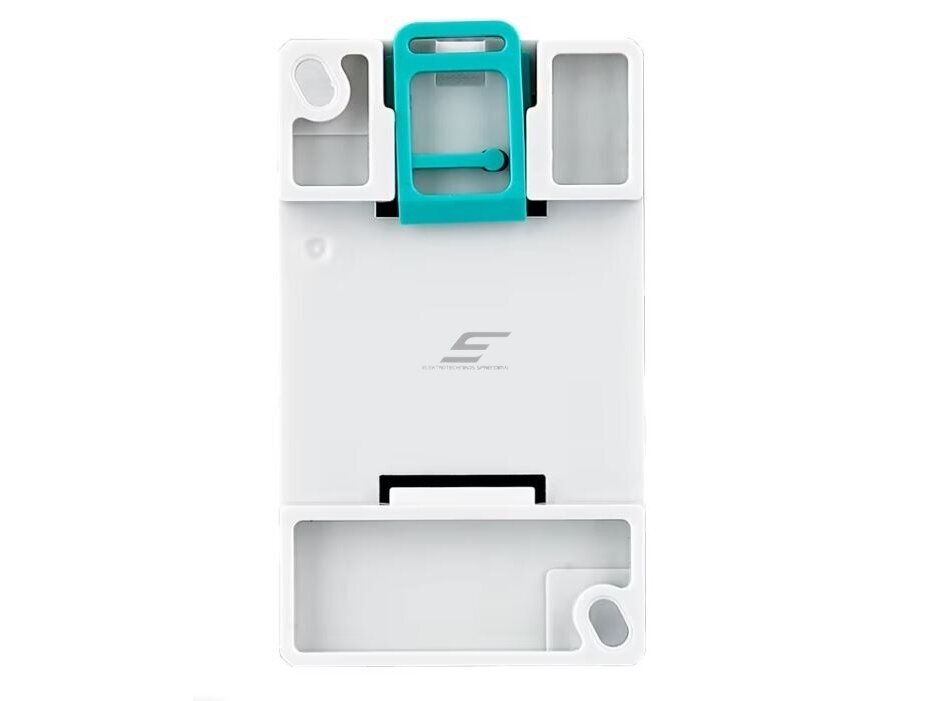

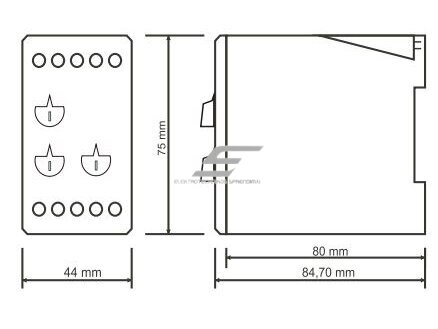

Modulinė įtampos | fazių sekos kontrolės | apsaugos relė | 3x380V | 260-360V | 400-460V | DIN

Įrenginys leidžia nustatyti žemos įtampos apsaugos ribą nuo 260V iki 360V AC bei aukštos įtampos apsaugos ribą nuo 400V iki 460V AC. Suveikimo delsa reguliuojama nuo 0.1 iki 10 sekundžių. Relė taip pat kontroliuoja fazių seką ir neleidžia aktyvuoti išėjimo, jei fazės prijungtos neteisinga seka. Pašalinus sutrikimą įrenginys automatiškai atstato darbą.

Įrenginys papildomai kontroliuoja trifazio tinklo fazių seką. Jeigu L1, L2 ir L3 fazės prijungtos neteisinga seka, relės išėjimas neaktyvuojamas. Ši funkcija ypač svarbi trifaziams elektros varikliams, siurbliams, kompresoriams ir kitai įrangai, kurios sukimosi kryptis priklauso nuo fazių sekos.

Kai kontroliuojama įtampa yra tarp nustatytų U< ir U> ribų, relės išėjimas išlieka aktyvus. Jei įtampa išeina už nustatytų ribų, įrenginys pradeda skaičiuoti nustatytą delsos laiką. Jeigu sutrikimas išlieka iki delsos pabaigos, relė išjungiama. Tinklo įtampai normalizavusis, įrenginys automatiškai grįžta į darbinę būseną.

• Vienu įrenginiu kontroliuojama per žema ir per aukšta trifazio tinklo įtampa.
• Integruota fazių sekos kontrolė padeda apsaugoti trifazius variklius nuo neteisingos sukimosi krypties.
• Reguliuojama žemos įtampos apsaugos riba nuo 260V iki 360V AC.
• Reguliuojama aukštos įtampos apsaugos riba nuo 400V iki 460V AC.
• Reguliuojama 0.1 – 10 sekundžių delsa sumažina nereikalingų suveikimų dėl trumpalaikių tinklo svyravimų tikimybę.
• Automatinis atstatymas pašalinus tinklo sutrikimą.
• 1-SPDT perjungiamas relės kontaktas suteikia lankstų integravimą į kontaktorių ir automatikos valdymo grandines.
• Standartinis 35mm DIN bėgelio montavimas valdymo ir paskirstymo skyduose.

• Reikalingas neutralus laidas: įrenginys skirtas 3x380V AC tinklui su neutralės prijungimu.
• Ribotas relės kontaktas: išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl galingesnėms apkrovoms valdyti turi būti naudojamas kontaktorius.
• Neskirtas drėgnoms aplinkoms: įrenginio negalima eksploatuoti vietose, kur jį tiesiogiai veikia drėgmė ar vanduo.
• Neteisinga fazių seka blokuoja relę: išėjimas nebus aktyvuotas tol, kol fazių seka nebus prijungta teisingai.

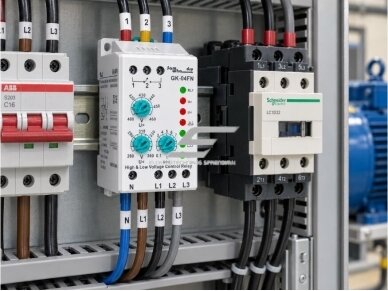

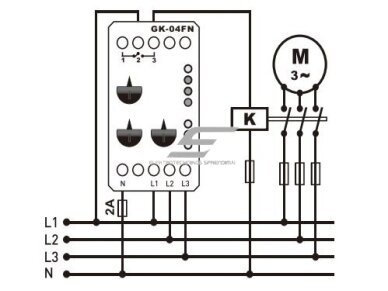

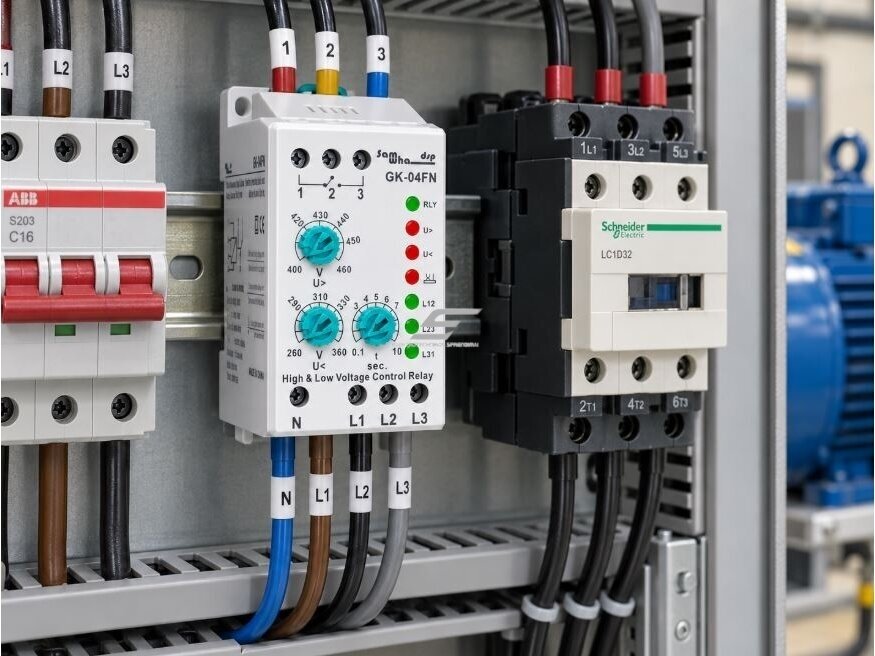

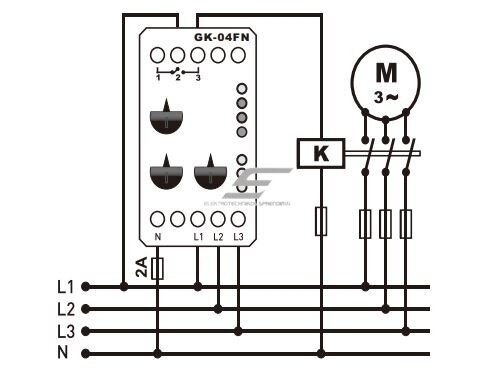

Gamybinėje sistemoje trifazis elektros variklis valdomas per kontaktorių. Valdymo skyde sumontuojama ši įtampos ir fazių sekos kontrolės relė. Žemos įtampos riba nustatoma, pavyzdžiui, ties 330V, aukštos įtampos riba – ties 430V, o suveikimo delsa – 2 sekundės. Kai tinklo įtampa yra nustatytame diapazone ir L1-L2-L3 fazių seka teisinga, relė aktyvuoja kontaktoriaus valdymo grandinę ir variklis gali veikti. Jeigu įtampa nukrenta žemiau 330V, pakyla virš 430V arba pasikeičia fazių seka, relės išėjimas išjungiamas ir kontaktorius atjungia variklį. Tinklo parametrams normalizavusis relė automatiškai atstato darbą.

Relė skirta trifaziam 3x380V AC tinklui su neutralės prijungimu ir veikia 50/60Hz dažniu.

Taip. U< apsaugos ribą galima reguliuoti nuo 260V iki 360V AC.

Taip. U> apsaugos ribą galima reguliuoti nuo 400V iki 460V AC.

Taip. Jei L1, L2 ir L3 fazių seka yra neteisinga, relės išėjimas neaktyvuojamas.

Taip. Suveikimo delsą galima reguliuoti nuo 0.1 iki 10 sekundžių.

Ne. Įrenginys turi automatinio atstatymo funkciją ir tinklo parametrams sugrįžus į leistiną diapazoną automatiškai atstato relės darbą.

Relės išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai. Trifaziams varikliams ir kitoms didesnėms apkrovoms rekomenduojama relės išėjimu valdyti kontaktoriaus ritę.

Naudokite įrenginį pagal jo paskirtį ir prijungimo schemą. Nenaudokite drėgnoje aplinkoje. Montavimo grandinėje numatykite atskirą jungiklį ir automatinį grandinės išjungiklį. Jie turi būti sumontuoti netoli įrenginio, operatoriui lengvai pasiekiamoje vietoje ir pažymėti kaip įrenginio elektros grandinės atjungimo priemonės.

Prieš atliekant priežiūros ar valymo darbus išjunkite įrenginio maitinimą ir atjunkite jį nuo elektros grandinės. Korpusą valykite minkšta šluoste. Nenaudokite laidžių medžiagų ar cheminių valiklių, kurie gali pažeisti korpusą arba elektroninius komponentus. Po valymo įsitikinkite, kad įrenginys veikia tinkamai.
