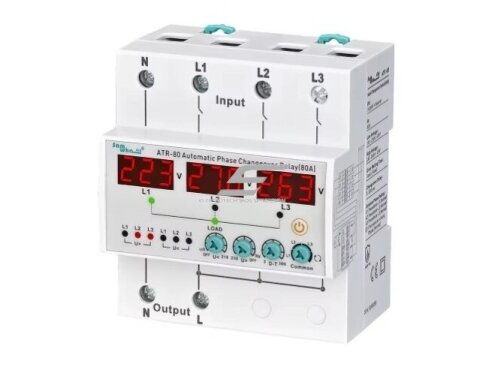

Modulinė | skaitmeninė automatinė fazių perjungimo relė | iš 380V į 230 V | 63A | DIN

Techninės specifikacijos

1. Vardinė įtampa (Un): 3×380V + Neutral
2. Darbinis dažnis: 50/60Hz
3. Maksimali apkrovos srovė: 63A
4. Energijos suvartojimas: <6VA
5. Darbinė temperatūra: -20°C ... +55°C
6. Aukštos įtampos nustatymas (U>): 230 – 300V (galima išjungti)
7. Žemos įtampos nustatymas (U<): 110 – 210V (galima išjungti)
8. Klaidos laukimo laikas: 3 sek. (fiksuotas)
9. Perjungimo uždelsimas: L1, L2, L3, ciklinis režimas
10. Ekranas: 3×3 skaitmenų LED ekranas su 6 būsenos LED indikatoriais
11. Matavimo tikslumas: ±1%

Funkcijos ir veikimo principas
Automatinis fazių perjungimas

• Jei L1 fazės įtampa viršija nustatytą ribą (U>) arba nukrenta žemiau nustatytos ribos(U<), prietaisas po 3 sek. laukimo automatiškai perjungia apkrovą į kitą prieinamą fazę.
• Jei nėra tinkamos fazės, relė atsijungia, kol bent viena fazė sugrįžta į normalią būseną.

Fazės gedimų identifikavimas

• Per aukšta įtampa: Jei naudojamos fazės įtampa viršija nustatytą ribą, relė atjungia fazę ir perjungia į kitą. LED ekranas rodo klaidą, įjungiamas U> indikatorius.
• Per žema įtampa: Jei fazės įtampa nukrenta žemiau nustatytos ribos, relė atjungia fazę ir perjungia į kitą. LED ekranas rodo klaidą, įjungiamas U< indikatorius.

Ciklinis perjungimo režimas

• Kai nustatyta "Cycle" funkcija, relė palaiko esamą fazę, jei ji nepatiria gedimo.
• Jei fazė sugenda, sistema perjungia prie kitos veikiančios fazės ir ją palaiko iki naujo gedimo.

Vartotojo valdymas ir ekranas

• Ekranas rodo įėjimo įtampą, normalios veikimo būsenos metu šviečia pastoviai.
• Gedimo atveju (per aukšta ar per žema įtampa) ekranas mirksi, o atitinkamas LED indikatorius parodo klaidos fazę.

Valdymo mygtukai:

• Žemos įtampos nustatymo mygtukas
• Aukštos įtampos nustatymo mygtukas
• Perjungimo uždelsimo nustatymo mygtukas
• Bendra fazės nustatymo mygtukas
• Rankinis įjungimo/išjungimo mygtukas (išjungus prietaisas neveiks automatiškai)

Apsaugos funkcijos

• Įrenginys turi savaiminio atsistatymo mechanizmą, kai bent viena fazė grįžta į normalią būseną.
• Apsaugo prijungtus įrenginius nuo per didelės arba per mažos įtampos poveikio.
• Fiksuotas 3 sekundžių laukimo laikas neleidžia klaidingiems perjungimams dėl trumpalaikių įtampos svyravimų.

Naudojimas
Pritaikymas pramonėje ir buityje:

• Elektros paskirstymo sistemoms – apsaugo įrenginius nuo įtampos svyravimų.
• Serverių ir IT infrastruktūros apsauga – užtikrina pastovų elektros tiekimą.
• Pramonės objektai – apsaugo gamybos įrangą nuo nepageidaujamų perjungimų.
• Atsarginės elektros sistemos – naudojamas su generatoriais ir UPS sistemomis.

Montavimas ir jungimas:

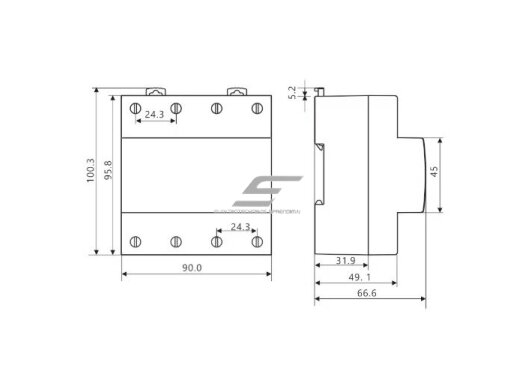

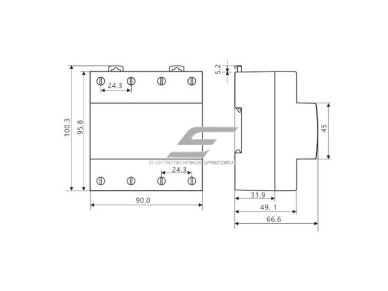

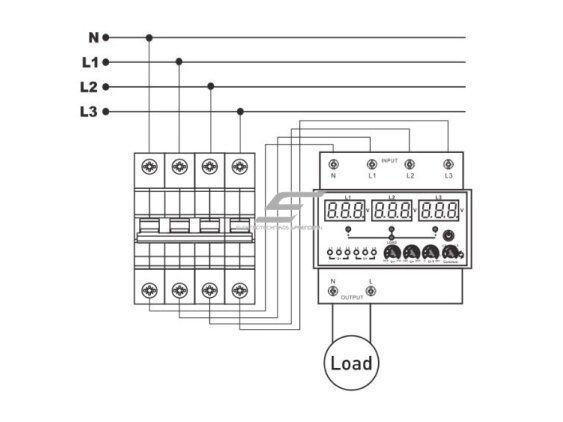

• Reikia prijungti pagal elektros schemą, kitaip gali būti pažeistas prietaisas.
• Būtina įrengti saugiklį ir atjungimo jungiklį šalia prietaiso, kad būtų galima greitai išjungti avariniu atveju.
• Turi būti montuojamas sausoje aplinkoje, vengti drėgmės.

Pliusai

• Automatinis fazių perjungimas – užtikrina nepertraukiamą elektros tiekimą.
• Aukšta apsauga nuo įtampos svyravimų – reguliuoja tiek per aukštą, tiek per žemą įtampą.
• LED ekranas ir indikatoriai – aiškus veikimo būsenos ir klaidų atvaizdavimas.
• Ciklinė funkcija – leidžia pasirinkti, ar išlaikyti esamą fazę, jei ji veikia tinkamai.
• Reguliuojamos įtampos ribos – galima pritaikyti pagal elektros tinklo sąlygas.

Minusai

• Netinka naudoti drėgnoje aplinkoje – gali sugesti esant vandens poveikiui.
• Fiksuotas 3 sek. laukimo laikas – gali būti nepakankamas kai kurioms jautrioms sistemoms.
• Būtinas profesionalus įrengimas – neteisingai prijungus gali būti pažeistas prietaisas.
• Tik 3 fazių sistemoms – neveikia vienfaziuose tinkluose.

Automatinė fazių perjungimo relė yra patikimas sprendimas nepertraukiamam elektros tiekimui užtikrinti. Jis apsaugo prijungtus įrenginius nuo įtampos svyravimų, leidžia konfigūruoti perjungimo nustatymus ir užtikrina aiškų veikimo indikatorių per LED ekraną. Idealiai tinka naudoti tiek pramonėje, tiek buitinėse elektros sistemose, kur svarbus stabilus elektros tiekimas.
