Modulinė | skaitmeninė automatinė fazių perjungimo relė | iš 380V į 230 V | 3F | 63A | DIN

Techninės specifikacijos:

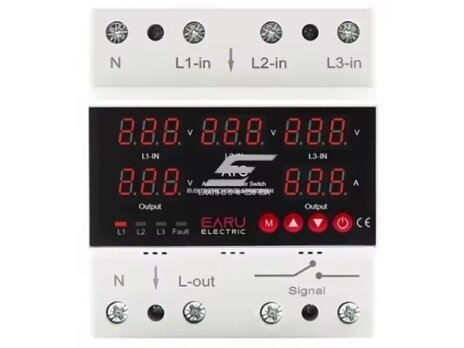

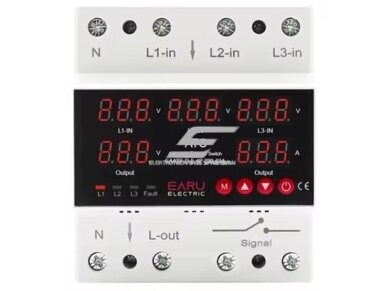

• Įėjimo gnybtai: N, L1, L2, L3
• Vardinė maitinimo įtampa: AC 3×230V (N-L1/L2/L3)
• Dažnis: 40/50/60/70 Hz
• Viršįtampio nustatymo diapazonas: 230–300V
• Įtampos kritimo nustatymo diapazonas: 140–210V
• Automatinio įjungimo vėlavimas (Ton): 1–600 s
• Sugrįžimo į prioritetinę fazę vėlavimas: 1–600 s
• Perjungimo vėlavimas į atsargines fazes: <0,2 s
• Įtampos histerezė: 5V
• Viršįtampio atjungimo vėlavimas: 0,1 s (>350V: 0,02 s)
• Įtampos kritimo atjungimo vėlavimas: 0,1 s (>350V: 0,02 s)
• Įtampos tikslumas: <1%
• Maksimali darbinė fazės įtampa: 350V
• Vardinė darbinė srovė: 63A
• Sandėliavimo temperatūra: -25°C ~ +55°C

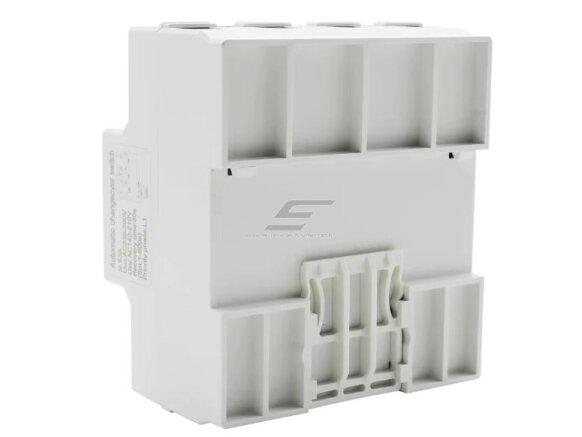

• Montavimas: DIN bėgelis

Pagrindinės funkcijos:

• Automatinis fazių perjungimas pagal nustatytą prioritetą
• Viršįtampio ir įtampos kritimo apsauga – apsaugo elektros įrangą nuo gedimų
• Perkrovos apsauga – apsaugo nuo per didelio srovės suvartojimo
• LED indikacija – aiškus veikimo būsenos rodymas
• Tiksli parametrų reguliacija naudojant mygtukus
• Itin greitas fazių perjungimas – mažiau nei 0,2 s
• Montavimas ant DIN bėgelio – lengvas ir patogus montavimas

Naudojimas:
Šis automatinis jungiklis skirtas naudoti trifazėse elektros sistemose, kuriose būtina užtikrinti stabilų elektros tiekimą ir apsaugoti įrangą nuo tinklo svyravimų.

• Gyvenamieji pastatai – apsaugo nuo elektros tiekimo pertrūkių
• Pramonės objektai – naudojama gamybos įrenginiuose, serverinėse ir kitose jautriose sistemose
• Biurai ir prekybos centrai – palaiko nenutrūkstamą darbo režimą
• Atsarginės energijos sistemos – naudojama kartu su generatoriais ar atsarginėmis elektros tiekimo linijomis

Pliusai:

• Automatinis perjungimas – sumažina elektros tiekimo pertraukimus
• Greita reakcija – fazių perjungimas per mažiau nei 0,2 s
• Aukštas tikslumas – įtampos tikslumas mažiau nei 1%
• Platus dažnių palaikymas – tinkamas įvairiems elektros tinklams (40–70 Hz)
• Apsauga nuo viršįtampių ir įtampos kritimo – padidina įrangos ilgaamžiškumą
• Lengvas montavimas – tvirtinimas ant DIN bėgelio

Minusai:

• Netinkamas vienfazėms sistemoms – naudojamas tik trifazėse sistemose
• IP klasės trūkumas – reikalinga apsaugota elektros spinta
• Rankinis parametrų nustatymas – gali prireikti laiko optimaliam sureguliavimui

Automatinis perjungimo jungiklis yra patikimas sprendimas užtikrinant nenutrūkstamą elektros tiekimą ir elektros įrangos apsaugą nuo įtampos svyravimų bei perkrovų. Jis yra plačiai naudojamas tiek buityje, tiek pramonėje, lengvai montuojamas ant DIN bėgelio ir turi aiškią LED indikaciją. Jei reikia stabilaus ir saugaus elektros tiekimo sprendimo – tai puikus pasirinkimas.
