  • Automatinis fazių perjungiklis | 3F → 1F | 63 A | U> 230–300 V | U< 140–210 V | DIN | ELEAATS-D3-63A

    Kodas: ELEAATS-D3-63A

    ELEAATS-D3-63A – automatinis fazių perjungiklis: iš trifazio įvado jis maitina vienfazę apkrovą ta faze, kurios įtampa tuo metu tinkama.

  • Automatinis fazių perjungiklis | 3F → 1F | 63 A | U> 230–300 V | U< 140–210 V | DIN | ELEAATS-D3-63A

    ELEAATS-D3-63A – automatinis fazių perjungiklis: iš trifazio įvado jis maitina vienfazę apkrovą ta faze, kurios įtampa tuo metu tinkama. Be įtampos, ji matuoja apkrovos srovę ir atjungia grandinę viršijus nustatytą ribą.

    Pagrindinė mintis:
    Kai trifaziame įvade dingsta ar „krenta“ viena fazė, svarbiausia vienfazė įranga – katilas, siurblys, apsaugos sistema – dirba toliau nuo kitos fazės, be žmogaus įsikišimo.
    Apkrovos srovė
    63 A
    Įtampos ribos
    U> 230–300 V · U< 140–210 V
    Tinklas / maitinimas
    3F+N, 3×230 V AC
    Funkcijos
    srovės riba

    Veikimo principas

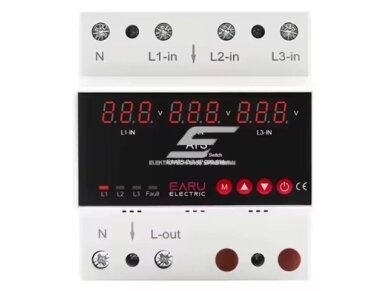

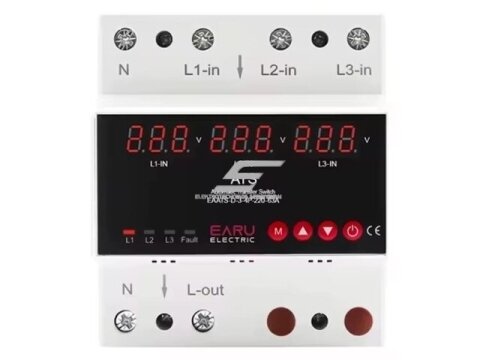

    Įrenginys jungiamas prie trijų fazių ir nulio, o išėjime – viena fazė ir nulis vienfazei apkrovai. Matuojama kiekvienos fazės įtampa.

    Jei naudojamos fazės įtampa išeina už nustatytų ribų, apkrova perjungiama į kitą tinkamą fazę; jei tinkamos fazės nėra – atjungiama, kol bent viena fazė grįš į normą.

    Įtampai grįžus, pagal nustatymus apkrova lieka toje fazėje arba grąžinama į prioritetinę.

    Kuo naudinga ELEAATS-D3-63A?
    Vienfazė įranga dirba toliau net dingus vienai fazei – nereikia rankomis perjunginėti automatų.

    Techninės specifikacijos

    Prekės tipas Automatinis fazių perjungiklis 3F → 1F su įtampos kontrole
    Gamintojas / kodas ELEAATS-D3-63A
    Tinklas 3F+N, 3×230 V AC
    Dažnis 40 / 50 / 60 / 70 Hz
    Vardinė srovė 63 A
    Viršįtampio riba U> (gamyklinė) 230–300 V
    Žemos įtampos riba U< (gamyklinė) 140–210 V
    Įjungimo delsa (gamyklinė) 1–600 s
    Grįžimas į prioritetinę fazę 1–600 s
    Perjungimas į rezervinę fazę < 0,2 s
    Histerezė 5 V
    Atjungimo delsa pagal įtampą 0,1 s (> 350 V – 0,02 s)
    Matavimo tikslumas < 1 %
    Didžiausia fazės įtampa 350 V

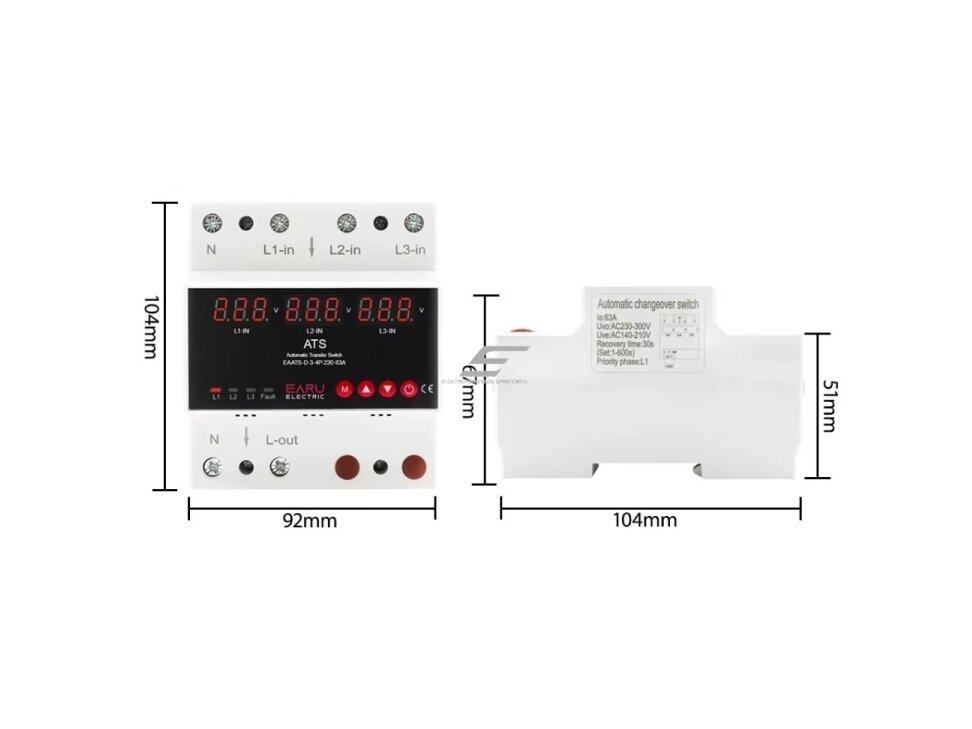

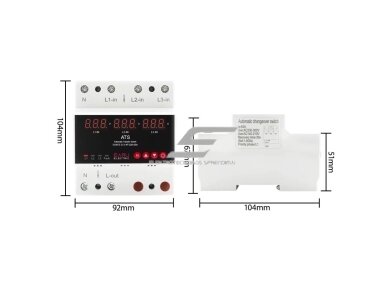

    Montavimas DIN 35 mm

    Pagrindinės funkcijos

    • Automatinis fazės parinkimas – vienfazė apkrova perjungiama į tinkamą fazę.
    • Srovės riba – perkrauta grandinė atjungiama, ribojama naudojama galia.
    • Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.

    Kur naudojama?

    • Dujiniai ir kieto kuro katilai
    • Gręžinių ir cirkuliaciniai siurbliai
    • Apsaugos ir vaizdo stebėjimo sistemos
    • Serveriai, ryšio įranga
    • Šaldymo įranga
    • Sodybos su oro linijos įvadu

    Naudojimas pagal poreikį

    Sodybos savininkui.
    Šildymas ir vanduo nedingsta dingus fazei.
    Objekto administratoriui.
    Svarbiausia įranga dirba be budinčio elektriko.
    Elektrikui.
    Vienas įrenginys vietoje rankinio fazių perjungimo.

    Praktinis panaudojimas

    Sodyboje dujinis katilas ir gręžinio siurblys maitinami viena faze. Dingus tai fazei ELEAATS-D3-63A automatiškai perjungia juos į kitą fazę – šildymas ir vanduo nedingsta.

    Pliusai

    • Automatinis fazės parinkimas
    • Greitas perjungimas
    • Įtampos kontrolė kiekvienoje fazėje
    • DIN montavimas

    Minusai / ribojimai

    • Netinka trifazei apkrovai
    • Nepakeičia automatinių jungiklių ir RCD
    • Neapsaugo nuo žaibo impulsų – reikia SPD
    • Gamintojas neskelbia pilno duomenų lapo – parametrai pagal tiekėjo specifikaciją

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įvadą; darbus atlieka kvalifikuotas elektrikas.
    • Prieš įrenginį kiekvienai fazei – automatinis jungiklis.
    • Apkrovos srovė neturi viršyti įrenginio vardinės srovės.
    • Patikrinkite nulio jungimą – be jo įrenginys neveiks teisingai.

    Greitas pasirinkimo gidas

    3F → 1F
    63 A
    U> 230–300 V
    U< 140–210 V
    Tinka, kai reikia:
    • kad vienfazė įranga dirbtų dingus fazei
    • automatiškai pasirinkti tinkamą fazę
    Patikrinkite prieš naudojimą:
    • apkrovos srovė ≤ 63 A
    • ar įvade yra N laidas
    Svarbus priminimas: perjungiklis nepakeičia automatinių jungiklių ir viršįtampių ribotuvo.

    DUK

    Ar tinka trifazei apkrovai?
    Ne – perjungiklis skirtas vienfazei apkrovai.
    Kiek trunka perjungimas?
    Pagal modelį – nuo sekundės dalių iki kelių sekundžių.
    Ar reikia nulio?
    Taip – įrenginys jungiamas 3F+N.
    Kokia didžiausia apkrova?
    Iki 63 A.
    Ar grąžina į pagrindinę fazę?
    Pagal modelį ir nustatymus – taip.
    Ar apsaugo nuo žaibo?
    Ne – tam reikia SPD.

    Automatinis fazių perjungiklis | 3F → 1F | 63 A | U> 230–300 V | U< 140–210 V | DIN | ELEAATS-D3-63A

    ELEAATS-D3-63A – nepertraukiamas vienfazės įrangos maitinimas iš trifazio įvado dingus fazei.

    Publikuota: 2026-11-13 · Duomenys sutikrinti su tiekėjo specifikacija: 2026-11-13
