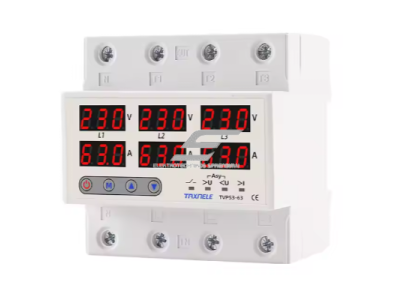

  • Modulinė | skaitmeninė įtampos ir srovės kontrolės | apsaugos | fazių sekos disbalanso relė | 3F | 1-100A | 380V | DIN

    Kodas: ESTVPS3-100

    Pažangi trifazė įtampos ir srovės apsauginė relė, skirta užtikrinti maksimalų elektrinių sistemų saugumą tiek pramoninėje, tiek buitinėje aplinkoje. Įrenginys realiu laiku stebi tinklo būklę ir automatiškai atjungia apkrovą pavojingų parametrų atveju: per didelės arba per mažos įtampos, srovės perkrovos, fazės netolygumo ar neteisingos sekos.

    Tai – idealus pasirinkimas montuotojams, inžinieriams ir net pažengusiems naudotojams, siekiantiems patikimos trigubos apsaugos.

  • Modulinė skaitmeninė įtampos ir srovės kontrolės relė – 3F, 1-100A, 380V, DIN, fazių sekos ir disbalanso apsauga

    Modulinė trifazė įtampos ir srovės apsaugos relė – pažangus DIN bėgelio įrenginys, skirtas elektros tinklo būklei stebėti ir apkrovai automatiškai atjungti, kai atsiranda pavojingi parametrai: per didelė arba per maža įtampa, viršsrovė, fazės dingimas, fazių disbalansas ar neteisinga fazių seka.

    Pagrindinė mintis:
    Ši relė skirta trifazių elektros sistemų apsaugai ir kontrolei, kai reikia realiu laiku stebėti kiekvienos fazės įtampą, valdyti srovės ribas iki 100A ir automatiškai atjungti apkrovą esant pavojingam tinklo sutrikimui.
    Sistema
    3 fazės
    Srovė
    1-100A
    Įtampa
    230V su N / 380V be N
    Montavimas
    DIN bėgelis

    Veikimo principas

    Relė nuolat stebi trifazio tinklo įtampą, srovę, fazių seką, fazių dingimą ir fazių disbalansą. Kai įtampa arba srovė viršija nustatytas ribas, relė automatiškai atjungia apkrovą ir taip padeda apsaugoti elektros įrangą nuo gedimų.

    Atstačius normalias tinklo sąlygas, įrenginys gali automatiškai atkurti darbą po nustatyto atstatymo uždelsimo laiko. Ekrane galima matyti kiekvienos fazės įtampą, todėl vartotojui lengviau įvertinti elektros tinklo būklę realiu laiku.

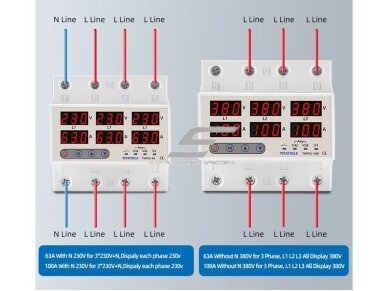

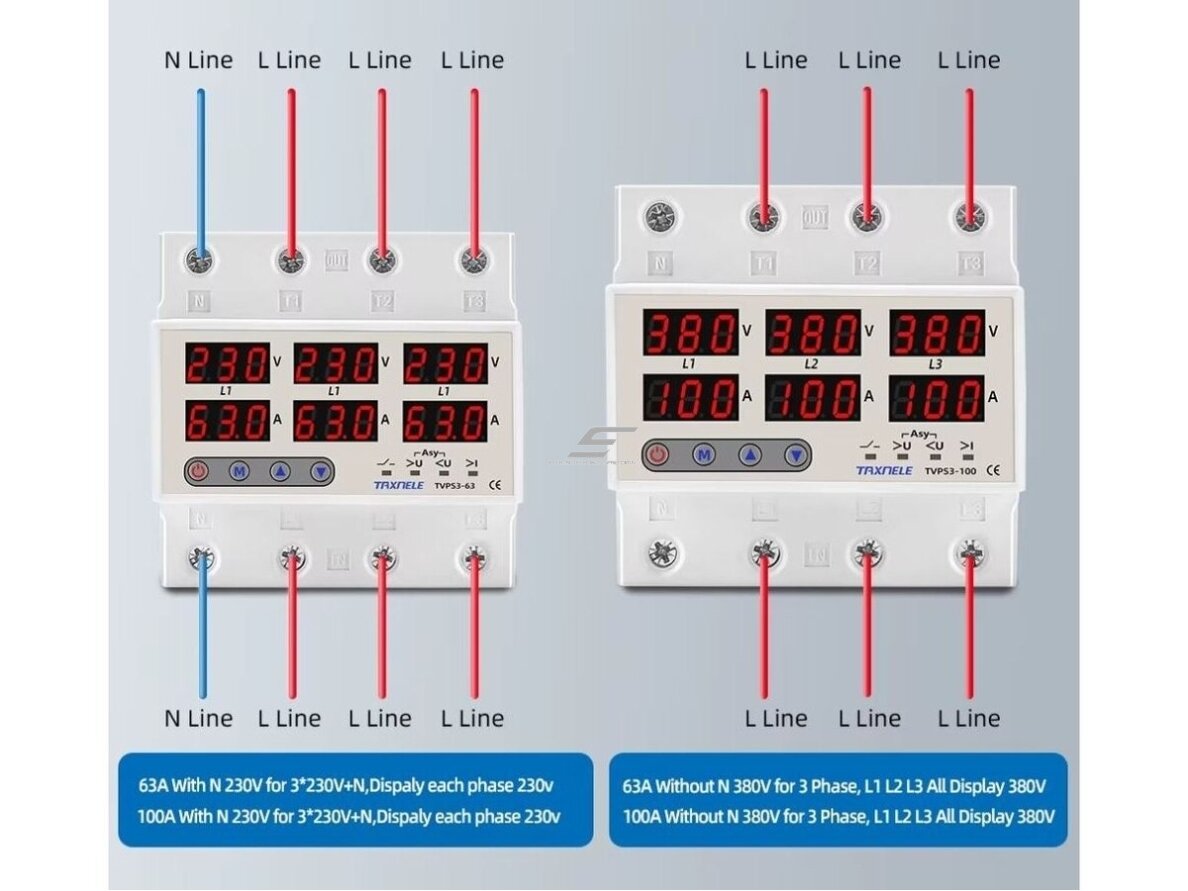

    Versijos pagal tinklą:

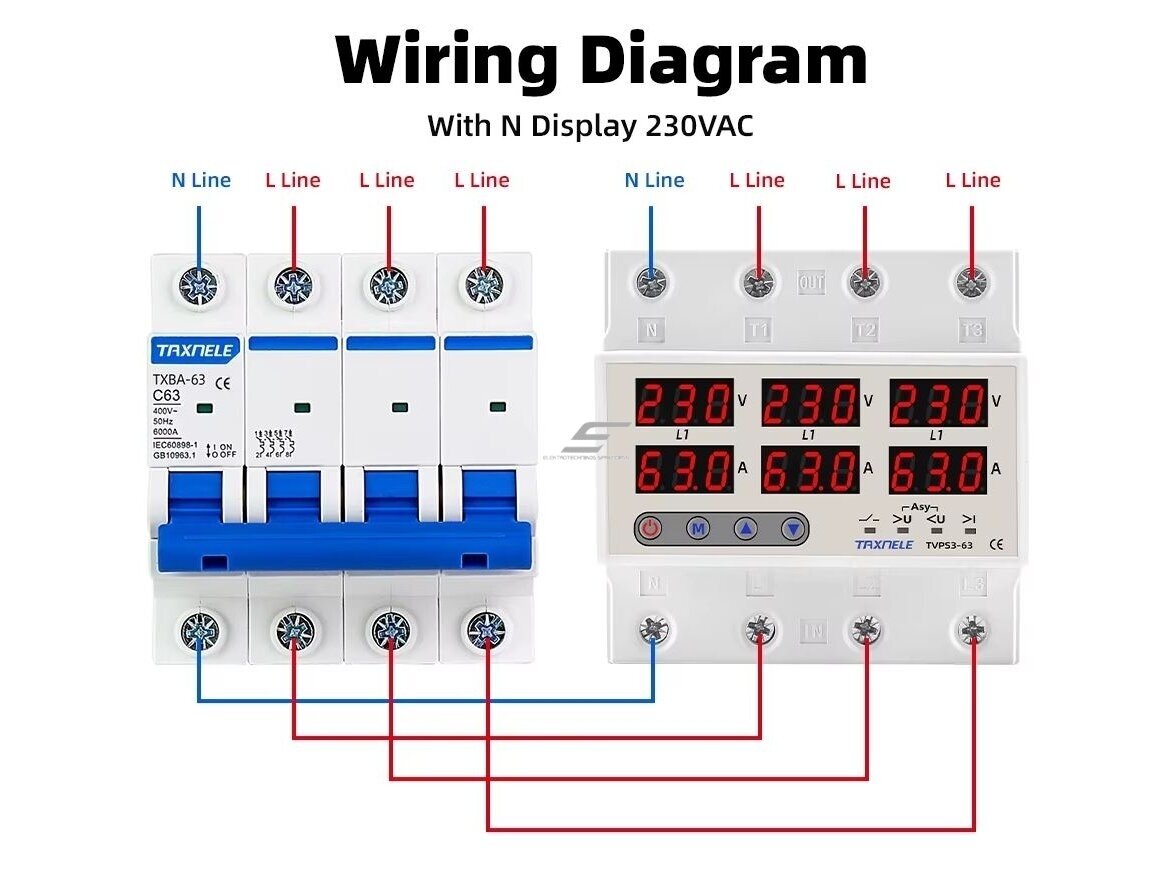

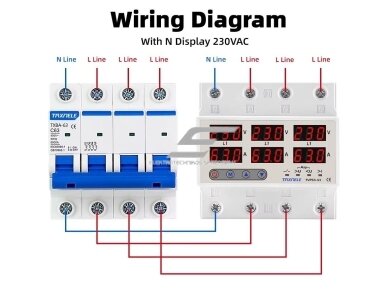

    100A su N laidu – skirta 3 x 230V + N sistemai, ekrane rodoma kiekvienos fazės 230V įtampa.
    100A be N laido – skirta 3 fazių 380V sistemai, L1 / L2 / L3 ekrane rodoma 380V įtampa.

    Techninės specifikacijos

    Produkto tipas Modulinė skaitmeninė įtampos ir srovės kontrolės / apsaugos relė
    Tinklo tipas 3 fazės
    Maksimali srovė 100A
    Srovės reguliavimas 1-100A
    Įtampa su N laidu 3 x 230V + N, ekrane rodoma kiekvienos fazės 230V įtampa
    Įtampa be N laido 3 fazės 380V, L1 / L2 / L3 ekrane rodoma 380V įtampa
    Montavimas DIN bėgelis
    Ekranas Skaitmeninis ekranas, rodo kiekvienos fazės įtampą
    Apsaugos Viršįtampio, per žemos įtampos, viršsrovio, fazių disbalanso, fazių sekos ir fazės dingimo apsauga

    230V su N laidu veikimo ribos

    Maitinimo įjungimo uždelsimas 1-500 s, gamyklinis nustatymas 10 s, žingsnis 1 s
    Viršįtampio apsaugos vertė 230-300V, gamyklinis nustatymas 270V, žingsnis 1V
    Viršįtampio atstatymo vertė 225-295V, gamyklinis nustatymas 265V, žingsnis 1V
    Viršįtampio atstatymo uždelsimas 1-500 s, gamyklinis nustatymas 30 s, žingsnis 1 s
    Viršįtampio apsaugos suveikimo laikas 0.1-30 s, gamyklinis nustatymas 1.0 s, žingsnis 0.1 s
    Per žemos įtampos apsaugos vertė 140-210V, gamyklinis nustatymas 170V, žingsnis 1V
    Per žemos įtampos atstatymo vertė 145-215V, gamyklinis nustatymas 175V, žingsnis 1V
    Per žemos įtampos atstatymo uždelsimas 1-500 s, gamyklinis nustatymas 30 s, žingsnis 1 s
    Per žemos įtampos apsaugos suveikimo laikas 0.1-30 s, gamyklinis nustatymas 1.0 s, žingsnis 0.1 s
    Trifazės įtampos paklaidos korekcija -9.5% iki +9.5%, gamyklinis nustatymas 0
    Trifazės įtampos disbalanso vertė 20-99V, gamyklinis nustatymas 20V, žingsnis 1V
    Trifazės įtampos disbalanso atstatymo vertė 15-94V, gamyklinis nustatymas 15V, žingsnis 1V
    Fazių sekos apsauga OFF / ON, gamyklinis nustatymas ON
    Viršsrovio apsaugos vertė 1-100A, gamyklinis nustatymas 30A, žingsnis 1A
    Viršsrovio atstatymo uždelsimas 1-500 s, gamyklinis nustatymas 30 s, žingsnis 1 s
    Viršsrovio apsaugos suveikimo laikas 0.1-30 s, gamyklinis nustatymas 1.0 s, žingsnis 0.1 s
    Trifazės srovės paklaidos korekcija -9.5% iki +9.5%, gamyklinis nustatymas 0
    Nuolatinių viršsrovio apsaugos suveikimų skaičius 0-20, gamyklinis nustatymas OFF
    Fazės dingimo apsauga ON

    380V be N laido veikimo ribos

    Maitinimo įjungimo uždelsimas 1-500 s, gamyklinis nustatymas 10 s, žingsnis 1 s
    Viršįtampio apsaugos vertė 395-520V, gamyklinis nustatymas 460V, žingsnis 1V
    Viršįtampio atstatymo vertė 390-515V, gamyklinis nustatymas 455V, žingsnis 1V
    Viršįtampio atstatymo uždelsimas 1-500 s, gamyklinis nustatymas 30 s, žingsnis 1 s
    Viršįtampio apsaugos suveikimo laikas 0.1-30 s, gamyklinis nustatymas 1.0 s, žingsnis 0.1 s
    Per žemos įtampos apsaugos vertė 240-365V, gamyklinis nustatymas 300V, žingsnis 1V
    Per žemos įtampos atstatymo vertė 245-370V, gamyklinis nustatymas 305V, žingsnis 1V
    Per žemos įtampos atstatymo uždelsimas 1-500 s, gamyklinis nustatymas 30 s, žingsnis 1 s
    Per žemos įtampos apsaugos suveikimo laikas 0.1-30 s, gamyklinis nustatymas 1.0 s, žingsnis 0.1 s
    Trifazės įtampos paklaidos korekcija -9.5% iki +9.5%, gamyklinis nustatymas 0
    Trifazės įtampos disbalanso vertė 20-99V, gamyklinis nustatymas 40V, žingsnis 1V
    Trifazės įtampos disbalanso atstatymo vertė 15-94V, gamyklinis nustatymas 35V, žingsnis 1V
    Trifazės įtampos disbalanso apsaugos jungiklis OFF / ON, gamyklinis nustatymas OFF
    Viršsrovio apsaugos vertė 1-100A-OFF, gamyklinis nustatymas 30A, žingsnis 1A
    Viršsrovio atstatymo uždelsimas 1-500 s, gamyklinis nustatymas 30 s, žingsnis 1 s
    Viršsrovio apsaugos suveikimo laikas 0.1-30 s, gamyklinis nustatymas 1.0 s, žingsnis 0.1 s
    Trifazės srovės paklaidos korekcija -9.5% iki +9.5%, gamyklinis nustatymas 0
    Nuolatinių viršsrovio apsaugos suveikimų skaičius 0-20-OFF, gamyklinis nustatymas OFF
    Fazės dingimo apsauga ON

    Pagrindinės funkcijos

    • Reguliuojama viršįtampio apsauga – apkrova atjungiama, kai įtampa viršija nustatytą ribą.
    • Reguliuojama per žemos įtampos apsauga – apsaugo įrangą nuo darbo esant per žemai tinklo įtampai.
    • Reguliuojama viršsrovio apsauga iki 100A – leidžia nustatyti srovės ribą pagal apkrovą.
    • Fazių asimetrijos apsauga – atjungia apkrovą, kai fazių įtampos skirtumas tampa per didelis.
    • Fazių sekos apsauga – padeda apsaugoti variklius ir kitą įrangą nuo neteisingos fazių sekos.
    • Fazės dingimo apsauga – atjungia apkrovą, kai viena iš fazių dingsta.
    • Automatinis atstatymas – relė gali atkurti darbą po nustatyto uždelsimo, kai parametrai grįžta į normą.
    • Realaus laiko fazių įtampos rodymas – ekrane galima stebėti L1, L2 ir L3 būklę.

    Kur naudojama?

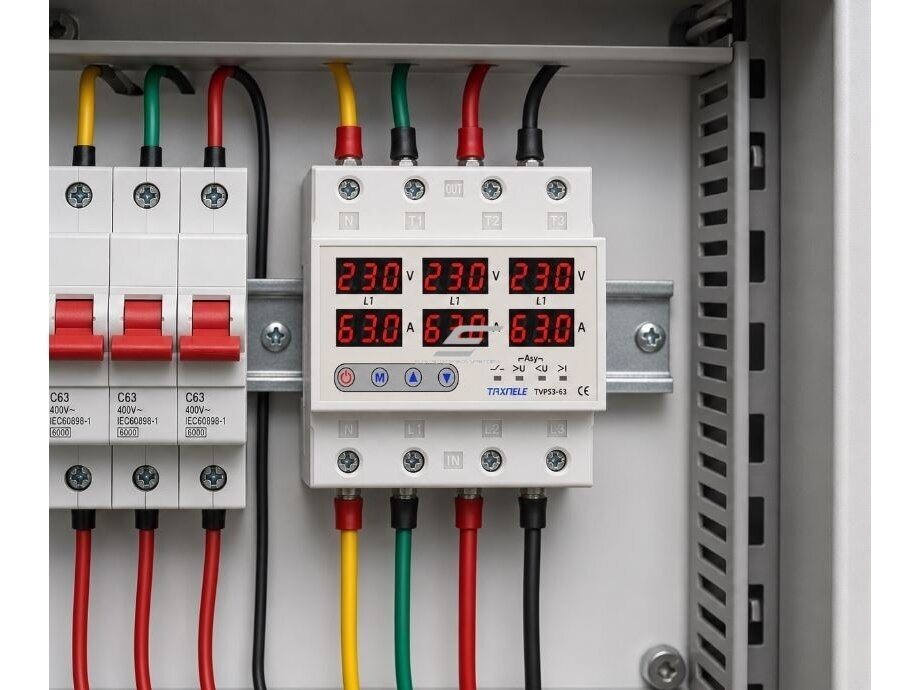

    • Elektros skydeliuose – trifazio įvado apsaugai nuo viršįtampių, per žemos įtampos ir perkrovų.
    • Pramoniniuose įrenginiuose – variklių, siurblių, kompresorių, ventiliatorių ir kitų apkrovų apsaugai.
    • Buitinėse trifazėse sistemose – namams ar sodyboms su trifaziu elektros įvadu.
    • Komerciniuose objektuose – parduotuvėms, dirbtuvėms, sandėliams ir techninėms patalpoms.
    • Generatorių ir UPS sistemose – įtampos stabilumo kontrolei ir saugiam atsijungimui.
    • Saulės elektrinių sistemose – tinklo parametrų stebėsenai ir apsauginiam atjungimui.

    Trifazė įtampos, srovės, fazių sekos ir disbalanso apsaugos relė iki 100A

    Modulinė skaitmeninė įtampos ir srovės kontrolės relė 3F 1-100A 380V DIN yra profesionalus sprendimas trifazių elektros sistemų apsaugai nuo viršįtampio, per žemos įtampos, viršsrovio, fazės dingimo, fazių sekos klaidos ir fazių disbalanso.

    Dėl reguliuojamų ribų, automatinio atstatymo, realaus laiko įtampos rodymo, DIN montavimo ir platesnio iki 100A srovės diapazono ši relė tinka elektros skydeliams, pramoniniams įrenginiams, varikliams, siurbliams, generatoriams, UPS, saulės elektrinėms ir kitoms trifazėms sistemoms, kur reikalinga patikima ir lanksti apsauga.
