Modulinė | skaitmeninė įtampos ir srovės kontrolės | apsaugos | fazių sekos disbalanso relė | 3F | 1-63A | 380V | DIN

Modulinė skaitmeninė įtampos ir srovės kontrolės relė – 3F, 1-63A, 380V, DIN, fazių sekos ir disbalanso apsauga

Modulinė trifazė įtampos ir srovės apsaugos relė – pažangus įrenginys, skirtas elektros tinklo būklei stebėti ir apkrovai automatiškai atjungti, kai atsiranda pavojingi parametrai: per didelė arba per maža įtampa, viršsrovė, fazės dingimas, fazių disbalansas ar neteisinga fazių seka.

• Reguliuojama viršįtampio apsauga – apkrova atjungiama, kai įtampa viršija nustatytą ribą.
• Reguliuojama per žemos įtampos apsauga – apsaugo įrangą nuo darbo esant per žemai tinklo įtampai.
• Reguliuojama viršsrovio apsauga – leidžia nustatyti srovės ribą pagal apkrovą.
• Fazių asimetrijos apsauga – atjungia apkrovą, kai fazių įtampos skirtumas tampa per didelis.
• Fazių sekos apsauga – padeda apsaugoti variklius ir kitą įrangą nuo neteisingos fazių sekos.
• Fazės dingimo apsauga – atjungia apkrovą, kai viena iš fazių dingsta.
• Automatinis atstatymas – relė gali atkurti darbą po nustatyto uždelsimo, kai parametrai grįžta į normą.
• Realaus laiko fazių įtampos rodymas – ekrane galima stebėti L1, L2 ir L3 būklę.

• Elektros skydeliuose – trifazio įvado apsaugai nuo viršįtampių, per žemos įtampos ir perkrovų.
• Pramoniniuose įrenginiuose – variklių, siurblių, kompresorių, ventiliatorių ir kitų apkrovų apsaugai.
• Buitinėse trifazėse sistemose – namams ar sodyboms su trifaziu elektros įvadu.
• Komerciniuose objektuose – parduotuvėms, dirbtuvėms, sandėliams ir techninėms patalpoms.
• Generatorių ir UPS sistemose – įtampos stabilumo kontrolei ir saugiam atsijungimui.
• Saulės elektrinių sistemose – tinklo parametrų stebėsenai ir apsauginiam atjungimui.

Buitiniam vartotojui: tinka namų trifazio įvado apsaugai, kai norima apsaugoti buitinę techniką, šildymo įrangą, siurblius ar kitus trifazius įrenginius nuo tinklo sutrikimų.

Įmonėms ir pramonei: padeda apsaugoti variklius, kompresorius, siurblius, gamybos įrangą ir kitą jautrią techniką nuo fazės dingimo, viršįtampio, per žemos įtampos ir perkrovos.

Inžinieriui / projektuotojui: tinkamas sprendimas, kai projekte reikia reguliuojamos trifazės apsaugos su viršįtampio, per žemos įtampos, viršsrovio, fazių sekos ir disbalanso funkcijomis.

Elektromontuotojui: montuojama ant DIN bėgelio, turi aiškius parametrų nustatymus ir leidžia patogiai sureguliuoti apsaugos ribas pagal konkrečią sistemą.

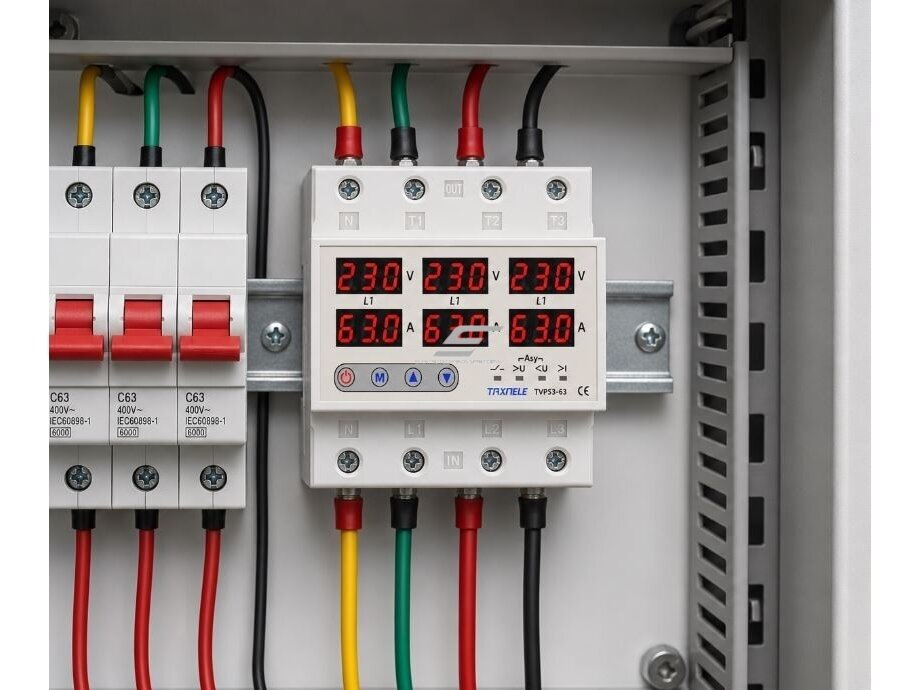

Praktikoje ši relė montuojama elektros skydelyje ir jungiama prie trifazio įvado arba konkrečios saugomos apkrovos. Ji stebi L1, L2 ir L3 fazių įtampą, kontroliuoja viršsrovį ir atjungia apkrovą, kai tinklo parametrai tampa nesaugūs.

Tai ypač aktualu varikliams, siurbliams ir kompresoriams, nes neteisinga fazių seka, fazės dingimas ar įtampos disbalansas gali sukelti neteisingą sukimosi kryptį, perkaitimą arba įrangos gedimą.

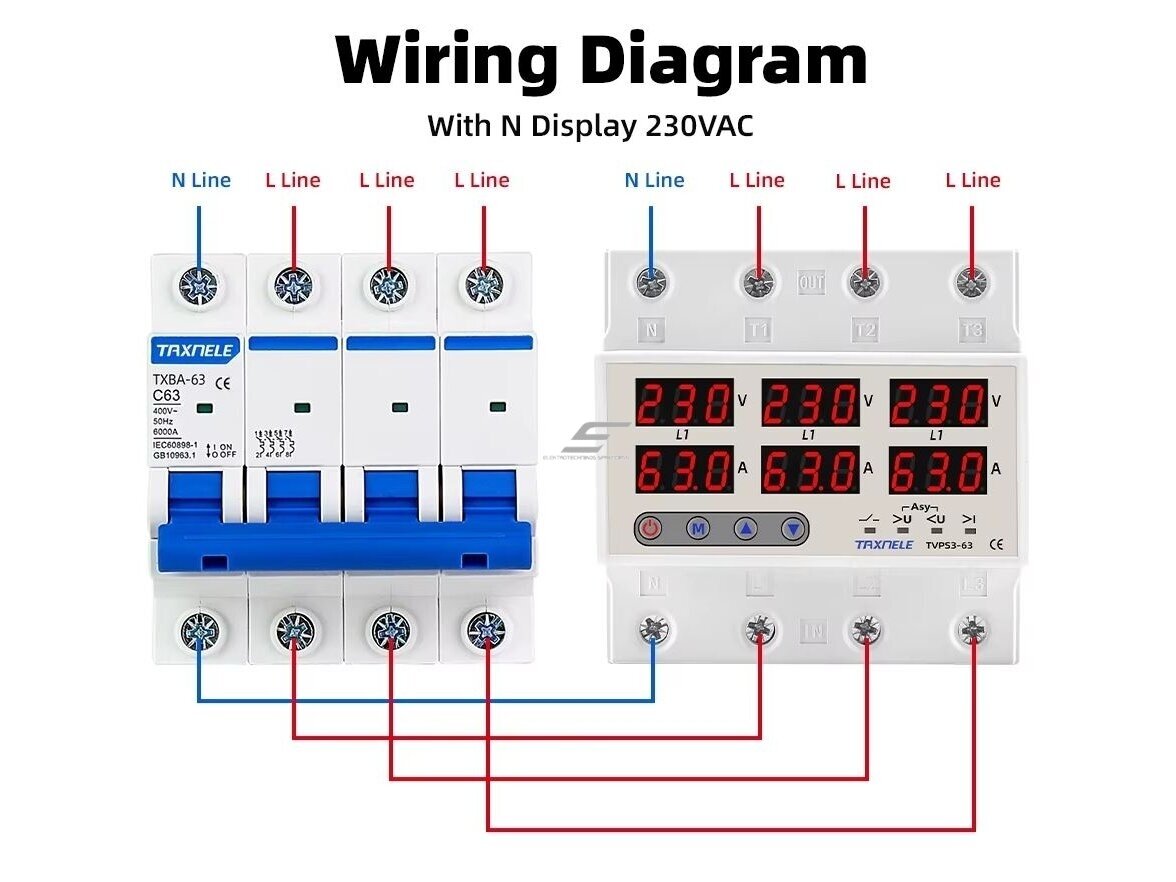

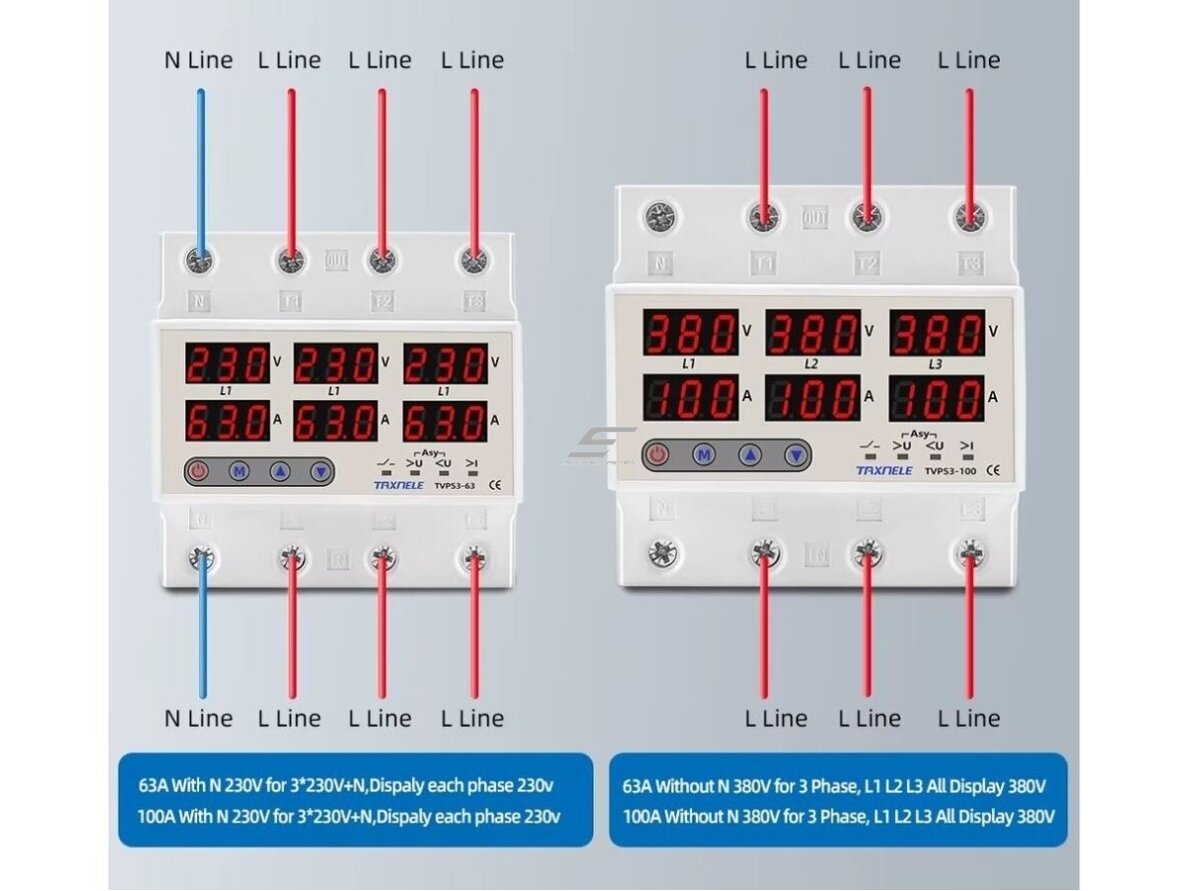

Relė turi būti montuojama pagal konkrečios elektros sistemos schemą. Prieš montavimą svarbu nustatyti, ar naudojama versija su N laidu, ar be N laido, taip pat teisingai parinkti srovės, įtampos ir atstatymo ribas.

• Montuoti tik išjungus maitinimą.
• Montavimą turi atlikti kvalifikuotas specialistas.

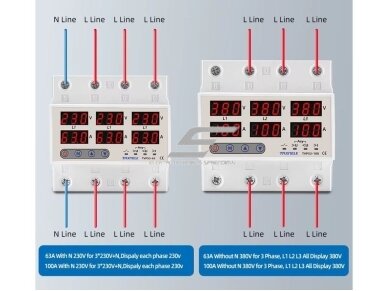

• Patikrinti, ar tinklas yra 3 x 230V + N arba 3F 380V be N.
• Teisingai nustatyti viršįtampio ir per žemos įtampos ribas.
• Teisingai nustatyti srovės ribą pagal apkrovą.
• Varikliams patikrinti fazių seką, kad būtų išvengta neteisingos sukimosi krypties.
• Relė nepakeičia automatinio jungiklio ar nuotėkio relės, todėl skydelyje turi būti naudojamos visos būtinos apsaugos.

Greitas pasirinkimo gidas

Modulinę trifazę įtampos ir srovės kontrolės relę rinkitės tada, kai reikia viename įrenginyje turėti viršįtampio, per žemos įtampos, viršsrovio, fazės dingimo, fazių sekos ir disbalanso apsaugą.

Trifazė įtampos, srovės, fazių sekos ir disbalanso apsaugos relė

Modulinė skaitmeninė įtampos ir srovės kontrolės relė 3F 1-63A 380V DIN yra profesionalus sprendimas trifazių elektros sistemų apsaugai nuo viršįtampio, per žemos įtampos, viršsrovio, fazės dingimo, fazių sekos klaidos ir fazių disbalanso.

Dėl reguliuojamų ribų, automatinio atstatymo, realaus laiko įtampos rodymo, DIN montavimo ir plataus pritaikymo ši relė tinka elektros skydeliams, pramoniniams įrenginiams, varikliams, siurbliams, generatoriams, UPS, saulės elektrinėms ir kitoms trifazėms sistemoms, kur reikalinga patikima ir lanksti apsauga.
