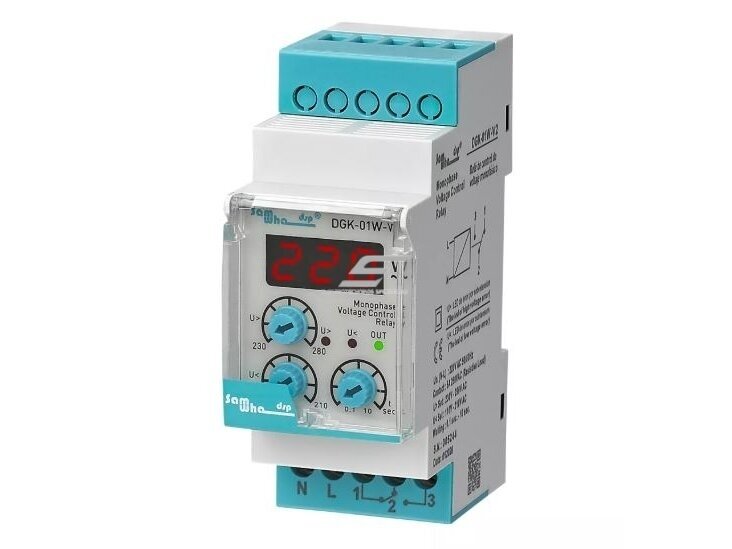

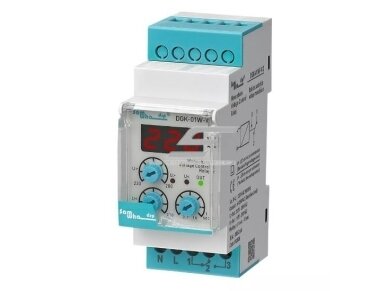

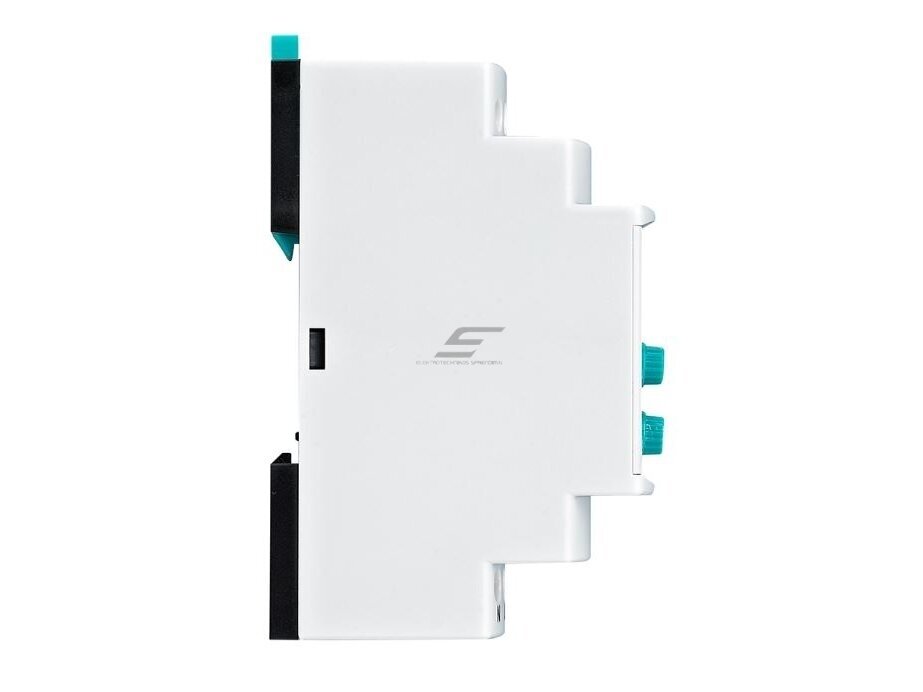

Modulinė | skaitmeninė | įtampos kontrolės | apsaugos relė | 230V | 230-280V | 150-210V | DIN

Kodas: ES-DGK-01

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 29.48 € su PVM
( 24.36 € be PVM )

Pirk daugiau, mokėk mažiau

5+ vnt. – 24.20 € už vnt. -17%

Į krepšelį

Skaitmeninė vienfazė įtampos kontrolės relė, skirta 230 V AC elektros įrangos apsaugai nuo viršįtampio ir per žemos tinklo įtampos. Viršįtampio riba reguliuojama 230–280 V, žemos įtampos – 150–210 V, o suveikimo delsa – 0,1–10 s. Relė turi 3 skaitmenų LED ekraną, būsenos indikatorius ir automatinio atstatymo funkciją su 5 V histereze. Montuojama ant DIN bėgelio, kontaktų apkrova – iki 5 A / 250 V AC. Tinka automatikos skydams, siurblių, kompresorių, ventiliacijos ir kitų vienfazių įrenginių apsaugai.

Skaitmeninė įtampos kontrolės relė | 230VAC | DIN bėgelis | 150-280V

Skaitmeninė įtampos kontrolės relė | 230V AC | Viršįtampio ir per žemos įtampos apsauga

Skaitmeninė vienfazė įtampos kontrolės relė – tai profesionalus apsaugos įrenginys, skirtas apsaugoti vienfazes elektros apkrovas nuo tinklo įtampos sutrikimų. Relė realiu laiku stebi maitinimo įtampą ir automatiškai atjungia valdomą grandinę, kai įtampa viršija nustatytą aukštos įtampos ribą arba nukrenta žemiau nustatytos žemos įtampos ribos. Įrenginys turi reguliuojamas viršįtampio ir per žemos įtampos ribas, reguliuojamą suveikimo delsą, 3 skaitmenų LED ekraną bei automatinio atstatymo funkciją.

Automatinė vienfazio tinklo įtampos apsauga

Įrenginys leidžia nustatyti aukštos įtampos ribą nuo 230V iki 280V, žemos įtampos ribą nuo 150V iki 210V bei suveikimo delsą nuo 0.1 iki 10 sekundžių. Kai tinklo įtampa išeina už nustatytų ribų, relė po nustatyto delsos laiko atjungia išėjimą. Įtampai grįžus į saugų diapazoną, sistema automatiškai atstato relės darbą.

230V AC

Nominali darbinė įtampa

230 – 280V

Viršįtampio nustatymas

150 – 210V

Žemos įtampos nustatymas

0.1 – 10s

Suveikimo delsa

Veikimo principas ir funkcijos

Funkcija / Blokas	Parametrai / Režimai	Aprašymas / Paskirtis sistemoje
Viršįtampio kontrolė (U>)	Reguliuojama 230 – 280V	Stebi tinklo įtampą ir, jai viršijus nustatytą ribą, po nustatytos delsos atjungia relės išėjimą.
Žemos įtampos kontrolė (U<)	Reguliuojama 150 – 210V	Jei tinklo įtampa nukrenta žemiau nustatytos ribos, įrenginys po delsos laiko atjungia valdomą apkrovą.
Suveikimo delsa	Reguliuojama 0.1 – 10s	Leidžia išvengti nereikalingo relės suveikimo dėl trumpalaikių tinklo įtampos svyravimų.
Automatinis atstatymas	5V histerezė	Įtampai grįžus į saugų diapazoną ir nutolus 5V nuo nustatytos ribos, relė po nustatyto laiko automatiškai atstato išėjimą.
Ekranas ir indikacija	3 skaitmenų ekranas + 3 LED	Ekrane rodoma išmatuota arba nustatoma įtampos vertė, o LED indikatoriai informuoja apie U>, U< ir relės išėjimo būseną.

Kaip veikia valdiklis?

Su „U>“ reguliavimo rankenėle nustatykite norimą maksimalią leistiną tinklo įtampą.
Su „U<“ reguliavimo rankenėle nustatykite minimalią leistiną tinklo įtampą.
Su „t“ rankenėle nustatykite norimą suveikimo ir atstatymo delsos laiką.
Reguliuojant nustatymo rankenėles pasirinktos vertės rodomos ekrane. Praėjus maždaug 2 sekundėms po rankenėlės atleidimo, ekrane vėl rodoma reali išmatuota tinklo įtampa.
Jeigu tinklo įtampa yra tarp nustatytų U> ir U< ribų, šviečia „OUT“ LED indikatorius ir relės išėjimas yra aktyvus.

Viršįtampio apsaugos veikimas

Jei tinklo įtampa viršija nustatytą U> reikšmę, užsidega U> LED indikatorius. Įrenginys laukia nustatytą „t“ delsos laiką ir jam pasibaigus išjungia relę bei „OUT“ indikatorių. Kai įtampa nukrenta bent 5V žemiau nustatytos U> ribos, pradedamas atstatymo delsos skaičiavimas. Pasibaigus delsai U> indikatorius užgęsta, relė aktyvuojama ir „OUT“ indikatorius vėl įsijungia.

Žemos įtampos apsaugos veikimas

Jei tinklo įtampa nukrenta žemiau nustatytos U< reikšmės, užsidega U< LED indikatorius. Įrenginys laukia nustatytą „t“ delsos laiką ir jam pasibaigus išjungia relę bei „OUT“ indikatorių. Kai tinklo įtampa pakyla bent 5V virš nustatytos U< ribos, pradedamas atstatymo delsos skaičiavimas. Pasibaigus laikui U< indikatorius užgęsta, relė aktyvuojama ir „OUT“ indikatorius įsijungia.

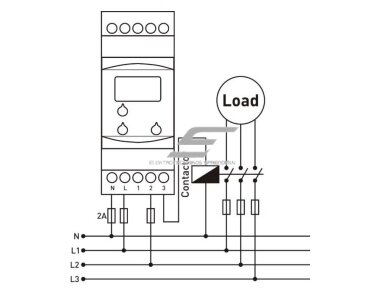

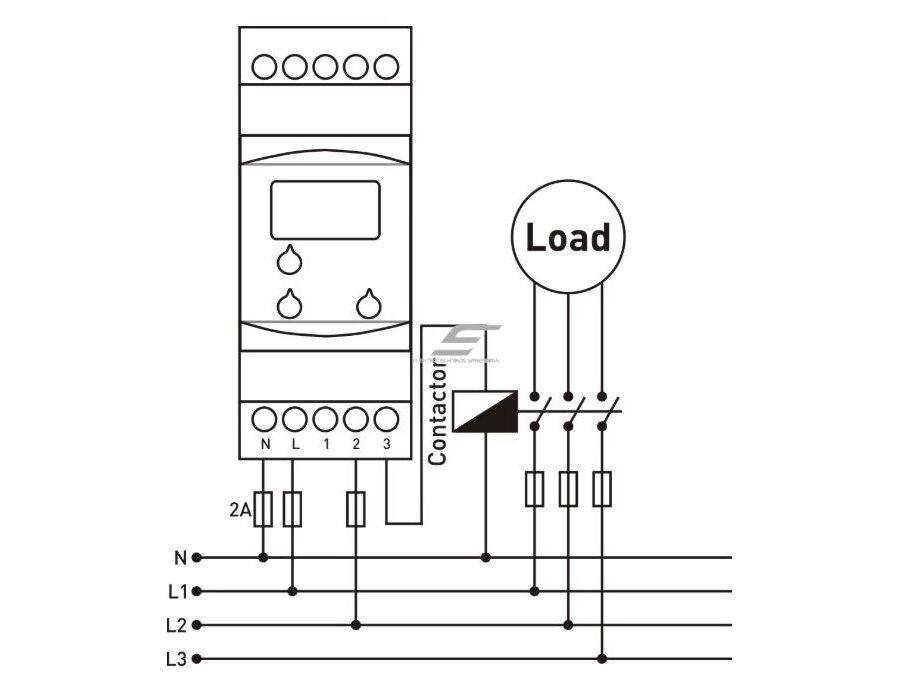

Relės kontaktų būsenos

Relės būsena	Kontaktų būsena
Relė aktyvuota	2 (COM) ir 3 (NC) kontaktai sujungti, 1 (NC) ir 2 (COM) kontaktai atjungti.
Relė neaktyvi	2 (COM) ir 1 (NC) kontaktai sujungti, 3 (NC) ir 2 (COM) kontaktai atjungti.

Techninė specifikacija

Nominali darbinė įtampa (Un)	230V AC
Darbinės įtampos diapazonas	140V – 290V AC (L-N)
Dažnis ir galia	50/60Hz \| Darbinė galia <6VA
Viršįtampio nustatymas (U>)	230V – 280V
Žemos įtampos nustatymas (U<)	150V – 210V
Delsos laikas	0.1 – 10 sekundžių (reguliuojamas)
Atstatymo histerezė	5V nuo nustatytos apsaugos ribos
Kontaktai ir apkrova	5A / 250V AC (varžinė apkrova)
Ekranas ir indikacija	1x 3 skaitmenų LED ekranas \| 3x LED indikatoriai
Montavimas	Montuojamas ant DIN bėgelio
Kabelio skerspjūvis	Iki 2.5 mm²
Darbinė temperatūra	-20°C ~ +55°C
Darbinis aukštis	<2000m virš jūros lygio

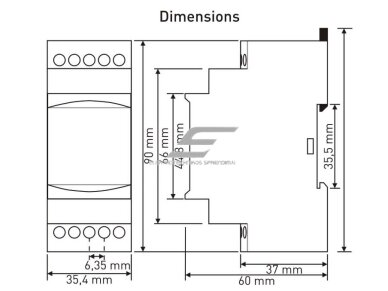

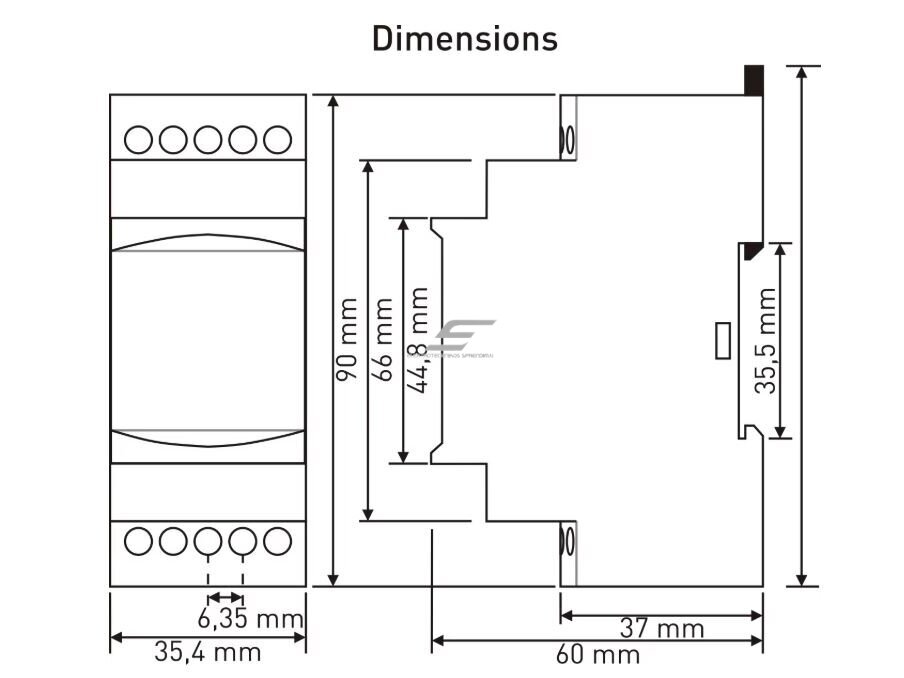

Matmenys	Aukštis 95.5mm \| Plotis 36mm \| Gylis 65.5mm
Svoris	220g

Pliusai / privalumai

Reguliuojama viršįtampio apsauga nuo 230V iki 280V.
Reguliuojama žemos įtampos apsauga nuo 150V iki 210V.
Reguliuojamas suveikimo ir atstatymo delsos laikas nuo 0.1 iki 10 sekundžių.
Automatinis relės atstatymas tinklo įtampai sugrįžus į normalų diapazoną.
Aiškus 3 skaitmenų LED ekranas, rodantis realią tinklo įtampą ir nustatomus parametrus.
Atskiri LED indikatoriai aukštai įtampai, žemai įtampai ir išėjimo būsenai.
Kompaktiškas 36mm pločio korpusas, tinkamas montuoti valdymo bei paskirstymo skyduose.

Minusai / Ribojimai

Tik vienfaziams tinklams: įrenginys skirtas 230V AC L-N vienfazių grandinių įtampos kontrolei.
Ribota relės kontakto apkrova: išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl didesnėms apkrovoms valdyti turi būti naudojamas papildomas kontaktorius.
Neskirtas drėgnoms aplinkoms: įrenginio negalima naudoti drėgnose vietose ar aplinkoje, kurioje jį gali veikti drėgmė.
Fiksuota 5V atstatymo histerezė: automatinio atstatymo riba nuo nustatyto apsaugos slenksčio yra 5V.

Kam tinka? (Pritaikymo sritys)

Vienfazių elektros įrenginių apsaugai nuo per aukštos ir per žemos tinklo įtampos
Valdymo ir automatikos skydams
Siurblių, kompresorių, ventiliacijos ir kitų vienfazių įrenginių apsaugos grandinėms
Įrangai, kuriai pavojingi dideli arba ilgalaikiai tinklo įtampos svyravimai
Elektros paskirstymo sistemoms, kuriose reikalingas automatinis įtampos stebėjimas ir atstatymas

Kam netinka?

Trifazių tinklų fazių įtampos kontrolei
Nuolatinei eksploatacijai drėgnose aplinkose
Tiesioginiam didesnių nei 5A apkrovų komutavimui be papildomo kontaktoriaus ar kito galios komutavimo įrenginio

Praktinis pavyzdys

Vienfazėje elektros grandinėje veikia įrenginys, kurį reikia apsaugoti nuo nestabilios tinklo įtampos. Valdymo skyde sumontuojama ši skaitmeninė įtampos kontrolės relė. Pavyzdžiui, U> riba nustatoma ties 260V, U< riba ties 180V, o delsos laikas – 2 sekundės. Kol tinklo įtampa išlieka tarp 180V ir 260V, relės išėjimas yra aktyvus. Jei įtampa pakyla virš 260V arba nukrenta žemiau 180V ilgiau nei nustatytas delsos laikas, relė atjungia apkrovos valdymo grandinę. Įtampai sugrįžus į saugų diapazoną ir pasiekus nustatytą 5V atstatymo skirtumą, relė po delsos laiko automatiškai atstato darbą.

Dažniausiai užduodami klausimai (DUK)

Kokiai tinklo įtampai skirta ši relė?

Relė skirta 230V AC vienfaziam tinklui. Darbinės įtampos matavimo diapazonas yra nuo 140V iki 290V AC tarp L ir N.

Ar galima reguliuoti viršįtampio ribą?

Taip. U> viršįtampio apsaugos ribą galima nustatyti nuo 230V iki 280V.

Ar galima reguliuoti per žemos įtampos ribą?

Taip. U< žemos įtampos apsaugos ribą galima nustatyti nuo 150V iki 210V.

Ar galima reguliuoti apsaugos suveikimo laiką?

Taip, delsos laiką galima reguliuoti nuo 0.1 iki 10 sekundžių.

Ar relė automatiškai atstato darbą po įtampos sutrikimo?

Taip. Kai įtampa sugrįžta į nustatytą saugų diapazoną ir nutolsta 5V nuo apsaugos ribos, įrenginys po nustatyto delsos laiko automatiškai aktyvuoja relės išėjimą.

Ar galima tiesiogiai jungti galingą apkrovą?

Relės išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai. Didesnėms apkrovoms rekomenduojama relės išėjimu valdyti kontaktorių ar kitą tinkamą galios komutavimo įrenginį.

Svarbi saugumo pastaba montuotojui

Naudokite įrenginį pagal jo paskirtį ir montavimo instrukciją. Nenaudokite drėgnoje aplinkoje. Montavimo grandinėje numatykite atskirą jungiklį bei automatinį grandinės išjungiklį. Jie turi būti sumontuoti netoli įrenginio, operatoriui lengvai pasiekiamoje vietoje ir pažymėti kaip įrenginio atjungimo priemonės.

Priežiūra

Prieš atliekant priežiūros ar valymo darbus išjunkite įrenginio maitinimą ir atjunkite jį nuo elektros grandinės. Korpusą valykite minkšta sausa arba lengvai sudrėkinta šluoste. Nenaudokite laidžių medžiagų ar cheminių valiklių, galinčių pažeisti korpusą ar elektroninius komponentus. Po valymo įsitikinkite, kad įrenginys veikia tinkamai.

Skaitmeninė vienfazė įtampos kontrolės relė – praktiškas sprendimas automatinei elektros įrangos apsaugai nuo viršįtampio ir per žemos tinklo įtampos, suteikiantis reguliuojamas apsaugos ribas, delsą, aiškią indikaciją ir automatinį darbo atstatymą.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
