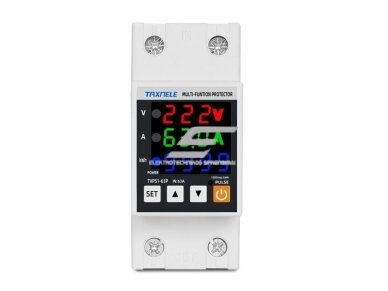

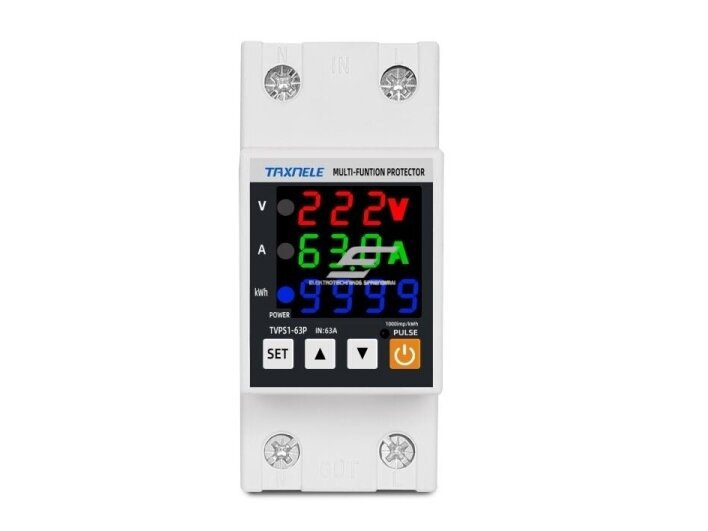

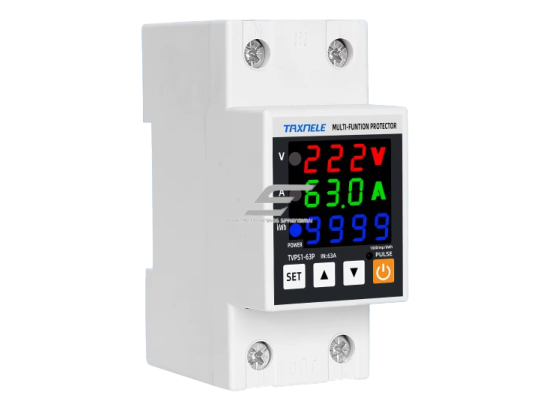

Modulinė | skaitmeninė | multifunkcinė įtampos | srovės kontrolės | apsaugos relė | 63A | 230V | DIN | ESTVPS1-63S

Techninės specifikacijos

• Tipas: multifunkcinė apsaugos relė su energijos matavimu
• Nominali srovė: iki 63A
• Darbinė įtampa: 140-300V AC
• Dažnis: 50/60Hz

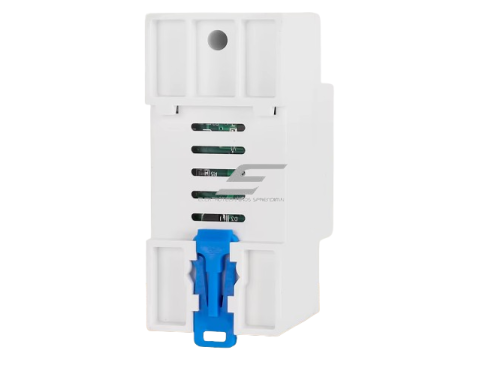

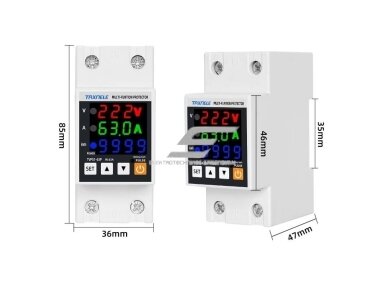

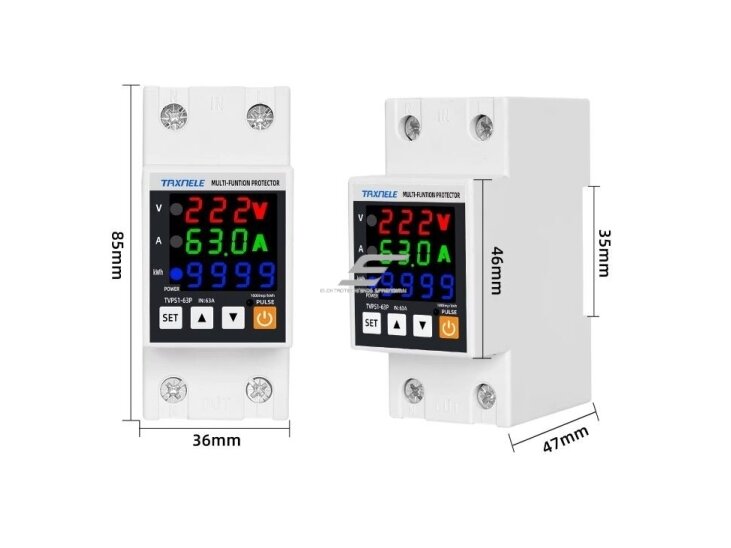

• Montavimas: DIN bėgelis (modulinis)
• Ekranas: spalvotas (multi-parametrų rodymas)

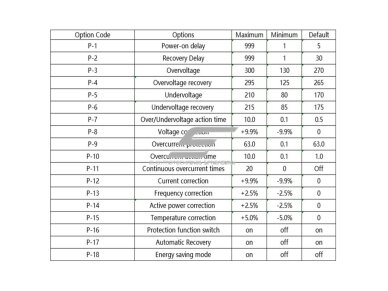

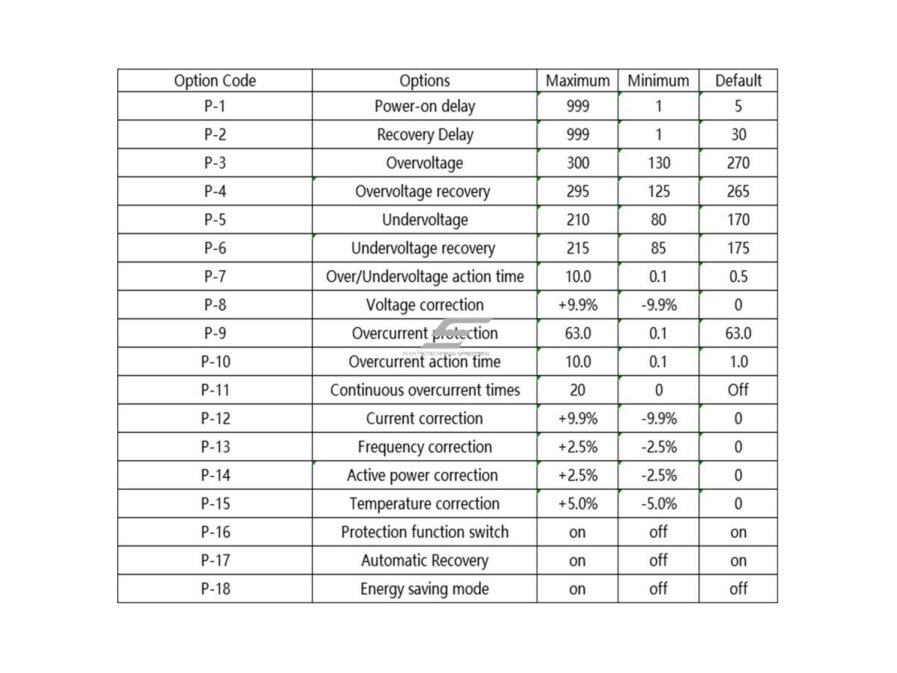

Apsaugos funkcijos:

• Viršįtampio apsauga: 230-300V (reguliuojama, default 270V)
• Žemos įtampos apsauga: 140-210V (reguliuojama, default 170V)
• Srovės apsauga: 1-63A (reguliuojama)
• Reakcijos laikas: 0,1-10 s
• Automatinis atstatymas: 1-500 s (default 30 s)

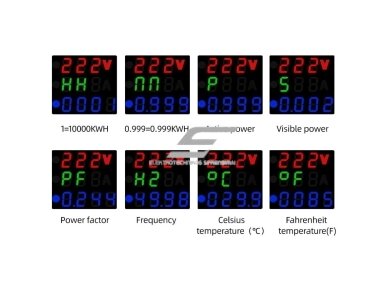

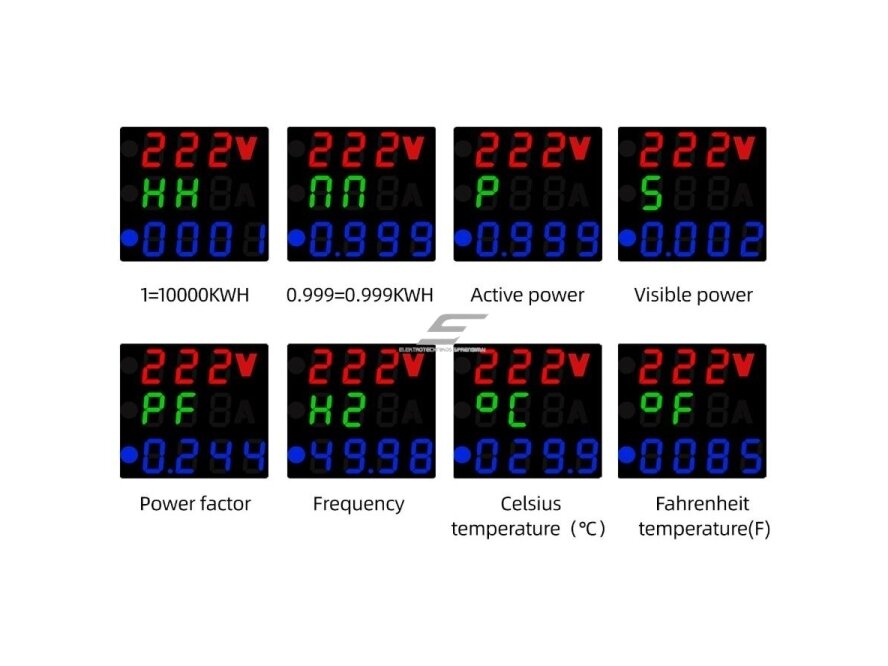

Matavimo funkcijos:

• Įtampa (V)
• Srovė (A)
• Energija (kWh)
• Galia (W)
• Matoma galia
• Galios koeficientas (PF)
• Dažnis (Hz)
• Temperatūra (°C / °F)

Kiti parametrai:

• Energijos kaupimas su atmintimi (kWh išsaugomas dingus elektrai)
• Kalibravimo funkcijos (įtampa, srovė, dažnis, galia)
• Apsaugos įjungimo/išjungimo funkcija
• Energijos taupymo režimas
• Indikacijos: klaidos, įjungimo/išjungimo būsena, apsaugos aktyvumas

Funkcijos

• Vienas įrenginys atlieka trijų įrenginių funkciją: apsaugos relė, energijos skaitiklis, tinklo analizatorius
• Galite tiksliai nustatyti: įtampos ribas, srovės ribas, reakcijos laikus, automatinio įjungimo laiką
• Realaus laiko elektros stebėjimas: Spalvotas ekranas leidžia matyti visus svarbiausius parametrus vienoje vietoje.
• Automatinė apsauga nuo gedimų, aptikus: viršįtampį, žemą įtampą, perkrovą, įrenginys automatiškai atjungia apkrovą ir apsaugo įrangą.
• Energijos suvartojimo kontrolė: Kaupia kWh duomenis net dingus elektrai – naudinga energijos analizei.

Naudojimas

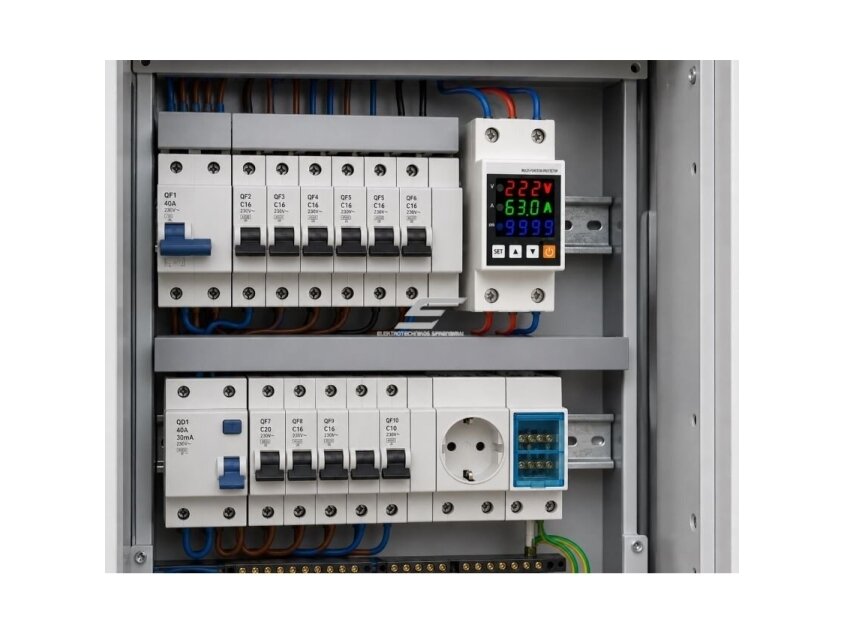

• Buitiniam vartotojui: namų elektros skyduose, apsaugai nuo įtampos šuolių, šaldytuvų, katilų, buitinės technikos apsaugai, elektros sąnaudų stebėjimui. Leidžia išvengti brangių įrangos gedimų ir matyti realų elektros suvartojimą.

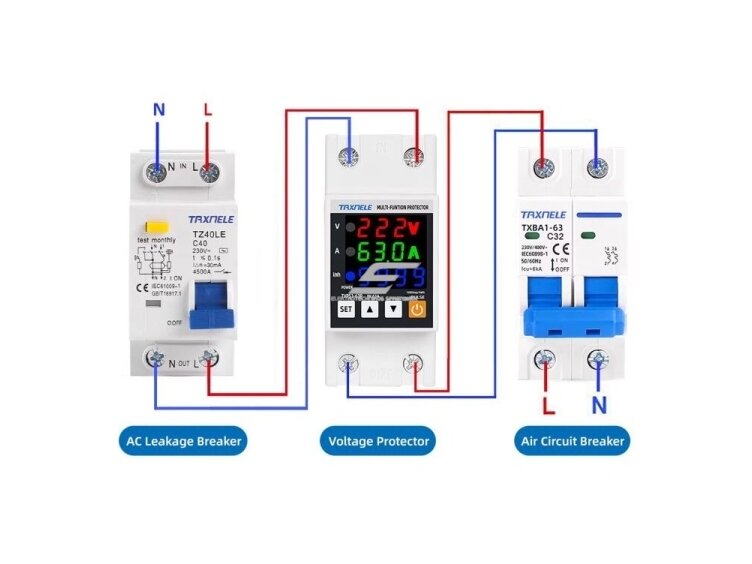

• Elektromontuotojui: Universalus komponentas: DIN bėgelio montavimui, skydų modernizavimui, apsaugos ir matavimo integracijai viename modulyje. Taupo vietą ir laiką montuojant.
• Inžinieriui / automatikos specialistui: elektros tinklų analizei, apkrovų kontrolei, sistemų apsaugai nuo nestabilaus tinklo, energijos monitoringui. Sprendimas mažesniems projektams, kur nereikia atskiro analizatoriaus.
• Pramonės ir komerciniams objektams: dirbtuvėse, gamybinėse linijose, serverinėse, komercinėse patalpose

Pliusai

• 3in1 funkcionalumas – apsauga + matavimas + analizė
• Platus reguliavimo diapazonas
• Spalvotas ekranas su daug informacijos
• Automatinė apsauga nuo gedimų
• Energijos kaupimas (kWh) su atmintimi
• DIN montavimas – lengva integracija
• Tinka tiek buitiniam, tiek profesionaliam naudojimui
• Apsaugo brangią įrangą

Minusai

• Nėra nuotolinio valdymo (WiFi / Modbus)
• Reikalauja nustatymų sukonfigūravimo prieš naudojimą
• Vienfazis sprendimas (ne trifazėms sistemoms)

Dažniausiai užduodami klausimai (DUK)
1. Ar šis įrenginys gali visiškai apsaugoti namus nuo įtampos šuolių?

• Taip, jis automatiškai atjungia apkrovą esant pavojingai įtampai ar srovei, taip apsaugodamas įrangą nuo sugadinimo.

2. Ar galima matyti elektros suvartojimą?

• Taip, įrenginys rodo kWh ir išsaugo duomenis net dingus elektrai.

3. Ar tinka montuoti į standartinį elektros skydą?

• Taip, jis montuojamas ant DIN bėgelio, todėl tinka daugumai skydų.

4. Ar galima naudoti su automatika ar valdymo sistemomis?

• Taip, tačiau tai autonominis įrenginys – jis neturi išorinių komunikacijos sąsajų, bet puikiai veikia kaip apsaugos ir kontrolės elementas sistemoje.
