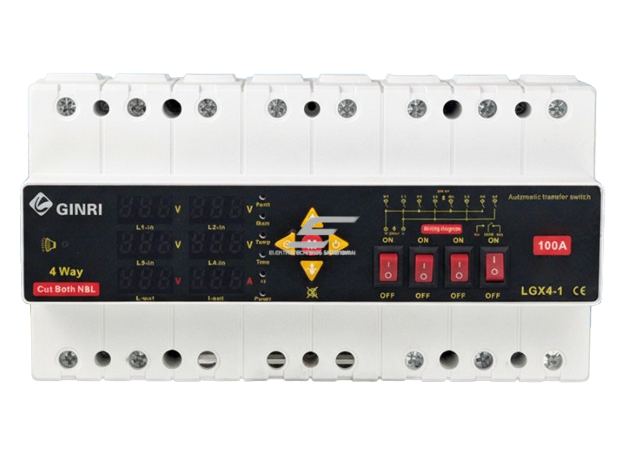

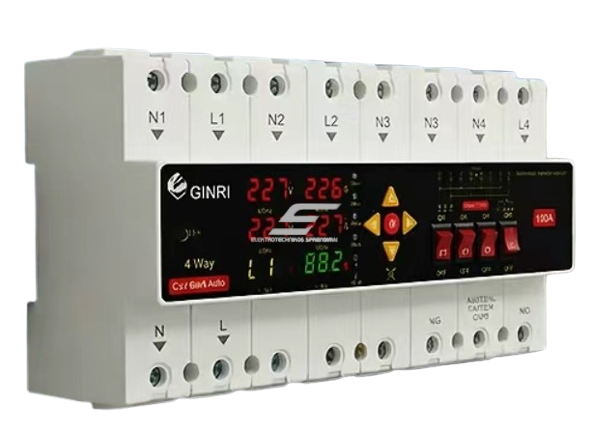

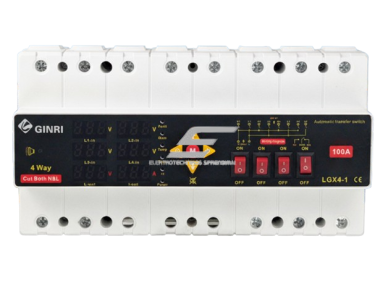

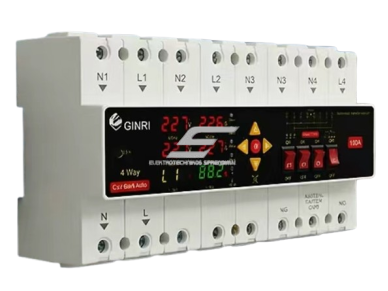

Modulinis rezervinis automatinis galios perjungiklis su apsaugos funkcijomis | generatoriams | nepertraukiamam elektros energijos tiekimui | 4 įėjimai | 2P | 100A | 230V

Įrenginys gali būti naudojamas su skirtingais vienfaziais energijos šaltiniais, pavyzdžiui, elektros tinklu, generatoriumi, saulės elektrinės inverteriu ar energijos kaupimo sistema. Kai prioritetinis šaltinis tampa netinkamas arba dingsta, apkrova automatiškai perjungiama į kitą prieinamą šaltinį pagal nustatytą prioritetų seką.

Standartinė perjungimo logika gali būti L1 → L2 → L3 → L4. Pavyzdžiui, L1 gali būti pagrindinis elektros tinklas, L2 – generatorius, L3 – saulės elektrinės inverteris, o L4 – papildomas rezervinis šaltinis. Prioritetų tvarka gali būti keičiama pagal konkrečios sistemos poreikį.

Generatoriaus, inverterio ar kitų rezervinių šaltinių neutralo ir įžeminimo schema turi būti projektuojama pagal konkrečią elektros sistemą. Pats 2P perjungimas nepakeičia reikalavimo tinkamai suprojektuoti N ir PE laidininkų sistemą.

Integruota viršįtampio funkcija stebi tinklo įtampos lygį. Ji nepakeičia atskiro SPD viršįtampių ribotuvo, skirto žaibo ar trumpalaikiams impulsiniams viršįtampiams riboti.

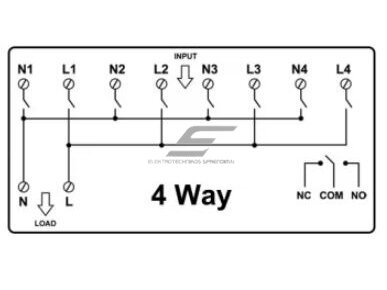

Grįžtamojo ryšio išėjimas yra pasyvus. Jis pats neišveda 12V, 24V ar 230V įtampos. Kontaktai veikia kaip paprastas relinis perjungimas: COM, NO ir NC. Signalui naudojamas išorinis PLC, valdiklio, signalizacijos ar kito įrenginio maitinimas.

COM/NO/NC kontaktai savaime neparodo, kokia konkreti būsena jiems priskirta. Prieš jungiant į PLC, generatoriaus valdiklį ar signalizaciją būtina vadovautis konkretaus įrenginio kontaktų schema.

Pagrindinis tinklas dingsta → ATS aptinka gedimą → sausas kontaktas pakeičia būseną → generatoriaus valdiklis gauna paleidimo komandą → generatoriui pasiekus tinkamus parametrus ATS perjungia apkrovą.

Šio tipo perjungiklis skirtas pasirinkti vieną maitinimo šaltinį. Jis nėra skirtas skirtingų AC šaltinių fazių sinchronizavimui ar lygiagrečiam jų darbui. Generatorius ir inverteris turi turėti savo tinkamą valdymo bei apsaugos sistemą.

• Iki 4 maitinimo šaltinių viename perjungimo įrenginyje.
• 100A vardinė srovė tinka didesnės galios vienfazėms sistemoms.

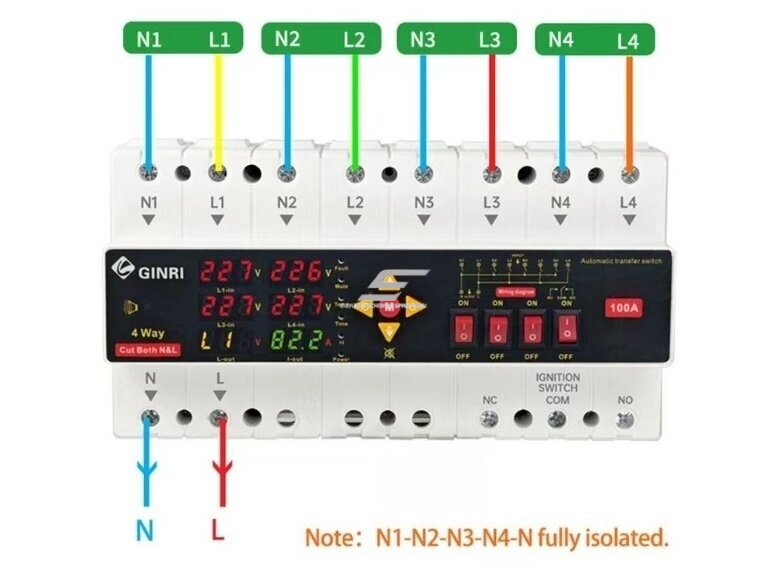

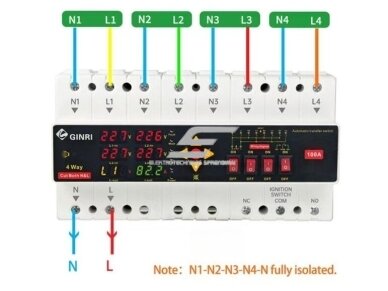

• 2P perjungimas atjungia ir fazę, ir neutralą.
• Automatinis šaltinio pasirinkimas sumažina rankinio perjungimo poreikį.
• Konfigūruojamas prioritetas leidžia pasirinkti pagrindinį ir rezervinius maitinimo šaltinius.
• Rankinis režimas leidžia operatoriui pasirinkti norimą įėjimą.
• Viršįtampio, per žemos įtampos, viršsrovio ir perkaitimo apsauga.
• Reguliuojamos delsos leidžia pritaikyti perjungimo logiką konkrečiai sistemai.
• 4 įėjimų įtampos ir išėjimo srovės rodymas leidžia stebėti sistemos būseną vietoje.
• Pasyvūs COM/NO/NC kontaktai leidžia integruoti į PLC, BMS, EMS, signalizaciją ar generatoriaus valdiklį.
• Generatoriaus valdymo galimybė tinka automatinėms rezervinio maitinimo sistemoms.
• Garsinis aliarmas informuoja apie gedimus.
• 35mm DIN montavimas leidžia integruoti į elektros skydą.

• Vienfazė sistema: skirta 230V AC vienfaziams šaltiniams, o ne standartiniam 3x400V trifaziam ATS.
• Iki 100A: apkrova ir laidų skerspjūviai turi būti parinkti pagal realią srovę ir instaliacijos sąlygas.
• Sausi kontaktai netiekia įtampos: PLC ar kitas valdiklis turi turėti savo signalo maitinimą.
• Tai nėra SPD: įtampos kontrolė nepakeičia impulsinių viršįtampių ribotuvo.
• Neskirtas šaltinių lygiagrečiam darbui: vienu metu apkrovą turi maitinti vienas pasirinktas šaltinis.

Objekte naudojamas pagrindinis elektros tinklas, rezervinis generatorius ir saulės elektrinės inverteris. L1 pasirenkamas kaip pagrindinis šaltinis. Kai L1 dingsta arba jo įtampa neatitinka nustatytų ribų, ATS po nustatyto delsos laiko pasirenka kitą tinkamą šaltinį. Sausas kontaktas tuo pačiu gali perduoti signalą generatoriaus valdikliui arba PLC. Atsistačius prioritetiniam L1 maitinimui, sistema po nustatytos delsos automatiškai grąžina apkrovą į pagrindinį šaltinį.

Iki keturių vienfazių 230V AC maitinimo šaltinių.

Taip. Įrenginys skirtas naudoti sistemose su elektros tinklu, generatoriumi ir kitais rezerviniais energijos šaltiniais.

Taip, jei inverterio AC išėjimo elektriniai parametrai atitinka 230V AC sistemos reikalavimus ir sistema suprojektuota taip, kad šaltiniai nebūtų netinkamai sujungti lygiagrečiai.

Taip. Naudojama 2P konstrukcija, todėl perjungiamas fazinis ir neutralus laidininkai.

Vardinė srovė yra 100A.

Taip. Viršsrovio nustatymo diapazonas pateiktas nuo 1A iki 100A.

Taip. Įrenginys turi šaltinių prioriteto pasirinkimo funkciją.

Taip. Palaikomas automatinis ir rankinis perjungimo režimas.

Tai potencialo neturintis relinis kontaktas COM/NO/NC. Jis pats netiekia 12V, 24V ar 230V maitinimo ir naudojamas kaip loginis signalas kitam valdikliui.

Taip. Tai vienas tipiškiausių naudojimo būdų. PLC įėjimo grandinės maitinimas turi būti tiekiamas iš PLC arba kito išorinio maitinimo šaltinio.

Gali būti naudojamas kartu su generatoriaus valdikliu per tam skirtą sausą kontaktą. Pats kontaktas generatoriaus nemaitina – jis perduoda tik valdymo būseną.

Taip. Ekrane rodoma išėjimo apkrovos srovė ir keturių įėjimų įtampos.

Taip. Elektrinio gedimo metu gali būti aktyvuojamas garsinis signalas, kurį galima nutildyti.

Palaikomas montavimas ant 35mm DIN bėgelio, taip pat pateikta galimybė montuoti prie paviršiaus / sienos.

210x118x73mm.

100A ATS turi būti montuojamas ir prijungiamas pagal konkrečios elektros instaliacijos projektą. Reikia įvertinti kabelių skerspjūvį, trumpųjų jungimų apsaugą, automatinio jungiklio ar saugiklių charakteristikas, neutralo ir PE schemą, generatoriaus bei inverterio valdymo logiką ir bendrą sistemos selektyvumą. Sausi kontaktai turi būti jungiami tik pagal konkrečią kontaktų schemą. ATS nėra skirtas lygiagrečiam skirtingų AC šaltinių sujungimui ar jų fazių sinchronizavimui.
