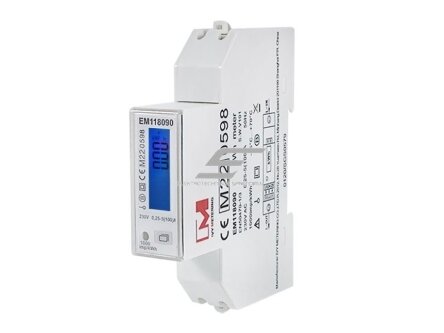

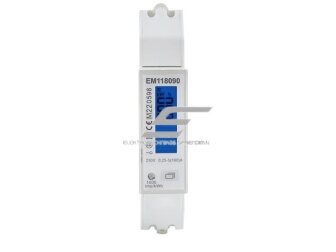

Modulinis | skaitmeninis | multifuncinis elektros energijos skaitiklis | 1F | 0,25~5(100)A | 230V | Multi-tarifinis matavimas | skaičiai rodomi vertikaliai eilutėje | saulės sistemai | RS485 | MID | DIN

Techninės specifikacijos

• Tipas: Vienfazis dvipusis energijos skaitiklis
• Sertifikatai: MID, EMC, LVD
• Nominali įtampa: 230V AC

Srovės diapazonai:

• 0,25-5(30)A
• 5(32)A / 5(40)A / 5(45)A
• 5(50)A / 5(80)A / 5(100)A

Matavimo parametrai:

• Įtampa (V)
• Srovė (A)
• Aktyvioji galia (kW)
• Reaktyvioji galia (kvar)
• Pilnutinė galia (kVA)
• Dažnis (Hz)
• Galios koeficientas (PF)
• Energija (kWh / kvarh)

Matavimo funkcijos:

• 4 kvadrantų matavimas (Forward / Reverse / Sum / Difference)
• Dvipusė energijos apskaita

Matavimo režimai:

• Tik pirmyn (Forward)
• Tik atgal (Reverse)
• Pirmyn + atgal (numatytasis)
• Skirtumas (Forward – Reverse)

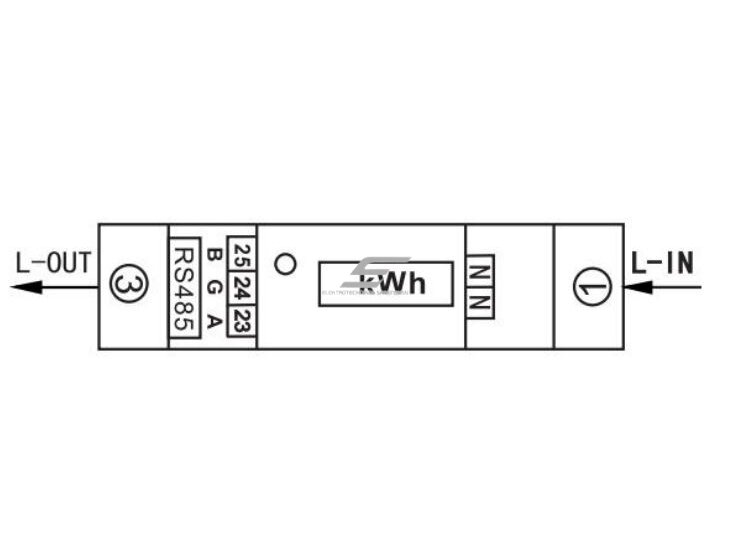

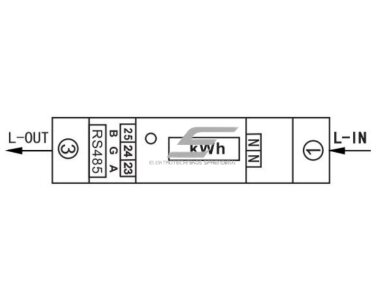

Komunikacija:

• RS485 (Modbus / DLT645)
• Greičiai: 9600 / 19200 / 38400 / 115200
• Numatytasis: 9600 / NONE / 8 / 1

Kiti parametrai:

• Impulsų konstanta: 1000 imp/kWh
• Programinė versija: V101
• CRC: 6B8D
• Multi-tarifinis matavimas: TAIP
• Baterija: Li-baterija (duomenų išsaugojimui)
• Ekranas: su mėlynu apšvietimu
• Valdymas: lietiminiai mygtukai
• Nustatymų keitimas: per mygtukus arba RS485

Funkcijos

• Dvipusė energijos apskaita – tinka saulės elektrinėms ir EV įkrovimo sistemoms
• MID sertifikatas – tinkamas komercinei apskaitai ir atsiskaitymams
• 4 kvadrantų matavimas – pilnas energijos srautų analizavimas
• RS485 komunikacija – integracija į BMS, SCADA, EMS sistemas
• Multi-tarifinis režimas – skirtingų tarifų valdymas
• Aukštas tikslumas ir stabilumas
• Intuityvus valdymas su lietimui jautriais mygtukais

Naudojimas

• Buitiniam vartotojui: Saulės elektrinių gamybos ir suvartojimo stebėjimas; Energijos optimizavimas ir taupymas; Elektromobilių įkrovimo kontrolė
• Inžinieriui / projektuotojui: Energijos apskaitos projektavimas; Integracija į išmanias energijos valdymo sistemas; Tinklo analizė ir energijos balanso skaičiavimas
• Elektromontuotojui: Montavimas į skydus ir DIN sistemas; Greitas pajungimas su RS485 komunikacija; Patikimas sprendimas komerciniams objektams
• EV įkrovimo sprendimams: Tikslus energijos apskaitymas įkrovimo stotelėse; Atsiskaitymo sistemų integracija; Energijos paskirstymo kontrolė

Pliusai

• MID sertifikatas – tinkamas atsiskaitymams
• Dvipusė energijos apskaita (import/export)
• RS485 Modbus – lengva integracija
• 4 kvadrantų matavimas
• Multi-tarifinis palaikymas
• Platus srovės diapazonas
• Kompaktiškas ir modernus dizainas

Minusai

• Nėra impulsinio (SO) išėjimo
• Vienfazis (netinka trifazėms sistemoms)
• Reikalingos bazinės žinios konfigūravimui per RS485
