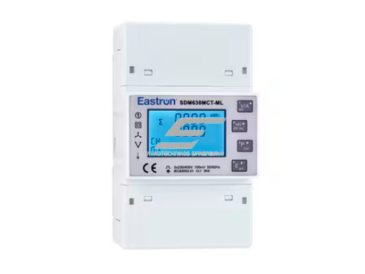

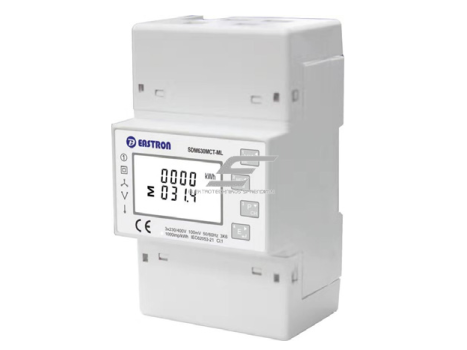

    Modulinis multifunkcinis elektros energijos skaitiklis | 3F | per srovės transformatorius | 1 tarifas | RS485 Modbus | MID | DIN | Eastron SDM630MCT-ML-1

    Kodas: SDM630MCT-ML-1
    Pasiteirauti apie prekę
    Kaina 118.07 € su PVM
    ( 97.58 € be PVM )

    SDM630MCT-ML-1 – trifazis multifunkcinis energijos skaitiklis ant DIN bėgelio, matuojantis per srovės transformatorius su 100 mA / 100 mV antrine išvestimi. Vienas kompaktiškas prietaisas apskaito vieną trifazę (3P4W) arba tris vienfazes (1P2W) grandines ir visus duomenis pateikia per vieną Modbus adresą. Skirtas skydinėms, kuriose reikalinga MID apskaita per CT, daugiabučiams, komerciniams pastatams ir saulės elektrinių apskaitai.

  • Prekės aprašymas

    Modulinis multifunkcinis elektros energijos skaitiklis | 3F | per srovės transformatorius | 1 tarifas | RS485 Modbus | MID | DIN | Eastron SDM630MCT-ML-1

    SDM630MCT-ML-1 – trifazis multifunkcinis energijos skaitiklis ant DIN bėgelio, matuojantis per srovės transformatorius su 100 mA / 100 mV antrine išvestimi. Vienas kompaktiškas prietaisas apskaito vieną trifazę (3P4W) arba tris vienfazes (1P2W) grandines ir visus duomenis pateikia per vieną Modbus adresą. Skirtas skydinėms, kuriose reikalinga MID apskaita per CT, daugiabučiams, komerciniams pastatams ir saulės elektrinių apskaitai.

    Pagrindinė mintis:
    Kai skydinėje reikia apskaityti trifazę liniją ar tris vienfazius vartotojus, o apkrovos srovės per skaitiklį vesti nenorima, SDM630MCT-ML-1 tai daro viename siaurame korpuse: matavimas per mažus CT, BMS mato vieną Modbus įrenginį, o „EasyClick“ CT jungtys pašalina dažniausią klaidą – sumaišytą srovės grandinės poliškumą. Trims vienfaziams butams nebereikia trijų atskirų skaitiklių ir trijų RS485 adresų.
    Srovės įvestis
    100 mA / 100 mV per srovės transformatorius
    Nominali įtampa
    3 x 230/400 V AC (80–120 % Un)
    Ryšys / tarifai
    RS485 Modbus RTU (adresai 1–247), 1 tarifas
    Montavimas / sertifikatas
    DIN bėgelis (DIN 43880), MID (EN 50470-1/3)

    Veikimo principas

    Apkrovos srovė neteka per skaitiklį – matuojamos linijos fazių laidininkai praeina per mažus srovės transformatorius, kurių antrinė išvestis (100 mA arba 100 mV) „EasyClick“ jungtimi prijungiama prie prietaiso. Įtampa matuojama tiesiogiai nuo 3 x 230/400 V šynos, o iš srovių ir įtampų skaitiklis apskaičiuoja galią, galios faktorių, THD ir sumuoja importuotą bei eksportuotą energiją. Priklausomai nuo nustatytos schemos trys CT matuoja vieną trifazę (3P4W) grandinę arba tris atskiras vienfazes (1P2W) grandines.

    Prietaisas maitinamas iš pagalbinės įtampos (85–276 V AC arba 120–380 V DC), todėl matavimas nepriklauso nuo apkrovos grandinės būsenos. Duomenys pasiekiami LCD ekrane, per LED impulsinį išėjimą 3200 imp/kWh ir per RS485 Modbus RTU. Visi registrai skaitomi per vieną adresą, todėl BMS ar PV monitoringo sistema vienu užklausų ciklu gauna trifazės sistemos arba visų trijų vienfazių grandinių duomenis. Versija su Ethernet ir Modbus TCP yra atskiras modelis SDM630MCT-ML-TCP.

    Kuo naudingas SDM630MCT-ML-1?
    Jis sumažina skydinės užimtumą, laidų kiekį ir integracijos darbą: apkrovos kabelių nereikia vesti per skaitiklį, o trims vienfaziams vartotojams vietoje trijų skaitiklių ir trijų Modbus adresų užtenka vieno 71 mm pločio įrenginio. Srovės kryptį galima pakeisti programiškai, todėl CT sumontuoti tiek kairėje, tiek dešinėje pusėje veiks be perjungimo. MID atitiktis pagal EN 50470-1/3 reiškia, kad rodmenys tinka atsiskaitymui, o ne tik informaciniam stebėjimui.

    Techninės specifikacijos

    Modelis SDM630MCT-ML-1
    Prekės tipas Modulinis multifunkcinis trifazis energijos skaitiklis (per CT)
    Nominali įtampa 3 x 230/400 V AC (80–120 % Un)
    Pagalbinis maitinimas 85–276 V AC arba 120–380 V DC
    Dažnis 50 arba 60 Hz
    Srovės įvestis 100 mA / 100 mV per srovės transformatorius
    Darbinė srovė / perkrova 0,4 % Ib – Imax; 20 x Imax 0,5 s
    Matuojamos grandinės 1 x 3P4W arba 3 x 1P2W
    Tikslumo klasė Aktyvioji energija 1 klasė, reaktyvioji 2 klasė; U/I ± 0,5 %
    Ryšys / tarifai RS485 Modbus RTU (adresai 1–247), 1 tarifas
    Impulsinis išėjimas LED, 3200 imp/kWh
    Montavimas / sertifikatas DIN bėgelis (DIN 43880), MID (EN 50470-1/3)

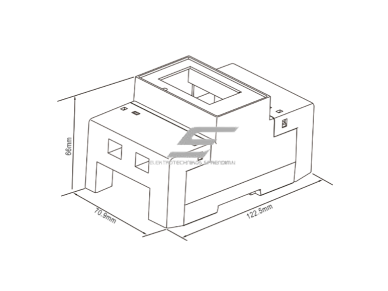

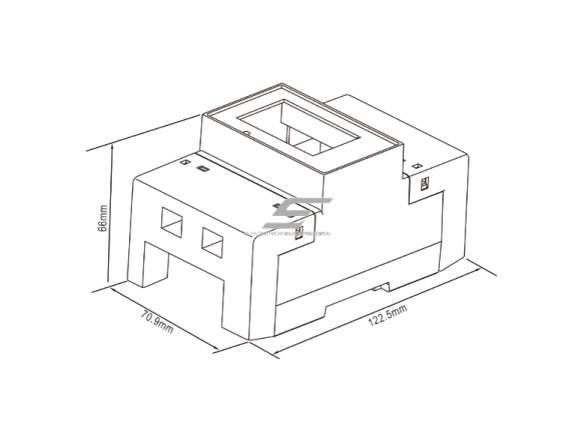

    Matmenys / svoris 71 x 122,5 x 66 mm, 330 g
    Apsauga / kategorija IP51 (vidaus patalpose), II klasė, CAT III
    Darbo temperatūra -25…+55 °C, drėgmė ≤ 90 % be kondensato

    Pagrindinės funkcijos

    • Lanksti apskaitos schema – viena trifazė (3P4W) arba trys vienfazės (1P2W) grandinės viename korpuse.
    • Vienas Modbus adresas – visi registrai pasiekiami per vieną RS485 sąsają.
    • Pilnas parametrų rinkinys – V, A, Hz, P/Q/S, PF, maksimali apkrova, THD įtampai ir srovei.
    • Dvikryptė energija – importas, eksportas ir bendra aktyvioji bei reaktyvioji energija.
    • „EasyClick“ CT jungtys – iki 90 % mažiau montavimo darbo ir mažesnė laidų klaidų rizika.
    • Programinis srovės krypties keitimas – CT gali būti sumontuoti bet kurioje pusėje.

    Kur naudojamas?

    • Daugiabučiai – trijų vienfazių butų apskaita vienu skaitikliu iš vienos skydinės
    • Biurų ir prekybos centrų skydinės su nuomininkų apskaita per CT
    • Gamybiniai objektai – atskirų linijų ir cechų energijos apskaita
    • Saulės elektrinės – gamybos, savo vartojimo ir eksporto srautų stebėjimas
    • Paskirstymo skydai, kur apkrovos kabelių nepatogu vesti per skaitiklį
    • Elektros tinklų monitoringas ir apkrovų balansavimo projektai

    Naudojimas pagal poreikį

    Buitiniam vartotojui.
    Namui su trifaziu įvadu tai apskaita be apkrovos kabelių perjungimo – CT tiesiog užspaudžiami ant fazių. Jei norite atskirai matyti tris vienfazes grandines (pvz., šilumos siurblio, elektromobilio įkroviklio ir buities), tinka 3 x 1P2W režimas, tačiau reikės RS485 jungties į namų automatiką, nes be jos matysite tik ekraną.
    Įmonėms ir pramonei.
    Pagrindinis scenarijus – nuomininkų ar padalinių apskaita ir kaštų paskirstymas. MID atitiktis leidžia rodmenis naudoti atsiskaitymui, o THD ir maksimalios apkrovos duomenys padeda pastebėti perkrautas linijas anksčiau, nei suveiks apsaugos.
    Elektromontuotojui / inžinieriui.
    Parinkite 100 mA arba 100 mV antrinės išvesties CT, suplanuokite pagalbinį maitinimą (85–276 V AC), RS485 magistralę ir vieną Modbus adresą. Nustatymuose įveskite CT koeficientus ir schemą (1 x 3P4W arba 3 x 1P2W). Krypties klaidas taisysite programiškai.

    Praktinis panaudojimas

    Daugiabučio laiptinės skydinėje maitinami trys vienfaziai butai, kiekvienas per 40 A liniją. Vietoje trijų skaitiklių sumontuotas vienas SDM630MCT-ML-1 režimu 3 x 1P2W su trimis „EasyClick“ CT (100 A pirminė srovė). Administratorius per RS485 vienu adresu kas 15 min nuskaito kiekvieno buto kWh, o mėnesio pabaigoje sąskaitos suformuojamos iš MID apskaitos duomenų. Apkrovos kabeliai liko nepajudinti, o montavimas užtruko apie valandą vietoje pusdienio.

    Pliusai

    • Trys vienfaziai skaitikliai viename – 1 x 3P4W arba 3 x 1P2W grandinės 71 mm pločio korpuse.
    • Vienas Modbus adresas – paprastesnė BMS integracija ir trumpesnė magistralė.
    • MID atitiktis – rodmenys tinka atsiskaitomajai apskaitai.
    • Greitas montavimas – „EasyClick“ jungtys, mažiau laidų ir klaidų.
    • Analizės duomenys – THD, PF, maksimali apkrova kiekvienai grandinei.
    • Universalus maitinimas – 85–276 V AC arba 120–380 V DC pagalbinis įėjimas.

    Minusai / ribojimai

    • Srovės transformatoriai į komplektą neįeina – reikia parinkti pagal kiekvienos linijos srovę.
    • Tik vieno tarifo apskaita – dienos/nakties tarifų sistemoms reikalingas kitas modelis.
    • Reikalingas pagalbinis maitinimas – be jo skaitiklis neveikia.
    • Kelioms trifazėms grandinėms vieno prietaiso nepakanka – tam skirtas daugiakanalis SDM630MCT-ML-4.
    • Be RS485 ar monitoringo sistemos išnaudojama tik maža galimybių dalis; IP51 – tik vidaus patalpoms.

    Saugos ir montavimo pastabos

    • Darbus atlikite atjungus įtampą; CAT III kategorija leidžia montuoti paskirstymo skyduose.
    • Įtampos matavimo ir pagalbinio maitinimo grandines apsaugokite mažos srovės saugikliais pagal gamintojo duomenų lapą.
    • Priskirkite teisingą CT koeficientą ir fazių seką – sumaišius fazes galia bus neteisinga.
    • Laikykitės CT krypties žymėjimo arba pataisykite kryptį programiškai prieš perduodant skaitiklį eksploatuoti.
    • RS485 magistralei naudokite ekranuotą vytos poros kabelį su terminavimu galuose.
    • Eksploatuokite -25…+55 °C temperatūroje, sausoje patalpoje (IP51, ≤ 90 % drėgmė be kondensato).

    Greitas pasirinkimo gidas

    Srovės įvestis
    100 mA / 100 mV per srovės transformatorius
    Nominali įtampa
    3 x 230/400 V AC (80–120 % Un)
    Ryšys / tarifai
    RS485 Modbus RTU (adresai 1–247), 1 tarifas
    Montavimas / sertifikatas
    DIN bėgelis (DIN 43880), MID (EN 50470-1/3)
    Tinka, kai reikia:
    • apskaityti vieną trifazę arba tris vienfazes grandines per CT iš vienos skydinės;
    • MID apskaitos nuomininkams ar padaliniams su Modbus integracija;
    • sutaupyti skydinės vietos ir montavimo laiko.
    Patikrinkite prieš naudojimą:
    • ar CT antrinė išvestis yra 100 mA arba 100 mV;
    • ar yra 85–276 V AC pagalbinis maitinimas;
    • ar pakanka vieno tarifo apskaitos;
    • ar suplanuota RS485 magistralė ir Modbus adresas.
    Svarbus priminimas:
    Skaitiklis nesaugo grandinių – kiekvienai linijai reikalingi atskiri apsaugos aparatai. Apskaita per CT ir vienas Modbus adresas nereiškia, kad prietaisas pakeis BMS – jis tik teikia duomenis.

    DUK

    Kiek grandinių gali apskaityti vienas skaitiklis?
    Vieną trifazę (3P4W) arba tris vienfazes (1P2W) grandines. Keliems trifaziams kanalams skirtas modelis SDM630MCT-ML-4.
    Ar reikia kelių Modbus adresų?
    Ne – visų grandinių duomenys pasiekiami per vieną RS485 adresą.
    Ar tinka atsiskaitymui su nuomininkais?
    Taip, skaitiklis atitinka MID (EN 50470-1/3), todėl rodmenys tinka atsiskaitomajai apskaitai.
    Ar palaiko dienos/nakties tarifus?
    Ne, tai vieno tarifo modelis; tarifams rinkitės SDM630MCT-2T arba SDM630-MT.
    Ar galima jungti tiesiogiai be CT?
    Ne – srovės įvestis skirta tik 100 mA / 100 mV transformatorių išvesčiai.
    Ar yra Ethernet / Modbus TCP?
    Ne, ML-1 turi RS485 Modbus RTU; Ethernet ir Modbus TCP yra atskiroje versijoje SDM630MCT-ML-TCP.

    Modulinis multifunkcinis elektros energijos skaitiklis | 3F

    SDM630MCT-ML-1 – modulinis trifazis multifunkcinis energijos skaitiklis per srovės transformatorius (100 mA / 100 mV), apskaitantis 1 x 3P4W arba 3 x 1P2W grandines viename 71 mm korpuse, su MID atitiktimi, vieno tarifo apskaita, RS485 Modbus RTU per vieną adresą, THD ir maksimalios apkrovos matavimu bei „EasyClick“ CT jungtimis. Skirtas daugiabučiams, komercinių pastatų skydinėms, pramonės linijoms ir saulės elektrinių apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
