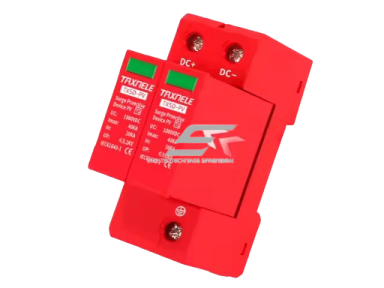

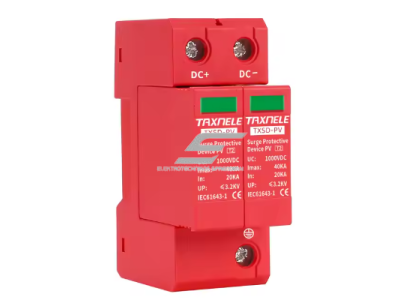

ES-TXSD-R240KA – modulinis viršįtampių ribotuvas (SPD), skirtas saulės elektrinių ir kitų DC sistemų apsaugai nuo netikėtų įtampos šuolių, atsirandančių dėl žaibavimo ar tinklo trikdžių. Įrenginys apsaugo iki 1000 V DC grandines ir montuojamas ant standartinio 35 mm DIN bėgelio paskirstymo dėžėje. Naudojamas fotovoltinėse (PV) sistemose – tarp saulės modulių ir invertorio arba prie kiekvieno DC linijos galo.

Pagrindinė mintis:
Fotovoltinė sistema yra viena imliausių žaibo ir viršįtampių poveikiui elektros instaliacijos dalių – ilgi lauko kabeliai nuo modulių iki invertoriaus veikia kaip antena netoliese trenkiančiam žaibui, o net netiesioginis smūgis gali sukelti kelių tūkstančių voltų impulsą DC grandinėje. Toks impulsas per milisekundes sudegina invertorio įvadą, kurio remontas ar keitimas kainuoja daug daugiau nei pats ribotuvas. ES-TXSD-R240KA reaguoja per mažiau nei 25 ns ir nukreipia iki 40 kA iškrovos srovę į įžeminimo sistemą, todėl invertorius ir moduliai lieka apsaugoti dar prieš įtampai pasiekiant pavojingą lygį.

Kuo naudingas ES-TXSD-R240KA?
Dvipolė (2P) konstrukcija apsaugo abu DC laidininkus vienu moduliu, o DIN montavimas leidžia įrengti jį standartinėje paskirstymo dėžėje be papildomo korpuso. Indikatorius rodo įrenginio būklę realiu laiku, todėl per planinę apžiūrą iškart matoma, ar ribotuvas dar tinkamas naudoti, ar jį reikia keisti.

• Žaibo smūgių slopinimas – saugo invertorius, saulės modulius ir kitą DC grandinės įrangą nuo žaibavimo poveikio.
• Visapusė apsauga nuo viršįtampių – efektyviai slopina netikėtus įtampos šuolius bendro ir diferencialinio režimo grandinėse.
• Greita reakcija – suveikia per mažiau nei 25 ns.

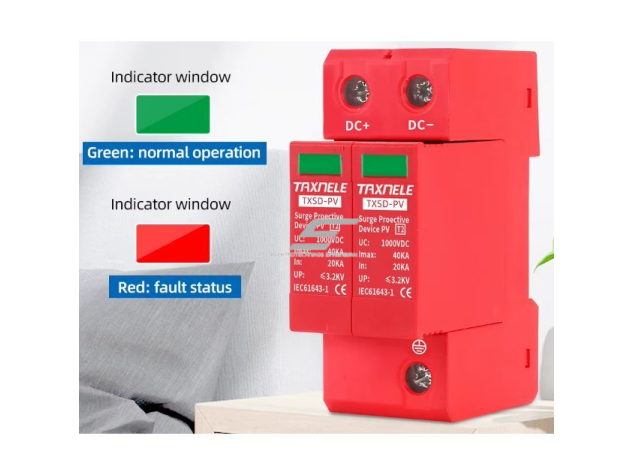

• Būklės indikacija – leidžia realiu laiku stebėti, ar ribotuvas dar veikiantis.
• Atsparus korpusas – PA66 nedegi, karščiui atspari plastmasė.

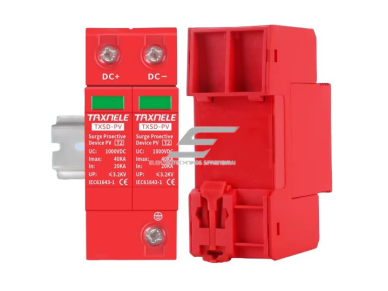

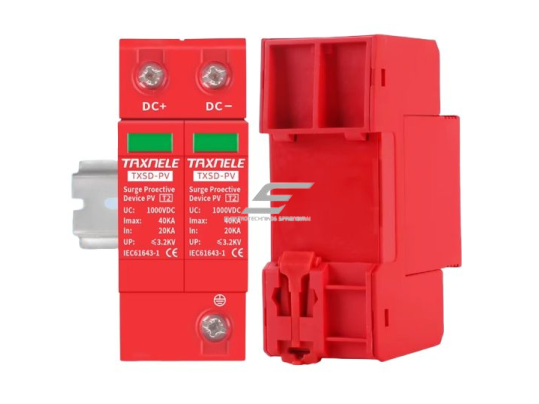

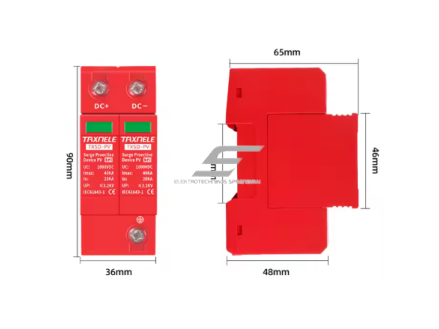

• Lengvas montavimas – standartinis tvirtinimas ant 35 mm DIN bėgelio, tinka visoms paskirstymo dėžėms.

• Saulės fotovoltinės elektrinės (PV sistemos)
• Saulės modulių eilių ir invertorių DC įvadų apsauga
• Pramoniniai ir komerciniai DC tinklai
• Ilgos lauko DC linijos nuo modulio iki invertoriaus
• Gyvenamosios paskirties saulės jėgainės iki 1000 V DC
• DC paskirstymo dėžės ant stogo ar prie žemės montavimo laikiklių
• Abu DC linijos galai – prie modulių ir prie invertoriaus, kai linija ilga ir lauke

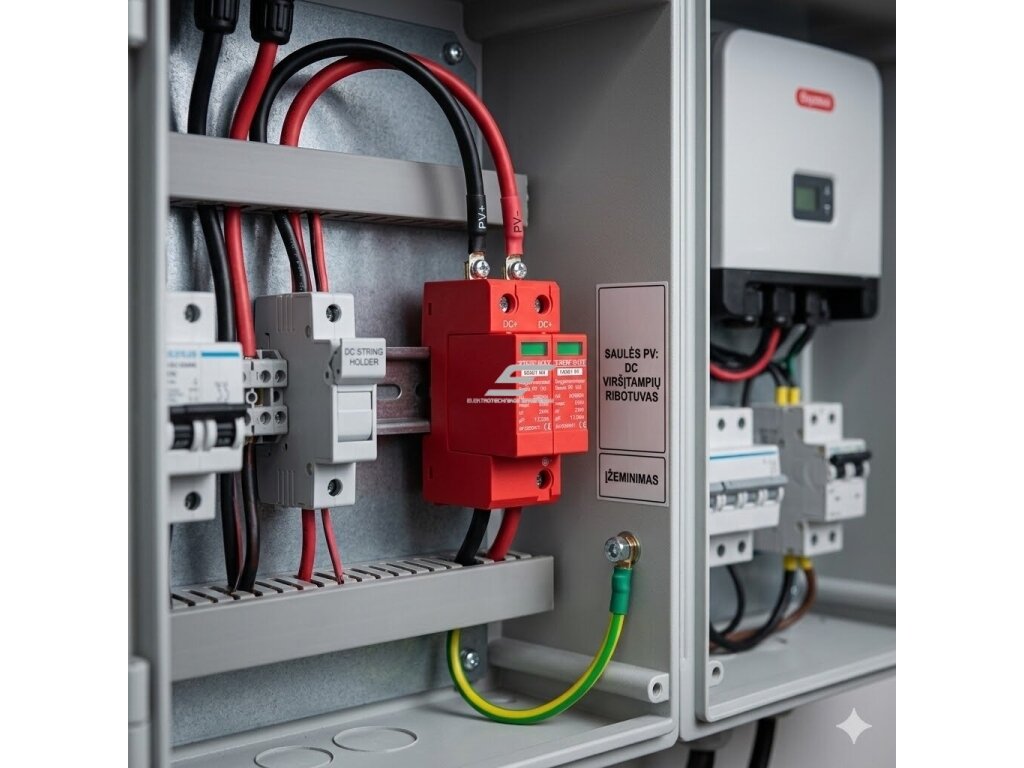

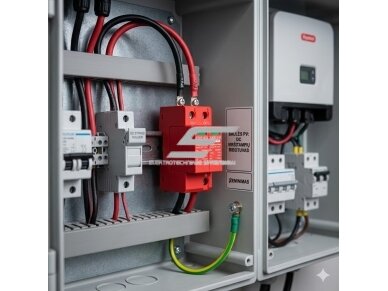

Jeigu stogo saulės elektrinę sudaro dvi 20 modulių eilės, sujungtos į invertorių per 30 m ilgio lauko kabelį, ribotuvas ES-TXSD-R240KA montuojamas DC paskirstymo dėžėje prie invertorio įvado. Netoli trenkus žaibui, indukuota įtampa DC linijoje per milisekundes gali pasiekti kelis tūkstančius voltų – ribotuvas per <25 ns nukreipia iki 40 kA srovės į įžeminimą ir sumažina liekamąją įtampą iki ≤3,2 kV, todėl invertorio DC įvadas nesudega.

• Montuokite kuo arčiau saugomos įrangos, jungiamuosius laidus darykite kuo trumpesnius.
• Prieš montavimą atjunkite sistemą nuo įtampos ir įsitikinkite, kad DC linija neįkrauta.
• Užtikrinkite kokybišką įžeminimo grandinę – be jos ribotuvo veiksmingumas sumažėja.
• Montuokite ant 35 mm DIN bėgelio uždaroje paskirstymo dėžėje – IP20 nėra skirta lauko sąlygoms be korpuso.
• Periodiškai tikrinkite būklės indikatorių, ypač po audrų ar žaibavimo.

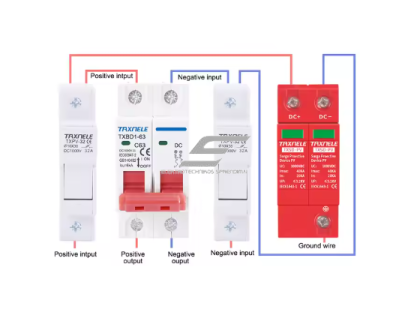

• Laikykitės gamintojo nurodyto prijungimo poliškumo ir sekos.

Greitas pasirinkimo gidas

Kur montuoti ribotuvą PV sistemoje?
Prie invertoriaus DC įvado arba abiejuose linijos galuose, kai kabelis ilgas ir eina lauke.

Kokią maksimalią DC įtampą atlaiko?
Iki 1000 V DC.

Kiek laiko reaguoja į viršįtampį?
Mažiau nei 25 nanosekundes.

Ar tinka montuoti lauke be dėžės?
Ne – apsaugos laipsnis tik IP20, reikalinga uždara paskirstymo dėžė.

Kaip žinoti, ar ribotuvas dar veikia?
Įrenginyje yra indikatorius, rodantis būklę realiu laiku.

Ar apsaugo nuo nuolatinio įtampos padidėjimo?
Ne – jis skirtas trumpalaikiams impulsiniams viršįtampiams, ne ilgalaikiams režimams.

Modulinis viršįtampių ribotuvas fotovoltinėms sistemoms | 2P

ES-TXSD-R240KA – modulinis dvipolis viršįtampių ribotuvas fotovoltinėms ir kitoms DC sistemoms iki 1000 V, montuojamas ant 35 mm DIN bėgelio. Slopina bendro ir diferencialinio režimo viršįtampius iki 40 kA (Imax), reaguoja per mažiau nei 25 ns ir turi būklės indikatorių, todėl tinka tiek namų, tiek pramoninėms saulės elektrinėms.
