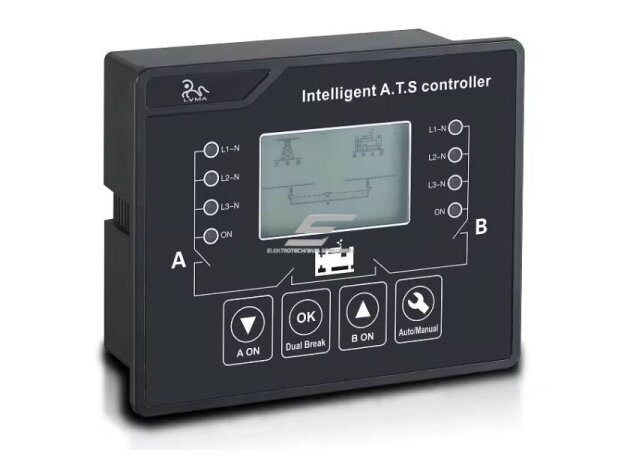

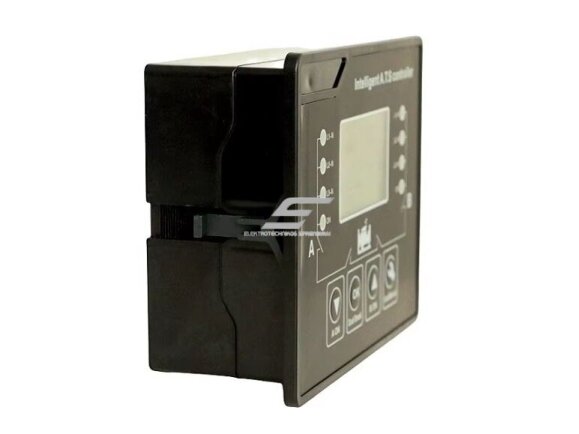

Panelinis | skaitmeninis | automatinis rezervinis automatinis galios perjungiklis generatoriams | elektros energijos nepertraukiamam tiekimui | 230V | RS485 | 150x122x62mm

Techninės specifikacijos

•  Montavimas: panelinis, įleidžiamas

•  Ekranas: LCD

• Įtampos valdymas:

•  Pagrindinio tinklo viršįtampis: 200-300 V (numatytas 270 V)

•  Pagrindinio tinklo žema įtampa: 100-200 V (numatytas 165 V)

•  Atsarginio tinklo viršįtampis: 200-300 V (numatytas 270 V)

•  Atsarginio tinklo žema įtampa: 100-200 V (numatytas 165 V)

• Perjungimo delsa:

•  Perjungimas į pagrindinį tinklą: 0-240 s (numatytas 1 s)

•  Perjungimas į atsarginį tinklą: 0-240 s (numatytas 1 s)

• Generatoriaus valdymas:

•  Paleidimo laikas: 0-240 s (numatytas 5 s)

•  Sustabdymo laikas: 0-240 s (numatytas 5 s)

•  Ryškumo reguliavimas: 0-10 (numatytas 8)

•  Programuojamos išvestys: 0-8

•  Ryšys: RS485

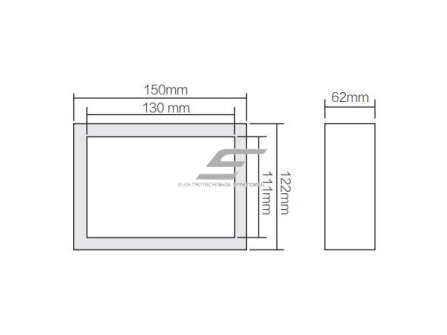

• Matmenys:

•   Angos dydis: 130x111 mm

•  Bendri matmenys: 150x122 mm

• Darbinė aplinka

•  Temperatūra: nuo -10 °C iki +60 °C

•  Aukštis virš jūros lygio: iki 2000 m

•  Taršos klasė: iki III lygio

•  Drėgmė: iki 50 % prie 40 °C; iki 90 % drėgniausią mėnesį, kai temperatūra ≤ 25 °C

Funkcijos

• Automatinis tinklo pasirinkimas: Aptikus pagrindinio tinklo fazės dingimą, viršįtampį ar žemą įtampą, apkrova perjungiama į atsarginį maitinimo šaltinį.
• Generatoriaus valdymas: Valdiklis automatiškai duoda paleidimo arba sustabdymo komandą generatoriui.
• Trys veikimo režimai:

•  Automatinis perjungimas ir automatinis grįžimas į pagrindinį tinklą.

•  Automatinis perjungimas be grįžimo - grįžtama tik rankiniu būdu.

•  Tinklo dalijimasis - pagrindinis tinklas naudojamas tol, kol nenutrūksta atsarginio tiekimo stabilumas.

•  Dviguba logika: Elektroninė ir elektrinė apsauga, užtikrinanti patikimą veikimą.

•  Apsauga nuo trikdžių: Atspari stipriam elektromagnetiniam poveikiui.

•  Savarankiškas įėjimas/išėjimas: Galimas tiek su automatinėmis komandomis, tiek be jų.

Naudojimas

• Buitiniam vartotojui: Užtikrina automatinį generatoriaus paleidimą dingus elektros tiekimui. Tinka privačiam namui, sodybai, garažui ar ūkiui, kuriame reikalinga patikima elektros rezervinė sistema.
• Inžinieriui: Leidžia tiksliai valdyti dviejų maitinimo šaltinių darbą, stebėti įtampas ir režimus. Patogus diegti elektros skydeliuose dėl kompaktiškos konstrukcijos. Palaiko ryšį per RS485, todėl integruojamas į automatikos sistemas.
• Elektromontuotojui: Tinka profesionaliems atsarginio maitinimo sprendimams: generatoriams, UPS sistemoms, transformatorinėms. Lengvai montuojamas į valdymo skydus. Aiškus LCD ekranas palengvina diagnostiką vietoje.

Pliusai

• Išsamus įtampos ir fazių trikdžių aptikimas
• Automatinis generatoriaus paleidimas ir sustabdymas
• Trys darbo režimai skirtingoms situacijoms
• LCDekranas aiškiam matomumui
• Patikimas veikimas net esant elektromagnetiniams trikdžiams
• RS485 ryšys sistemos integracijai
• Programuojamas delsos laikas ir funkcijos
• Kompaktiškas - lengvai telpa į skydus

Minusai

• Reikalauja profesionalaus pajungimo ir konfigūravimo
• Sudėtingesnis valdymas vartotojams, neturintiems elektrotechnikos žinių
