  • Nowość   Dławik kablowy z nakrętką i uszczelką | PG13.5 | do kabla Ø6–12 mm | czarny | IP67 | PG-13.5B

    Dławik kablowy z nakrętką i uszczelką | PG13.5 | do kabla Ø6–12 mm | czarny | IP67 | PG-13.5B

    Kod: PG-13.5B
    Pytanie do produktu
    Cena 0.27 € z VAT
    ( 0.22 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Czarny poliamidowy dławik kablowy z gwintem PG13.5 i nakrętką dociskową. Uszczelnia jeden okrągły kabel o średnicy zewnętrznej 6–12 mm – przewody trójfazowe 5×1,5–5×2,5 mm² (orientacyjnie – decyduje średnica zewnętrzna). Stopień ochrony IP67 (EN 60529), temperatura pracy −40…+85 °C.

  • Opis

    Dławik kablowy z nakrętką i uszczelką | PG13.5 | do kabla Ø6–12 mm | czarny | IP67 | PG-13.5B

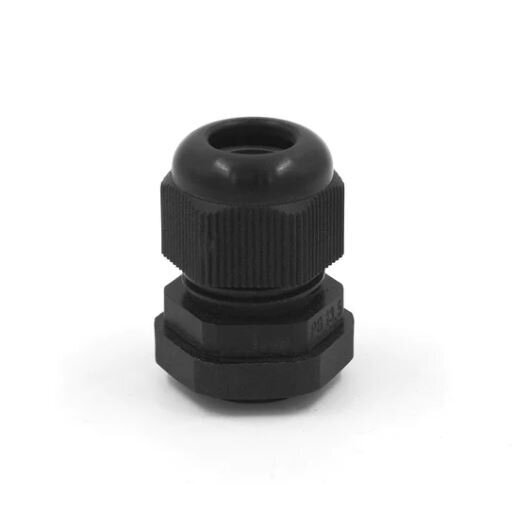

    PG-13.5B to czarny dławik kablowy PG13.5 z poliamidu. Wkręca się go w gwintowany otwór PG13.5 lub osadza w gładkim otworze Ø 20,4 mm i dokręca od środka przeciwnakrętką. Po dokręceniu nakrętki uszczelka obejmuje powłokę kabla i zamyka szczelinę między kablem a obudową.

    Najważniejsze:
    PG13.5 to największy rozmiar tej serii IP67, przeznaczony do przewodów trójfazowych 5×1,5–5×2,5 mm² zasilających silniki, sprężarki lub pompy ciepła. Zakres Ø6–12 mm i średnica zewnętrzna gwintu 20,4 mm pozwalają szczelnie wprowadzić grubszy kabel do skrzynki zaciskowej lub rozdzielnicy. Czarny kolor wybiera się do czarnych obudów urządzeń, osłon maszyn i ciemnych elewacji, na których szare wejście byłoby widoczne.
    Gwint
    PG13.5
    Ø kabla
    6–12 mm
    Ochrona
    IP67
    Temperatura
    −40…+85 °C

    Zasada działania

    Montaż. Po wyłączeniu napięcia w obudowie przygotowuje się otwór gwintowany PG13.5 lub otwór Ø 20,4 mm, wkręca i dokręca dławik, a następnie przekłada kabel przez poluzowaną nakrętkę.

    Działanie. Obracanie nakrętki ściska uszczelkę wokół kabla – równomiernie przylega ona do powłoki Ø6–12 mm i jednocześnie zabezpiecza kabel przed wyrwaniem.

    Efekt. Szczelne wejście IP67: pył nie przedostaje się do środka, a chwilowe zanurzenie (próba wg EN 60529 – do 1 m głębokości, 30 min) nie narusza szczelności.

    Dlaczego warto wybrać PG-13.5B?
    Pozwala szczelnie wprowadzić przewód trójfazowy do urządzenia bez redukcji: zakres Ø6–12 mm obejmuje większość przewodów 5×1,5–5×2,5 mm², a czarny kolor pasuje do czarnych obudów urządzeń.

    Specyfikacja techniczna

    Typ produktu Dławik kablowy z nakrętką i uszczelką
    Kod PG-13.5B
    Gwint PG13.5 (DIN 40430)
    Średnica zewnętrzna gwintu 20,4 mm
    Średnica zewnętrzna kabla 6–12 mm
    Liczba kabli 1
    Konstrukcja korpus z gwintem, nakrętka dociskowa, uszczelka
    Stopień ochrony IP67 (EN 60529)
    Temperatura pracy −40…+85 °C
    Materiał poliamid
    Kolor czarny

    Główne funkcje

    • Uszczelnienie IP67 – ochrona przed pyłem i chwilowym zanurzeniem.
    • Odciążenie kabla – dokręcona nakrętka zmniejsza naciąg na zaciskach.
    • Gwint PG13.5 – pasuje do standardowych otworów PG13.5, średnica zewnętrzna gwintu 20,4 mm.
    • Zakres Ø6–12 mm – przewody trójfazowe 5×1,5–5×2,5 mm² (orientacyjnie – decyduje średnica zewnętrzna).
    • Korpus z poliamidu – nie koroduje, nie przewodzi prądu, pracuje w zakresie −40…+85 °C.
    • Czarny kolor – pasuje do czarnych obudów urządzeń i ciemnych powierzchni.

    Gdzie się stosuje?

    • Skrzynki zaciskowe silników i pomp trójfazowych
    • Wejścia zasilania jednostek zewnętrznych pomp ciepła i klimatyzatorów
    • Podłączanie obrabiarek i sprężarek w warsztatach
    • Instalacje zewnętrzne i w pomieszczeniach wilgotnych, gdzie wymagane jest IP67
    • Obudowy urządzeń, do których kabel wchodzi przez ściankę
    • Naprawy, gdy wymienia się stare, popękane wejście kablowe
    • Czarne obudowy maszyn i urządzeń, ciemne elewacje

    Zastosowanie według potrzeb

    Dla elektryka utrzymania ruchu.
    Trójfazowe przewody silników i pomp mieszczą się zwykle w Ø6–12 mm – jeden rozmiar do większości podłączeń w skrzynkach zaciskowych.
    Dla projektanta.
    W specyfikacji wystarczy podać PG13.5, kabel Ø6–12 mm i IP67 – parametry są jednoznaczne, a alternatywa IP68 00841 (PG13.5, Ø6–12 mm) ma ten sam gwint.
    Dla producenta urządzeń.
    Czarny dławik pasuje do czarnej obudowy wyrobu – w produkcie seryjnym nie ma odcinających się szarych elementów.

    Praktyczne zastosowanie

    Jeśli podłączasz jednostkę zewnętrzną pompy ciepła przewodem 5×2,5 mm² o średnicy zewnętrznej ok. 11 mm, PG-13.5B nada się do wejścia do jednostki lub puszki rozłącznika zewnętrznego: kabel mieści się w zakresie Ø6–12 mm, a czarny dławik nie odcina się na ciemnej obudowie.

    Zalety

    • Określony zakres Ø6–12 mm dla jednego rozmiaru PG13.5
    • IP67 według EN 60529
    • Temperatura pracy −40…+85 °C – do pomieszczeń nieogrzewanych i urządzeń zewnętrznych
    • Poliamid – nie rdzewieje, nie przewodzi prądu
    • Dokręcona nakrętka jednocześnie uszczelnia i trzyma kabel
    • Czarny kolor – estetyczny wygląd na czarnych i ciemnych obudowach

    Wady / ograniczenia

    • IP67, nie IP68 – do stałego zanurzenia wybierz IP68 00841 (PG13.5, Ø6–12 mm) lub ES-PG13.5B.
    • Ograniczony zakres: do kabla cieńszego niż 6 mm wybierz PG-11B (PG11, Ø5–10 mm); do grubszego niż 12 mm – IP68 00858 (PG16, Ø10–14 mm).
    • Jeden dławik – jeden okrągły kabel; nie nadaje się do przewodów płaskich ani kilku żył.
    • Nie jest przegrodą ogniową – nie zastępuje ognioodpornych przepustów kablowych.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Prace w rozdzielnicy lub puszce wykonuj wyłącznie po odłączeniu napięcia i sprawdzeniu jego braku.
    • Po wierceniu usuń z obudowy wszystkie wióry – mogą spowodować zwarcie.
    • Wierć otwór według średnicy zewnętrznej gwintu 20,4 mm – w za dużym otworze szczelność nie jest zapewniona.
    • Dokręcaj nakrętkę, aż kabel przestanie się przesuwać w uszczelce; zbyt mocne dokręcenie może uszkodzić plastikowy gwint.
    • Wprowadzaj kabel od dołu lub z pętlą okapową, aby woda nie spływała po kablu do dławika.

    Szybki przewodnik wyboru

    Gwint PG13.5 (Ø 20,4 mm)
    Kabel Ø6–12 mm
    IP67, −40…+85 °C
    Czarny, poliamid
    Pasuje, gdy potrzebujesz:
    • wprowadzić trójfazowy przewód pięciożyłowy (Ø6–12 mm)
    • aby wejście pasowało do czarnej lub ciemnej obudowy
    • chronić wejście przed deszczem, pyłem i bryzgami
    Sprawdź przed użyciem:
    • Średnicę zewnętrzną kabla suwmiarką – musi wynosić 6–12 mm.
    • Rodzaj otworu: gwintowany PG13.5 lub gładki Ø 20,4 mm (wtedy potrzebna przeciwnakrętka).
    • Czy wejście będzie w pełnym słońcu – odporność na UV nie jest podana w naszych danych.
    Ważne przypomnienie: Dławik uszczelnia i trzyma jeden kabel, ale nie jest przegrodą ogniową i nie zastępuje dławika IP68, gdy wejście stale znajduje się pod wodą.

    FAQ

    Do jakiej grubości kabla pasuje PG-13.5B?
    Do kabla o średnicy zewnętrznej 6–12 mm – mierz powłokę, a nie przekrój żył w mm².
    Czy PG13.5 pasuje do przewodu 5×4 mm²?
    Tylko jeśli jego średnica zewnętrzna nie przekracza 12 mm; jeśli jest grubszy – wybierz IP68 00858 (PG16, Ø10–14 mm) lub Haupa 250050 (M25×1,5, Ø13–18 mm) do otworu metrycznego.
    Czy PG-13.5B nadaje się do stałej pracy pod wodą?
    Nie – IP67 dotyczy chwilowego zanurzenia; do stałego wybierz IP68 00841 (PG13.5, Ø6–12 mm).
    Jaki otwór jest potrzebny pod dławik PG13.5?
    Gwintowany otwór PG13.5 albo otwór gładki odpowiadający średnicy zewnętrznej gwintu 20,4 mm, z przeciwnakrętką od środka.
    Czy jest szara wersja PG13.5?
    W tej serii IP67 – nie; do szarej obudowy wybierz IP68 00841 (PG13.5, Ø6–12 mm) lub ES-PG13.5.
    Czy przez jeden dławik można przeprowadzić dwa przewody?
    Nie – uszczelka zamyka się tylko wokół jednego okrągłego kabla; dla każdego kabla użyj osobnego dławika.

    PG-13.5B – dławik kablowy PG13.5 Ø6–12 mm, czarny, IP67

    Czarny poliamidowy dławik kablowy PG13.5 PG-13.5B do jednego kabla Ø6–12 mm: przewody trójfazowe 5×1,5–5×2,5 mm² (orientacyjnie – decyduje średnica zewnętrzna). IP67, −40…+85 °C, do puszek, rozdzielnic i obudów urządzeń.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
