  • Nowość   Płyta przepustowa membranowa | do wycięcia 138×48 mm | 2× Ø12–21 + 2× Ø8–15 + 6× Ø5–8 mm | szara | IP55 | HT Hi Tech Polymers | HTB-10
    Nowość   Płyta przepustowa membranowa | do wycięcia 138×48 mm | 2× Ø12–21 + 2× Ø8–15 + 6× Ø5–8 mm | szara | IP55 | HT Hi Tech Polymers | HTB-10 1

    Płyta przepustowa membranowa | do wycięcia 138×48 mm | 2× Ø12–21 + 2× Ø8–15 + 6× Ø5–8 mm | szara | IP55 | HT Hi Tech Polymers | HTB-10

    Kod: Sandariklis HTB-10
    Pytanie do produktu
    Cena 4.71 € z VAT
    ( 3.89 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    HTB-10 to kompaktowa płyta przepustowa membranowa do mniejszego wycięcia 138 × 48 mm (typ B). Ma 10 otworów: 2 × Ø12–21 mm, 2 × Ø8–15 mm i 6 × Ø5–8 mm. IP55, −40…+130 °C, mocowanie przez otwory Ø7,5 mm.

  • Opis

    Płyta przepustowa membranowa | do wycięcia 138×48 mm | 2× Ø12–21 + 2× Ø8–15 + 6× Ø5–8 mm | szara | IP55 | HT Hi Tech Polymers | HTB-10

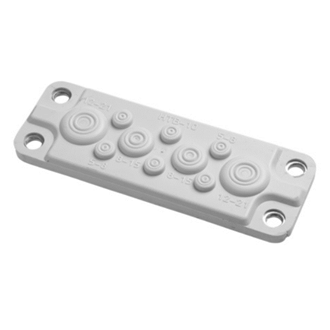

    HTB-10 to kompaktowa płyta przepustowa membranowa do mniejszego wycięcia 138 × 48 mm (typ B) – gdy płyta 216 × 84 mm nie mieści się na obudowie lub nie jest potrzebna. Ma 10 otworów: dwa Ø12–21 mm na kable zasilające, dwa Ø8–15 mm i sześć Ø5–8 mm na linie sterownicze i sygnałowe.

    Najważniejsze:
    W małych puszkach sterowniczych i rozdzielczych jest zwykle do dziesięciu kabli, a miejsca na dnie lub boku niewiele. HTB-10 mieści tyle kabli w jednym niewielkim wycięciu, więc nie trzeba wiercić kilku otworów pod osobne dławiki w ściance małej obudowy.
    Otwory
    10
    Ø kabla
    5–21 mm
    Ochrona
    IP55
    Wycięcie
    138 × 48 mm

    Zasada działania

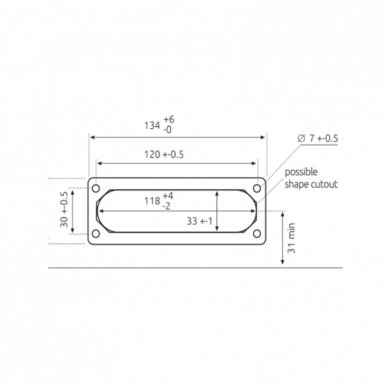

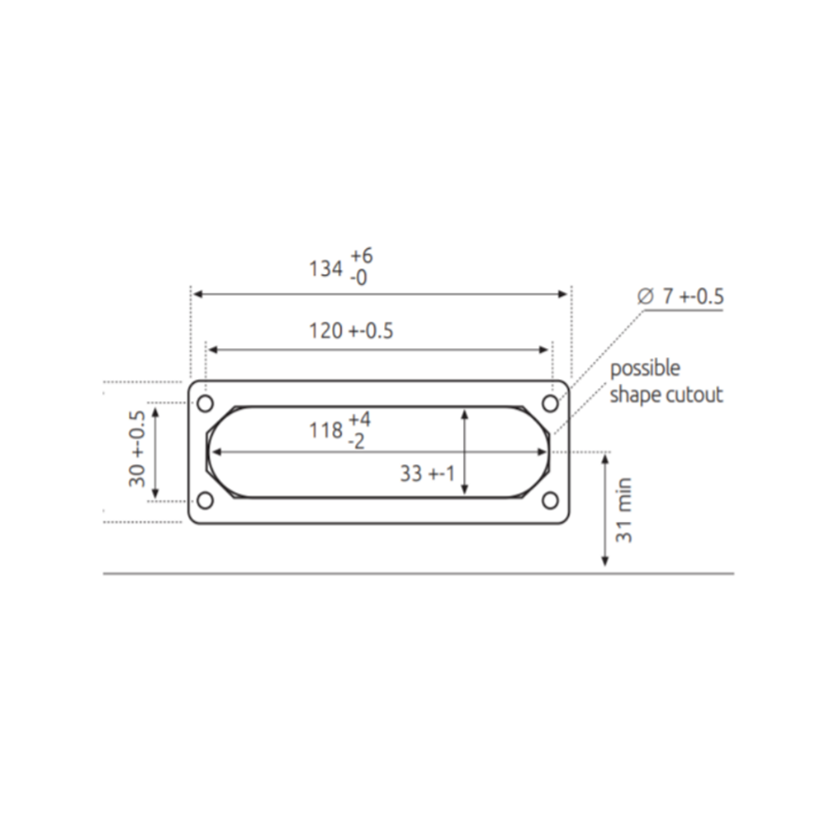

    Montaż: w obudowie wykonuje się wycięcie 138 × 48 mm i otwory montażowe Ø7,5 mm (rozstaw 120 / 30 mm), płytę przykręca się śrubami.

    Działanie: potrzebną membranę nacina się nieco mniej niż zewnętrzna Ø kabla, kabel przeciska się przez nią, a TPE szczelnie go obejmuje.

    Efekt: do 10 kabli przez jedno niewielkie wycięcie, szczelność IP55, niewykorzystane otwory pozostają zamknięte.

    Dlaczego HTB-10?
    HTB-10 przenosi wygodę płyty wielootworowej do małych obudów: jedno wycięcie 138 × 48 mm zamiast kilku otworów i dławików. Dwa większe otwory Ø12–21 mm pasują na kabel zasilający, a sześć małych – na czujniki, przyciski lub linie komunikacyjne.

    Specyfikacja techniczna

    Typ produktu Płyta przepustowa membranowa (kompaktowa)
    Kod HTB-10
    Producent HT Hi Tech Polymers Oy (Finlandia)
    Otwory i Ø kabla 2 × Ø12–21 mm; 2 × Ø8–15 mm; 6 × Ø5–8 mm
    Maks. liczba kabli 10
    Wycięcie w obudowie 138 × 48 mm (typ B, FL13)
    Otwory montażowe Ø7,5 mm, rozstaw 120 / 30 mm
    Stopień ochrony IP55 (EN 60529)
    Temperatura pracy −40…+130 °C
    Materiał TPE-SEBS, 50 ShA, bezhalogenowy
    Właściwości odporna na rozpryski oleju; do wnętrz i na zewnątrz
    Kolor szary (RAL7035)

    Główne funkcje

    • 2 otwory Ø12–21 mm – na kable zasilające lub grubsze
    • 2 otwory Ø8–15 mm – na linie średniej grubości
    • 6 otworów Ø5–8 mm – na cienkie linie sterownicze, czujnikowe i komunikacyjne
    • Kompaktowe wycięcie B 138 × 48 mm – do mniejszych obudów
    • IP55 – ochrona przed pyłem i strugą wody (EN 60529)
    • Bezhalogenowy TPE-SEBS – −40…+130 °C, wewnątrz i na zewnątrz

    Gdzie się stosuje?

    • Małe puszki automatyki i sterowania
    • Sterowniki automatyki bram, szlabanów i drzwi
    • Puszki sterowania wentylacją, ogrzewaniem i rekuperacją
    • Puszki rozdzielcze przy maszynach i urządzeniach
    • Puszki sterowania nawadnianiem i urządzeniami zewnętrznymi
    • Puszki rozdzielcze niskoprądowe i teletechniczne
    • Puszki przyłączeniowe fotowoltaiki i czujników

    Zastosowanie wg potrzeb

    Monterowi małych obudów automatyki.
    Jedno niewielkie wycięcie zamiast kilku otworów – szybsze przygotowanie obudowy i porządne wprowadzenie.
    Elektrykowi lub monterowi automatyki.
    Kable wprowadza się bez nakrętek dławików: naciąć membranę, przecisnąć kabel, zamocować wewnątrz.
    Serwisantowi urządzeń.
    Przy dodaniu czujnika lub przycisku wolny otwór już jest – nie trzeba wiercić puszki.

    Zastosowanie w praktyce

    Jeżeli do puszki sterowania bramą trzeba wprowadzić kabel zasilający, kabel silnika oraz linie fotokomórek, lampy sygnalizacyjnej i przycisków, HTB-10 przyjmuje je wszystkie przez jedno wycięcie 138 × 48 mm.

    Zalety

    • Do 10 kabli przez jedno niewielkie wycięcie
    • Trzy rozmiary otworów – od Ø5 do Ø21 mm
    • Pasuje do obudów, na których nie mieści się płyta 216 × 84 mm
    • Nieotwarte otwory pozostają zamknięte
    • −40…+130 °C, bezhalogenowa, wewnątrz i na zewnątrz

    Wady / ograniczenia

    • IP55, nie IP65 – gdzie potrzebne jest pyłoszczelne wprowadzenie, wybierz płytę IP65 (np. HTC-25 do wycięcia 216 × 84 mm)
    • Największy otwór Ø21 mm – grubsze kable wymagają płyty 216 × 84 mm, np. HTC-35
    • Membrana nie odciąża kabla przed wyrwaniem – mocuj kable wewnątrz puszki
    • Nie jest przegrodą ogniową

    Uwagi dotyczące bezpieczeństwa i montażu

    • Wycięcie wykonuj po odłączeniu napięcia lub przed montażem aparatury w puszce.
    • Po cięciu usuń zadziory i wióry – w małej obudowie łatwo trafiają na zaciski.
    • Nacinaj membranę nieco mniej niż zewnętrzna Ø kabla; w jednym otworze jeden kabel.
    • Zamocuj kable wewnątrz puszki, aby naciąg nie działał na membranę.
    • Przykręć płytę równomiernie do płaskiej powierzchni przez otwory Ø7,5 mm.

    Szybki przewodnik wyboru

    2 × Ø12–21 mm
    2 × Ø8–15 mm
    6 × Ø5–8 mm
    Wycięcie 138 × 48 mm
    Pasuje, gdy potrzebujesz:
    • wprowadzić do 10 kabli do małej puszki
    • kompaktowego wycięcia 138 × 48 mm
    • otworów rezerwowych na czujniki lub przyciski
    Sprawdź przed użyciem:
    • zewnętrzną Ø kabli – czy mieści się w 5–8, 8–15 lub 12–21 mm
    • czy IP55 wystarczy w danym środowisku
    • czy na obudowie zmieści się wycięcie 138 × 48 mm i otwory Ø7,5 mm (120 / 30 mm)
    Ważne przypomnienie: HTB-10 uszczelnia wprowadzenie kabli na poziomie IP55, ale nie odciąża ich przed wyrwaniem i nie jest przegrodą ogniową – mocuj kable wewnątrz.

    FAQ

    Do jakiego wycięcia jest HTB-10?
    Do wycięcia typu B 138 × 48 mm z otworami montażowymi Ø7,5 mm w rozstawie 120 / 30 mm.
    Ile kabli można wprowadzić?
    Do 10: 2 × Ø12–21 mm, 2 × Ø8–15 mm i 6 × Ø5–8 mm.
    Jaki stopień ochrony ma HTB-10?
    Producent podaje IP55.
    Czy HTB-10 pasuje do wycięcia 216 × 84 mm?
    Nie, to mniejsza płyta; do wycięcia 216 × 84 mm wybierz serię HTC, np. HTC-25.
    Czy można jej używać na zewnątrz?
    Tak, producent przewiduje użycie wewnątrz i na zewnątrz, −40…+130 °C.
    Czy trzeba zamykać niewykorzystane otwory?
    Nie, nieotwarte membrany pozostają zamknięte.

    Dokumentacja producenta

    Linki prowadzą do zewnętrznych stron. Sprawdzono 2026-10-04. W razie rozbieżności obowiązuje najnowsze wydanie producenta – lub skontaktuj się z nami.

    HTB-10 kompaktowa płyta do wycięcia 138 × 48 mm

    HTB-10 to płyta przepustowa membranowa IP55 do wycięcia 138 × 48 mm: otwory 2 × Ø12–21, 2 × Ø8–15 i 6 × Ø5–8 mm, do 10 kabli w małych obudowach.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
