  • NowośćPopularny przedmiot   Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe 5(6) A | 3×230/400 V | RS485 Modbus | odłączany wyświetlacz | DIN / panel | Carlo Gavazzi EM21072DAV53XOSX

    Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe 5(6) A | 3×230/400 V | RS485 Modbus | odłączany wyświetlacz | DIN / panel | Carlo Gavazzi EM21072DAV53XOSX

    Kod: EM21072DAV53XOSX
    Pytanie do produktu
    Cena 408.98 € z VAT
    ( 338.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Trójfazowy licznik energii do podłączenia przez przekładniki prądowe (…/5 A) w sieci 3×230/400 V. RS485 Modbus RTU, programowalne wyjście impulsowe i opatentowany odłączany wyświetlacz – montaż na szynie DIN lub w drzwiach rozdzielnicy. Wersja bez MID – do podliczania wewnętrznego (nierozliczeniowego).

  • Opis

    Modułowy trójfazowy licznik energii elektrycznej | przez przekładniki prądowe 5(6) A | 3×230/400 V | RS485 Modbus | odłączany wyświetlacz | DIN / panel | Carlo Gavazzi EM21072DAV53XOSX

    Carlo Gavazzi EM21 72D (kod EM21 72D AV5 3 X O S X) to kompaktowy trójfazowy licznik energii elektrycznej podłączany przez przekładniki prądowe o prądzie wtórnym 5 A. Przeznaczony do zasilań i obwodów o większych prądach, gdzie pomiar i podstawowe parametry sieci są potrzebne w systemie SCADA lub BMS przez RS485 Modbus RTU.

    Najważniejsze:
    Ponieważ prąd jest mierzony przez przekładniki, licznik pasuje do zasilania dowolnej wielkości – wystarczy dobrać przekładnik i wpisać jego przekładnię (do 999). Opatentowany odłączany wyświetlacz pozwala montować to samo urządzenie na szynie DIN lub w drzwiach rozdzielnicy (otwór 68×68 mm). Ta wersja jest bez MID – wskazania służą do podliczania wewnętrznego i zarządzania energią.
    Podłączenie
    Przez przekładniki, 5(6) A
    Sieć
    400 V L-L
    Interfejs
    RS485 Modbus RTU
    Montaż
    DIN lub panel
    ℹ
    Pomiar dwukierunkowy
    Dla tego kodu karta katalogowa producenta nie podaje osobnego rejestru energii oddanej – zliczane są całkowite kWh i kvarh. Jeśli pobór i oddawanie muszą być widoczne osobno, wybierz model z wyraźnie określonym pomiarem dwukierunkowym.

    Interfejsy komunikacyjne i integracja

    RS485 Modbus RTU (JBUS)
    Port 2-przewodowy do 1000 m, 9600 bps, do 247 adresów, izolacja 4000 V RMS – dane do SCADA, BMS, PLC lub systemu zarządzania energią.
    Wyjście impulsowe (opto-MOSFET)
    Programowalne 0,01–9,99 kWh/imp, do 70 mA, do 260 V AC/DC – do licznika impulsów, PLC lub rejestratora danych.

    Zasada działania

    Obwody prądowe podłącza się przez zewnętrzne przekładniki prądowe (…/5 A), napięciowe – bezpośrednio do sieci 400 V L-L; urządzenie zasila się z mierzonego napięcia (VL1–N, 18–260 V AC). Montaż na szynie DIN (4 moduły) lub, po odłączeniu wyświetlacza, w drzwiach rozdzielnicy.

    Urządzenie mierzy wartości TRMS napięć i prądów, moc czynną i bierną, PF, częstotliwość i kolejność faz, a energię przelicza według ustawionej przekładni prądowej (i napięciowej).

    Wynikiem są całkowite kWh i kvarh oraz wartości chwilowe na wyświetlaczu LCD, w interfejsie RS485 Modbus RTU i na wyjściu impulsowym.

    Dlaczego Carlo Gavazzi EM21 72D?
    Jedno kompaktowe urządzenie do zasilania o dużym prądzie: podłączenie przez przekładniki, Modbus i elastyczny montaż. Odłączany wyświetlacz jest szczególnie wygodny, gdy część pomiarowa jest w rozdzielnicy, a odczyt na drzwiach.

    Specyfikacja techniczna

    Typ produktu Modułowy trójfazowy licznik energii elektrycznej
    Producent / model Carlo Gavazzi EM21 72D
    Pełny kod EM21 72D AV5 3 X O S X
    Podłączenie Przez przekładniki prądowe (…/5 A)
    Zakres prądu 5(6) A; przeciążenie 6 A ciągłe, 120 A przez 500 ms
    Napięcie 400 V L-L (3×230/400 V)
    Częstotliwość 50/60 Hz
    Układy 3 fazy 4 lub 3 przewody, 2 fazy, 1 faza (programowalne)
    Przekładnia prądowa Programowalna do 999
    Klasa dokładności kWh: 1 (EN 62053-21), B (EN 50470-3); kvarh: 2 (EN 62053-23)
    MID Nie (wersja X) – do podliczania wewnętrznego (nierozliczeniowego)
    Taryfy Nie podano
    Mierzone wielkości W, var, PF, Hz, kolejność faz; VLL, VLN, A; całkowite kWh i kvarh
    Interfejsy RS485 Modbus RTU (JBUS), wyjście impulsowe
    Wyjście impulsowe Opto-MOSFET, 0,01–9,99 kWh/imp, do 70 mA, do 260 V AC/DC
    Zasilanie Własne 18–260 V AC (VL1–N), ≤2 VA / 1 W
    Wyświetlacz LCD 2 linie (7 + 3 cyfry), odłączany
    Moduły / wymiary 4 moduły DIN, 72×72×65 mm
    Otwór w panelu 68×68 mm
    Stopień ochrony Front IP50, zaciski IP20
    Temperatura pracy −25…+55 °C
    Normy IEC 60664, IEC 61010-1, EN 62053-21, EN 62053-23, EN 50470-3; CE, cULus

    Główne funkcje

    • Podłączenie przez przekładniki – do zasilania dowolnej wielkości
    • RS485 Modbus RTU – dane do SCADA, BMS lub PLC
    • Odłączany wyświetlacz – montaż na DIN lub w panelu
    • Parametry sieci – V, A, W, var, PF, Hz, kolejność faz
    • Programowalne impulsy – 0,01–9,99 kWh/imp
    • Zasilanie własne – bez osobnego zasilacza

    Czym różni się od podobnych modeli?

    Eastron SDM630MCT-2T Również przez przekładniki z RS485 Modbus, ale z MID i 2 taryfami – gdy wskazania służą do rozliczeń.
    Eastron SDM630MCT-ML-1 Przez przekładniki, Modbus, MID – alternatywa z MID dla projektów średniej klasy.
    Eastron SMART X96-1 Tablicowy 96×96 przez przekładniki z Modbus i MID – tylko montaż tablicowy.
    Schneider PowerLogic PM5110 / PM5330 Tablicowe analizatory mocy przez przekładniki – gdy potrzebna jest szersza analiza jakości sieci.

    Gdzie jest stosowany?

    • Zasilania budynków i zakładów przez przekładniki
    • Obwody dużej mocy i rozdzielnice
    • Monitoring energii w SCADA i BMS
    • Sprężarkownie, przepompownie, chłodnictwo
    • Punkty odczytu na drzwiach rozdzielnic
    • Audyty energetyczne i podział kosztów na działy

    Zastosowanie według potrzeb

    Dla automatyka.
    Dane Modbus RTU z obwodu o dużym prądzie bez dodatkowych konwerterów.
    Dla producenta rozdzielnic.
    Jedno urządzenie na szynę DIN lub drzwi – mniej różnych indeksów.
    Dla energetyka.
    Czytelne wartości kWh, kvarh i PF do wewnętrznej kontroli kosztów.

    Praktyczne zastosowanie

    Jeżeli zasilanie zakładu 250 A ma być widoczne w BMS, zamontuj trzy przekładniki 250/5 A, wpisz w EM21 przekładnię 50 i podłącz linię RS485 – dane pojawią się w systemie Modbus, a wyświetlacz można przenieść na drzwi rozdzielnicy.

    Zalety

    • Podłączenie przez przekładniki – limit prądu wyznacza przekładnik
    • RS485 Modbus RTU w standardzie
    • Odłączany wyświetlacz: montaż na DIN lub w panelu
    • Zasilanie z mierzonego napięcia
    • Programowalna przekładnia prądowa/napięciowa
    • Kompaktowy – 4 moduły DIN

    Wady / ograniczenia

    • Brak MID (wersja X) – do rozliczeń wybierz Eastron SDM630MCT-2T lub SDM630MCT-ML-1
    • Wymaga zewnętrznych przekładników prądowych
    • Karta katalogowa nie podaje funkcji taryf
    • Pomiar dwukierunkowy dla tego kodu nie jest podany
    • Front IP50 – montować w zamkniętej rozdzielnicy

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk przy odłączonym napięciu
    • Nigdy nie rozwieraj obwodu wtórnego przekładnika pod obciążeniem – najpierw go zewrzyj
    • Zabezpiecz obwody napięciowe bezpiecznikami
    • Dokładnie wpisz przekładnię i zachowaj zgodność faz napięcia i prądu
    • Linię RS485 prowadź skrętką z terminatorami na końcach

    Szybki przewodnik wyboru

    Przez przekładniki …/5 A
    RS485 Modbus RTU
    DIN lub panel
    Bez MID
    Pasuje, gdy potrzebujesz:
    • Pomiaru w obwodzie o dużym prądzie
    • Danych w systemie Modbus
    • Odczytu na drzwiach rozdzielnicy
    Sprawdź przed użyciem:
    • Czy do rozliczeń nie jest wymagany MID
    • Prąd wtórny przekładnika 5 A i przekładnię
    • Czy sieć to 400 V L-L
    Ważne przypomnienie: Ta wersja nie ma certyfikatu MID – jej wskazania nie nadają się do pomiarów rozliczeniowych. Licznik nie zastępuje też aparatów zabezpieczających ani analizatora jakości sieci.

    FAQ

    Czy ten model podłącza się bezpośrednio?
    Nie, wersja AV5 jest podłączana przez przekładniki prądowe o prądzie wtórnym 5 A.
    Czy ma MID?
    Nie, ostatnia litera X oznacza wersję bez MID; MID mają tylko wersje PF.
    Co oznacza litera S w kodzie?
    Port RS485 Modbus RTU.
    Co oznacza litera O?
    Jedno statyczne wyjście impulsowe opto-MOSFET.
    Czy można go montować w panelu?
    Tak, odłączany wyświetlacz pasuje do otworu 68×68 mm.
    Czy potrzebne jest osobne zasilanie?
    Nie, urządzenie zasila się z mierzonego napięcia VL1–N.

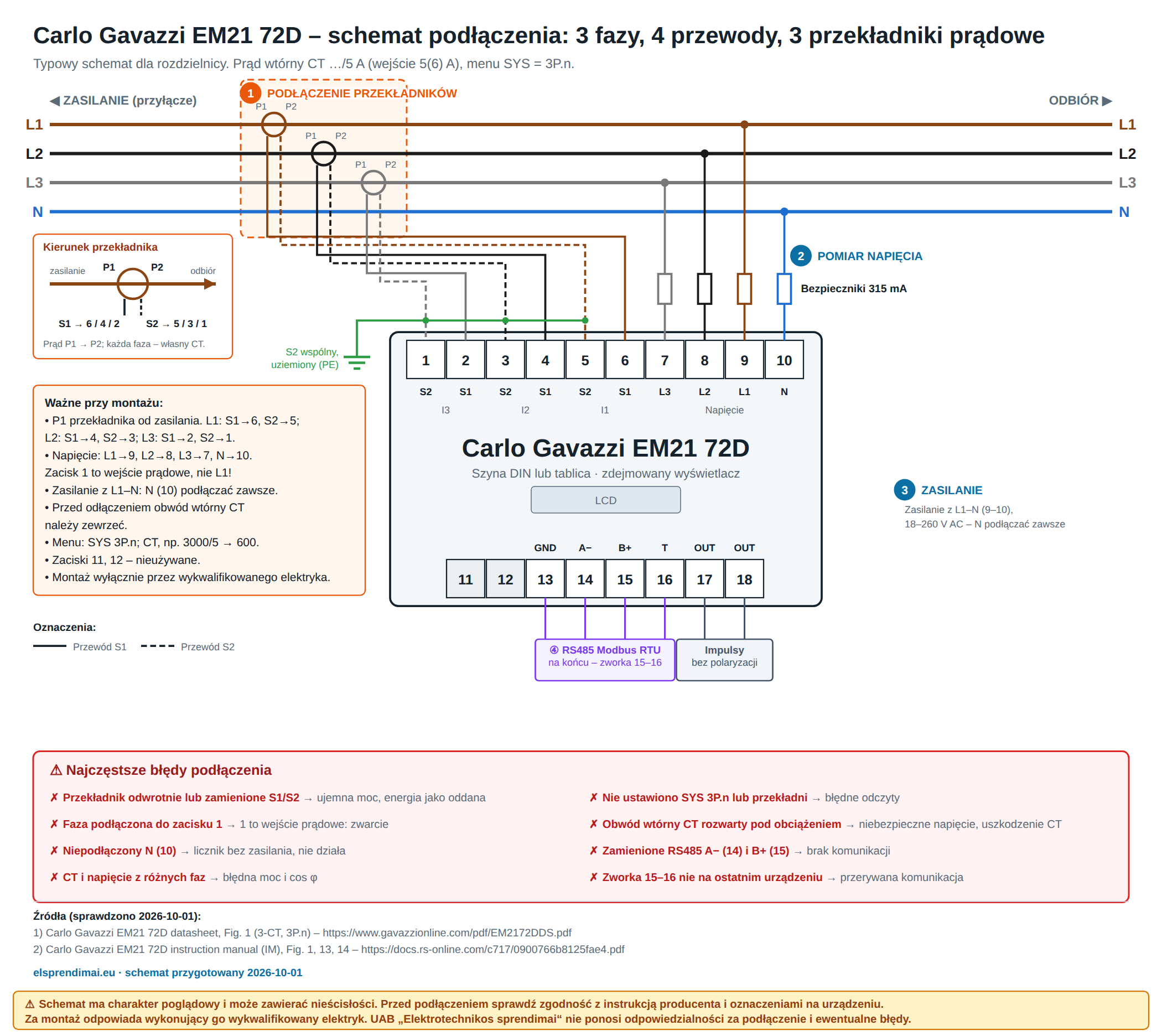

    Schemat podłączenia przez przekładniki prądowe

    Carlo Gavazzi EM21 72D – schemat podłączenia przez przekładniki prądowe, 3 fazy 4 przewody

    Kliknij schemat, aby otworzyć go w większym rozmiarze. Oznaczono: ① podłączenie przekładników, ② pomiar napięcia, ③ zasilanie, ④ RS485.

    ⚠ Schemat ma charakter poglądowy i może zawierać nieścisłości. Przed podłączeniem sprawdź zgodność z instrukcją producenta i oznaczeniami na urządzeniu.
    Za montaż odpowiada wykonujący go wykwalifikowany elektryk. UAB „Elektrotechnikos sprendimai“ nie ponosi odpowiedzialności za podłączenie i ewentualne błędy.

    Najczęstsze błędy podłączenia

    • Przekładnik odwrotnie lub zamienione S1/S2 – ujemna moc, energia jako oddana.
    • Faza podłączona do zacisku 1 – 1 to wejście prądowe: zwarcie.
    • Niepodłączony N (10) – licznik bez zasilania, nie działa.
    • CT i napięcie z różnych faz – błędna moc i cos φ.
    • Nie ustawiono SYS 3P.n lub przekładni – błędne odczyty.
    • Obwód wtórny CT rozwarty pod obciążeniem – niebezpieczne napięcie, uszkodzenie CT.
    • Zamienione RS485 A− (14) i B+ (15) – brak komunikacji.
    • Zworka 15–16 nie na ostatnim urządzeniu – przerywana komunikacja.

    Dokumenty i źródła

    Schemat przygotowano 2026-10-01 na podstawie instrukcji producenta. Ma charakter informacyjny – podczas montażu należy stosować się do instrukcji producenta i obowiązujących przepisów dotyczących instalacji elektrycznych.

    Carlo Gavazzi EM21 72D – licznik 3-fazowy przez przekładniki z Modbus

    Carlo Gavazzi EM21 72D AV5 3 X O S X to trójfazowy licznik przez przekładniki prądowe 5(6) A z RS485 Modbus RTU, wyjściem impulsowym i odłączanym wyświetlaczem do podliczania wewnętrznego.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
