  • Nowość   Trójfazowy licznik energii elektrycznej | 5(10) A przez przekładniki prądowe | 3×230/400 V | półpośredni | 1 taryfa | energia czynna | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.147-230.C110

    Trójfazowy licznik energii elektrycznej | 5(10) A przez przekładniki prądowe | 3×230/400 V | półpośredni | 1 taryfa | energia czynna | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.147-230.C110

    Kod: G3A.147-230.C110
    Pytanie do produktu
    Cena 152.15 € z VAT
    ( 125.74 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Produkowany na Litwie trójfazowy licznik energii czynnej podłączany przez przekładniki prądowe x/5 A – do pomiaru dużych przyłączy i linii. Klasa B wg EN 50470-3, 1 taryfa, wewnętrzny zegar, LCD. Obudowa tablicowa z mocowaniem trzypunktowym.

  • Opis

    Trójfazowy licznik energii elektrycznej | 5(10) A przez przekładniki prądowe | 3×230/400 V | półpośredni | 1 taryfa | energia czynna | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.147-230.C110

    ELGAMA-ELEKTRONIKA GAMA 300 G3A.147-230.C110 to produkowany na Litwie trójfazowy licznik energii elektrycznej podłączany przez przekładniki prądowe o prądzie wtórnym 5 A w sieci 4-przewodowej 3×230/400 V. Przeznaczony do pomiaru energii czynnej na przyłączach i liniach, gdzie prąd jest zbyt duży dla liczników bezpośrednich.

    Najważniejsze:
    Wersja G3A ma wewnętrzny zegar czasu rzeczywistego i programowalne taryfy – ta konfiguracja jest dostarczana z jedną taryfą, portem optycznym IEC 62056-21 i wyjściem impulsowym S0. Prąd 5(10) A oznacza pracę ze standardowymi przekładnikami prądowymi x/5 A, a klasa dokładności B wg EN 50470-3 odpowiada poziomowi pomiarów rozliczeniowych.
    Podłączenie
    Przez przekładniki x/5 A
    Prąd
    5(10) A
    Dokładność
    Klasa B
    Taryfy
    1 taryfa
    ℹ
    Pomiar dwukierunkowy
    W oznaczeniu producenta dla tego kodu brak kodu rodzajów energii (F), więc oddzielny pomiar poboru i oddania nie jest potwierdzony. Jeśli trzeba osobno widzieć energię pobraną z sieci i oddaną do sieci, wybierz wersję GAMA 300 z kodem F2 lub F4 (dwukierunkowa energia czynna).

    Interfejsy komunikacyjne i integracja

    Port optyczny IEC 62056-21
    Odczyt wskazań, rejestrów taryfowych i parametrów głowicą optyczną na miejscu – tak pracują energetycy i kontrolerzy pomiarów.
    Wyjście impulsowe S0
    Galwanicznie izolowane wyjście impulsowe wg IEC 62053-31 dla energii czynnej – do PLC, BMS lub rejestratora danych. W tej konfiguracji nie ma RS485 ani M-Bus.

    Zasada działania

    Licznik mocuje się trzema wkrętami do płyty rozdzielnicy (wymiary montażowe wg DIN 43857). Obwody napięciowe podłącza się do L1, L2, L3 i N, a obwody prądowe – do uzwojeń wtórnych trzech przekładników prądowych x/5 A.

    Trójelementowy układ pomiarowy zlicza energię czynną we wszystkich fazach od 0,2 % prądu znamionowego; wewnętrzny zegar steruje taryfami.

    Wskazania według taryf są wyświetlane na LCD. Aby uzyskać rzeczywiste zużycie, wskazanie mnoży się przez przekładnię przekładników (np. 200/5 A = 40), jeśli nie wprowadzono jej do parametrów licznika.

    Dlaczego GAMA 300 G3A.147-230.C110?
    Pozwala z dokładnością klasy rozliczeniowej mierzyć przyłącza rzędu setek amperów przez standardowe przekładniki x/5 A w tej samej obudowie tablicowej, co w szafkach pomiarowych operatorów. Wewnętrzny zegar przełącza taryfy bez sygnału zewnętrznego.

    Specyfikacja techniczna

    Typ produktu Trójfazowy licznik energii czynnej do podłączenia przez przekładniki prądowe
    Producent / model ELGAMA-ELEKTRONIKA (Litwa) / GAMA 300 G3A.147-230.C110
    Typ (seria) G3A – LCD, wewnętrzny zegar czasu rzeczywistego, 1–4 programowalne taryfy
    Sposób podłączenia Przez przekładniki prądowe x/5 A, 3 elementy, 4 przewody (L1, L2, L3, N)
    Prąd 5(10) A (In 5 A, Imax 10 A – prąd wtórny przekładnika)
    Czułość (prąd rozruchu) 0,2 % In (10 mA)
    Napięcie znamionowe 3×230/400 V AC, sieć 4-przewodowa
    Zakres napięcia pracy −20…+15 % Un
    Częstotliwość 50 Hz
    Klasa dokładności B wg EN 50470-3 / 1 wg IEC 62053-21
    Zgodność metrologiczna Seria GAMA 300 – zgodność z dyrektywą MID 2004/22/WE (instrukcja producenta); oznakowanie MID i rok legalizacji sprawdź na konkretnym liczniku
    Taryfy 1 (dostarczana konfiguracja); G3A pozwala zaprogramować 1–4 taryfy według wewnętrznego zegara
    Mierzone wielkości Energia czynna (kWh)
    Interfejs komunikacyjny Port optyczny IEC 62056-21
    Wyjście impulsowe 1 × S0 (energia czynna), wg IEC 62053-31
    Wyświetlacz LCD
    Montaż Mocowanie trzypunktowe na płycie rozdzielnicy, wymiary montażowe wg DIN 43857 (nie na szynę DIN)
    Wymiary 260 × 175 × 80 mm (z osłoną zacisków)
    Masa < 1,4 kg
    Stopień ochrony IP51 standardowo, IP53 – opcja producenta (podane na tabliczce)
    Temperatura pracy −40…+70 °C (wersje z baterią), −25…+70 °C (z superkondensatorem)
    Normy EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62052-11, IEC 62056-21

    Główne funkcje

    • Podłączenie przez przekładniki x/5 A – pasuje do każdego przyłącza z odpowiednio dobranymi przekładnikami.
    • Klasa B / klasa 1 – dokładność wg EN 50470-3 i IEC 62053-21.
    • Wewnętrzny zegar czasu rzeczywistego – taryfami steruje sam licznik.
    • Port optyczny IEC 62056-21 – odczyt głowicą optyczną.
    • Wyjście impulsowe S0 – integracja z PLC lub BMS.
    • Czułość 0,2 % In – mierzy też małe obciążenie przez duże przekładniki.

    Czym różni się od podobnych modeli?

    ELGAMA GAMA 300 G3A.147-230.F11 Również przez przekładniki 5(10) A, ale 2 taryfy i F11 (moc maks., wartości chwilowe); ten – 1 taryfa, port optyczny i S0.
    ELGAMA GAMA 300 G3A.144-230.F14 Bezpośredni 5(100) A z 4 taryfami; G3A.147 jest przeznaczony do większych prądów przez przekładniki prądowe.
    Eastron SDM630MCT-2T Modułowy wielofunkcyjny licznik na szynę DIN przez przekładniki z RS485 Modbus i MID; GAMA 300 – tablicowy licznik klasy rozliczeniowej.
    Schneider PowerLogic PM5330 / PM5110 Tablicowe analizatory mocy przez przekładniki z rozszerzoną analizą sieci; GAMA 300 – licznik do pomiaru energii.

    Gdzie się stosuje?

    • Przyłącza firm i budynków powyżej 100 A
    • Pomiar po stronie 0,4 kV stacji transformatorowych
    • Hale produkcyjne i magazyny
    • Centra handlowe i biurowe
    • Kompleksy rolnicze
    • Pomiar dużych linii i rozdzielnic

    Zastosowanie według potrzeb

    Elektrykom.
    Standardowa obudowa tablicowa i podłączenie x/5 A – czytelny, znany schemat.
    Energetykom.
    Pomiar klasy rozliczeniowej, wskazania według taryf i wewnętrzny zegar.
    Firmom.
    Kontrola zużycia dużych przyłączy i podział kosztów według taryf.

    Praktyczne zastosowanie

    Jeśli przyłącze budynku produkcyjnego ma 400 A i potrzebny jest oddzielny pomiar, instaluje się trzy przekładniki 400/5 A, ich obwody wtórne łączy przez listwę probierczą z GAMA 300 G3A.147, a zużycie oblicza, mnożąc wskazanie przez współczynnik 80 (jeśli nie wprowadzono go do licznika).

    Zalety

    • Klasa B wg EN 50470-3, klasa 1 wg IEC 62053-21
    • Podłączenie przez standardowe przekładniki prądowe x/5 A
    • Wewnętrzny zegar czasu rzeczywistego do taryf
    • Port optyczny IEC 62056-21 i wyjście S0
    • Standardowa obudowa tablicowa z mocowaniem trzypunktowym
    • Producent – ELGAMA-ELEKTRONIKA, Litwa

    Wady / ograniczenia

    • Przekładniki prądowe i listwę probierczą trzeba kupić i zamontować osobno
    • Nie na szynę DIN – do rozdzielnicy modułowej wybierz np. Eastron SDM630MCT-2T
    • Energia bierna i oddanie nie są potwierdzone dla tego kodu
    • Brak RS485 Modbus – dla magistrali wybierz Eastron SDM630MCT-2T
    • Do 100 A prościej zastosować bezpośredni G3A.144 / G3E.144

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie może wykonać wyłącznie wykwalifikowany elektryk przy odłączonym obwodzie i sprawdzonym braku napięcia.
    • Nigdy nie rozwieraj obwodu wtórnego obciążonego przekładnika prądowego – rozwarte uzwojenie wtórne wytwarza niebezpieczne napięcie; stosuj listwę probierczą ze zwieraczami.
    • Obwody napięciowe podłączaj przez oddzielne bezpieczniki lub wyłączniki nadprądowe.
    • Zachowaj zgodność faz: obwód wtórny każdego przekładnika musi odpowiadać napięciu tej samej fazy, a kierunek P1/P2 – przepływowi energii.
    • Nie naruszaj plomb producenta – w przeciwnym razie wskazania tracą ważność metrologiczną.

    Szybki przewodnik wyboru

    Przez przekładniki x/5 A
    5(10) A
    Klasa B
    1 taryfa
    Sprawdzi się, gdy potrzebujesz:
    • pomiaru klasy rozliczeniowej na przyłączach powyżej 100 A
    • 1 taryfa z wewnętrznym zegarem
    • licznika tablicowego z mocowaniem trzypunktowym
    Sprawdź przed użyciem:
    • czy prąd wtórny przekładników to 5 A i klasa dokładności jest odpowiednia
    • czy w szafce jest miejsce na licznik i listwę probierczą
    • czy na tabliczce jest wymagane oznakowanie MID i rok legalizacji
    Ważne przypomnienie: Licznik tylko mierzy energię – nie chroni przed przeciążeniem ani zwarciem, a przekładnię przekładników trzeba uwzględnić przy obliczaniu rzeczywistego zużycia.

    FAQ

    Czy ten licznik podłącza się bezpośrednio do 100 A?
    Nie – kod „147” oznacza podłączenie przez przekładniki prądowe, 5(10) A.
    Jakie przekładniki są potrzebne?
    x/5 A, dobrane do prądu przyłącza, np. 200/5 A lub 400/5 A.
    Ile taryf?
    1 taryfa w dostarczanej konfiguracji; G3A pozwala zaprogramować 1–4.
    Czy montuje się go na szynie DIN?
    Nie, to obudowa tablicowa z mocowaniem trzypunktowym wg DIN 43857.
    Czy mierzy energię oddaną do sieci?
    Dla tego kodu nie jest to potwierdzone – do tego wybierz GAMA 300 z kodem F2 / F4.
    Czy ma MID?
    Seria GAMA 300 jest produkowana zgodnie z dyrektywą MID; oznakowanie MID konkretnego licznika sprawdź na tabliczce.

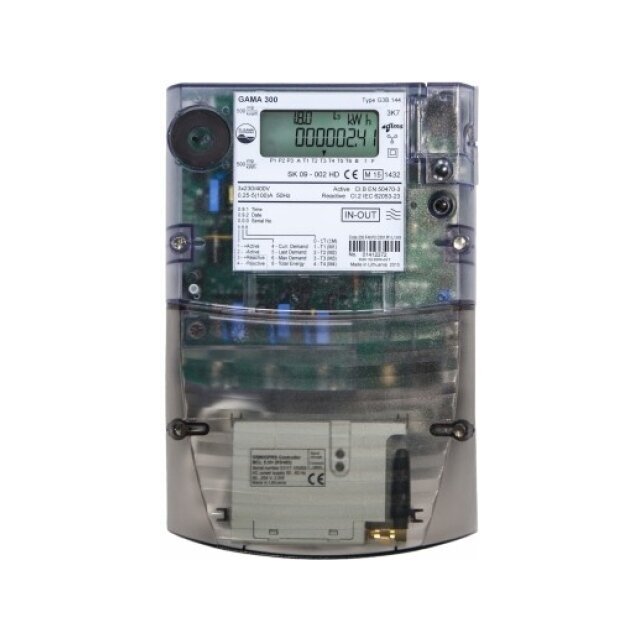

    ELGAMA GAMA 300 G3A.147-230.C110 – trójfazowy licznik półpośredni

    Produkowany na Litwie trójfazowy licznik energii czynnej przez przekładniki prądowe x/5 A, 5(10) A, klasa B, 1 taryfa, do montażu tablicowego.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
