    Modułowy wielofunkcyjny licznik energii elektrycznej | 3F | 1/5 A przez przekładniki prądowe | 2 taryfy | RS485 Modbus | MID | DIN | Eastron SDM630MCT-2T

    Kod: SDM630MCT-2T
    Pytanie do produktu
    Cena 144.72 € z VAT
    ( 119.60 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    SDM630MCT-2T – trójfazowy wielofunkcyjny licznik energii na szynę DIN, przeznaczony do podłączenia przez standardowe przekładniki prądowe o uzwojeniu wtórnym 1 A lub 5 A, z prądem pierwotnym od 1 do 9999 A. Urządzenie mierzy dwukierunkowo, posiada rozliczanie dwóch taryf, interfejs RS485 Modbus RTU i jest certyfikowane zgodnie z MID. Stosowany na przyłączach przemysłowych, w elektrowniach fotowoltaicznych, budynkach komercyjnych i wielorodzinnych, gdzie prąd przekracza możliwości połączenia bezpośredniego.

  • Opis

    Modułowy wielofunkcyjny licznik energii elektrycznej | 3F | 1/5 A przez przekładniki prądowe | 2 taryfy | RS485 Modbus | MID | DIN | Eastron SDM630MCT-2T

    SDM630MCT-2T – trójfazowy wielofunkcyjny licznik energii na szynę DIN, przeznaczony do podłączenia przez standardowe przekładniki prądowe o uzwojeniu wtórnym 1 A lub 5 A, z prądem pierwotnym od 1 do 9999 A. Urządzenie mierzy dwukierunkowo, posiada rozliczanie dwóch taryf, interfejs RS485 Modbus RTU i jest certyfikowane zgodnie z MID. Stosowany na przyłączach przemysłowych, w elektrowniach fotowoltaicznych, budynkach komercyjnych i wielorodzinnych, gdzie prąd przekracza możliwości połączenia bezpośredniego.

    Główna myśl:
    Powyżej 100 A licznika nie można już podłączyć bezpośrednio – potrzebne są przekładniki prądowe, a większość istniejących rozdzielnic ma już przekładniki CT o uzwojeniu wtórnym 1 A lub 5 A. SDM630MCT-2T współpracuje właśnie z nimi, z dokładnością klasy 0,5S, dlatego nadaje się nawet przy niewielkim obciążeniu (prąd rozruchowy od 20 mA). Dwie taryfy i pomiar dwukierunkowy pozwalają oddzielnie rozliczać dostawę z sieci oraz energię z generatora lub elektrowni fotowoltaicznej, a zatwierdzenie MID pozwala wykorzystywać wskazania do rozliczeń.
    Wejście prądowe
    1 A / 5 A wtórne CT, 1–9999 A pierwotne CT
    Napięcie
    230 V L-N / 120 V L-N (80–120% Un)
    Komunikacja / taryfy
    RS485 Modbus RTU, 2 wyjścia impulsowe, 2 taryfy
    Certyfikat / montaż
    MID (2014/32/UE), EN 50470-3:2022; szyna DIN, 4 moduły

    Zasada działania

    Przewód pierwotny każdej fazy przechodzi przez przekładnik prądowy, a jego wyjście wtórne 1 A lub 5 A podłączane jest do zacisków prądowych licznika. W ustawieniach wprowadza się prąd pierwotny CT (1–9999 A) oraz, jeśli stosowane są przekładniki napięciowe, współczynnik PT – licznik sam przelicza wskazania na wartości pierwotne. Pomiar RMS z harmonicznymi wykonywany jest w układach 3P4W, 3P3W lub 1P2W, a energia czynna rejestrowana jest z dokładnością klasy 0,5S zgodnie z IEC 62053-22 (klasy MID B i C).

    Energia sumowana jest oddzielnie w kierunku poboru i oddawania oraz oddzielnie dla każdej z dwóch taryf. Taryfa przełączana jest według czasu lub według źródła energii – na przykład dostawa z sieci w jednym rejestrze, energia z generatora lub elektrowni fotowoltaicznej w drugim. Dane dostępne są na wyświetlaczu, przez dwa wyjścia impulsowe oraz przez RS485 Modbus RTU (1200–38400 bps, do 1000 m, adresy 1–247, czas odpowiedzi < 100 ms).

    Dlaczego warto wybrać SDM630MCT-2T?
    Pozwala w istniejącej rozdzielnicy z przekładnikami 5 A umieścić nowoczesny licznik MID bez wymiany CT, a przez rejestry Modbus BMS lub system monitoringu PV otrzymuje napięcia, prądy, moc, współczynnik mocy i wskazania liczników energii w obu kierunkach. Rejestry dwóch taryf pozwalają precyzyjnie podzielić koszty między różne źródła lub strefy czasowe bez dodatkowego wyposażenia.

    Specyfikacja techniczna

    Model SDM630MCT-2T
    Typ produktu Modułowy wielofunkcyjny trójfazowy licznik energii (przez CT 1/5 A)
    Wejście prądowe 1 A / 5 A wtórne CT, 1–9999 A pierwotne CT
    Napięcie 230 V L-N / 120 V L-N (80–120% Un)
    Prąd startowy / minimalny od 20 mA / 0,25 A
    Typ pomiaru RMS z harmonicznymi (3P, 3P+N)
    Układy 3P4W / 3P3W / 1P2W
    Klasa energii czynnej 0,5S (IEC 62053-22), klasy MID B i C
    Klasa energii biernej Klasa 2 (IEC 62053-23)
    Dokładność U / I / moc / PF ± 0,5% / ± 0,5% / ± 1% / ± 1%
    Komunikacja / taryfy RS485 Modbus RTU, 2 wyjścia impulsowe, 2 taryfy
    Parametry RS485 1200–38400 bps, do 1000 m, adresy 1–247, czas odpowiedzi < 100 ms
    Zasilanie Wymagane oddzielne zasilanie pomocnicze AC/DC
    Certyfikat / montaż MID (2014/32/UE), EN 50470-3:2022; szyna DIN, 4 moduły
    Szerokość 72 mm (4 moduły)
    Inne certyfikaty ETL (Intertek)

    Główne funkcje

    • Pomiar przez przekładniki 1/5 A – kompatybilny ze standardowymi przemysłowymi przekładnikami prądowymi do 9999 A prądu pierwotnego.
    • Rozliczanie dwukierunkowe – osobne rejestry dla dostawy z sieci i energii z generatora lub elektrowni fotowoltaicznej.
    • Dwie taryfy – rozliczanie według czasu lub według źródła energii.
    • Dokładność klasy 0,5S – wiarygodne wskazania nawet przy niewielkim obciążeniu, od 20 mA.
    • RS485 Modbus RTU – integracja z systemami SCADA, BMS i monitoringu PV na odległość do 1000 m.
    • Pełny zestaw parametrów – moc czynna, bierna, pozorna i energia, U, I, Hz, PF.

    Gdzie jest stosowany?

    • Przyłącza przemysłowe i stacje transformatorowe z istniejącymi przekładnikami prądowymi 5 A
    • Przyłącza elektrowni fotowoltaicznych – oddzielne rozliczanie produkcji i dostawy z sieci
    • Kontrola energii generatorów diesla i źródeł rezerwowych
    • Budynki komercyjne – pomiar rozliczeniowy najemców powyżej 100 A
    • Monitorowanie zużycia wspólnych przyłączy budynków wielorodzinnych
    • Systemy bilansowania energii i podziału kosztów

    Zastosowanie według potrzeb

    Dla użytkownika domowego.
    Do przyłącza domowego do 100 A rozsądniej jest wybrać model bezpośredni (SDM630-MT). SDM630MCT-2T ma sens w przypadku dużej gospodarki rolnej lub obiektu o dużej mocy, gdzie przyłącze ma już CT lub gdzie trzeba oddzielnie rozliczać energię z generatora.
    Dla firm i przemysłu.
    To standardowe rozwiązanie dla przyłącza powyżej 100 A: pomiar MID do podziału kosztów, dwie taryfy do rozdzielenia dzień/noc lub sieć/generator, dane Modbus do zarządzania energią.
    Dla elektryka / inżyniera.
    Sprawdź uzwojenie wtórne CT (1 A czy 5 A) i klasę dokładności – do pomiaru rozliczeniowego CT nie może mieć gorszej klasy niż licznik. Zaplanuj zasilanie pomocnicze, magistralę RS485 i adres Modbus; prąd pierwotny CT i współczynnik PT wprowadź w ustawieniach przed plombowaniem.

    Przykład praktyczny

    Na przyłączu zakładu produkcyjnego 400 A, w rozdzielnicy zamontowane są już przekładniki prądowe 400/5 A. Zamiast starego licznika indukcyjnego montowany jest SDM630MCT-2T, ustawiany jest prąd pierwotny 400 A. Pierwsza taryfa rejestruje zużycie dzienne, druga – nocne, a rejestr oddawania pokazuje, ile 200 kW instalacja fotowoltaiczna na dachu oddaje do sieci w weekendy. Przez RS485 system EMS co minutę odczytuje moc i, zbliżając się do dopuszczalnej granicy 350 kW, tymczasowo ogranicza pracę sprężarek.

    Zalety

    • Zatwierdzenie MID – wskazania nadają się do oficjalnego i rozliczeniowego pomiaru.
    • Standardowe CT – współpracuje z dowolnymi przekładnikami 1 A / 5 A do 9999 A.
    • Dwie taryfy – elastyczny podział kosztów według czasu lub źródła.
    • Pomiar dwukierunkowy – nadaje się do elektrowni fotowoltaicznych i generatorów.
    • Wysoka dokładność – klasa 0,5S, prąd startowy od 20 mA.
    • Długa magistrala – RS485 do 1000 m, czas odpowiedzi krótszy niż 100 ms.

    Wady / ograniczenia

    • Wymagane zasilanie pomocnicze AC/DC – bez niego licznik nie działa.
    • Nie nadaje się do połączenia bezpośredniego – wymagane przekładniki prądowe, które nie wchodzą w skład zestawu.
    • Tylko dwie taryfy – do bardziej złożonych schematów taryfowych potrzebny jest model 4-taryfowy.
    • Brak Wi-Fi ani Ethernet – do zdalnego monitoringu potrzebna jest sieć RS485 lub konwerter.
    • Konfiguracja (CT, PT, taryfy, Modbus) wymaga wiedzy technicznej.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Nigdy nie odłączaj obwodu wtórnego CT, gdy przez obwód pierwotny płynie prąd – otwarty obwód wtórny wytwarza niebezpieczne napięcie; stosuj zaciski zwierające.
    • Obwody pomiaru napięcia i zasilania pomocniczego zabezpiecz oddzielnymi bezpiecznikami niskoprądowymi zgodnie z kartą katalogową producenta.
    • Sprawdź kierunek CT (P1 od strony sieci) oraz zgodność faz z zaciskami napięciowymi – błąd objawia się ujemną mocą lub niskim PF.
    • Do pomiaru rozliczeniowego stosuj przekładniki CT nie gorszej klasy niż 0,5S; w przeciwnym razie dokładność licznika nie zostanie wykorzystana.
    • RS485 – ekranowany kabel skrętkowy, terminacja na obu końcach, unikalny adres.
    • Rozdzielnica musi zapewniać warunki wewnętrzne; stopień ochrony zgodnie z kartą katalogową producenta.

    Szybki przewodnik wyboru

    Wejście prądowe
    1 A / 5 A wtórne CT, 1–9999 A pierwotne CT
    Napięcie
    230 V L-N / 120 V L-N (80–120% Un)
    Komunikacja / taryfy
    RS485 Modbus RTU, 2 wyjścia impulsowe, 2 taryfy
    Certyfikat / montaż
    MID (2014/32/UE), EN 50470-3:2022; szyna DIN, 4 moduły
    Odpowiedni, gdy potrzebujesz:
    • pomiaru rozliczeniowego MID na przyłączu powyżej 100 A przez istniejące CT 1 A / 5 A;
    • oddzielnego rozliczania energii z sieci i generatora lub elektrowni fotowoltaicznej na dwóch taryfach;
    • danych Modbus dla systemu SCADA, BMS lub EMS.
    Sprawdź przed użyciem:
    • czy uzwojenie wtórne CT wynosi 1 A czy 5 A i jaki jest prąd pierwotny (do 9999 A);
    • czy dostępne jest pomocnicze źródło zasilania AC/DC;
    • czy napięcie odpowiada 230 V L-N (80–120% Un) lub stosowane są przekładniki PT;
    • czy wystarczą dwie taryfy.
    Ważne przypomnienie:
    Licznik rejestruje, ale nie zabezpiecza – ochronę przyłącza zapewniają osobne aparaty. Dla pomiaru rozliczeniowego ważny jest cały łańcuch: licznik MID, CT odpowiedniej klasy i prawidłowo wprowadzony współczynnik.

    FAQ

    Czym różni się od SDM630-MT?
    SDM630-MT podłącza się bezpośrednio do 100 A, a SDM630MCT-2T – przez przekładniki prądowe 1/5 A, dzięki czemu nadaje się do dowolnego prądu do 9999 A.
    Czy nadaje się do rozliczeń z dostawcą lub najemcami?
    Tak, licznik jest certyfikowany zgodnie z MID (2014/32/UE) i EN 50470-3:2022.
    Jak działają dwie taryfy?
    Energia gromadzona jest w dwóch osobnych rejestrach – według czasu (dzień/noc) lub według źródła (sieć/generator).
    Czy mierzy oddawanie energii z elektrowni fotowoltaicznej?
    Tak, pobór i oddawanie rejestrowane są oddzielnie, pomiar jest dwukierunkowy.
    Czy potrzebne jest osobne zasilanie?
    Tak, zasilanie pomocnicze AC/DC jest wymagane.
    Na jaką odległość działa RS485?
    Do 1000 m, z prędkością 1200–38400 bps, adresy 1–247.

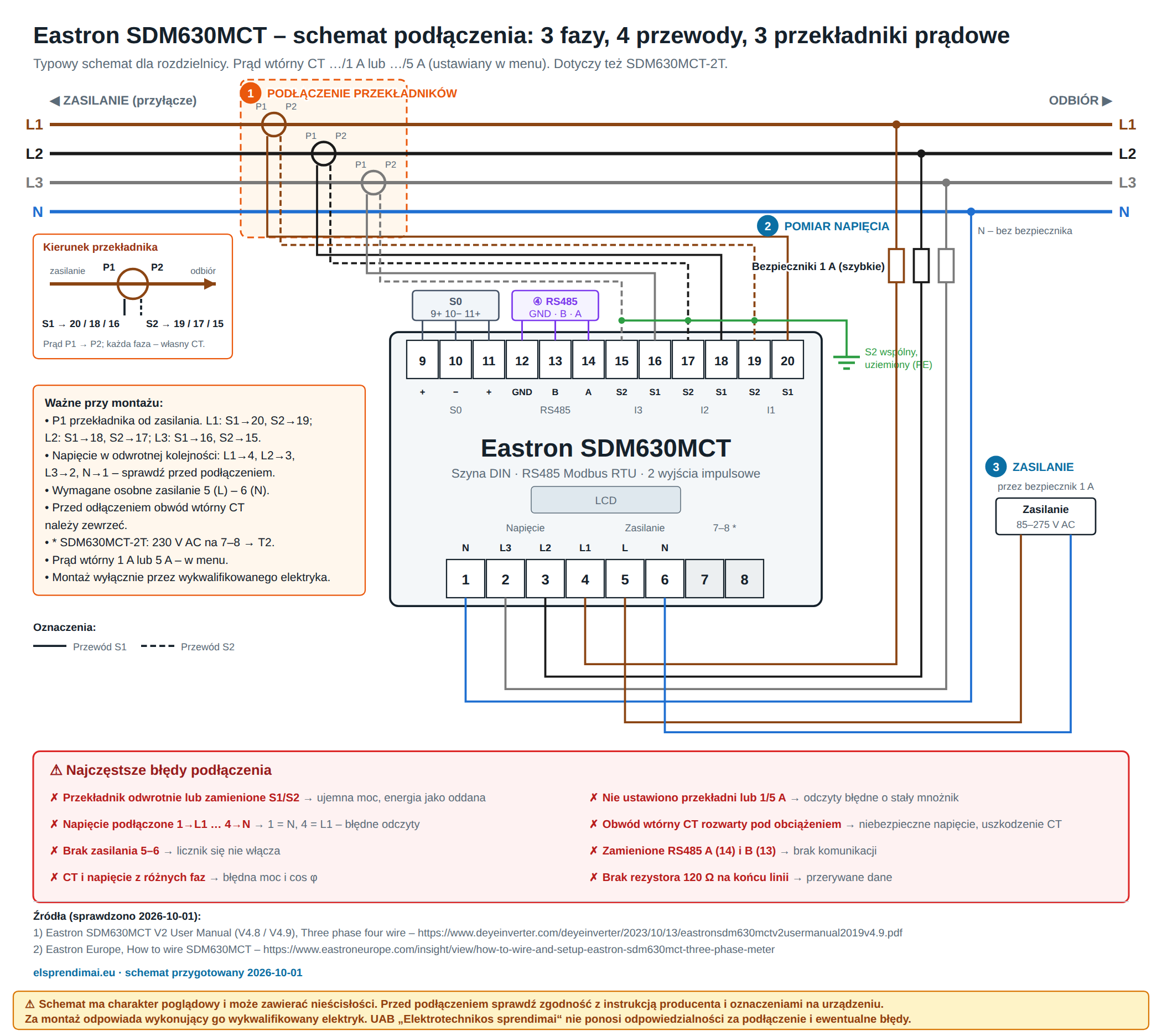

    Schemat podłączenia przez przekładniki prądowe

    Eastron SDM630MCT – schemat podłączenia przez przekładniki prądowe, 3 fazy 4 przewody

    Kliknij schemat, aby otworzyć go w większym rozmiarze. Oznaczono: ① podłączenie przekładników, ② pomiar napięcia, ③ zasilanie, ④ RS485.

    ⚠ Schemat ma charakter poglądowy i może zawierać nieścisłości. Przed podłączeniem sprawdź zgodność z instrukcją producenta i oznaczeniami na urządzeniu.
    Za montaż odpowiada wykonujący go wykwalifikowany elektryk. UAB „Elektrotechnikos sprendimai“ nie ponosi odpowiedzialności za podłączenie i ewentualne błędy.

    Najczęstsze błędy podłączenia

    • Przekładnik odwrotnie lub zamienione S1/S2 – ujemna moc, energia jako oddana.
    • Napięcie podłączone 1→L1 … 4→N – 1 = N, 4 = L1 – błędne odczyty.
    • Brak zasilania 5–6 – licznik się nie włącza.
    • CT i napięcie z różnych faz – błędna moc i cos φ.
    • Nie ustawiono przekładni lub 1/5 A – odczyty błędne o stały mnożnik.
    • Obwód wtórny CT rozwarty pod obciążeniem – niebezpieczne napięcie, uszkodzenie CT.
    • Zamienione RS485 A (14) i B (13) – brak komunikacji.
    • Brak rezystora 120 Ω na końcu linii – przerywane dane.

    Dokumenty i źródła

    Schemat przygotowano 2026-10-01 na podstawie instrukcji producenta. Ma charakter informacyjny – podczas montażu należy stosować się do instrukcji producenta i obowiązujących przepisów dotyczących instalacji elektrycznych.

    Modułowy wielofunkcyjny licznik energii elektrycznej | 3F

    SDM630MCT-2T – modułowy trójfazowy wielofunkcyjny licznik energii przez przekładniki prądowe 1 A / 5 A (prąd pierwotny 1–9999 A), certyfikowany MID, klasy 0,5S, z pomiarem dwukierunkowym, dwiema taryfami, RS485 Modbus RTU i dwoma wyjściami impulsowymi, w obudowie DIN o szerokości 4 modułów. Przeznaczony do przyłączy przemysłowych, elektrowni fotowoltaicznych, kontroli generatorów i pomiaru rozliczeniowego w budynkach komercyjnych powyżej 100 A.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
