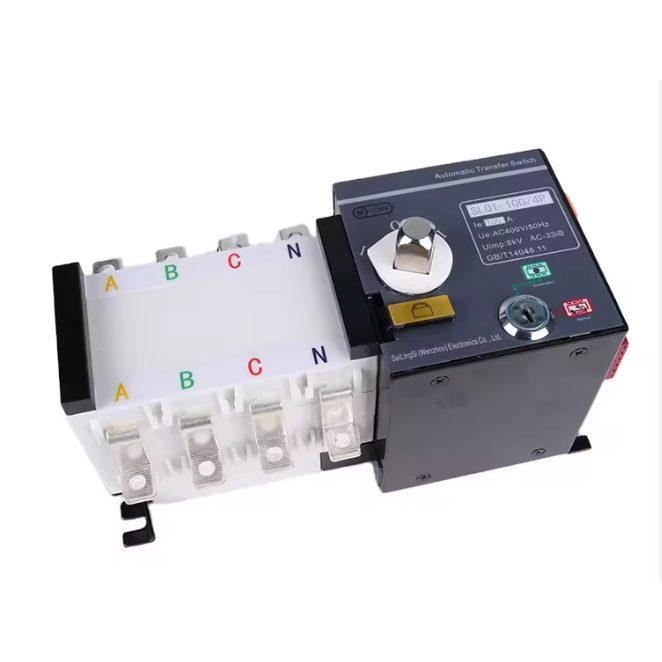

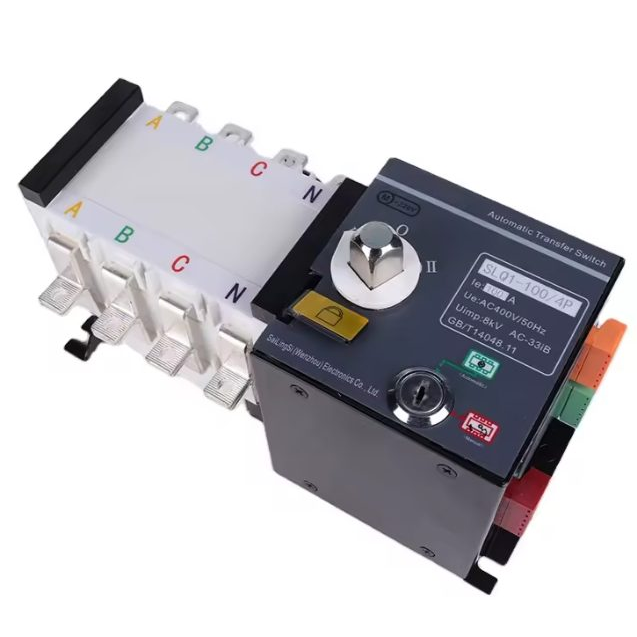

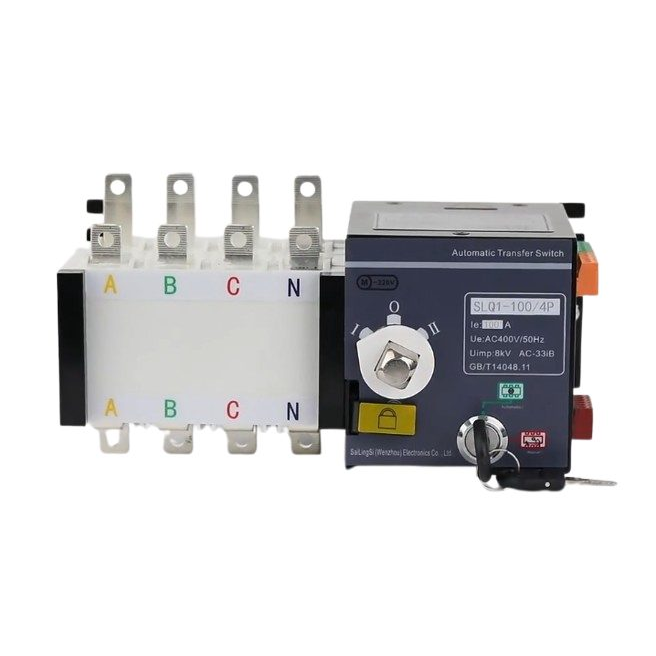

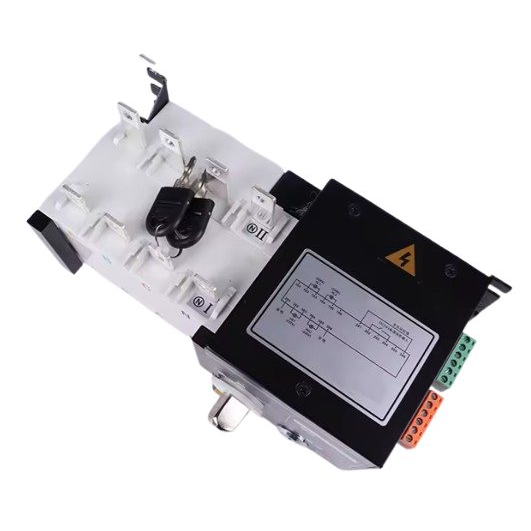

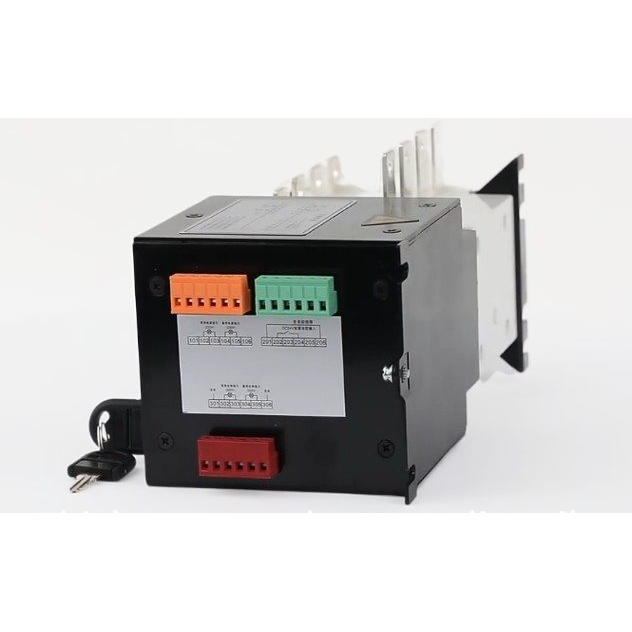

Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 3P | 100 A | 400 V | kontrola trzech faz | 2 wejścia – 1 wyjście
Kod: ES-SLQ1-100A/3Cena 93.78 € z VAT( 77.50 € bez VAT )Kup więcej, płać mniej10+ szt. – 52.51 € za szt. -44%SaiLingsi SLQ1 3P 100 A – automatyczny przełącznik zasilania rezerwowego z kontrolą trzech faz. 400 V, AC-33iB, automatyczny powrót.
-
Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 3P | 100 A | 400 V | kontrola trzech faz | 2 wejścia – 1 wyjście
SaiLingsi SLQ1 to rozdzielnicowy automatyczny przełącznik (ATS) dla dwóch źródeł: podstawowego (I) i rezerwowego (II). Po zaniku zasilania podstawowego odbiory są automatycznie przełączane na rezerwę i wracają po jego przywróceniu. 3P, 100 A, 400 V, kontrola trzech faz.
Najważniejsze
Jedno urządzenie ze zintegrowanym sterownikiem, napędem silnikowym i dźwignią I-0-II. Producent podaje automatyczny powrót na źródło podstawowe i wejście sterowania przeciwpożarowego. Ui, Uimp, Icw i czas przełączania zależą od wielkości obudowy.Bieguny / prąd
3P / 100 AKontrola napięcia
3 fazy (400 V)Przełączanie
< 3–5 s (wg obudowy)Zaciski
2 wejścia – 1 wyjścieJak działa
Sterownik kontroluje napięcie źródeł. Gdy źródło podstawowe I zaniknie (próg producenta – napięcie poniżej 85 % Ue), a rezerwowe II jest pod napięciem, napęd silnikowy przestawia styki na II. Po powrocie I przełącznik automatycznie wraca na I.
Przełącznik kluczykowy wybiera tryb automatyczny lub ręczny. W trybie ręcznym pozycje I, 0 lub II wybiera się dźwignią; w pozycji 0 oba źródła są odłączone. Dźwignię można zablokować kłódką.
Producent podaje wejście sterowania przeciwpożarowego – podłącza się do niego sygnał z systemu sygnalizacji pożaru.
Wersja 3P przełącza trzy fazy, przewód N nie jest przełączany. Kontrola trzech faz (400 V). Zaciski „2 wejścia – 1 wyjście“.
Dane techniczne
Typ Automatyczny przełącznik (ATS) ze zintegrowanym sterownikiem Producent, model SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-100A/3 Bieguny 3P Prąd znamionowy 100 A Napięcie robocze Ue AC 400 V, 50 Hz Napięcie sterowania AC 230 V Kategoria użytkowania AC-33iB Klasa PC (dane producenta) Napięcie izolacji Ui 500–800 V (wg obudowy) Napięcie udarowe Uimp 6–8 kV (wg obudowy; na tabliczce SLQ1-100 – 8 kV) Prąd krótkotrwały wytrzymywany Icw 5–16 kA (wg obudowy) Czas przełączania < 3 s – 5 s (wg obudowy) Kontrola napięcia Trzy fazy, 400 V Układ zacisków 2 wejścia – 1 wspólne wyjście Trwałość mechaniczna 9000 cykli Próg odchylenia napięcia < 85 % Ue Sterowanie Auto / ręczne (kluczyk), dźwignia I-0-II, blokowana Funkcje dodatkowe Automatyczny powrót, wejście sterowania przeciwpożarowego Kategoria instalacji / stopień zanieczyszczenia II / 3 Temperatura otoczenia −5…+40 °C (średnia dobowa ≤ +35 °C) Wysokość do 2000 m Norma GB/T 14048.11 (tabliczka) Źródło danych Tabliczka znamionowa i informacje techniczne SaiLingsi ⚠ Marka na urządzeniu – SaiLingsi (Wenzhou) Electronics. Ui, Uimp, Icw i czas przełączania producent podaje w zakresach dla obudów – dokładną wartość dla tej wielkości sprawdź na tabliczce urządzenia. Na zdjęciach pokazano SLQ1-100/4P – inne wielkości i wersje 3P różnią się wyglądem i wymiarami.Funkcje
- Automatyczne przełączanie I → II i automatyczny powrót II → I
- Dźwignia I-0-II z pozycją 0
- Kluczyk wyboru trybu auto / ręczny
- Blokada dźwigni kłódką
- Wejście sterowania przeciwpożarowego
- Zintegrowany sterownik i napęd silnikowy
Warianty i najbliższe wielkości
- SLQ1 4P 100 A – kontrola 1 fazy, 2–1
- SLQ1 4P 100 A – kontrola 1 fazy, 2–2
- SLQ1 4P 100 A – kontrola 3 faz, 2–1
- SLQ1 3P 160 A – kontrola 3 faz, 2–1
- SLQ1 3P 250 A – kontrola 3 faz, 2–1
- SLQ1 3P 400 A – kontrola 3 faz, 2–1
- Kontrola jednej fazy – sterownik kontroluje tylko L–N 230 V; kontrola trzech faz – wszystkie trzy fazy.
- 2 wejścia – 1 wyjście: wspólne wyjście odbiorów; 2 wejścia – 2 wyjścia: oddzielne wyjścia łączone podczas montażu.
- 4P przełącza także przewód N, 3P – tylko fazy.
Zastosowanie
- Rozdzielnice główne budynków z agregatem rezerwowym
- Budynki przemysłowe, komercyjne i wysokie
- Przełączanie dwóch przyłączy sieci
- Obiekty wymagające sterowania przeciwpożarowego
Przykład praktyczny
Obiekt trójfazowy bez potrzeby przełączania N (np. silniki) z przyłączem 100 A: sieć – I, agregat – II. Kontrola trzech faz, przewód N podłączony bezpośrednio.
Zalety
- Zintegrowany sterownik – osobna automatyka niepotrzebna
- Automatyczny powrót na źródło podstawowe
- Dźwignia I-0-II i kłódka do obsługi
- Wejście sterowania przeciwpożarowego
- 9000 cykli mechanicznych
Na co zwrócić uwagę
- Przełączanie trwa do 3–5 s (wg obudowy)
- Producent nie podaje sterowania uruchomieniem agregatu
- Nie wyłącza zwarć – wymagane zabezpieczenie przed ATS
- Przewód N nie jest przełączany
⚡ Bezpieczny montaż
- Montaż musi wykonać wykwalifikowany elektryk przy odłączonych obu źródłach.
- Przed ATS na obu zasilaniach zamontuj zabezpieczenie zwarciowe i przeciążeniowe.
- Przewody lub szyny dobierz do prądu 100 A i wielkości zacisków.
- Agregat podłączaj do instalacji budynku tylko przez przełącznik.
- Stosuj 3P tylko tam, gdzie N nie trzeba przełączać (np. TN-C-S ze wspólnym N).
Jak dobrać
Dobierz prąd nie mniejszy niż prąd zabezpieczenia przyłącza. Dla silników trójfazowych lub wrażliwych odbiorów wybierz kontrolę trzech faz. 4P – gdy z agregatem trzeba przełączać także N.
3P · 100 A3 fazy (400 V)2 wejścia – 1 wyjścieAC-33iB · 400 VPasuje, jeśli:- N nie trzeba przełączać
- potrzebna jest kontrola trzech faz
- prąd przyłącza do 100 A
Sprawdź:- dokładne wartości Ui, Uimp i Icw na tabliczce
- prąd zwarciowy w miejscu montażu
- miejsce w rozdzielnicy – wymiary obudowy zależą od prądu
Ważne: ATS nie jest aparatem zabezpieczającym – zabezpieczenie zwarciowe i przeciążeniowe montuj osobno. W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.Najczęściej zadawane pytania
Kiedy wybrać 3P zamiast 4P?
Gdy przewodu N nie trzeba przełączać. Jeśli agregat ma własne połączenie N–PE lub stosowana jest ochrona różnicowoprądowa, wybierz 4P.Czy ATS uruchamia agregat?
Producent nie podaje funkcji uruchamiania agregatu dla tego modelu – uruchomieniem steruje automatyka agregatu.Jak długo trwa przełączanie?
Według producenta – od poniżej 3 s do 5 s w zależności od obudowy.Czy można przełączać ręcznie?
Tak, po wybraniu kluczykiem trybu ręcznego dźwignię ustawia się w I, 0 lub II.Do czego służy wejście sterowania przeciwpożarowego?
Podłącza się do niego sygnał z systemu sygnalizacji pożaru zgodnie ze schematem urządzenia.Czy pomożecie w doborze?
Tak. Podaj prąd przyłącza, typ sieci i moc agregatu – pomożemy dobrać.Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 3P | 100 A | 400 V | kontrola trzech faz | 2 wejścia – 1 wyjście
SLQ1 3P z kontrolą trzech faz – gdy przewodu N nie trzeba przełączać.
