  • Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 4P | 100 A | 400 V | kontrola jednej fazy | 2 wejścia – 1 wyjście

    Kod: ES-SLQ1-100A/4
    Cena 99.83 € z VAT
    ( 82.50 € bez VAT )
    Kup więcej, płać mniej
    10+ szt.  – 55.90 € za szt. -44%

    SaiLingsi SLQ1 4P 100 A – automatyczny przełącznik zasilania rezerwowego z kontrolą napięcia jednej fazy i wspólnym wyjściem. 400 V, AC-33iB, automatyczny powrót.

  • Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 4P | 100 A | 400 V | kontrola jednej fazy | 2 wejścia – 1 wyjście

    SaiLingsi SLQ1 to rozdzielnicowy automatyczny przełącznik (ATS) dla dwóch źródeł: podstawowego (I) i rezerwowego (II). Po zaniku zasilania podstawowego odbiory są automatycznie przełączane na rezerwę i wracają po jego przywróceniu. 4P, 100 A, 400 V, kontrola jednej fazy.

    Najważniejsze
    Jedno urządzenie ze zintegrowanym sterownikiem, napędem silnikowym i dźwignią I-0-II. Producent podaje automatyczny powrót na źródło podstawowe i wejście sterowania przeciwpożarowego. Ui, Uimp, Icw i czas przełączania zależą od wielkości obudowy.
    Bieguny / prąd
    4P / 100 A
    Kontrola napięcia
    1 faza (230 V)
    Przełączanie
    < 3–5 s (wg obudowy)
    Zaciski
    2 wejścia – 1 wyjście

    Jak działa

    Sterownik kontroluje napięcie źródeł. Gdy źródło podstawowe I zaniknie (próg producenta – napięcie poniżej 85 % Ue), a rezerwowe II jest pod napięciem, napęd silnikowy przestawia styki na II. Po powrocie I przełącznik automatycznie wraca na I.

    Przełącznik kluczykowy wybiera tryb automatyczny lub ręczny. W trybie ręcznym pozycje I, 0 lub II wybiera się dźwignią; w pozycji 0 oba źródła są odłączone. Dźwignię można zablokować kłódką.

    Producent podaje wejście sterowania przeciwpożarowego – podłącza się do niego sygnał z systemu sygnalizacji pożaru.

    Kontrola jednej fazy: sterownik jest zasilany z 230 V (L–N) i kontroluje to napięcie. Zaciski „2 wejścia – 1 wyjście“: źródła podłącza się od góry, odbiory – do jednego wspólnego wyjścia. Producent określa to jako prostszy montaż.

    Dane techniczne

    Typ Automatyczny przełącznik (ATS) ze zintegrowanym sterownikiem
    Producent, model SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-100A/4
    Bieguny 4P
    Prąd znamionowy 100 A
    Napięcie robocze Ue AC 400 V, 50 Hz
    Napięcie sterowania AC 230 V
    Kategoria użytkowania AC-33iB
    Klasa PC (dane producenta)
    Napięcie izolacji Ui 500–800 V (wg obudowy)
    Napięcie udarowe Uimp 6–8 kV (wg obudowy; na tabliczce SLQ1-100 – 8 kV)
    Prąd krótkotrwały wytrzymywany Icw 5–16 kA (wg obudowy)
    Czas przełączania < 3 s – 5 s (wg obudowy)
    Kontrola napięcia Jedna faza, L–N 230 V
    Układ zacisków 2 wejścia – 1 wspólne wyjście
    Trwałość mechaniczna 9000 cykli
    Próg odchylenia napięcia < 85 % Ue
    Sterowanie Auto / ręczne (kluczyk), dźwignia I-0-II, blokowana
    Funkcje dodatkowe Automatyczny powrót, wejście sterowania przeciwpożarowego
    Kategoria instalacji / stopień zanieczyszczenia II / 3
    Temperatura otoczenia −5…+40 °C (średnia dobowa ≤ +35 °C)
    Wysokość do 2000 m
    Norma GB/T 14048.11 (tabliczka)
    Źródło danych Tabliczka znamionowa i informacje techniczne SaiLingsi

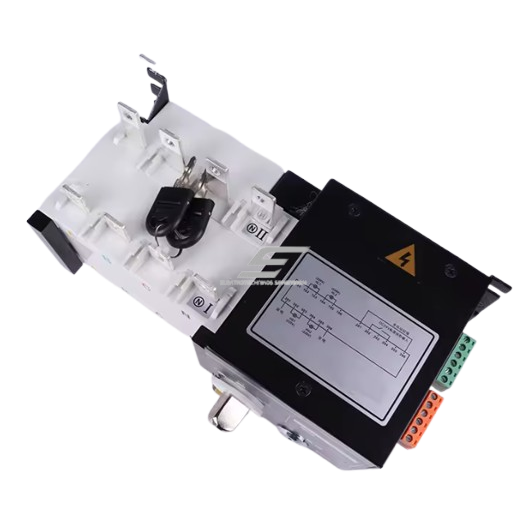

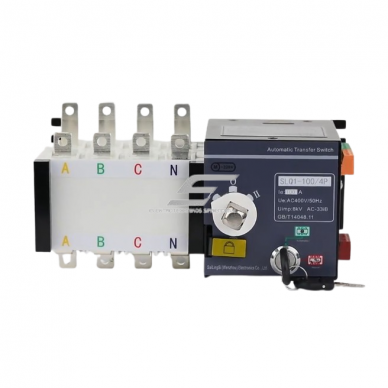

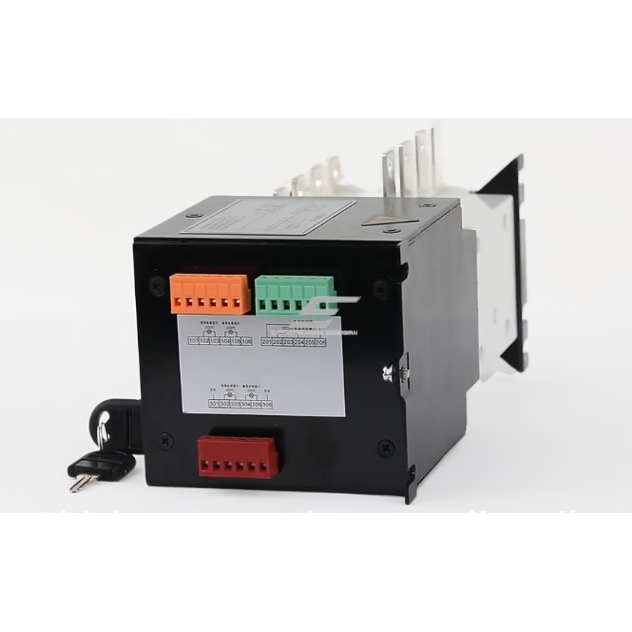

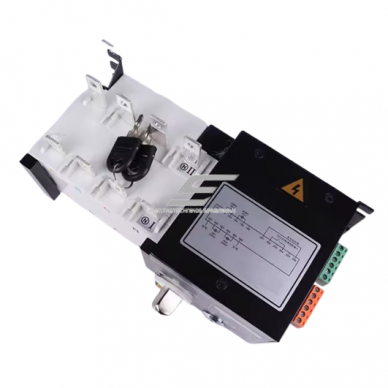

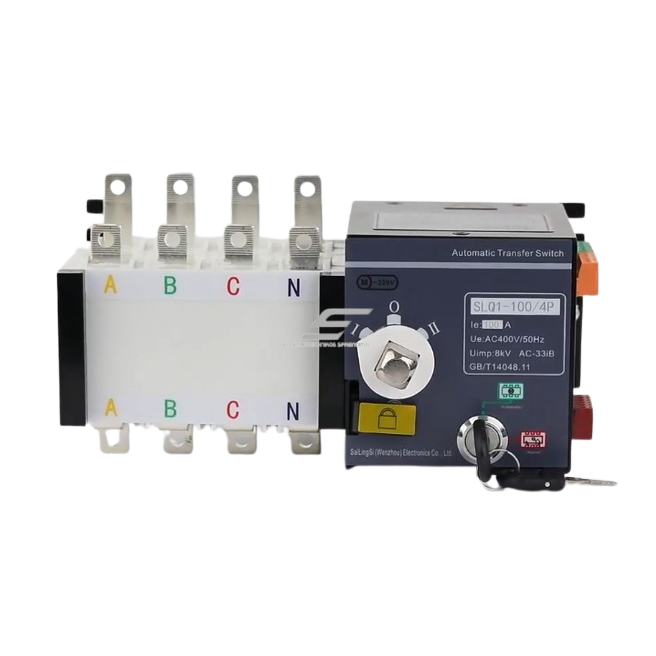

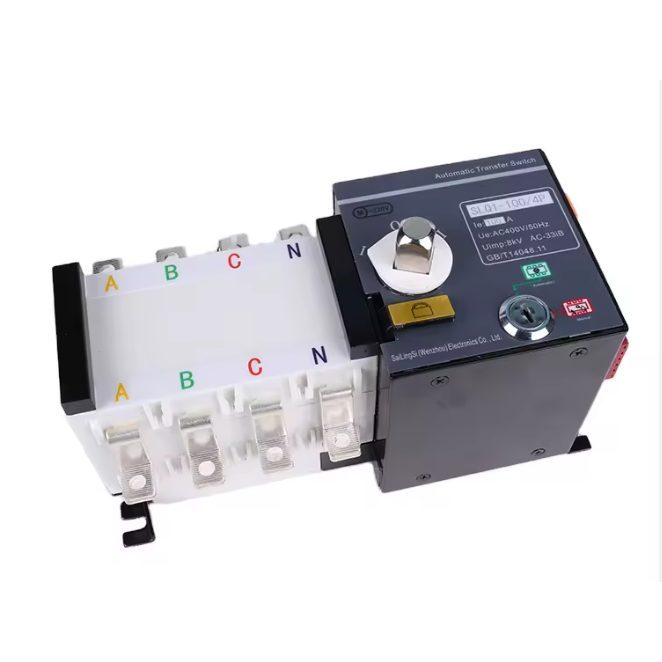

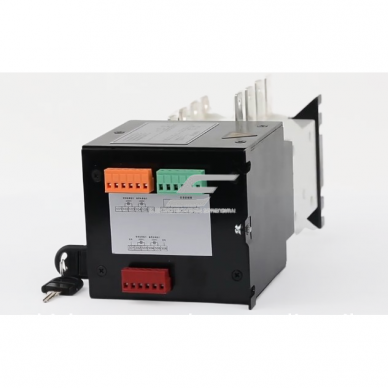

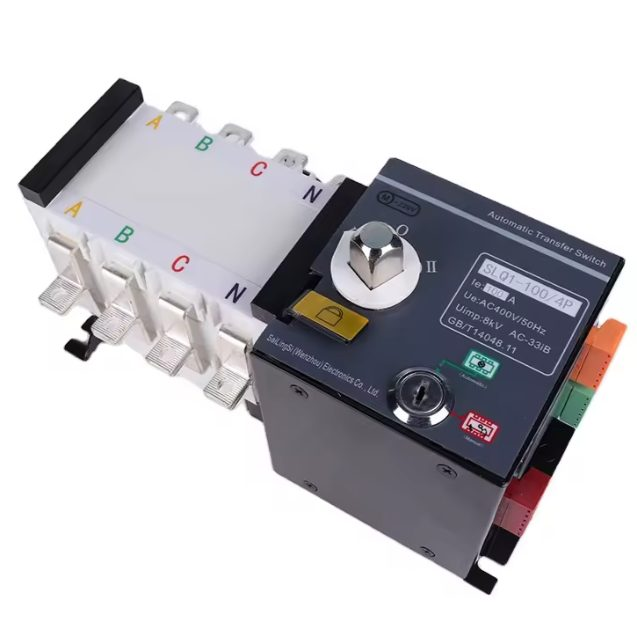

    ⚠ Marka na urządzeniu – SaiLingsi (Wenzhou) Electronics. Ui, Uimp, Icw i czas przełączania producent podaje w zakresach dla obudów – dokładną wartość dla tej wielkości sprawdź na tabliczce urządzenia. Na zdjęciach pokazano SLQ1-100/4P – inne wielkości i wersje 3P różnią się wyglądem i wymiarami.

    Funkcje

    • Automatyczne przełączanie I → II i automatyczny powrót II → I
    • Dźwignia I-0-II z pozycją 0
    • Kluczyk wyboru trybu auto / ręczny
    • Blokada dźwigni kłódką
    • Wejście sterowania przeciwpożarowego
    • Zintegrowany sterownik i napęd silnikowy

    Warianty i najbliższe wielkości

    Zastosowanie

    • Rozdzielnice główne budynków z agregatem rezerwowym
    • Budynki przemysłowe, komercyjne i wysokie
    • Przełączanie dwóch przyłączy sieci
    • Obiekty wymagające sterowania przeciwpożarowego

    Przykład praktyczny

    Budynek komercyjny z przyłączem 100 A i agregatem diesla: sieć do I, agregat do II, odbiory do wspólnego wyjścia. Sterownik kontroluje jedną fazę, dlatego dla odbiorów trójfazowych warto dodać przekaźnik kontroli faz.

    Zalety

    • Zintegrowany sterownik – osobna automatyka niepotrzebna
    • Automatyczny powrót na źródło podstawowe
    • Dźwignia I-0-II i kłódka do obsługi
    • Wejście sterowania przeciwpożarowego
    • 9000 cykli mechanicznych

    Na co zwrócić uwagę

    • Przełączanie trwa do 3–5 s (wg obudowy)
    • Producent nie podaje sterowania uruchomieniem agregatu
    • Nie wyłącza zwarć – wymagane zabezpieczenie przed ATS
    • Kontrolowana jest tylko jedna faza

    ⚡ Bezpieczny montaż

    • Montaż musi wykonać wykwalifikowany elektryk przy odłączonych obu źródłach.
    • Przed ATS na obu zasilaniach zamontuj zabezpieczenie zwarciowe i przeciążeniowe.
    • Przewody lub szyny dobierz do prądu 100 A i wielkości zacisków.
    • Agregat podłączaj do instalacji budynku tylko przez przełącznik.
    ☝ Elsprendimai.eu poleca: Przewodnik doboru ATS · Schematy: 3P czy 4P · Konsultacja

    Jak dobrać

    Dobierz prąd nie mniejszy niż prąd zabezpieczenia przyłącza. Dla silników trójfazowych lub wrażliwych odbiorów wybierz kontrolę trzech faz. 4P – gdy z agregatem trzeba przełączać także N.

    4P · 100 A
    1 faza (230 V)
    2 wejścia – 1 wyjście
    AC-33iB · 400 V
    Pasuje, jeśli:
    • obiekt jest trójfazowy, ale wystarczy kontrola jednej fazy
    • potrzebne jest wspólne wyjście
    • prąd przyłącza do 100 A
    Sprawdź:
    • dokładne wartości Ui, Uimp i Icw na tabliczce
    • prąd zwarciowy w miejscu montażu
    • miejsce w rozdzielnicy – wymiary obudowy zależą od prądu
    Ważne: ATS nie jest aparatem zabezpieczającym – zabezpieczenie zwarciowe i przeciążeniowe montuj osobno. W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

    Najczęściej zadawane pytania

    Co oznacza „kontrola jednej fazy“?
    Sterownik kontroluje napięcie tylko jednej fazy (L–N 230 V). Jeśli zaniknie inna faza, przełącznik może tego nie wykryć – wtedy wybierz wersję z kontrolą trzech faz.
    Czy ATS uruchamia agregat?
    Producent nie podaje funkcji uruchamiania agregatu dla tego modelu – uruchomieniem steruje automatyka agregatu.
    Jak długo trwa przełączanie?
    Według producenta – od poniżej 3 s do 5 s w zależności od obudowy.
    Czy można przełączać ręcznie?
    Tak, po wybraniu kluczykiem trybu ręcznego dźwignię ustawia się w I, 0 lub II.
    Do czego służy wejście sterowania przeciwpożarowego?
    Podłącza się do niego sygnał z systemu sygnalizacji pożaru zgodnie ze schematem urządzenia.
    Czy pomożecie w doborze?
    Tak. Podaj prąd przyłącza, typ sieci i moc agregatu – pomożemy dobrać.

    Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 4P | 100 A | 400 V | kontrola jednej fazy | 2 wejścia – 1 wyjście

    SLQ1 4P ze zintegrowanym sterownikiem, kontrolą jednej fazy i wspólnym wyjściem – niezawodne przełączanie przyłącza budynku i agregatu.
