  • Nowość   Płyta przepustowa membranowa | do wycięcia 216×84 mm | 1× Ø20–26 + 4× Ø14–20 + 16× Ø8–14 + 4× Ø5–7 mm | szara | IP65 | HT | HTC-25
    Nowość   Płyta przepustowa membranowa | do wycięcia 216×84 mm | 1× Ø20–26 + 4× Ø14–20 + 16× Ø8–14 + 4× Ø5–7 mm | szara | IP65 | HT | HTC-25 1

    Płyta przepustowa membranowa | do wycięcia 216×84 mm | 1× Ø20–26 + 4× Ø14–20 + 16× Ø8–14 + 4× Ø5–7 mm | szara | IP65 | HT | HTC-25

    Kod: Sandariklis HTC-25
    Pytanie do produktu
    Cena 5.71 € z VAT
    ( 4.72 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    HTC-25 to płyta przepustowa membranowa do wycięcia 216 × 84 mm z 25 otworami: Ø20–26 mm na zasilanie, 4 × Ø14–20 mm, 16 × Ø8–14 mm i 4 × Ø5–7 mm. Większe otwory mają pierścień wewnętrzny na cieńszy kabel (wtedy IP55). IP65, −40…+130 °C.

  • Opis

    Płyta przepustowa membranowa | do wycięcia 216×84 mm | 1× Ø20–26 + 4× Ø14–20 + 16× Ø8–14 + 4× Ø5–7 mm | szara | IP65 | HT | HTC-25

    HTC-25 to płyta przepustowa membranowa do standardowego wycięcia 216 × 84 mm (typ C) z 25 otworami rozmieszczonymi pod potrzeby małej rozdzielnicy. Jej cechą szczególną są dwustopniowe większe otwory: zewnętrzny pierścień membrany uszczelnia grubszy kabel (IP65), a wewnętrzny pozwala wprowadzić przez ten sam otwór cieńszy kabel (IP55).

    Najważniejsze:
    W rozdzielnicy domu jednorodzinnego lub małego lokalu rzeczywista grubość kabli często wychodzi dopiero na budowie. HTC-25 ma na to zapas: jeden otwór można wykorzystać dla dwóch zakresów kabla, więc płyta łatwiej dopasowuje się do faktycznego zestawu kabli. 16 średnich otworów wystarcza na typową liczbę obwodów, a 4 małe Ø5–7 mm – na cienkie linie sterownicze lub komunikacyjne.
    Otwory
    25
    Zasilanie
    Ø20–26 mm
    Ochrona
    IP65 / IP55
    Wycięcie
    216 × 84 mm

    Zasada działania

    Montaż: płytę osadza się w wycięciu 216 × 84 mm i przykręca przez otwory Ø10 mm (rozstaw 193 / 62 mm).

    Działanie: dla grubszego kabla otwiera się zewnętrzny pierścień membrany, dla cieńszego – tylko wewnętrzny; otwór zawsze wykonuje się nieco mniejszy niż zewnętrzna Ø kabla.

    Efekt: do 25 kabli przez jedno wycięcie – IP65 w zakresach zewnętrznych i IP55 w zakresach pierścieni wewnętrznych.

    Dlaczego HTC-25?
    Dwustopniowe otwory to praktyczna zaleta HTC-25: jeśli zamiast planowanego kabla Ø18 mm na budowę dotrze kabel Ø8 mm, ten sam otwór i tak go przyjmie przez pierścień wewnętrzny. Mniejsze jest więc ryzyko, że płyta nie będzie pasować do faktycznego zestawu kabli.

    Specyfikacja techniczna

    Typ produktu Płyta przepustowa membranowa (otwory dwustopniowe)
    Kod HTC-25
    Producent HT Hi Tech Polymers Oy (Finlandia)
    Otwory i Ø kabla 1 × Ø20–26 mm (IP55: Ø12–15 mm); 4 × Ø14–20 mm (IP55: Ø5–10 mm); 16 × Ø8–14 mm (IP55: Ø7–10 mm); 4 × Ø5–7 mm
    Maks. liczba kabli 25
    Wycięcie w obudowie 216 × 84 mm (typ C, FL21)
    Otwory montażowe Ø10 mm, rozstaw 193 / 62 mm
    Stopień ochrony IP65 (w zakresach pierścienia wewnętrznego – IP55)
    Temperatura pracy −40…+130 °C
    Materiał TPE-SEBS, 50 ShA, bezhalogenowy
    Właściwości odporna na rozpryski oleju; do wnętrz i na zewnątrz
    Kolor szary (RAL7035)

    Główne funkcje

    • 1 otwór Ø20–26 mm – na kabel zasilający (pierścień wewnętrzny Ø12–15 mm)
    • 4 otwory Ø14–20 mm – na większe obwody lub podrozdzielnice (pierścień wewnętrzny Ø5–10 mm)
    • 16 otworów Ø8–14 mm – na typowe obwody (pierścień wewnętrzny Ø7–10 mm)
    • 4 otwory Ø5–7 mm – na cienkie linie sterownicze, komunikacyjne lub czujnikowe
    • Membrany dwustopniowe – jeden otwór na dwa zakresy kabla
    • IP65 w zakresach zewnętrznych, −40…+130 °C

    Gdzie się stosuje?

    • Rozdzielnice w domach jednorodzinnych i mieszkaniach
    • Rozdzielnice obwodowe biur i sklepów
    • Rozdzielnice małych warsztatów i pomieszczeń produkcyjnych
    • Rozdzielnice pomp ciepła i kotłowni
    • Rozdzielnice budynków gospodarczych, garaży i magazynów
    • Zewnętrzne szafki rozdzielcze przy budynkach
    • Modernizacja rozdzielnic przy wymianie starego wprowadzenia kabli

    Zastosowanie wg potrzeb

    Elektrykowi monterowi.
    Dwustopniowe otwory pozwalają dopasować się do kabla, który na budowie okazał się cieńszy niż w projekcie.
    Producentowi małych rozdzielnic.
    Jedna płyta z 25 otworami odpowiada typowemu zestawowi kabli małej rozdzielnicy.
    Właścicielowi domu lub zarządcy.
    Porządne, szczelne dno rozdzielnicy i wolne otwory na przyszłe obwody – np. dla nowego urządzenia lub budynku.

    Zastosowanie w praktyce

    Jeżeli w rozdzielnicy domu kabel zasilający ma Ø22 mm, kilka grubszych kabli biegnie do pompy ciepła i budynku gospodarczego, a pozostałe 12–14 obwodów wykonano typowymi kablami, HTC-25 ma otwory dla wszystkich, a 4 małe otwory zostają na linie termostatów lub komunikacji.

    Zalety

    • 25 otworów w czterech rozmiarach – od Ø5 do Ø26 mm
    • Dwustopniowe otwory – jeden otwór na dwa zakresy kabla
    • IP65 w zakresach zewnętrznych
    • Odpowiada typowemu zestawowi kabli małej rozdzielnicy
    • −40…+130 °C, bezhalogenowa, wewnątrz i na zewnątrz

    Wady / ograniczenia

    • Przy wykorzystaniu zakresu pierścienia wewnętrznego szczelność wynosi tylko IP55
    • Otwór zasilający do Ø26 mm – do grubszego kabla wybierz HTC-35 (do Ø32 mm) lub HTC-3
    • Membrana nie odciąża kabla przed wyrwaniem – mocuj kable wewnątrz rozdzielnicy
    • Nie jest przegrodą ogniową

    Uwagi dotyczące bezpieczeństwa i montażu

    • Prace w rozdzielnicy wykonuj tylko po odłączeniu napięcia i sprawdzeniu jego braku.
    • Po wykonaniu wycięcia usuń zadziory i wióry metalowe.
    • Przed nacięciem zmierz zewnętrzną Ø kabla i zdecyduj, który pierścień otworzyć – zewnętrzny czy wewnętrzny.
    • Nie otwieraj zewnętrznego pierścienia dla cienkiego kabla – za duży otwór nie uszczelni.
    • Zamocuj kable wewnątrz rozdzielnicy, aby naciąg nie działał na membranę.

    Szybki przewodnik wyboru

    1 × Ø20–26 mm
    4 × Ø14–20 mm
    16 × Ø8–14 mm
    4 × Ø5–7 mm
    Pasuje, gdy potrzebujesz:
    • szczelnie wprowadzić do 25 kabli do małej rozdzielnicy
    • elastyczności, gdy faktyczne Ø kabli różnią się od projektu
    • szczelności IP65 w standardowych zakresach
    Sprawdź przed użyciem:
    • zewnętrzne Ø kabli i który pierścień trzeba będzie otworzyć
    • czy IP55 w zakresach pierścieni wewnętrznych wystarczy w danym środowisku
    • czy obudowa ma wycięcie 216 × 84 mm
    Ważne przypomnienie: HTC-25 uszczelnia wprowadzenie kabli, ale nie przenosi ich naciągu i nie jest przegrodą ogniową – mocuj kable wewnątrz, a w ścianach oddzieleń pożarowych stosuj dedykowane systemy.

    FAQ

    Co oznaczają dwa zakresy w jednym otworze?
    Pierścień zewnętrzny jest na grubszy kabel (IP65), wewnętrzny – na cieńszy (IP55).
    Jaki kabel zasilający pasuje?
    Otwór zasilający jest na kabel Ø20–26 mm lub, przez pierścień wewnętrzny, Ø12–15 mm.
    Ile kabli obwodowych można wprowadzić?
    16 otworów Ø8–14 mm i 4 otwory Ø14–20 mm – łącznie do 25 kabli razem z zasilaniem i małymi otworami.
    Czym HTC-25 różni się od HTKC-25?
    To produkty o różnej konstrukcji: producent określa HTKC-25 jako płytę wlotową z membraną (przeponą), a HTC-25 jako płytę wlotową. Wycięcie 216×84 mm, mocowanie i zakresy kabli są takie same, więc przy montażu jedną można zastąpić drugą.
    Czy nieotwarte otwory pozostają szczelne?
    Tak, nieotwarte membrany pozostają zamknięte.
    Czy nadaje się do szafki zewnętrznej?
    Tak, producent przewiduje użycie wewnątrz i na zewnątrz, −40…+130 °C.

    Dokumentacja producenta

    Linki prowadzą do zewnętrznych stron. Sprawdzono 2026-10-04. W razie rozbieżności obowiązuje najnowsze wydanie producenta – lub skontaktuj się z nami.

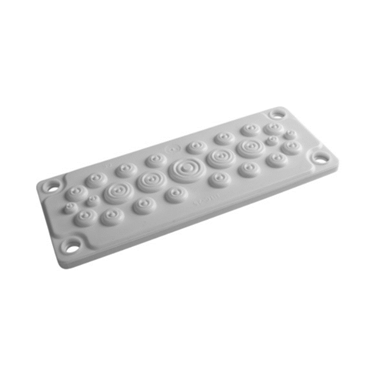

    HTC-25 płyta z otworami dwustopniowymi

    HTC-25 to płyta przepustowa membranowa IP65 do wycięcia 216 × 84 mm z 25 otworami Ø5–26 mm i dwustopniowymi membranami na cieńsze kable.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
