  • Nowość   Płyta przepustowa membranowa ze stożkami | do wycięcia 216×84 mm | 36 kabli Ø4–32 mm | szara | IP65 | HT Hi Tech Polymers | HTKC-36
    Nowość   Płyta przepustowa membranowa ze stożkami | do wycięcia 216×84 mm | 36 kabli Ø4–32 mm | szara | IP65 | HT Hi Tech Polymers | HTKC-36 1

    Płyta przepustowa membranowa ze stożkami | do wycięcia 216×84 mm | 36 kabli Ø4–32 mm | szara | IP65 | HT Hi Tech Polymers | HTKC-36

    Kod: Sandariklis HTKC-36
    Pytanie do produktu
    Cena 5.71 € z VAT
    ( 4.72 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    HTKC-36 to membranowa płyta przepustowa ze stożkami do wycięcia 216×84 mm. Sześć rozmiarów stożków obejmuje kable od Ø4 do Ø32 mm, łącznie do 36 kabli. Szczelność – IP65.

  • Opis

    Płyta przepustowa membranowa ze stożkami | do wycięcia 216×84 mm | 36 kabli Ø4–32 mm | szara | IP65 | HT Hi Tech Polymers | HTKC-36

    HTKC-36 to płyta z elastomeru TPE-SEBS do wycięcia 216×84 mm ze stożkami w sześciu rozmiarach: od Ø4–8 mm do Ø17–32 mm. Dla każdego kabla dobiera się najbliższy stożek i przycina do średnicy zewnętrznej. To najbardziej uniwersalny układ, gdy w szafie spotykają się kable bardzo różnej grubości.

    Najważniejsze:
    W szafie sterowniczej maszyny jednocześnie są kabel zasilający, kable silników, linie zaworów i wentylatorów oraz cienkie kable czujników. HTKC-36 ma dla każdej z tych grup własny rozmiar stożka, więc wszystkie kable wchodzą przez jedno wycięcie. W porównaniu z HTC-35 ma dodatkowo 4 stożki Ø4–8 mm do najcieńszych kabli.
    Kabli
    do 36
    Rozmiarów stożków
    6
    Ø kabla
    4–32 mm
    Ochrona
    IP65

    Zasada działania

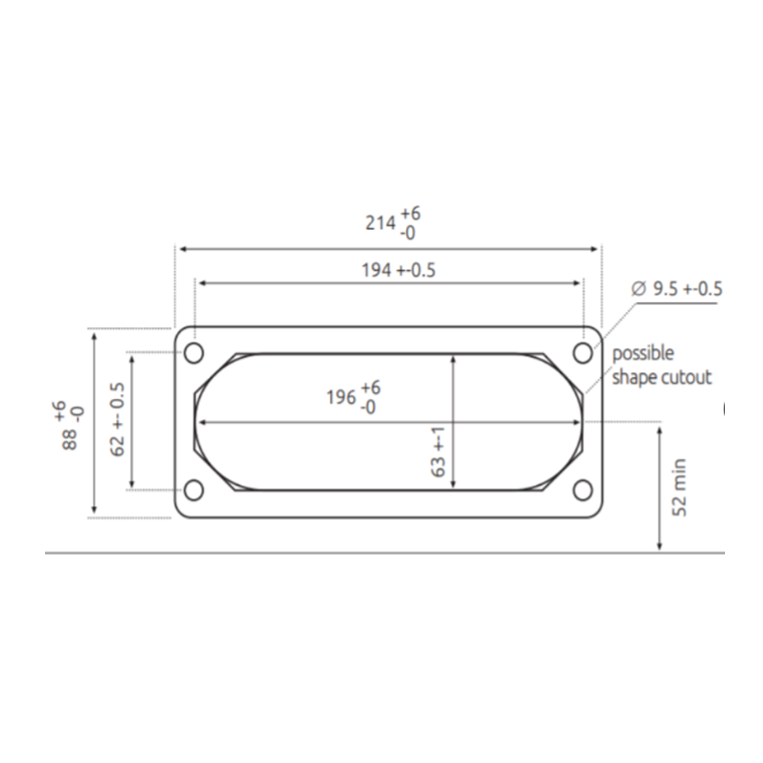

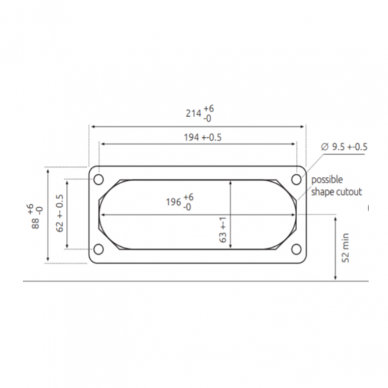

    W obudowie wycina się otwór 216×84 mm, wierci otwory montażowe Ø10 mm (rozstaw 193 × 62 mm) i przykręca płytę do ściany.

    Po zmierzeniu średnicy zewnętrznej kabla wybiera się stożek z odpowiedniej grupy i przycina na stopniu nieco mniejszym od kabla. Kabel przepycha się przez stożek.

    Kable różnej grubości są uszczelnione w jednej płycie (IP65), nieużywane stożki pozostają zamknięte.

    Dlaczego HTKC-36?
    Nie trzeba łączyć kilku różnych dławików czy płyt – sześć rozmiarów stożków obejmuje prawie cały zakres kabli szafy maszynowej, od cienkiego czujnika po kabel zasilający Ø32 mm.

    Specyfikacja techniczna

    Typ produktu Membranowa płyta przepustowa ze stożkami
    Kod HTKC-36
    Producent HT Hi Tech Polymers Oy (Finlandia)
    Przepusty i Ø kabli 4 × Ø4–8 mm; 4 × Ø6–10 mm; 12 × Ø7–12 mm; 14 × Ø10–14 mm; 2 × Ø12–18 mm; 1 × Ø17–32 mm
    Maks. liczba kabli 36
    Wycięcie w obudowie 216 × 84 mm (kształt C, FL21)
    Otwory montażowe Ø10 mm, rozstaw 193 × 62 mm
    Stopień ochrony IP65 (EN 60529)
    Temperatura pracy −40…+130 °C
    Materiał TPE-SEBS 50 ShA, bezhalogenowy, odporny na rozpryski oleju
    Kolor szary (RAL 7035)
    Zastosowanie wewnątrz i na zewnątrz

    Główne funkcje

    • 1 stożek Ø17–32 mm – do kabla zasilającego szafę
    • 2 stożki Ø12–18 mm – do kabli silników lub odgałęzień
    • 14 stożków Ø10–14 mm i 12 stożków Ø7–12 mm – do linii elementów wykonawczych i sterowania
    • 4 + 4 stożki Ø4–8 i Ø6–10 mm – do kabli czujników i komunikacji
    • Rozwiązanie jednym modelem – kable różnej grubości przez jedno wycięcie

    Gdzie stosować?

    • Szafy sterownicze przepompowni i kotłowni
    • Szafy automatyki węzłów cieplnych i central wentylacyjnych
    • Szafy sterownicze obrabiarek i urządzeń produkcyjnych
    • Szafy przenośników i wyposażenia magazynowego
    • Szafy oczyszczalni ścieków i stacji uzdatniania wody
    • Szafy sterowania urządzeniami rolniczymi (wentylacja, żywienie)

    Zastosowanie według potrzeb

    Dla producenta maszyn (OEM).
    Jedna płyta pasuje do różnych konfiguracji maszyn – nie trzeba zmieniać rozwiązania przepustu przy każdym zamówieniu.
    Dla instalatora ogrzewania i wentylacji.
    Kable pomp, zaworów i czujników wchodzą przez jedno wycięcie, każdy w stożek własnego rozmiaru.
    Dla kierownika obiektu.
    Przy wymianie pompy lub dodaniu czujnika wolne stożki różnych rozmiarów pozwalają wprowadzić nowy kabel bez demontażu przepustu.

    Praktyczne zastosowanie

    Jeżeli do szafy węzła cieplnego trzeba wprowadzić kabel zasilający Ø22 mm, dwa kable pomp Ø15 mm, 10 kabli zaworów i siłowników Ø11–13 mm, 8 kabli czujników Ø8–10 mm i 4 cienkie kable magistrali Ø5 mm, HTKC-36 przyjmie je wszystkie i jeszcze zostaną wolne stożki.

    Zalety

    • Sześć rozmiarów stożków – od Ø4 do Ø32 mm
    • Do 36 kabli przez jedno wycięcie
    • Temperatura pracy −40…+130 °C
    • IP65, do wnętrz i na zewnątrz
    • Materiał bezhalogenowy, odporny na rozpryski oleju

    Wady / ograniczenia

    • Liczba stożków każdego rozmiaru jest ograniczona – przy wielu jednakowych cienkich kablach lepszy będzie HTKC-50 lub HTKC-43
    • Tylko jeden kabel powyżej Ø18 mm; przy kilku grubych kablach – HTKC-28
    • Nie odciąża kabla przed wyrwaniem – konieczne mocowanie wewnątrz szafy
    • Nie jest przegrodą ogniową

    Uwagi dotyczące bezpieczeństwa i montażu

    • Wycięcie wykonuj po wyłączeniu napięcia; na drgających urządzeniach dodatkowo sprawdź dokręcenie wkrętów płyty.
    • Usuń wióry ze ściany i z wnętrza szafy.
    • Przed przycięciem stożka zmierz średnicę zewnętrzną kabla, a nie przekrój żył.
    • Zamocuj kable silników wewnątrz szafy, aby drgania i ciągnięcie nie przenosiły się na stożek.

    Szybki przewodnik wyboru

    Wycięcie 216×84 mm
    6 rozmiarów stożków
    Ø4–32 mm, do 36 kabli
    IP65, −40…+130 °C
    Pasuje, gdy potrzebujesz:
    • wprowadzić kable bardzo różnej grubości przez jedno wycięcie
    • jeden kabel zasilający do Ø32 mm
    • kilka cienkich kabli czujników od Ø4 mm
    Sprawdź przed użyciem:
    • ile kabli przypada na każdy rozmiar stożka
    • czy kabel powyżej Ø18 mm jest tylko jeden
    • czy w obudowie można wykonać wycięcie 216×84 mm z otworami Ø10 mm
    Ważne przypomnienie: HTKC-36 uszczelnia przepust (IP65), ale nie zastępuje mocowania kabli przed wyrwaniem i drganiami i nie jest uszczelnieniem ogniochronnym.

    FAQ

    Do jakich kabli pasuje HTKC-36?
    Do kabli o średnicy zewnętrznej od Ø4 do Ø32 mm, w sześciu grupach stożków.
    Czym HTKC-36 różni się od HTC-35?
    HTKC-36 ma dodatkowo 4 stożki Ø4–8 mm do cienkich kabli, a stożków Ø10–14 mm ma 14 (HTC-35 – 16).
    Czy pasuje do kabla Ø30 mm?
    Tak, największy stożek jest przeznaczony dla kabla Ø17–32 mm – jest jeden.
    Co zrobić, gdy kabel pasuje do dwóch rozmiarów stożków?
    Wybierz stożek, którego środek zakresu jest bliższy średnicy kabla, aby drugi pozostał wolny.
    Czy nadaje się do drgających urządzeń?
    Płyta jest elastyczna, ale kable należy koniecznie zamocować wewnątrz szafy, aby drgania nie przenosiły się na stożek.
    Czy można stosować na zewnątrz?
    Tak, materiał jest przeznaczony do wnętrz i na zewnątrz, ochrona IP65.

    Dokumentacja producenta

    Linki prowadzą do zewnętrznych stron. Sprawdzono 2026-10-04. W razie rozbieżności obowiązuje najnowsze wydanie producenta – lub skontaktuj się z nami.

    HTKC-36 – płyta do kabli różnej grubości

    Membranowa płyta HTKC-36 ze stożkami w sześciu rozmiarach do wycięcia 216×84 mm przyjmuje do 36 kabli od Ø4 do Ø32 mm, IP65, −40…+130 °C.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
