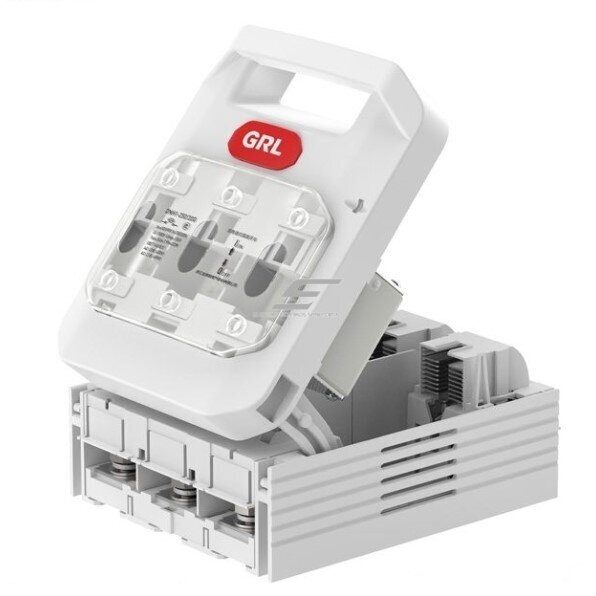

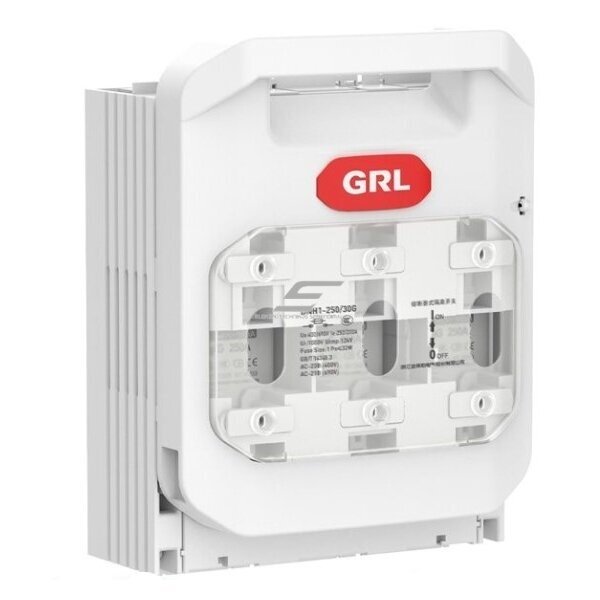

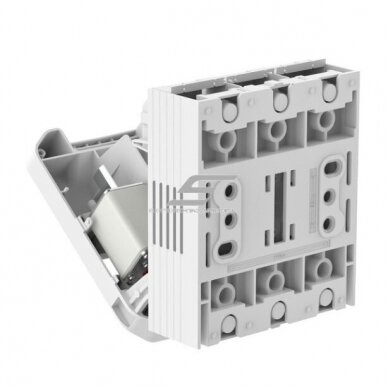

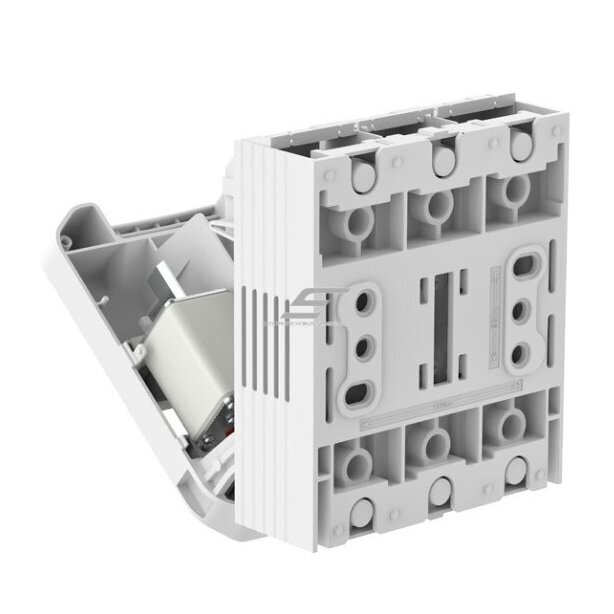

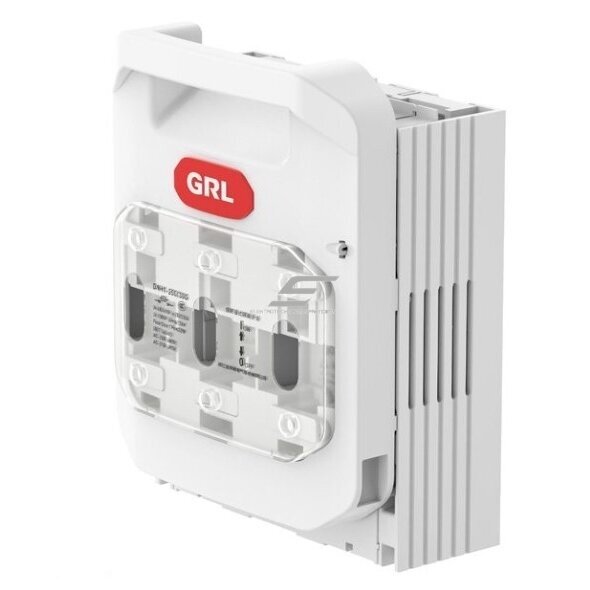

Poziomy uchwyt wyłącznika bezpiecznikowego | 3P | 250A | 690V | dla bezpieczników NH00 | na panelu | na płycie

Specyfikacje techniczne

Parametry elektryczne

Napięcie nominalne (Ue): 400 V AC; 690 V AC (AC690)
Natężenie nominalne (Ie): 250 A (AC400); 250 A (AC690)
Napięcie izolacyjne nominalne (Ui): 1000 V
Napięcie udarowe nominalne (Uimp): 12 kV
Natężenie prądu zwarcia nominalne (Iq): 50 kA (AC400); 100 kA (AC690)
Kategoria użytkowania: AC-23B (AC400); AC-21B (AC690)
Trwałość elektryczna: 200 cykli
Kontakty miedziane

Napięcie nominalne (Ue): 380 V AC
Natężenie nominalne (Ie): 250 A
Napięcie izolacyjne nominalne (Ui): 690 V
Napięcie udarowe nominalne (Uimp): 8 kV
Natężenie prądu zwarcia nominalne (Icw): 10 kA / 1s
Kategoria użytkowania: AC-21B
Trwałość elektryczna: 200 cykli
Częstotliwość nominalna: 50/60 Hz
Liczba biegunów: 3
Parametry bezpieczników

Rozmiar bezpiecznika (RT16/NT/NH) IEC 60269-2 GB/T 13539.2: 1
Prąd roboczy (In): 250 A
Rozpraszanie energii (P): 18W (AC400); 32W (AC690)
Trwałość mechaniczna: 1400 cykli
Klasa ochrony (ON): IP20
Klasa ochrony (OFF): IP30
Możliwość podłączenia mikroprzełącznika: Tak (dodatkowa opcja)

Warunki pracy
Temperatura pracy: -5 ℃ ~ +40 ℃
Kategoria montażu: III, IV
Poziom zanieczyszczeń: 3
Wysokość nad poziomem morza: ≤ 2000 m
Temperatura przechowywania: -25 ℃ ~ +55 ℃
Funkcje:

Niezawodna ochrona obwodów elektrycznych przed przeciążeniami i zwarciami.
Łatwa wymiana bezpieczników bez dodatkowych narzędzi.
Solidny mechanizm o trwałości mechanicznej do 1400 cykli.
Wbudowany mikro wyłącznik (opcjonalnie) do monitorowania stanu włącz/wyłącz.
Kompaktowy design zapewniający optymalne wykorzystanie przestrzeni w panelach elektrycznych.
Zastosowanie:

Przemysłowe panele elektryczne (systemy sterowania i rozdziału).
Urządzenia do rozdziału energii z bezpiecznikami NH.
Obiekty infrastrukturalne – stacje transformacyjne, budynki komercyjne i przemysłowe.
Ochrona obwodów wysokoprądowych w różnych branżach.
Zalety:

Wysoka izolacja elektryczna (do 1000V).
Wysoka odporność na zwarcia (do 100 kA).
Trwałość – odporność mechaniczna do 1400 cykli.
Możliwość integracji mikro wyłącznika do monitorowania stanu.
Kompaktowy, łatwy do montażu design.
Wady:

Brak ochrony przed zwarciami – konieczność użycia dodatkowych bezpieczników.
Przeznaczony tylko dla określonych typów bezpieczników NH (NH1).
Ten poziomy rozłącznik bezpieczników jest kluczowym elementem systemów rozdziału i ochrony energii elektrycznej, zapewniając niezawodną pracę i łatwą obsługę.
