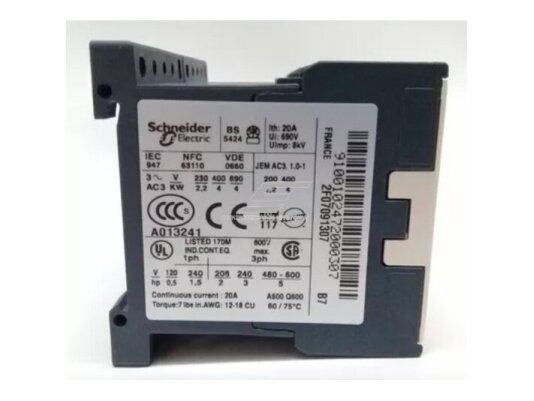

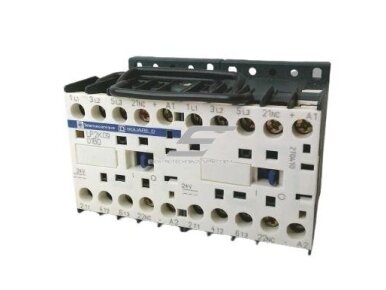

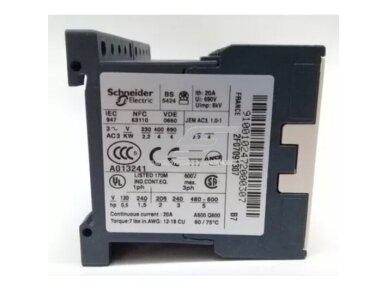

Reversinis kontaktorius | 4kW | 20A | 230-690V | IP20 | Telemecanique | LC2K0910B72

Techniniai duomenys:

Vardinė eksploatacinė įtampa:

• Maitinimo grandinė: 690 V AC, 50/60 Hz.
• Signalizacijos grandinė: ≤ 690 V AC, 50/60 Hz.

Vardinė darbinė srovė:

• 20 A (esant mažesnei nei 50 °C temperatūrai) prie ≤ 440 V AC AC-1 maitinimo grandinei.
• 16 A (esant mažesnei nei 70 °C temperatūrai) prie 690 V AC AC-1 maitinimo grandinei.
• 9 A prie ≤ 440 V AC AC-3 maitinimo grandinei.

Variklio galia:

• 2,2 kW (220...230 V AC, 50/60 Hz).
• 4 kW (380...415 V AC, 50/60 Hz).
• 4 kW (440 V AC, 50/60 Hz).
• 4 kW (480 V AC, 50/60 Hz).
• 4 kW (500...600 V AC, 50/60 Hz).
• 4 kW (660...690 V AC, 50/60 Hz).

• Valdymo grandinės tipas: AC 50/60 Hz.
• Valdymo grandinės įtampa (Uc): 24 V AC 50/60 Hz.
• Vardinė impulsų atsparumo įtampa (Uimp): 8 kV.
• Viršįtampio kategorija: III.

Įprastinė laisvo oro šiluminė srovė (Ith):

• 20 A (esant 50 °C temperatūrai) dėl maitinimo grandinės.
• 10 A (esant 50 °C temperatūrai) dėl signalizacijos grandinės.

• IP apsaugos laipsnis: IP20 pagal VDE 0106.
• Veikimo aplinkos oro temperatūra: −25 °C … +50 °C.
• Laikymo aplinkos oro temperatūra: −50 °C … +80 °C.

Naudojimas

• Pramoninės sistemos: Kontaktorius dažniausiai naudojami pramonės įrenginiuose, kuriems reikia reguliuoti energijos tiekimą ir užtikrinti saugų sistemos veikimą. Tai gali apimti elektrinius variklius, šildymo įrenginius, aušinimo sistemas ir kitus pramoninius įrenginius.
• Automatinės valdymo sistemos: Kontaktoriai naudojami automatizuotose valdymo sistemose, kur būtina atlikti įrangos jungimo ir išjungimo funkcijas pagal nustatytus parametrus. Tai gali apimti tiek gamybos linijas, tiek komercinius objektus, tokius kaip apšvietimo valdymas.
• Signalizacijos sistemos: Kontaktoriai taip pat naudojami signalizacijos ir apsaugos sistemose, kur reikia apsaugoti įrangą nuo per didelės įtampos ar kitų sistemos sutrikimų, taip užtikrinant tinkamą veikimo būseną ir reagavimą į klaidas.
• Variklio apsauga ir valdymas: Kontaktoriai yra naudojami pramoniniuose varikliuose, kad būtų užtikrintas efektyvus jų valdymas, ypač kai reikia kontroliuoti variklio paleidimą ir išjungimą esant tam tikriems įtampos ir srovės parametrams.

Pliusai

• Didelis eksploatacinės įtampos diapazonas: Kontaktorius veikia su įtampa iki 690 V AC, todėl jie yra tinkami įvairioms pramoninėms ir komercinėms sistemoms, kurioms reikalinga aukštos įtampos valdymo sistema.
• Didelis srovės valdymo diapazonas: Su šiuo kontaktoriu galima valdyti iki 20 A srovę esant 50 °C temperatūrai, o tai užtikrina didelį našumą ir universalumą įvairiose elektros sistemos dalyse.
• Tvirta ir patikima konstrukcija: Kontaktoriai yra suprojektuoti pagal aukštus saugos ir ilgaamžiškumo standartus, turintys IP20 apsaugos laipsnį, todėl jie gali būti naudojami įvairiose pramonės srityse.
• Platus temperatūrų diapazonas: Gali veikti plačiame temperatūrų diapazone nuo −25 °C iki +50 °C, todėl tinka tiek šaltose, tiek šiltose darbo aplinkose.
• Apsaugos nuo viršįtampių: 8 kV impulsų atsparumo įtampa ir viršįtampio kategorija III užtikrina aukštą apsaugą nuo elektros srovės smūgių, kas yra labai svarbu jautriose pramonės sistemose.

Minusai

• Aukšta kaina: Kontaktoriai su tokiomis specifikacijomis, kaip didelė įtampa ir srovė, gali būti brangesni nei paprastesni modeliai, todėl gali kelti papildomų išlaidų, ypač mažesnėms sistemoms.
• Paprastų montavimo sąlygų trūkumas: Nors montavimas ir naudojimas yra paprastas, tam tikros aplinkos sąlygos (pvz., aukštas drėgnumas ar ekstremalios temperatūros) gali reikalauti papildomos apsaugos ar specialių montavimo sąlygų.
• Apsaugos laipsnis: IP20 apsaugos laipsnis, nors tinkamas daugumai vidaus naudojimo sistemų, nėra pakankamas naudoti lauko sąlygose ar drėgnose aplinkose be papildomos apsaugos, pvz., apsauginių dėžių.

Šis 3P Kontaktorius yra patikimas ir universali valdymo įrenginys, skirtas įvairiems pramonės ir komerciniams įrenginiams, kur reikia valdyti didelės įtampos ir srovės grandines. Su dideliu eksploatacinės įtampos diapazonu ir galimybe valdyti variklio galias, kontaktorius yra tinkamas tiek pramoninėse gamybos linijose, tiek sudėtingose automatinėse sistemose. Jis užtikrina aukštą saugumą ir ilgalaikį veikimą, tačiau gali būti brangesnis nei paprastesni įrenginiai ir reikalauti specialių montavimo sąlygų.
