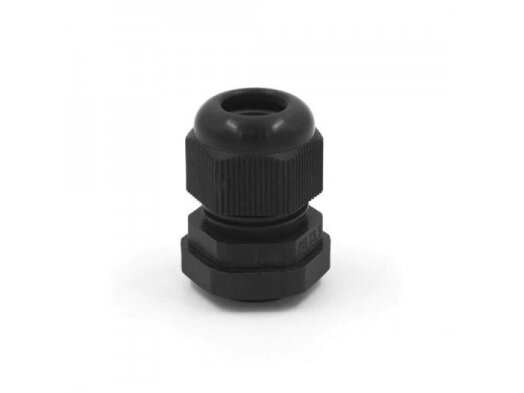

Kabelio sandariklis su veržle ir tarpine | PG13.5 | kabeliui Ø6–12 mm | juodas | IP67 | PG-13.5B

Kodas: PG-13.5B

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.27 € su PVM
( 0.22 € be PVM )

Į krepšelį

Juodas poliamidinis kabelio sandariklis su PG13.5 sriegiu ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 6–12 mm – trifaziai 5×1,5–5×2,5 mm² kabeliai (orientyras – lemia išorinis Ø). Apsauga IP67 (EN 60529), darbo temperatūra −40…+85 °C.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG13.5 | kabeliui Ø6–12 mm | juodas | IP67 | PG-13.5B

PG-13.5B – juodas PG13.5 kabelio sandariklis iš poliamido. Jis įsukamas į sriegtą PG13.5 angą arba įstatomas į lygią Ø 20,4 mm angą ir iš vidaus priveržiamas kontrveržle. Užveržus veržlę, tarpinė apglėbia kabelio apvalkalą ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG13.5 – didžiausias šios IP67 serijos dydis, skirtas trifaziams 5×1,5–5×2,5 mm² kabeliams, kuriais maitinami varikliai, kompresoriai ar šilumos siurbliai. Ø6–12 mm diapazonas ir 20,4 mm sriegio išorinis Ø leidžia sandariai įvesti storesnį kabelį į įrenginio gnybtų dėžutę ar skydelį. Juoda spalva parenkama juodiems įrenginių korpusams, mašinų gaubtams ir tamsiems fasadams, kur pilkas įvadas būtų ryškus.

Sriegis
PG13.5

Kabelio Ø
6–12 mm

Apsauga
IP67

Temperatūra
−40…+85 °C

Veikimo principas

Montavimas. Atjungus įtampą, korpuse paruošiama PG13.5 sriegio arba Ø 20,4 mm anga, sandariklis įsukamas ir priveržiamas, tada kabelis prakišamas per atlaisvintą veržlę.

Veikimas. Sukant veržlę, tarpinė suspaudžiama aplink kabelį – ji tolygiai prigula prie Ø6–12 mm apvalkalo ir kartu prilaiko kabelį nuo ištraukimo.

Rezultatas. Sandarus IP67 įvadas: dulkės nepatenka, o trumpalaikis panardinimas (EN 60529 bandymas – iki 1 m gylio, 30 min.) sandarumo nepažeidžia.

Kuo naudingas PG-13.5B?
Leidžia sandariai įvesti trifazį kabelį į įrenginį be pereinamųjų detalių: Ø6–12 mm diapazonas apima daugumą 5×1,5–5×2,5 mm² kabelių, o juoda spalva dera su juodais įrenginių korpusais.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	PG-13.5B
Sriegis	PG13.5 (DIN 40430)
Sriegio išorinis Ø	20,4 mm
Kabelio išorinis Ø	6–12 mm
Kabelių skaičius	1
Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Apsaugos laipsnis	IP67 (EN 60529)
Darbo temperatūra	−40…+85 °C
Medžiaga	poliamidas
Spalva	juodas

Pagrindinės funkcijos

IP67 sandarinimas – apsauga nuo dulkių ir trumpalaikio panardinimo.
Kabelio prilaikymas – užveržta veržlė mažina tempimą ant gnybtų.
PG13.5 sriegis – tinka standartinėms PG13.5 angoms, sriegio išorinis Ø 20,4 mm.
Diapazonas Ø6–12 mm – trifaziai 5×1,5–5×2,5 mm² kabeliai (orientyras – lemia išorinis Ø).
Poliamidinis korpusas – nekorozuoja, nelaidus elektrai, veikia −40…+85 °C.
Juoda spalva – dera su juodais įrenginių korpusais ir tamsiais paviršiais.

Kur naudojamas?

Trifazių variklių ir siurblių gnybtų dėžutės
Šilumos siurblių ir kondicionierių lauko blokų maitinimo įvadai
Dirbtuvių staklių ir kompresorių prijungimas
Lauko ir drėgnų patalpų instaliacija, kur reikalinga IP67
Įrenginių korpusai, į kuriuos kabelis įvedamas per sienelę
Remonto darbai, kai keičiamas senas sutrūkinėjęs įvadas
Juodi mašinų ir įrenginių korpusai, tamsūs fasadai

Naudojimas pagal poreikį

Pramoninių įrenginių elektrikui.
Trifaziai variklių ir siurblių kabeliai dažniausiai telpa į Ø6–12 mm – vienas dydis daugumai prijungimų gnybtų dėžutėse.

Projektuotojui.
Specifikacijoje pakanka nurodyti PG13.5, kabelio Ø6–12 mm ir IP67 – parametrai aiškūs, o IP68 alternatyva 00841 (PG13.5, Ø6–12 mm) turi tą patį sriegį.

Įrenginių gamintojui.
Juodas sandariklis dera su juodu gaminio korpusu – serijiniame gaminyje nelieka išsiskiriančių pilkų detalių.

Praktinis panaudojimas

Jeigu jungiate šilumos siurblio lauko bloką 5×2,5 mm² kabeliu, kurio išorinis Ø apie 11 mm, tada PG-13.5B tiks įvadui į bloko ar išorinio jungiklio dėžutę: kabelis telpa į Ø6–12 mm diapazoną, o juodas sandariklis neišsiskiria ant tamsaus korpuso.

Pliusai

Aiškus diapazonas Ø6–12 mm vienam PG13.5 dydžiui
IP67 pagal EN 60529
Darbo temperatūra −40…+85 °C – tinka nešildomoms patalpoms ir lauko įrangai
Poliamidas – nerūdija, nelaidus elektrai
Užveržta veržlė kartu sandarina ir prilaiko kabelį
Juoda spalva – tvarkingas vaizdas ant juodų ir tamsių korpusų

Minusai / ribojimai

IP67, ne IP68 – nuolatiniam panardinimui rinkitės IP68 00841 (PG13.5, Ø6–12 mm) arba ES-PG13.5B.
Diapazonas ribotas: plonesniam nei 6 mm kabeliui rinkitės PG-11B (PG11, Ø5–10 mm); storesniam nei 12 mm – IP68 00858 (PG16, Ø10–14 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Angą gręžkite pagal sriegio išorinį Ø 20,4 mm – per didelėje angoje sandarumas neužtikrinamas.
Veržlę priveržkite, kol kabelis nebejuda tarpinėje; per stipriai priveržus galima pažeisti plastikinį sriegį.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie sandariklio.

Greitas pasirinkimo gidas

PG13.5 sriegis (Ø 20,4 mm)

Kabelis Ø6–12 mm

IP67, −40…+85 °C

Juodas, poliamidas

Tinka, kai reikia:

įvesti trifazį 5 gyslų kabelį (Ø6–12 mm)
kad įvadas derėtų prie juodo ar tamsaus korpuso
apsaugoti įvadą nuo lietaus, dulkių ir purslų

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 6–12 mm.
Angos tipą: sriegta PG13.5 ar lygi Ø 20,4 mm anga (tada reikės kontrveržlės).
Ar įvadas bus tiesioginėje saulėje – UV atsparumas mūsų duomenyse nenurodytas.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara ir nepakeičia IP68 sandariklio, kai įvadas nuolat po vandeniu.

DUK

Kokio storio kabeliui tinka PG-13.5B?
Kabeliui, kurio išorinis Ø yra 6–12 mm – matuokite apvalkalą, o ne gyslų skerspjūvį mm².

Ar PG13.5 tiks 5×4 mm² kabeliui?
Tik jei jo išorinis Ø neviršija 12 mm; jei storesnis – rinkitės IP68 00858 (PG16, Ø10–14 mm) arba Haupa 250050 (M25×1,5, Ø13–18 mm) metrinei angai.

Ar PG-13.5B tinka nuolatiniam darbui po vandeniu?
Ne – IP67 skirta trumpalaikiam panardinimui; nuolatiniam rinkitės IP68 00841 (PG13.5, Ø6–12 mm).

Kokia anga reikalinga PG13.5 sandarikliui?
Sriegta PG13.5 anga arba lygi anga pagal sriegio išorinį Ø 20,4 mm, su kontrveržle iš vidaus.

Ar yra pilkas PG13.5 variantas?
Šioje IP67 serijoje – ne; pilkam korpusui rinkitės IP68 00841 (PG13.5, Ø6–12 mm) arba ES-PG13.5.

Ar per vieną sandariklį galima įvesti du laidus?
Ne – tarpinė sandarina tik vieną apvalų kabelį; kiekvienam kabeliui naudokite atskirą sandariklį.

PG-13.5B – PG13.5 kabelio sandariklis Ø6–12 mm, juodas, IP67

Juodas poliamidinis PG13.5 kabelio sandariklis PG-13.5B vienam kabeliui Ø6–12 mm: trifaziai 5×1,5–5×2,5 mm² kabeliai (orientyras – lemia išorinis Ø). IP67, −40…+85 °C, tinka dėžutėms, skydeliams ir įrenginių korpusams.
