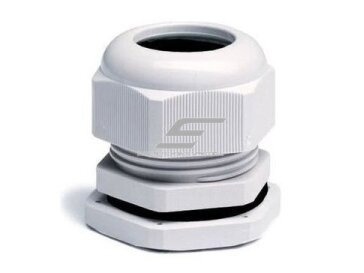

Kabelio sandariklis su veržle ir tarpine | PG9 | kabeliui Ø4–8 mm | pilkas | IP67 | PG-09

Kodas: PG-09

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.24 € su PVM
( 0.20 € be PVM )

Į krepšelį

Pilkas poliamidinis kabelio sandariklis su PG9 sriegiu ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 4–8 mm – lankstūs 3×0,75–3×1,5 mm² kabeliai (orientyras – lemia išorinis Ø). Apsauga IP67 (EN 60529), darbo temperatūra −40…+85 °C.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG9 | kabeliui Ø4–8 mm | pilkas | IP67 | PG-09

PG-09 – pilkas PG9 kabelio sandariklis iš poliamido. Jis įsukamas į sriegtą PG9 angą arba įstatomas į lygią Ø 15,2 mm angą ir iš vidaus priveržiamas kontrveržle. Užveržus veržlę, tarpinė apglėbia kabelio apvalkalą ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG9 dengia dažniausią buitinių ir nedidelių įrenginių maitinimo laidų zoną – lanksčius 3×0,75–3×1,5 mm² kabelius. Ø4–8 mm diapazonas leidžia vienu dydžiu aptarnauti ir ventiliatorių, ir šviestuvų, ir siurblių maitinimą, jei jų išorinis Ø telpa į ribas. Pilka spalva dera su pilkomis plastikinėmis dėžutėmis ir skydeliais, todėl įvadas neišsiskiria.

Sriegis
PG9

Kabelio Ø
4–8 mm

Apsauga
IP67

Temperatūra
−40…+85 °C

Veikimo principas

Montavimas. Atjungus įtampą, korpuse paruošiama PG9 sriegio arba Ø 15,2 mm anga, sandariklis įsukamas ir priveržiamas, tada kabelis prakišamas per atlaisvintą veržlę.

Veikimas. Sukant veržlę, tarpinė suspaudžiama aplink kabelį – ji tolygiai prigula prie Ø4–8 mm apvalkalo ir kartu prilaiko kabelį nuo ištraukimo.

Rezultatas. Sandarus IP67 įvadas: dulkės nepatenka, o trumpalaikis panardinimas (EN 60529 bandymas – iki 1 m gylio, 30 min.) sandarumo nepažeidžia.

Kuo naudingas PG-09?
Vienas dydis daugumai lanksčių įrenginių maitinimo laidų: Ø4–8 mm diapazonas ir 15,2 mm sriegio išorinis Ø tinka standartinėms PG9 angoms dėžutėse, šviestuvuose ir mažų įrenginių korpusuose.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	PG-09
Sriegis	PG9 (DIN 40430)
Sriegio išorinis Ø	15,2 mm
Kabelio išorinis Ø	4–8 mm
Kabelių skaičius	1
Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Apsaugos laipsnis	IP67 (EN 60529)
Darbo temperatūra	−40…+85 °C
Medžiaga	poliamidas
Spalva	pilkas

Pagrindinės funkcijos

IP67 sandarinimas – apsauga nuo dulkių ir trumpalaikio panardinimo.
Kabelio prilaikymas – užveržta veržlė mažina tempimą ant gnybtų.
PG9 sriegis – tinka standartinėms PG9 angoms, sriegio išorinis Ø 15,2 mm.
Diapazonas Ø4–8 mm – lankstūs 3×0,75–3×1,5 mm² kabeliai (orientyras – lemia išorinis Ø).
Poliamidinis korpusas – nekorozuoja, nelaidus elektrai, veikia −40…+85 °C.
Pilka spalva – neišsiskiria ant pilkų dėžučių ir skydelių.

Kur naudojamas?

Lauko šviestuvų ir prožektorių maitinimo įvadai
Ventiliatorių, siurblių ir nedidelių variklių gnybtų dėžutės
Lauko kištukinių lizdų ir jungiklių dėžutės
Lauko ir drėgnų patalpų instaliacija, kur reikalinga IP67
Įrenginių korpusai, į kuriuos kabelis įvedamas per sienelę
Remonto darbai, kai keičiamas senas sutrūkinėjęs įvadas
Pilkos plastikinės paskirstymo dėžutės ir skydeliai

Naudojimas pagal poreikį

Šviestuvų montuotojui.
Lauko šviestuvų ir prožektorių laidai dažniausiai patenka į Ø4–8 mm ribas – PG9 sandarina įvadą be papildomų tarpinių.

Projektuotojui.
Specifikacijoje pakanka nurodyti PG9, kabelio Ø4–8 mm ir IP67 – parametrai aiškūs, o IP68 alternatyva 00827 (PG9, Ø4–8 mm) turi tą patį sriegį.

Pastato administratoriui.
Pilkas įvadas ant pilkos dėžutės atrodo tvarkingai, o IP67 mažina drėgmės sukeltų gedimų riziką rūsiuose ir lauke.

Praktinis panaudojimas

Jeigu prie pastato fasado keičiate prožektorių ir naujo prožektoriaus maitinimo laidas yra 3×1 mm² su maždaug 7 mm išoriniu skersmeniu, tada PG9 į jungimo dėžutę įvesite be adapterių: laidas telpa į Ø4–8 mm diapazoną, o IP67 apsaugo jungtį nuo lietaus ir sniego tirpsmo vandens.

Pliusai

Aiškus diapazonas Ø4–8 mm vienam PG9 dydžiui
IP67 pagal EN 60529
Darbo temperatūra −40…+85 °C – tinka nešildomoms patalpoms ir lauko įrangai
Poliamidas – nerūdija, nelaidus elektrai
Užveržta veržlė kartu sandarina ir prilaiko kabelį
Pilka spalva – įvadas neišsiskiria ant pilkų korpusų

Minusai / ribojimai

IP67, ne IP68 – nuolatiniam panardinimui rinkitės IP68 00827 (PG9, Ø4–8 mm) arba ES-PG9.
Diapazonas ribotas: plonesniam nei 4 mm kabeliui rinkitės PG-07 / PG-07B (PG7, Ø3,5–6 mm); storesniam nei 8 mm – PG-11 / PG-11B (PG11, Ø5–10 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Angą gręžkite pagal sriegio išorinį Ø 15,2 mm – per didelėje angoje sandarumas neužtikrinamas.
Veržlę priveržkite, kol kabelis nebejuda tarpinėje; per stipriai priveržus galima pažeisti plastikinį sriegį.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie sandariklio.

Greitas pasirinkimo gidas

PG9 sriegis (Ø 15,2 mm)

Kabelis Ø4–8 mm

IP67, −40…+85 °C

Pilkas, poliamidas

Tinka, kai reikia:

įvesti lankstų įrenginio maitinimo laidą (Ø4–8 mm)
kad įvadas derėtų prie pilkos dėžutės ar skydelio
apsaugoti įvadą nuo lietaus, dulkių ir purslų

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 4–8 mm.
Angos tipą: sriegta PG9 ar lygi Ø 15,2 mm anga (tada reikės kontrveržlės).
Ar įvadas bus tiesioginėje saulėje – UV atsparumas mūsų duomenyse nenurodytas.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara ir nepakeičia IP68 sandariklio, kai įvadas nuolat po vandeniu.

DUK

Kokio storio kabeliui tinka PG-09?
Kabeliui, kurio išorinis Ø yra 4–8 mm – matuokite apvalkalą, o ne gyslų skerspjūvį mm².

Ar PG9 tiks 3×1,5 mm² laidui?
Dažnai taip, jei laido išorinis Ø neviršija 8 mm – pasimatuokite apvalkalą slankmačiu; storesniam rinkitės PG-11 / PG-11B.

Ar PG-09 tinka nuolatiniam darbui po vandeniu?
Ne – IP67 skirta trumpalaikiam panardinimui; nuolatiniam rinkitės IP68 00827 (PG9, Ø4–8 mm).

Kokia anga reikalinga PG9 sandarikliui?
Sriegta PG9 anga arba lygi anga, atitinkanti sriegio išorinį Ø 15,2 mm, su kontrveržle iš vidaus.

Kuo PG-09 skiriasi nuo PG-09B?
Tik spalva: PG-09 – pilkas, PG-09B – juodas; sriegis, diapazonas, IP67 ir darbo temperatūra tie patys.

Ar per vieną sandariklį galima įvesti du laidus?
Ne – tarpinė sandarina tik vieną apvalų kabelį; kiekvienam kabeliui naudokite atskirą sandariklį.

PG-09 – PG9 kabelio sandariklis Ø4–8 mm, pilkas, IP67

Pilkas poliamidinis PG9 kabelio sandariklis PG-09 vienam kabeliui Ø4–8 mm: lankstūs 3×0,75–3×1,5 mm² kabeliai (orientyras – lemia išorinis Ø). IP67, −40…+85 °C, tinka dėžutėms, skydeliams ir įrenginių korpusams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą

Susijusios prekės

Apvali membraninė kabelių įvado tabletė | Ø28 mm angai | 3× Ø3–4 + 3× Ø5–9 mm | pilka | IP65 | HT Hi Tech Polymers | HTL-28

Kodas: Sandariklis HTL-28

HTL-28 – apvali membraninė tabletė, įstatoma į Ø28 mm angą korpuse. Per ją įvedama iki 6 kabelių: 3× Ø3–4 mm ir 3× Ø5–9 mm. Tinka 1,5–5 mm sienelei, apsauga IP65 pagal gamintojo lapą.

Kaina 1.43 € su PVM

( 1.18 € be PVM )

Į krepšelį

Kabelio sandariklis su veržle ir tarpine | PG7 | kabeliui Ø3,5–6 mm | juodas | IP67 | PG-07B

Kodas: PG-07B

Juodas poliamidinis kabelio sandariklis su PG7 sriegiu ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 3,5–6 mm – ploni valdymo ir signaliniai kabeliai (jutikliai, termostatai, mygtukai). Apsauga IP67 (EN 60529), darbo temperatūra −40…+85 °C.

Kaina 0.19 € su PVM

( 0.16 € be PVM )

Į krepšelį

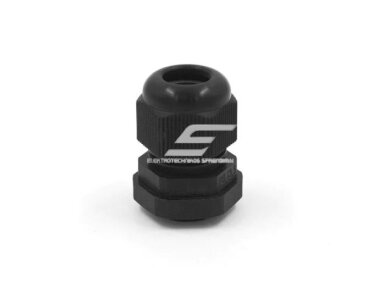

Kabelio sandariklis su veržle ir tarpine | PG13.5 | kabeliui Ø6–12 mm | juodas | IP67 | PG-13.5B

Kodas: PG-13.5B

Juodas poliamidinis kabelio sandariklis su PG13.5 sriegiu ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 6–12 mm – trifaziai 5×1,5–5×2,5 mm² kabeliai (orientyras – lemia išorinis Ø). Apsauga IP67 (EN 60529), darbo temperatūra −40…+85 °C.

Kaina 0.27 € su PVM

( 0.22 € be PVM )

Į krepšelį

Vieno kabelio membraninis įvadas su flanšu | angai Ø86 mm | kabeliui Ø55–70 mm | flanšas Ø123,1 mm | pilkas | IP67 | HT Hi Tech Polymers | HTX-1

Kodas: Sandariklis HTX-1

HTX-1 – membraninis įvadas su flanšu vienam storam galios kabeliui Ø55–70 mm. Montuojamas į apvalią Ø86 mm angą korpuso sienelėje, flanšo skersmuo Ø123,1 mm. Sandarumas – IP67 pagal naujausią gamintojo lapą.

Kaina 21.78 € su PVM

( 18.00 € be PVM )

Į krepšelį

Kabelio sandariklis su veržle ir tarpine | PG11 | kabeliui Ø5–10 mm | juodas | IP67 | PG-11B

Kodas: PG-11B

Juodas poliamidinis kabelio sandariklis su PG11 sriegiu ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 5–10 mm – 3×1,5–3×2,5 mm² instaliaciniai kabeliai (orientyras – lemia išorinis Ø). Apsauga IP67 (EN 60529), darbo temperatūra −40…+85 °C.

Kaina 0.25 € su PVM

( 0.21 € be PVM )

Į krepšelį

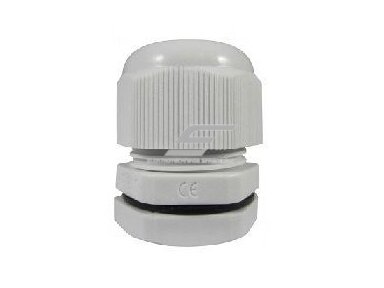

Kabelio sandariklis su veržle ir tarpine | PG29 | kabeliui Ø18–25 mm | šviesiai pilkas | IP68 | Haupa | 250072
