  • Modulinė skaitmeninė automatinė fazių parinkimo relė | įtampos ir disbalanso kontrolė | iš 3F į 1F | 63A | 230V | DIN | ELATOVPD3-63VA

    Kodas: ELATOVPD3-63VA

    Automatinis fazių parinkiklis vienfazei 230 V apkrovai iš 3P+N tinklo: iki 63 A, įtampos, asimetrijos ir srovės 1–63 A kontrolė, L1/L2/L3 įtampų ekranas, ≈5 DIN moduliai.

  • Modulinė skaitmeninė automatinė fazių parinkimo relė | įtampos ir disbalanso kontrolė | iš 3F į 1F | 63A | 230V | DIN | ELATOVPD3-63VA

    ELATOVPD3-63VA – automatinis fazių parinkiklis, kuris vienfazę 230 V apkrovą maitina iš trifazio 3P+N tinklo. Relė nuolat matuoja L1, L2 ir L3 įtampas ir prie vienfazio išėjimo prijungia tą fazę, kurios parametrai yra nustatytose ribose. Skirta skydams, kuriuose yra trifazis įvadas, o svarbi įranga yra vienfazė.

    Pagrindinė mintis:
    Įprasta įtampos relė, sutrikus fazei, tiesiog atjungia apkrovą. Ši relė dar ir perjungia apkrovą į kitą tinkamą fazę, todėl katilas, siurblys ar apsaugos sistema po trumpos pertraukos vėl gauna maitinimą, kol bent viena fazė yra normali. Ekrane matomos visų trijų fazių įtampos ir apkrovos srovė, todėl tinklo problemą galima įvertinti iškart, be matavimo prietaisų.
    Įėjimas
    3P+N, 220–230 V fazė–N
    Išėjimas
    1 fazė + N, iki 63 A
    Kontrolė
    viršįtampis, per žema įtampa, asimetrija, srovė 1–63 A
    Ekranas
    L1 / L2 / L3 (V) + srovė (A), aktyvios fazės LED

    Veikimo principas

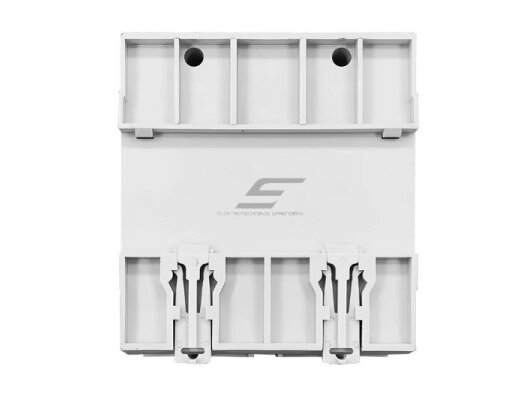

    Relė montuojama ant 35 mm DIN bėgelio ir užima apie 5 modulius. Korpuse yra 4 gnybtai viršuje ir 2 apačioje: įėjimas – trys fazės ir neutralas, išėjimas – viena fazė ir neutralas vienfazėms grandinėms. Jungiama tik pagal gamintojo jungimo schemą, pateikiamą su įrenginiu.

    Valdiklis nuolat matuoja visų trijų fazių įtampą (±1 % tikslumu) ir lygina ją su nustatytomis viršutine ir apatine ribomis. Išėjimą maitina viena pasirinkta fazė – ją rodo LED indikatorius L1, L2 arba L3. Jei aktyvios fazės įtampa išeina už ribų, fazė dingsta arba fazių asimetrija viršija nustatytą vertę (suveikimo delsa – 10 s), apkrova atjungiama ir, jei yra kita tinkama fazė, prijungiama prie jos.

    Rezultatas: vienfazė apkrova gauna maitinimą iš tuo metu geriausios fazės, o kai visos fazės už ribų – lieka atjungta ir apsaugota nuo per aukštos ar per žemos įtampos. Papildomai relė matuoja apkrovos srovę ir atjungia išėjimą viršijus nustatytą srovės ribą (1–63 A).

    Kuo naudingas ELATOVPD3-63VA?
    Vienas modulinis įrenginys pakeičia įtampos relę, fazių kontrolės relę ir rankinį fazių perjungiklį vienfazei grandinei. Sutrikus vienai fazei objekte nereikia laukti elektriko – svarbi grandinė automatiškai persijungia į tinkamą fazę.

    Ekrane rodoma informacija

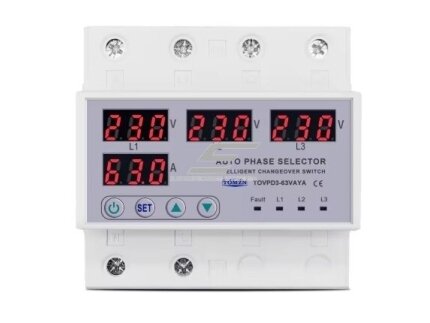

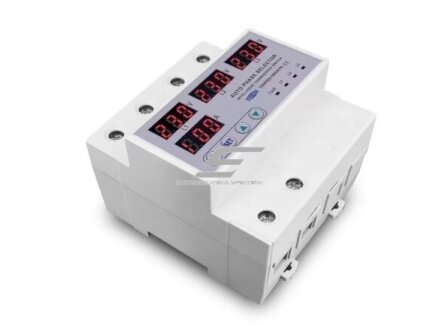

    Priekiniame skydelyje yra 4 skaitmeniniai LED indikatoriai, todėl tinklo būklė matoma vienu žvilgsniu – neatidarant skydo ir be matavimo prietaisų.

    L1
    L1 fazės įtampa, V
    L2
    L2 fazės įtampa, V
    L3
    L3 fazės įtampa, V
    A
    Apkrovos srovė, A
    Indikacija ir valdymas:
    • LED L1, L2, L3 rodo, kuri fazė tuo metu maitina vienfazį išėjimą
    • LED Fault rodo, kad užfiksuotas sutrikimas
    • Mygtukai įjungimas / išjungimas, SET, ▲ ir ▼ skirti valdymui ir parametrų nustatymui
    • Iš ekrano iškart aišku, kurios fazės įtampa nukrypo ir kiek srovės naudoja apkrova

    Kuo skiriasi nuo įprastos įtampos kontrolės relės?

    Įprasta įtampos kontrolės relė tik atjungia apkrovą, kai įtampa išeina už ribų, ir įranga lieka be maitinimo, kol tinklas atsistato. ELATOVPD3-63VA atjungia apkrovą ir automatiškai perjungia ją į kitą tinkamą fazę.

    Funkcija Įprasta įtampos relė ELATOVPD3-63VA
    Stebi tinklo įtampą Taip Taip – L1, L2 ir L3 atskirai
    Atjungia apkrovą, kai įtampa už ribų Taip Taip
    Perjungia apkrovą į kitą fazę Ne Taip, jei yra tinkama fazė
    Rodo visų fazių įtampas Priklauso nuo modelio Taip, voltais
    Rodo apkrovos srovę Priklauso nuo modelio Taip, amperais
    Reguliuojama srovės riba Priklauso nuo modelio 1–63 A
    Svarbu:
    Perjungiant fazes įvyksta trumpa maitinimo pertrauka, o išėjimas visada vienfazis 230 V – relė nekeičia įtampos ir nepakeičia UPS ar ATS.

    Techninės specifikacijos

    Prekės tipas Automatinė fazių parinkimo relė (iš 3F į 1F) su įtampos, asimetrijos ir srovės kontrole
    Gamintojas Elsp Group
    Kodas ELATOVPD3-63VA
    Įėjimas 3P+N (L1, L2, L3, N)
    Vardinė įtampa 220–230 V AC fazė–neutralas
    Darbinis įtampos diapazonas 140–300 V AC
    Dažnis 50/60 Hz
    Išėjimas 1 fazė + N, 230 V AC; 1 NO kontaktas
    Didžiausia apkrovos srovė 63 A
    Srovės apsaugos nustatymas 1–63 A, reguliuojamas
    Apsaugos funkcijos Per aukšta ir per žema įtampa (reguliuojamos ribos), fazių asimetrija, apkrovos srovė
    Histerezė 5 V – viršįtampiui ir asimetrijai, 3 V – per žemai įtampai
    Asimetrijos suveikimo delsa 10 s
    Įtampos matavimo tikslumas ±1 %
    Ekranas 4 skaitmeniniai LED indikatoriai: L1, L2, L3 įtampa (V) ir apkrovos srovė (A)
    Indikacija LED: Fault, L1, L2, L3 (aktyvi fazė)
    Valdymas Mygtukai: įjungimas / išjungimas, SET, ▲, ▼
    Izoliacijos įtampa 450 V
    Komutacinis resursas 100 000 ciklų (elektrinis ir mechaninis, pagal gamintojo duomenis; faktinis resursas priklauso nuo apkrovos)
    Apsaugos klasė IP20

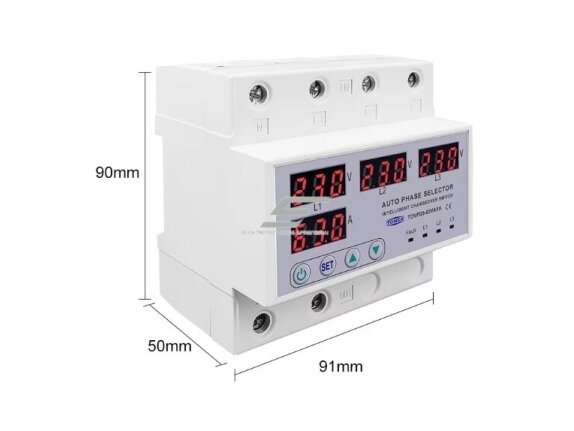

    Matmenys 90 × 91 × 50 mm (≈ 5 DIN moduliai)

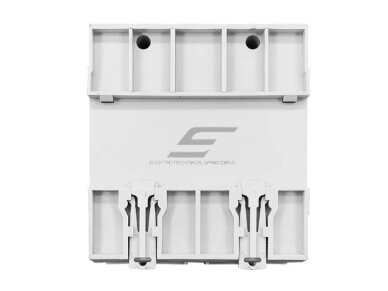

    Montavimas 35 mm DIN bėgelis
    Darbo aplinka Santykinė drėgmė < 50 % esant 40 °C (be kondensacijos), aukštis iki 2000 m, taršos laipsnis 3

    Pagrindinės funkcijos

    • Automatinis fazės parinkimas – vienfazė apkrova perjungiama į tinkamą fazę be žmogaus įsikišimo.
    • Per aukštos ir per žemos įtampos kontrolė – įranga atjungiama, kol įtampa yra už nustatytų ribų.
    • Fazių asimetrijos kontrolė – reaguojama į nulio trūkio ar netolygios apkrovos sukeltą įtampų disbalansą.
    • Srovės riba 1–63 A – išėjimas atjungiamas, jei apkrova viršija nustatytą vertę.
    • Trijų fazių įtampų ir srovės ekranas – tinklo būklė matoma be multimetro.
    • Aktyvios fazės ir gedimo LED – iš karto aišku, kuri fazė maitina apkrovą ir ar yra sutrikimas.
    • Automatinis atsistatymas – normalizavusis įtampai maitinimas grąžinamas be rankinio įjungimo.

    Kur naudojamas?

    • Kaimo vietovių ir sodybų skydai, kur dažni vienos fazės dingimai ar įtampos kritimai
    • Šildymo katilų ir cirkuliacinių siurblių maitinimas
    • Vandens tiekimo ir drenažo siurbliai (vienfaziai)
    • Apsaugos signalizacija, vaizdo stebėjimas, ryšio įranga
    • Šaldytuvai, šaldikliai ir vienfazė šaldymo įranga
    • Vartų automatika ir pastato valdymo grandinės
    • Nedideli verslo objektai su trifaziu įvadu ir vienfaziais svarbiais vartotojais

    Naudojimas pagal poreikį

    Sodybos ar namo savininkui.
    Dingus vienai fazei katilas ir siurbliai po trumpos pertraukos vėl gauna maitinimą – relė pati perjungia juos į kitą tinkamą fazę.
    Elektrikui montuotojui.
    Vienas 5 modulių įrenginys vietoje kelių relių ir perjungiklio, su aiškia fazių diagnostika ekrane.
    Apsaugos sistemų montuotojui.
    Sutrikus fazei signalizacijos ir vaizdo stebėjimo maitinimas automatiškai atkuriamas iš kitos fazės, kol objekte yra bent viena normali fazė.

    Praktinis panaudojimas

    Jeigu sodyboje dažnai „krenta“ viena fazė, o dujinis katilas ir cirkuliacinis siurblys prijungti būtent prie jos, tada į skydą sumontuojama ELATOVPD3-63VA: katilo ir siurblio grandinė jungiama prie relės išėjimo, o dingus naudojamai fazei apkrova trumpam atjungiama ir relė perjungia maitinimą į kitą tinkamą fazę – šildymas atsinaujina automatiškai, o ekrane matosi, kuri fazė sugedo.

    Pliusai

    • Automatinis vienfazės apkrovos perjungimas tarp L1, L2 ir L3
    • Viršįtampio, per žemos įtampos, asimetrijos ir srovės kontrolė viename įrenginyje
    • Visų trijų fazių įtampos ir srovė rodomos vienu metu
    • Reguliuojama srovės riba 1–63 A
    • Platus darbinis diapazonas 140–300 V AC
    • Kompaktiškas – apie 5 DIN modulius

    Minusai / ribojimai

    • Išėjimas tik vienfazis – trifaziams varikliams ir 3 × 400 V įrangai netinka
    • Nėra trumpojo jungimo apsauga – būtinas automatinis jungiklis prieš relę
    • 63 A – bendra išėjimo srovė; varikliams ir kompresoriams su didelėmis paleidimo srovėmis rinkitės atsargą arba junkite per kontaktorių
    • Perjungiant fazes įvyksta trumpa pertrauka – tai ne UPS
    • Neperjungia tarp dviejų skirtingų šaltinių (tinklas / generatorius) – tam reikalingas ATS

    Saugos ir montavimo pastabos

    • Montuoti, jungti ir nustatyti ribas turi kvalifikuotas elektrikas, atjungus visas fazes
    • Laidus junkite tik pagal gamintojo jungimo schemą; prieš įtampos padavimą patikrinkite įėjimo (L1, L2, L3, N) ir išėjimo (L, N) gnybtus
    • Prieš relę sumontuokite automatinį jungiklį, ne didesnį kaip 63 A; išėjimo grandinėms taikykite įprastą apsaugą ir nuotėkio srovės apsaugą pagal įrengimo taisykles
    • Laido skerspjūvį parinkite pagal faktinę srovę ir apsaugos aparato nominalą
    • Įrenginys IP20 – tik sausoje uždaroje skydinėje
    • Nejunkite prie išėjimo apkrovų, kurioms reikia kelių fazių ar konkrečios fazių sekos

    Greitas pasirinkimo gidas

    3P+N → 1F
    63 A
    1–63 A srovės riba
    140–300 V AC
    IP20
    DIN | ≈ 5 moduliai
    Tinka, kai reikia:
    • vienfazę svarbią apkrovą maitinti iš patikimiausios trifazio tinklo fazės
    • apsaugoti įrangą nuo per aukštos ir per žemos įtampos
    • matyti visų fazių įtampą skydo priekyje
    Patikrinkite prieš naudojimą:
    • ar objekte yra 3P+N tinklas su neutralu
    • ar bendra apkrovos srovė neviršija 63 A (su atsarga paleidimo srovėms)
    • ar skyde yra apie 5 laisvų modulių vietos
    • ar nustatytos įtampos ribos atitinka jungiamos įrangos reikalavimus
    Svarbus priminimas: relė nepakeičia automatinio jungiklio, nuotėkio srovės relės ir UPS – ji parenka fazę ir atjungia apkrovą, bet neužtikrina trumpojo jungimo apsaugos ir nepertraukiamo maitinimo.

    DUK

    Ar galima maitinti trifazį variklį?
    Ne – relės išėjimas yra tik vienfazis 230 V.
    Ar perjungimas tarp fazių vyksta be pertrūkio?
    Ne – perjungiant įvyksta trumpa pertrauka, todėl jautriai IT įrangai papildomai reikalingas UPS.
    Ar relė atstoja automatinį jungiklį?
    Ne – prieš relę būtina sumontuoti automatinį jungiklį iki 63 A, nes relė neišjungia trumpojo jungimo srovių.
    Ar 63 A taikoma kiekvienai fazei?
    Ne – 63 A yra didžiausia bendra vienfazio išėjimo srovė.
    Ar galima perjungti tarp tinklo ir generatoriaus?
    Ne – relė parenka fazę tik iš vieno 3P+N tinklo, dviem šaltiniams reikalingas ATS.
    Kiek vietos užima skyde?
    Apie 5 DIN modulius – korpuso matmenys 90 × 91 × 50 mm.

    Modulinė skaitmeninė automatinė fazių parinkimo relė | įtampos ir disbalanso kontrolė | iš 3F į 1F | 63A | 230V | DIN | ELATOVPD3-63VA

    Automatinė fazių parinkimo relė ELATOVPD3-63VA vienfazę iki 63 A apkrovą maitina iš tinkamos trifazio 3P+N tinklo fazės saugo ją nuo per aukštos, per žemos įtampos ir fazių asimetrijos, o viršijus nustatytą srovės ribą – atjungia. Tinka namų, sodybų ir nedidelių objektų skydams, kur svarbi vienfazė įranga turi veikti net dingus vienai fazei.
