Tarpinės relės | signalų stiprinimui ir apkrovų valdymui modulinės | montuojamos į elektros paskirstymo dėžes | skydus

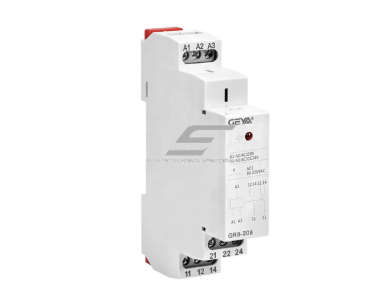

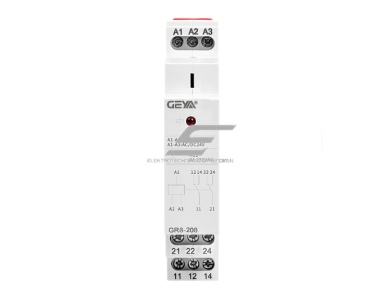

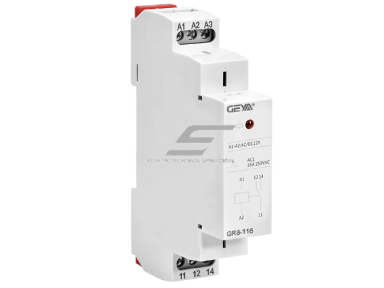

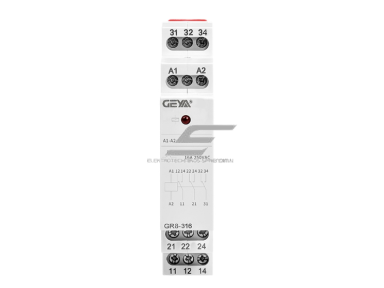

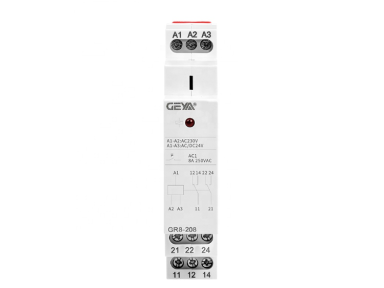

Modulinės tarpinės relės signalų stiprinimui ir apkrovų valdymui

Modulinės tarpinės relės skirtos valdymo signalui perduoti, atskirti valdymo ir apkrovos grandines, padidinti valdymo kontaktų skaičių bei įjungti apkrovas, kurių nepatogu arba negalima tiesiogiai valdyti pagrindinio automatikos įrenginio išėjimu. Jos plačiai naudojamos elektros paskirstymo dėžėse, automatikos skyduose, valdymo spintose ir kitose elektrotechninėse sistemose.

Šioje prekių grupėje gali būti skirtingos ritės įtampos, kontaktų skaičiaus, kontaktų konfigūracijos, vardinės srovės ir modulių pločio relės. Jos gali būti naudojamos kartu su programuojamais valdikliais, laikmačiais, termostatais, lygio relėmis, apsaugos relėmis, jutikliais, signalizacijos sistemomis ir kitais valdymo įrenginiais.

• Valdymo signalas – į relės ritę paduodama nustatyta AC arba DC įtampa.
• Ritės sužadinimas – susidaro elektromagnetinis laukas.
• Kontaktų perjungimas – NO, NC arba perjungiamieji kontaktai pakeičia savo būseną.
• Apkrovos valdymas – per kontaktus įjungiama arba išjungiama kita grandinė.
• Signalo atskyrimas – valdymo ir kontaktų grandinės gali veikti su skirtingomis įtampomis.
• Grįžimas į pradinę būseną – pašalinus įtampą nuo ritės, kontaktai grįžta į pradinę padėtį, jei relė nėra specialaus fiksuojamo tipo.

• vienas kontaktas gali valdyti signalinę lemputę;
• kitas – kontaktoriaus ritę;
• trečias – perduoti būseną į kitą valdymo grandinę;
• papildomas NC kontaktas gali būti naudojamas blokavimo arba signalizacijos funkcijai.

• PLC valdymo sistemose – valdiklio išėjimų atskyrimui ir kontaktų dauginimui.
• Elektros paskirstymo skyduose – signalinėms ir pagalbinėms valdymo grandinėms.
• Pramonės automatikoje – jutiklių ir vykdymo įrenginių sąsajoms.
• ŠVOK sistemose – ventiliatorių, sklendžių, vožtuvų ir kontaktorių valdymui.
• Apšvietimo valdyme – tarp laikmačio, jutiklio ar valdiklio ir galutinės valdymo grandinės.
• Siurblių automatikoje – signalams perduoti tarp lygio, slėgio ar apsaugos relių ir kontaktorių.
• Signalizacijos sistemose – papildomiems NO arba NC kontaktams gauti.
• Pastatų automatikoje – skirtingų valdymo grandinių atskyrimui.
• Šildymo sistemose – termostatų signalams perduoti į kitą įrangą.
• Technologinių įrenginių valdyme – pagalbinėms loginėms ir blokavimo grandinėms.

• Nustatykite ritės įtampą – ji turi tiksliai atitikti valdymo signalą.
• Patikrinkite AC arba DC tipą – tos pačios nominalios įtampos AC ir DC ritės nėra automatiškai tarpusavyje pakeičiamos.
• Pasirinkite kontaktų skaičių – pagal tai, kiek grandinių reikia perjungti.
• Pasirinkite kontaktų tipą – NO, NC arba perjungiamuosius.
• Patikrinkite kontaktų vardinę srovę – ji turi būti pakankama valdomai apkrovai.
• Įvertinkite apkrovos tipą – varžinė, indukcinė, talpinė arba kita apkrova kontaktus veikia skirtingai.
• Patikrinkite paleidimo srovę – LED maitinimo šaltiniai, ritės, varikliai ir kitos apkrovos įjungimo metu gali turėti gerokai didesnę srovę.
• Įvertinkite modulio plotį – kad elektros skyde būtų pakankamai vietos.
• Patikrinkite indikaciją – LED būsenos indikatorius gali palengvinti diagnostiką.
• Patikrinkite gnybtų schemą – skirtingų gamintojų kontaktų numeracija gali skirtis.

• Varžinė apkrova – pavyzdžiui, paprasti kaitinimo elementai; dažniausiai kontaktams palankesnė apkrova.
• Indukcinė apkrova – kontaktorių ritės, elektromagnetiniai vožtuvai ir varikliai gali sukelti įtampos šuolius.
• Talpinė apkrova – maitinimo šaltiniai ir elektroninė įranga įjungimo metu gali turėti didelę įsijungimo srovę.
• DC apkrova – nuolatinę srovę kontaktams dažnai sunkiau nutraukti nei tokios pačios vertės AC srovę.

1. Nustatykite valdymo įtampą. Patikrinkite, kokia įtampa bus paduodama į relės ritę.
2. Patikrinkite AC arba DC tipą. Ritė turi būti tinkama konkrečiam maitinimo tipui.
3. Pasirinkite kontaktų konfigūraciją. Nustatykite, kiek NO, NC arba perjungiamųjų kontaktų reikia.
4. Patikrinkite apkrovą. Įvertinkite srovę, įtampą ir apkrovos tipą.
5. Sumontuokite relę. Tvirtinkite ant tinkamo DIN bėgelio paskirstymo dėžėje arba skyde.
6. Prijunkite ritę. Vadovaukitės konkretaus modelio gnybtų schema.
7. Prijunkite kontaktus. Pasirinkite NO, NC arba perjungiamą kontaktą pagal norimą veikimo logiką.
8. Patikrinkite laidų skerspjūvį. Jis turi atitikti grandinės srovę ir montavimo sąlygas.
9. Įjunkite valdymo signalą. Patikrinkite, ar relė suveikia.
10. Patikrinkite kontaktų veikimą. Įsitikinkite, kad pasirinkti NO ir NC kontaktai persijungia teisingai.
11. Išbandykite galutinę grandinę. Patikrinkite apkrovos įjungimą ir išjungimą realiomis darbo sąlygomis.

• Nepatikrinama relės ritės įtampa.
• Supainiojama AC ir DC ritė.
• Supainiojami NO ir NC kontaktai.
• Pasirenkama per mažos vardinės srovės relė.
• Vertinama tik vardinė srovė, neįvertinus apkrovos tipo.
• Neįvertinama LED maitinimo šaltinio arba kitos elektroninės apkrovos paleidimo srovė.
• Variklis jungiamas tiesiogiai prie tam nepritaikytos tarpinės relės.
• Neįvertinamas kontaktoriaus ritės indukcinis pobūdis.
• Neteisingai interpretuojama kontaktų numeracija.
• Neįvertinama skirtinga AC ir DC kontaktų perjungimo geba.
• Naudojama per mažai kontaktų ir vėliau vienas kontaktas bandomas naudoti kelioms nesuderintoms funkcijoms.
• Po montavimo nepatikrinama reali relės veikimo logika.

• ✅ Leidžia atskirti valdymo ir apkrovos grandines.
• ✅ Galima padidinti valdymo kontaktų skaičių.
• ✅ Nedidelės galios signalu galima valdyti kitą grandinę.
• ✅ Galima naudoti NO ir NC logikai formuoti.
• ✅ Patogu naudoti tarp PLC ir vykdymo įrangos.
• ✅ Modulinė konstrukcija tinkama DIN bėgeliui.
• ✅ Galimos įvairios AC ir DC ritės įtampos.
• ✅ Galimi keli nepriklausomi kontaktai viename įrenginyje.
• ✅ Patogu naudoti signalizacijos ir blokavimo grandinėms.
• ✅ Padeda standartizuoti ir susisteminti automatikos skydo valdymo grandines.

• ❌ Kontaktų srovė ribota pagal konkretų modelį.
• ❌ Ne visos relės tinkamos tiesiogiai valdyti didelės galios apkrovas.
• ❌ Mechaniniai kontaktai eksploatacijos metu dėvisi.
• ❌ Kontaktų tarnavimo trukmė priklauso nuo perjungimų skaičiaus ir apkrovos.
• ❌ Indukcinės ir talpinės apkrovos gali stipriau apkrauti kontaktus.
• ❌ DC grandinių perjungimo galimybės gali būti mažesnės nei AC.
• ❌ Netinkama ritės įtampa gali sugadinti relę.
• ❌ Skirtingų gamintojų gnybtų numeracija gali skirtis.
• ❌ Tarpinė relė nepakeičia automatinio jungiklio, saugiklio ar variklio apsaugos.
• ❌ Didesnėms galios apkrovoms gali būti reikalingas kontaktorius.

Greitas tarpinės relės pasirinkimo gidas

Modulinę tarpinę relę rinkitės, kai reikia perduoti arba atskirti valdymo signalą, gauti papildomus kontaktus arba viena valdymo grandine įjungti kitą apkrovą. Prieš užsakant svarbiausia patikrinti ritės įtampą, kontaktų skaičių, kontaktų tipą ir valdomos apkrovos parametrus.
