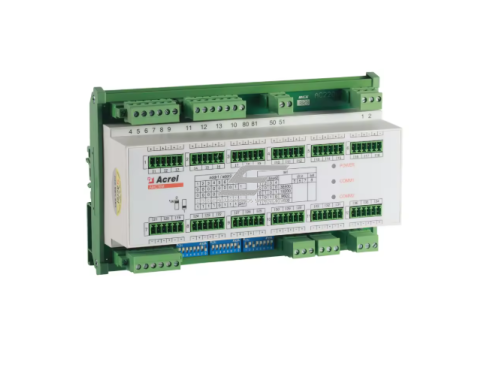

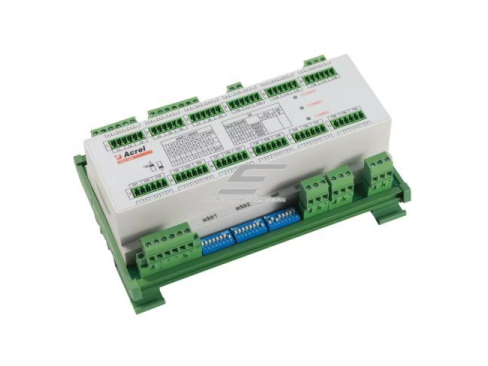

Trifazis daugiakanalis elektros energijos skaitiklis | 36 grandinės | DIN montavimas | RS485 Modbus | su CT

Techninės specifikacijos

• Tipas: daugiakanalis elektros energijos skaitiklis
• Fazės: trifazis (įėjimas)
• Išėjimo grandinės: 12 trifazių arba 36 vienfazės
• Įėjimo kanalai: 2 trifaziai
• CT specifikacija:
• Įėjimas: **A / 5A
• Išėjimas: **A / 20mA
• Matavimo parametrai: Įtampa (V); Srovė (A); Energija (kWh); Dažnis (Hz)
• Energijos diapazonas: 0 – 999 999 999
• Tikslumo klasė: 0.5
• Pagalbinė įtampa: AC 85–265V / DC 100–350V
• Dažnis: 45–60 Hz
• Ryšys: RS485 (Modbus-RTU)
• Ekranas: analoginis + skaitmeninis
• Montavimas: DIN bėgelis (35 mm) arba sieninis
• Matmenys: 194 × 124 × 88 mm
• Darbinė temperatūra: -15°C … +55°C
• Drėgmė: ≤93%

Funkcijos

• Daugiakanalis energijos matavimas – vienu įrenginiu stebima iki 36 grandinių, todėl nereikia kelių skaitiklių
• Tiksli energijos (kWh) apskaita – užtikrina patikimus duomenis energijos analizei ir kaštų paskirstymui
• Vienfazių ir trifazių tinklų palaikymas – lankstus pritaikymas įvairioms elektros sistemoms
• RS485 / Modbus-RTU komunikacija – leidžia integruoti į BMS, SCADA ar kitas valdymo sistemas
• Realaus laiko parametrų stebėjimas – rodo įtampą, srovę, dažnį ir kitus svarbius rodiklius
• Matavimas per srovės transformatorius (CT) – saugus ir tikslus didelių srovių matavimas
• Kombinuotas ekranas (analoginis + skaitmeninis) – aiškus ir patogus duomenų atvaizdavimas
• DIN bėgelio montavimas – greitas ir standartizuotas įrenginio įdiegimas skydinėje
• Atskirų linijų analizė – leidžia identifikuoti energijos nuostolius ar perkrovas
• Energijos valdymo optimizavimas – padeda efektyviau paskirstyti apkrovas ir mažinti sąnaudas

Naudojimas

• Buitiniam vartotojui (pažengusiam): Saulės elektrinių ar didesnių namų energijos analizė, atskirų grandinių (pvz., šildymo, EV krovimo) stebėjimas, energijos optimizavimas ir taupymas
• Pramonėje / inžinieriui: Duomenų centrų (IDC) energijos monitoringas, gamybinių linijų elektros analizė, energijos paskirstymo kontrolė skydinėse, integracija į SCADA / BMS sistemas
• Elektromontuotojui: Elektros skydų komplektavimas su energijos apskaita, CT sistemų diegimas, klientams „protingų“ skydų sprendimai, greitas montavimas ant DIN bėgelio
• Komerciniams objektams: Biurų, prekybos centrų energijos kontrolė, nuomininkų energijos apskaita, energijos kaštų paskirstymas

Praktinis panaudojimas

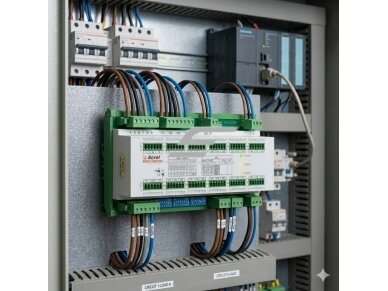

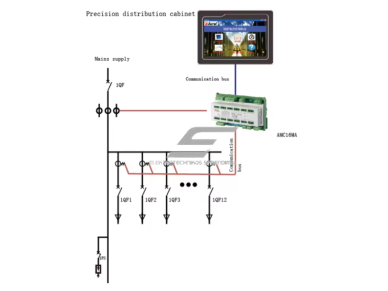

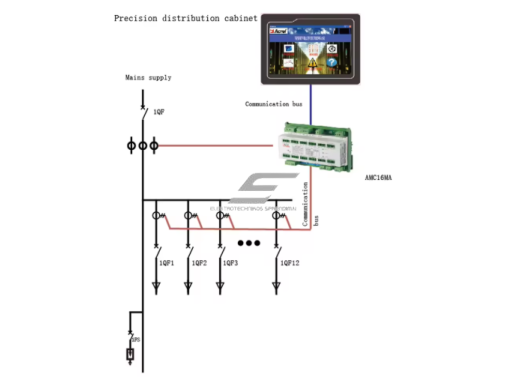

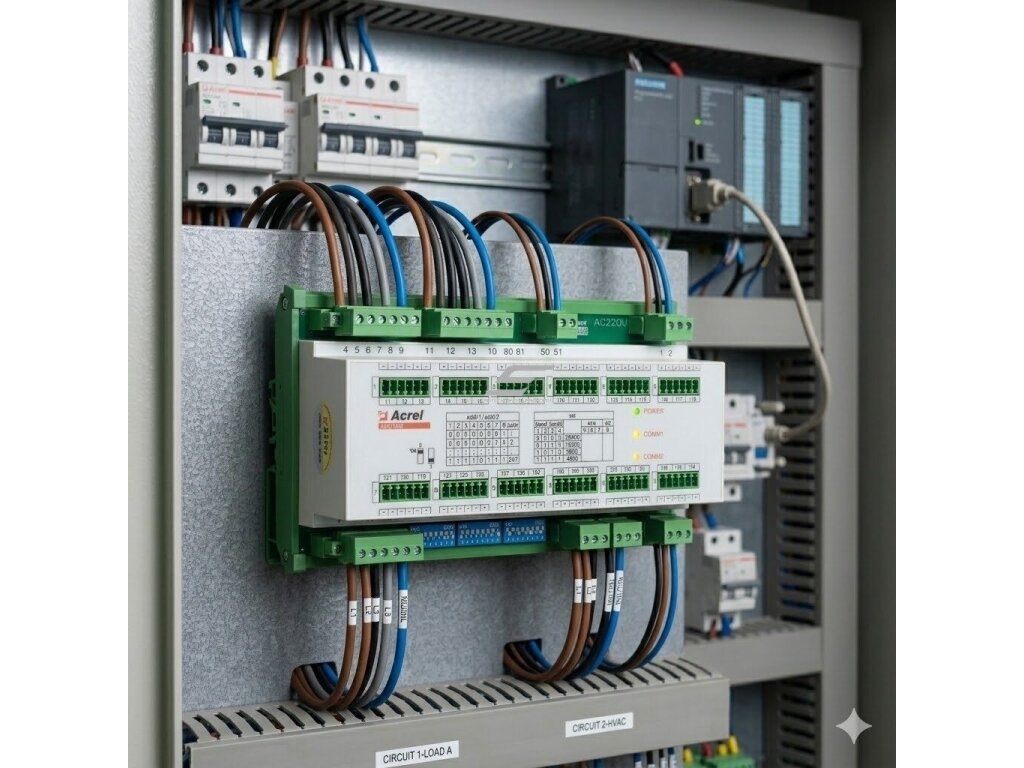

• Elektros skydinėse – vienu įrenginiu stebimos visos išėjimo grandinės, todėl lengva matyti, kur sunaudojama daugiausia energijos.
• Komerciniuose pastatuose – leidžia paskirstyti elektros sąnaudas pagal zonas ar nuomininkus.
• Gamyboje – padeda identifikuoti perkrautas linijas ir optimizuoti įrenginių darbą.
• Duomenų centruose (IDC) – tiksliai sekamas serverių ir įrangos energijos suvartojimas.
• Saulės ir energijos sistemose – analizuojamas energijos paskirstymas tarp skirtingų vartotojų.

Pliusai

• Vienas įrenginys – iki 36 grandinių
• Aukštas tikslumas (0.5 klasė)
• RS485 / Modbus integracija
• Tinka tiek vienfazėms, tiek trifazėms sistemoms
• Profesionalus sprendimas dideliems objektams
• DIN montavimas – patogu instaliuoti

Minusai

• Reikalingi srovės transformatoriai (CT)
• Sudėtingesnis pajungimas (ne pradedantiesiems)
• Reikia papildomos sistemos (BMS/SCADA) pilnam išnaudojimui

Kiek grandinių gali stebėti šis įrenginys?
Iki 36 vienfazių arba 12 trifazių grandinių.

Ar reikalingi srovės transformatoriai (CT)?
Taip, matavimai atliekami per CT, todėl jie būtini.

Ar galima prijungti prie automatizacijos sistemos?
Taip, per RS485 (Modbus-RTU) galima integruoti į SCADA ar BMS.

Ką galima matuoti?
Įtampą, srovę, energiją (kWh), dažnį ir kitus parametrus.

Kaip montuojamas įrenginys?
Ant DIN bėgelio arba sienos.
