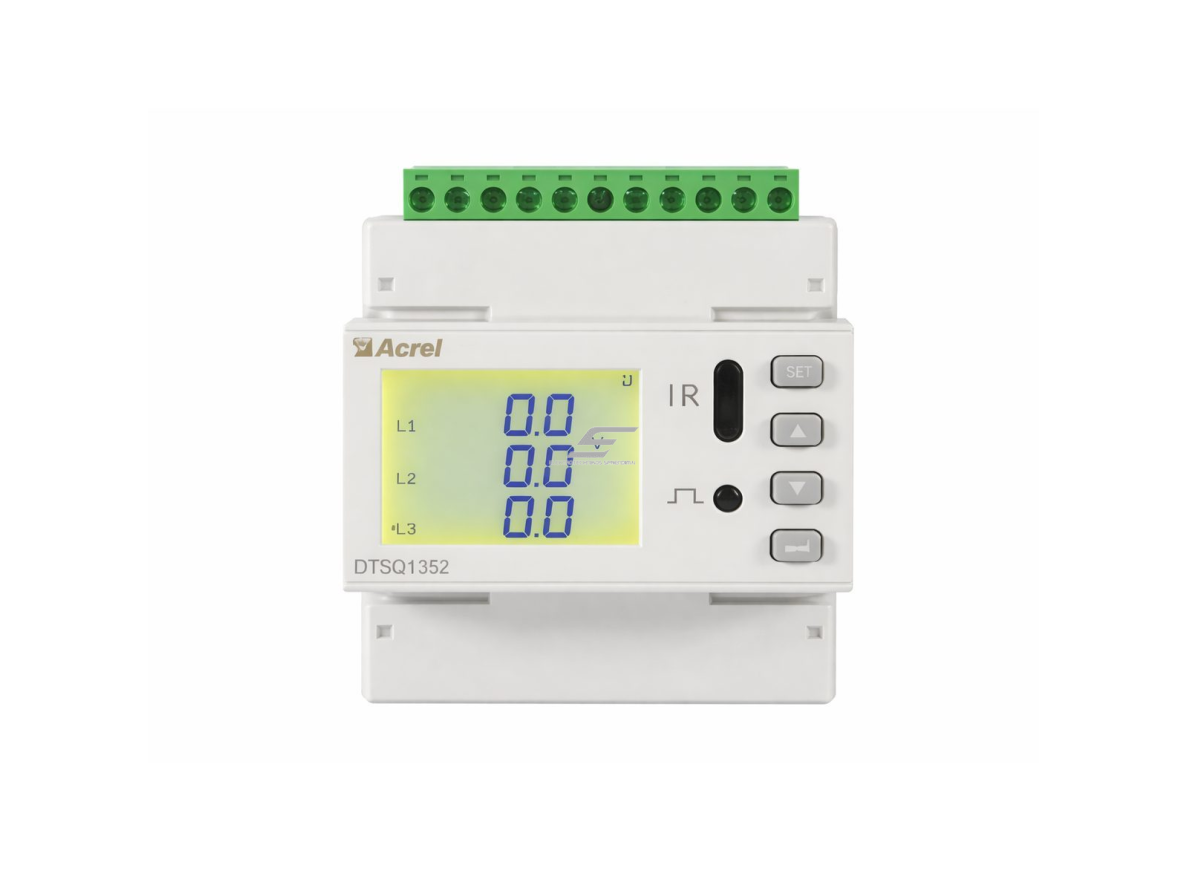

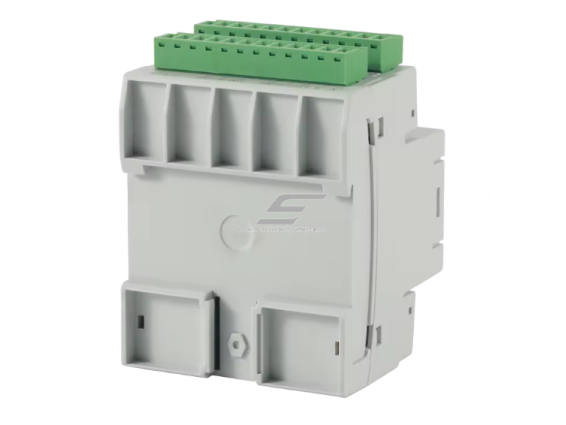

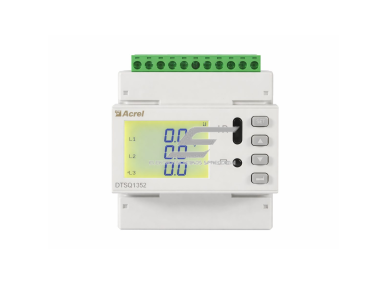

Trifazis daugiakanalis elektros energijos skaitiklis | iki 1600A su CT | RS485 Modbus | LCD ekranas | IDC ir pramonės monitoringui

Techninės specifikacijos

• Tipas: trifazis daugiakanalis energijos skaitiklis
• Fazės: 3 fazės (3F)
• Įtampa: 380V / 100V
• Dažnis: 45–65 Hz
• Tikslumo klasė: 0.5 CLASS
• Maksimali srovė: iki 1600A (per srovės transformatorius CT)
• Nominali srovė (antrinė): 50 mA (CT įėjimas)
• Energijos matavimo diapazonas: 0–999 kWh
• Ekranas: LCD
• Komunikacija: RS485 (Modbus-RTU)
• Energijos suvartojimas: ≤0.5 VA (kiekvienam kanalui)
• Darbinė temperatūra: -25°C … +55°C

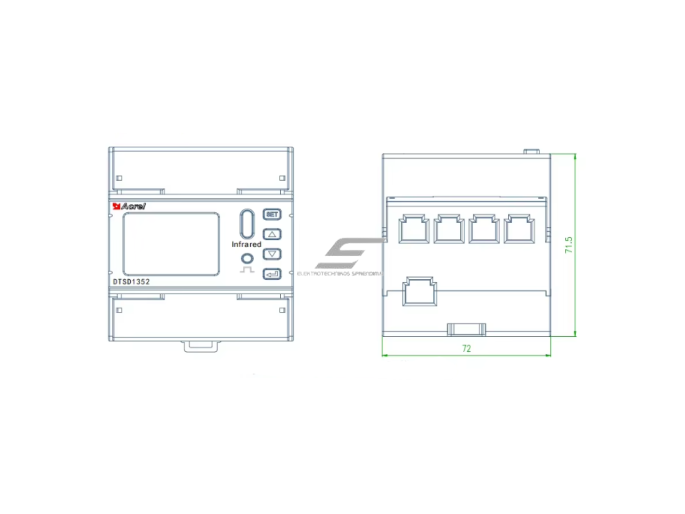

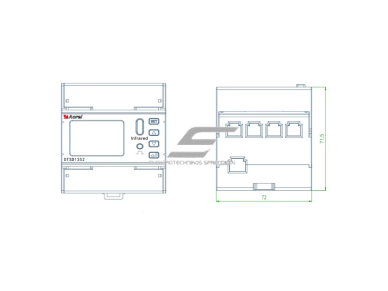

• Matmenys: 127 x 88 x 70 mm
• Sertifikatai: CE
• Pritaikymas: šakinių grandinių monitoringas

Funkcijos

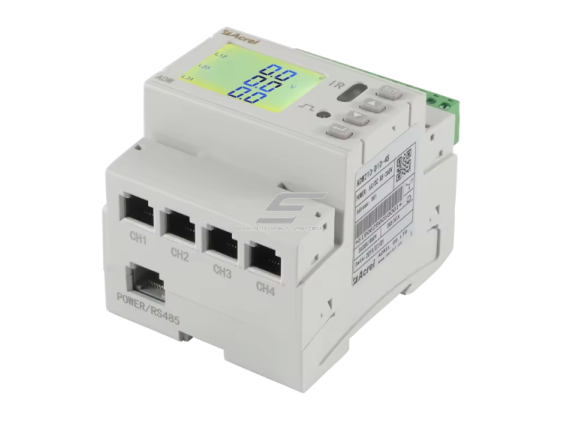

• Daugiakanalis matavimas – kelių grandinių stebėjimas vienu įrenginiu
• Trifazis energijos monitoringas – tikslus energijos (kWh) skaičiavimas
• Darbas su CT (srovės transformatoriais) – iki 1600A sistemoms
• RS485 Modbus-RTU komunikacija – integracija į SCADA / BMS sistemas
• LCD ekranas – vietinis parametrų stebėjimas
• Energijos analizė – efektyvumo ir apkrovų kontrolė
• Kompaktiškas sprendimas – taupo vietą skydelyje

Naudojimas

• Buitiniam vartotojui (pažengusiam): Saulės elektrinių energijos srautų stebėjimas, namų energijos paskirstymo analizė, elektros suvartojimo optimizavimas

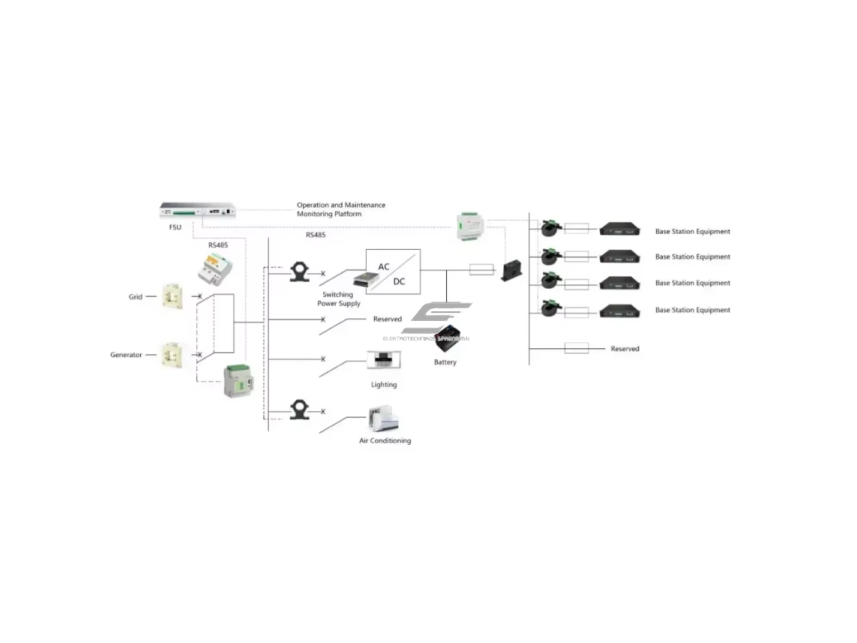

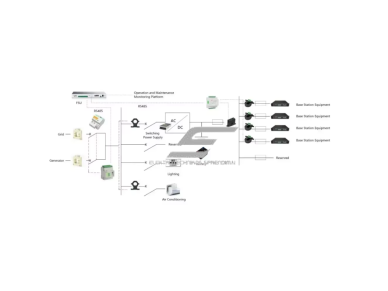

• Duomenų centrai (IDC): Serverių spintų energijos monitoringas, grandinių apkrovų balansavimas, energijos sąnaudų paskirstymas pagal zonas
• Pramonėje / inžinieriui: Gamybinių linijų energijos analizė, atskirų įrenginių suvartojimo stebėjimas, energijos efektyvumo projektai

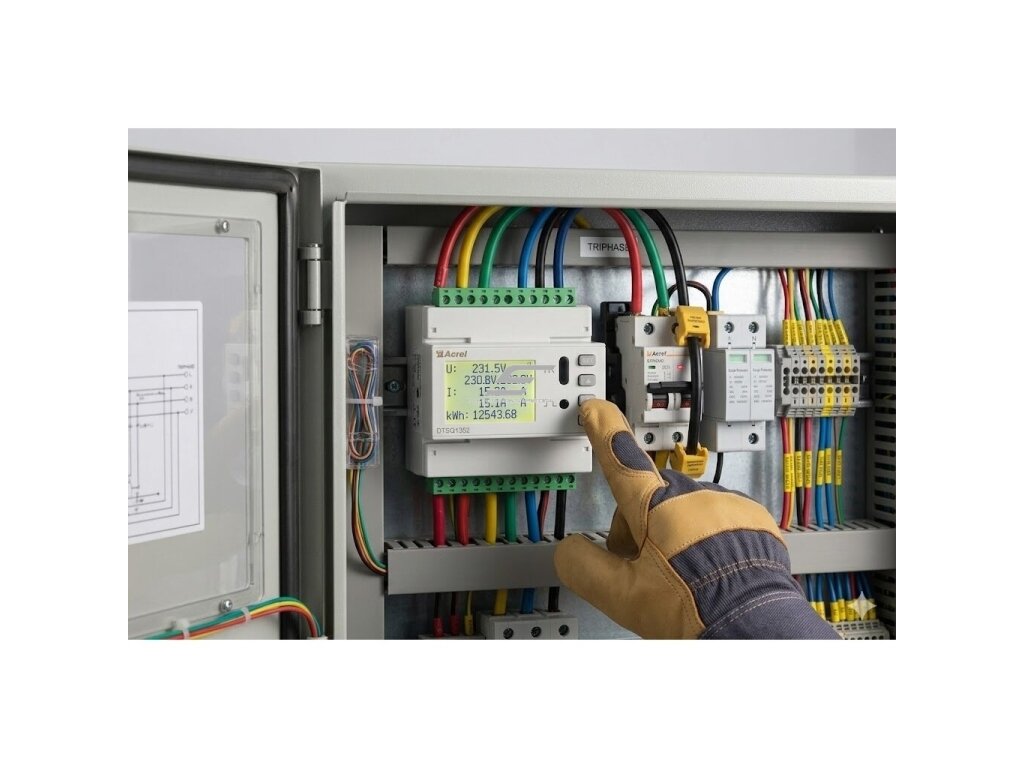

• Elektromontuotojui: Skydų projektavimas su energijos monitoringu, integracija su SCADA ar BMS sistemomis, profesionalus sprendimas klientams

Praktinis panaudojimas

• Pramonėje – stebėti įrenginius ir linijas
• Serverinėse / IDC – matyti apkrovas pagal zonas
• Pastatuose – paskirstyti elektros sąnaudas
• Namams (pažengusiems) – analizuoti didelius vartotojus

Pliusai

• Daug kanalų viename įrenginyje (mažiau įrangos)
• Aukštas tikslumas (0.5 klasė)
• Tinka didelėms srovėms (iki 1600A su CT)
• RS485 Modbus – lengva integracija
• Kompaktiškas ir efektyvus sprendimas
• Platus pritaikymas (IDC, pramonė, komercija)

Minusai

• Reikalingi srovės transformatoriai (CT)
• Reikalingos žinios konfigūravimui (Modbus)
• Ribotas vietinis ekranas (daugiau analizės per sistemą)

Ar šis skaitiklis tinka trifaziam tinklui?
Taip, tai pilnai trifazis (3F) energijos skaitiklis.

Ar galima naudoti be srovės transformatorių (CT)?
Ne, šis modelis skirtas darbui su CT (50 mA antrinė srovė).

Ar galima integruoti į SCADA ar BMS sistemas?
Taip, per RS485 Modbus-RTU protokolą.

Kam reikalingas daugia-kanalis matavimas?
Leidžia vienu įrenginiu stebėti kelias elektros grandines (pvz., serverių linijas).

Kur dažniausiai naudojamas šis įrenginys?
Duomenų centruose (IDC), pramonėje, komerciniuose objektuose.
