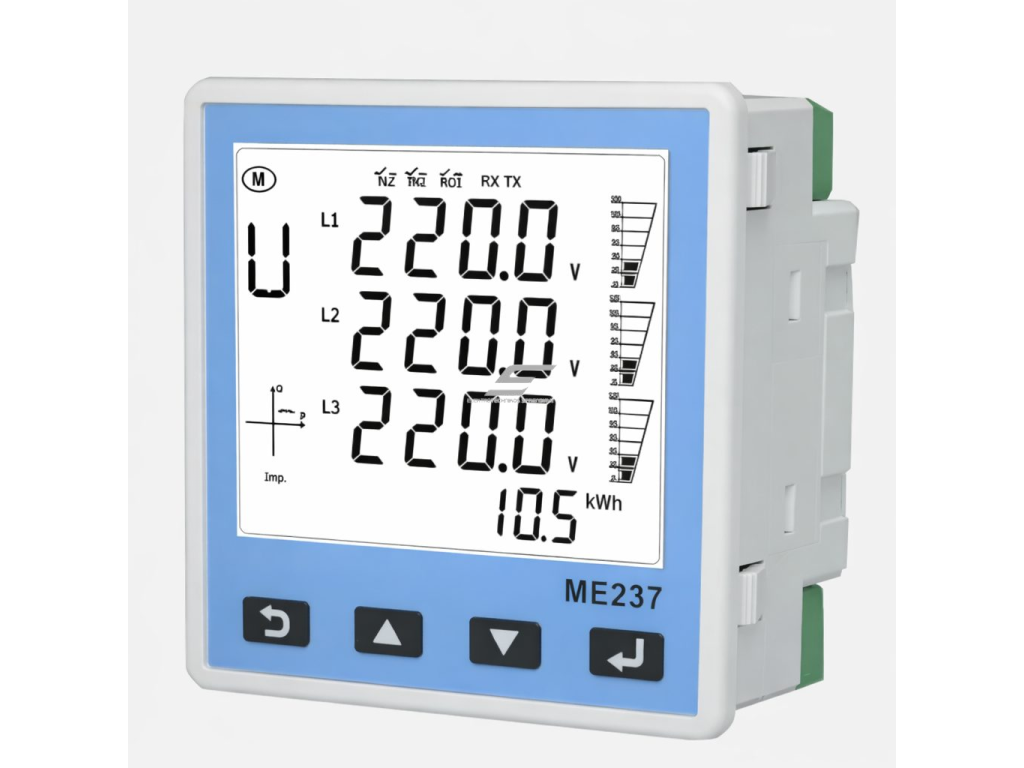

Trifazis daugiafunkcis išmanusis elektros matuoklis | panelinis montavimas | Modbus RS485 | ME237

Techninės specifikacijos

• Tipas: Trifazis daugiafunkcis išmanusis elektros matuoklis
• Modelis: ME237
• Fazės: 3 fazės
• Komunikacija: MODBUS RS485
• Maitinimas: 95–265 V AC
• I/O: 1× relės išėjimas; 1× skaitmeninis įėjimas
• Rodomi duomenys: srovė, įtampa, aktyvioji ir reaktyvioji galia, energija, harmonikos, galios koeficientas, paklausa (Demand)
• Montavimas: Panelinis

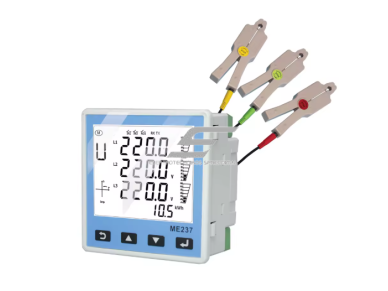

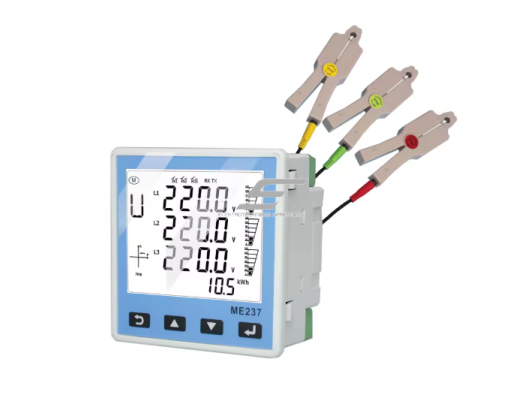

• Srovės jutiklių palaikymas:

ME237C – 5 A CT versija

• Vardinė CT: 5 A
• Rekomenduojami srovės transformatoriai:
• 100 A / 5 A – SCT-24 (Ø24 mm)
• 300 A / 5 A – SCT-36 (Ø36 mm)
• 600 A / 5 A – SCT-50 (Ø50 mm)

ME237V – 333 mV CT versija

• Vardinė CT įtampa: 333 mV
• Rekomenduojami srovės transformatoriai:
• SCT-10 (Ø10 mm) – 5 A / 333 mV
• SCT-16 (Ø16 mm) – 10 A / 333 mV
• SCT-24 (Ø24 mm) – 200 A / 333 mV
• SCT-36 (Ø36 mm) – 500 A / 333 mV

Funkcijos

• Srovės ir įtampos matavimas – realaus laiko trifaziai rodmenys
• Aktyviosios ir reaktyviosios galios skaičiavimas
• Elektros energijos apskaita (kWh)
• Harmonikų analizė – elektros kokybės įvertinimas
• Galios koeficientas (Power Factor)
• Paklausa (Demand) – apkrovų piko stebėsena
• Relės išėjimas ir skaitmeninis įėjimas – paprastai automatizacijai

Naudojimas

• Pažangiam buitiniam vartotojui: Tinka namų trifazės instaliacijos, saulės elektrinės ar dirbtuvių apkrovų stebėsenai, kai reikia daugiau nei paprasto skaitiklio funkcijų.
• Inžinieriui / energetikos specialistui: Naudingas apkrovų analizei, energijos optimizavimui ir elektros kokybės vertinimui komerciniuose ar pramoniniuose objektuose.
• Elektromontuotojui / sistemų integratoriui: RS485 ryšys, aiškus ekranas ir CT pasirinkimo lankstumas leidžia greitai integruoti į elektros skydus ir valdymo sistemas.

Pliusai

• Trifazis daugiafunkcis matavimas
• Modbus RS485 komunikacija
• Galimybė rinktis 5 A arba 333 mV CT versiją
• Papildomi I/O (relė + DI)
• Aiškus ir informatyvus ekranas

Minusai

• Srovės transformatoriai neįtraukti į kainą
• Neskirtas komercinei (MID) apskaitai
• Reikia teisingai parinkti CT pagal srovės diapazoną
