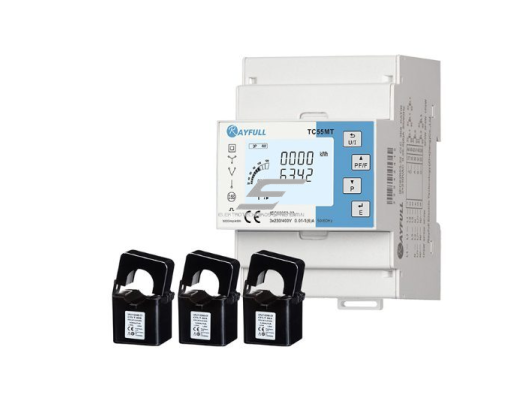

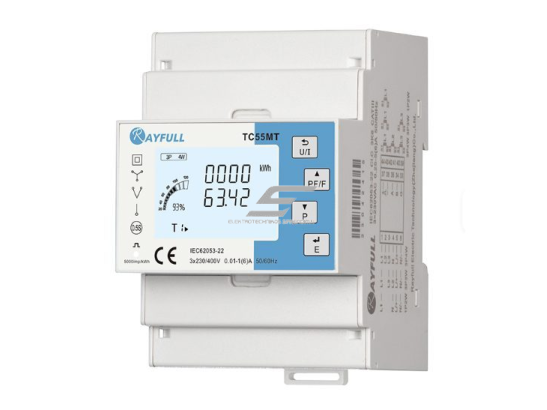

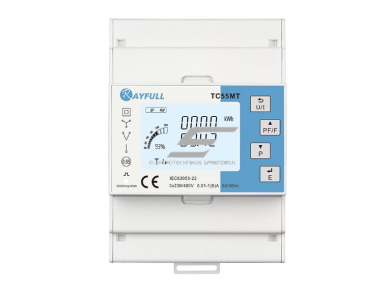

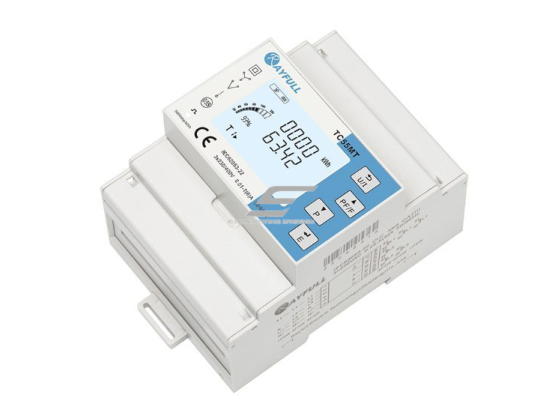

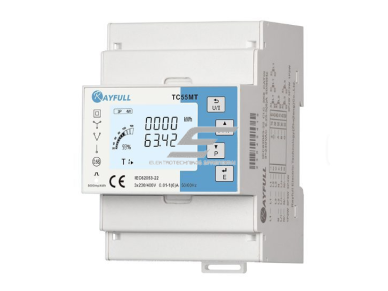

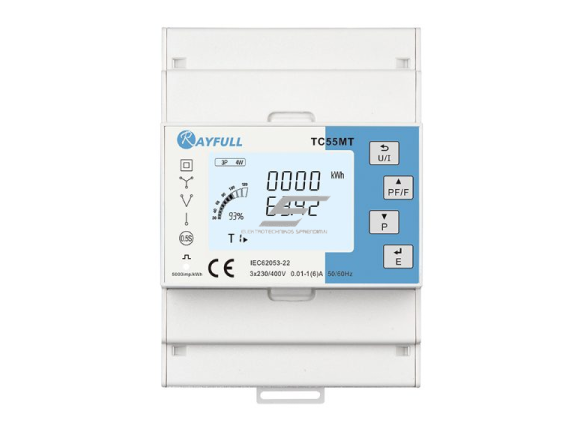

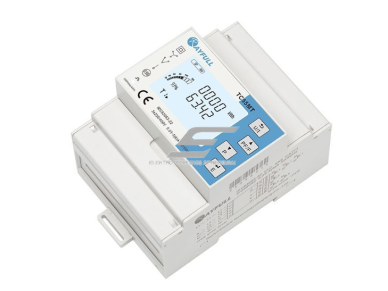

Trifazis elektros energijos skaitiklis | galios matuoklis | 4 tarifai | 0.5 tikslumo klasė | skaitmeninis LED ekranas | koreguojamas CT pajungimas | RS485 Modbus | Rayfull

Techninės specifikacijos

• Gamintojas / modelis: Rayfull TC55MT
• Fazių skaičius: Trifazis (1P2W / 3P3W / 3P4W)
• Tikslumo klasė: 0.5
• Energijos matavimo diapazonas: 0–99 999 999 kWh
• Matavimo dydžiai: Įtampa (V); Srovė (A); Aktyvioji galia (W); Reaktyvioji galia (Var); Aktyvioji energija (kWh); Reaktyvioji energija (kVarh); Galios koeficientas (PF)
• Energijos matavimas: dvikryptis (importas / eksportas)
• Tarifai: 4 tarifai, 8 laiko zonos
• Srovės įėjimai: 1A / 5A CT arba mV / mA (CT/RC)
• Ryšys: RS485, Modbus RTU / DLT645-2007
• Papildomos funkcijos: CT poliškumo (reverse-connect) korekcija; Impulsinis išėjimas
• Ekranas: skaitmeninis LED
• Nominali įtampa: 220 V
• Darbinė temperatūra: −25 °C … +55 °C
• Matmenys: 100 × 72 × 66 mm
• Kilmės šalis: Kinija (Zhejiang)

Funkcijos

• Tikslus trifazės elektros energijos ir galios matavimas
• Dvikryptis energijos skaičiavimas (tinka saulės elektrinėms, kaupimo sistemoms)
• Daugiatarifinis apskaitos režimas pagal paros laiką
• Duomenų perdavimas į pastato ar pramonės valdymo sistemas
• LED ekranas greitai vietinei parametrų peržiūrai
• Koreguojamas CT pajungimas – mažiau montavimo klaidų

Naudojimas

• Buitinis vartotojas: Namų elektros suvartojimo analizė, saulės elektrinių (PV) gamybos ir vartojimo stebėjimas, energijos taupymo sprendimai ir kaštų kontrolė pagal tarifus
• Elektromontuotojas: Patikimas sprendimas naujoms ar rekonstruojamoms instaliacijoms, lankstus CT prijungimas (1A / 5A / mV / mA), aiškus LED ekranas testavimui ir paleidimui
• Inžinieriui / projektuotojui: Integracija į BMS, SCADA, IoT sistemas per RS485 Modbus, tinkamas pramonės, telekomunikacijų ir energetikos objektams, išplėstinė galios ir energijos analizė

Pliusai

• Aukšta 0.5 tikslumo klasė
• Dvikryptis energijos matavimas
• 4 tarifai ir 8 laiko zonos
• RS485 Modbus RTU ryšys
• Platus pritaikymas (buitinis, pramoninis, IoT)
• CT pajungimo klaidų korekcija

Minusai

• Reikalingi srovės transformatoriai (CT) – neįeina į komplektą
• Tik skaitmeninis ekranas (be grafinės sąsajos)
