    Trifazis Tuya Wi-Fi išmanusis dvikryptis elektros energijos skaitiklis su apsaugomis | 3 CT iki 200 A | RS485 | DIN | EARU EASEM-G-TY-W

    Kodas: ESEASEM-G-TY-W1
    Pasiteirauti apie prekę
    Kaina 85.96 € su PVM
    ( 71.04 € be PVM )

    Trifazis išmanusis elektros energijos skaitiklis su Tuya Wi-Fi ir RS485 ryšiu bei trimis skeliamaisiais CT iki 200 A. Matuoja energiją abiem kryptimis (vartojimą ir atidavimą į tinklą), rodo įtampą, srovę, galią, PF, dažnį ir nuotėkio srovę. Pasiekus nustatytas įtampos, srovės ar nuotėkio ribas, relės išėjimas valdo išorinį kontaktorių ar atkabiklį. Montuojamas ant 35 mm DIN bėgelio.

  • Prekės aprašymas

    Trifazis Tuya Wi-Fi išmanusis dvikryptis elektros energijos skaitiklis su apsaugomis | 3 CT iki 200 A | RS485 | DIN | EARU EASEM-G-TY-W

    EARU EASEM-G-TY-W – trifazis išmanusis elektros energijos skaitiklis ir tinklo apsaugos modulis viename DIN korpuse. Srovė matuojama per tris skeliamuosius srovės transformatorius (CT) iki 200 A, energija apskaitoma abiem kryptimis, o duomenys realiu laiku perduodami į Tuya Smart programėlę per Wi-Fi.

    Pagrindinė mintis:
    Skaitiklis montuojamas nepertraukiant galios kabelių – CT užsegami ant fazinių laidų. Jis parodo, kiek energijos suvartojama ir kiek atiduodama į tinklą, o esant viršįtampiui, per žemai įtampai, perkrovai ar nuotėkiui per relės išėjimą duoda komandą kontaktoriui atjungti apkrovą.
    Srovės matavimas
    3 CT iki 200 A
    Apskaita
    Dvikryptė (vartojimas / generacija)
    Ryšys
    Tuya Wi-Fi + RS485
    Montavimas
    35 mm DIN bėgelis, 73 mm

    Veikimo principas

    Skaitiklis montuojamas skyde ant DIN bėgelio. Įtampa matuojama tiesiogiai per gnybtus V1, V2, V3 ir Vn, o fazių srovės – per tris skeliamuosius CT, užsegamus ant L1, L2 ir L3 laidų. Pats prietaisas maitinamas per gnybtus L ir N, todėl galios kabelių nutraukti nereikia.

    Pagal CT krypties signalą skaitiklis atskiria iš tinklo gaunamą ir į tinklą atiduodamą energiją, todėl tinka saulės elektrinėms ir hibridinėms sistemoms. Spalvotame ekrane rodomi kWh, galia (kW), įtampa (V), srovė (A), galios koeficientas (PF), dažnis (Hz) ir nuotėkio srovė (mA).

    Pasiekus nustatytas ribas, relės išėjimas (RO/R1) persijungia ir valdo išorinį kontaktorių ar nepriklausomą atkabiklį. Nuotėkio srovė matuojama per atskirą nuotėkio srovės transformatorių, jungiamą į gnybtus IB1/IB2. Duomenys ir įspėjimai perduodami į Tuya Smart programėlę, o RS485 sąsaja (A/B) leidžia prijungti skaitiklį prie kitų sistemų.

    Kuo naudingas EASEM-G-TY-W?
    Vienas modulis atstoja atskirą trifazį skaitiklį, įtampos relę ir nuotėkio stebėjimą, o viską galima matyti ir valdyti telefone.

    Techninės specifikacijos

    Prekės tipas Trifazis išmanusis dvikryptis elektros energijos skaitiklis su apsaugos funkcijomis
    Gamintojas / modelis EARU Electric / EASEM-G-TY-W
    Tinklas Trifazis, 3×230/400 V AC
    Srovės matavimas 3 skeliamieji srovės transformatoriai (CT) iki 200 A
    Matuojami parametrai kWh (abiem kryptimis), kW, V, A, PF, Hz, nuotėkio srovė mA
    Tikslumas ±1 %
    Apsaugos funkcijos Viršįtampis, per žema įtampa, srovės riba, nuotėkio srovė
    Valdymo išėjimas Relės kontaktas RO/R1 – išoriniam kontaktoriui ar atkabikliui valdyti
    Įėjimai Skaitmeninis įėjimas DI1/DIC; nuotėkio srovės transformatoriaus įėjimas IB1/IB2
    Ryšys Wi-Fi (Tuya Smart / Smart Life), RS485 (A/B)

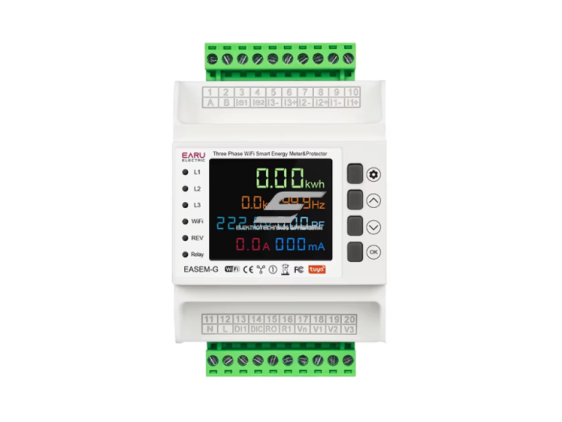

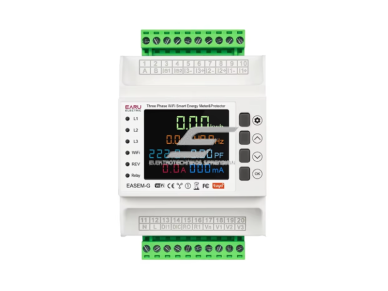

    Ekranas Spalvotas LCD, 4 valdymo mygtukai, būsenos indikatoriai L1, L2, L3, Wi-Fi, REV, Relay
    Savas energijos suvartojimas ≤ 1,5 W
    Darbinė temperatūra –10 °C … +55 °C
    Laikymo temperatūra –40 °C … +70 °C
    Santykinė drėgmė 5–95 % (be kondensacijos)

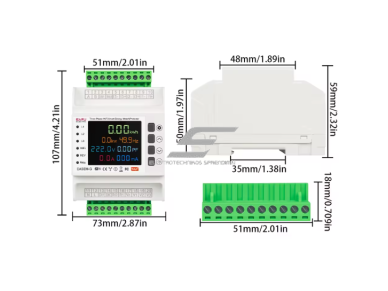

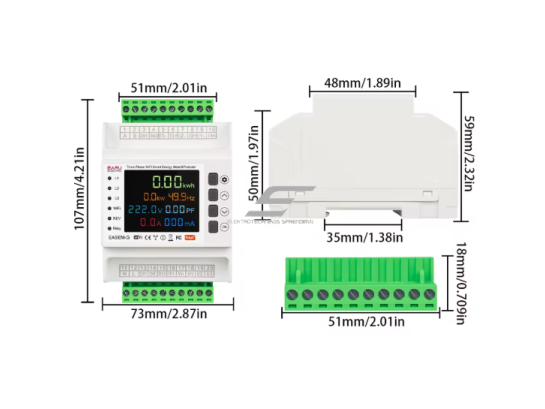

    Matmenys 73 × 107 × 59 mm (su gnybtų blokais)
    Montavimas 35 mm DIN bėgelis, išimami (kištukiniai) gnybtų blokai
    Standartai / ženklinimas IEC 62053-21, CE

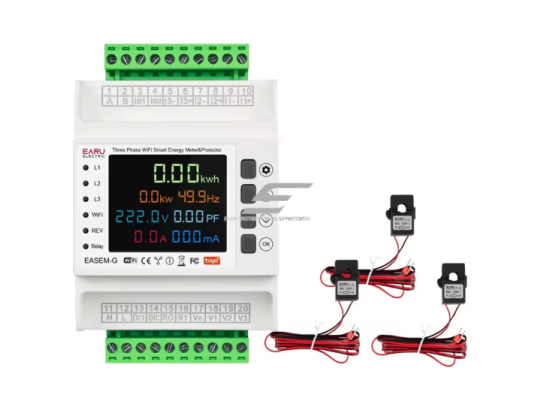

    Komplektacija Skaitiklis, 3 skeliamieji CT iki 200 A

    Pagrindinės funkcijos

    • Dvikryptė apskaita – atskirai matote suvartotą ir į tinklą atiduotą energiją.
    • Matavimas per skeliamuosius CT – montavimas be galios kabelių atjungimo ar perjungimo.
    • Įtampos ir srovės apsauga – relės išėjimas per kontaktorių atjungia apkrovą, kai viršijamos nustatytos ribos.
    • Nuotėkio srovės stebėsena – su nuotėkio srovės transformatoriumi rodo ir kontroliuoja nuotėkį mA.
    • Tuya Smart programėlė – realaus laiko duomenys, istorija, įspėjimai ir relės valdymas nuotoliniu būdu.
    • RS485 sąsaja – galimybė jungti prie kitų valdymo ar stebėjimo sistemų.
    • Spalvotas ekranas – pagrindiniai parametrai matomi skyde be telefono.

    Kur naudojamas?

    • Namų ir sodybų trifaziai įvadiniai skydai
    • Saulės elektrinių gamybos ir atidavimo į tinklą stebėsena
    • Hibridinės sistemos su baterijomis
    • Nedideli komerciniai objektai, parduotuvės, dirbtuvės
    • Ūkiai ir ūkiniai pastatai su trifaziais vartotojais
    • Nuomojamos patalpos – suvartojimo kontrolė nuotoliniu būdu
    • Atnaujinami seni skydai, kur nėra vietos tiesioginio jungimo skaitikliui

    Naudojimas pagal poreikį

    Saulės elektrinės savininkui.
    Telefone mato, kiek pagamino, kiek suvartojo pats ir kiek atidavė į tinklą.
    Elektrikui.
    Sumontuoja skaitiklį ir apsaugą viename modulyje, nepertraukdamas galios grandinės.
    Objekto administratoriui.
    Gauna įspėjimus apie įtampos sutrikimus ir nuotėkį bei gali nuotoliniu būdu atjungti apkrovą.

    Praktinis panaudojimas

    Jeigu sodyboje yra 10 kW saulės elektrinė ir trifazis įvadas, CT užsegami ant įvado fazių laidų, o relės išėjimas prijungiamas prie apkrovų kontaktoriaus ritės. Tada programėlėje matyti realus vartojimas ir atidavimas į tinklą, o nutrūkus nuliui ar įtampai pakilus virš nustatytos ribos, kontaktorius automatiškai atjungia jautrią įrangą.

    Pliusai

    • Trifazis dvikryptis matavimas
    • Montavimas su skeliamaisiais CT, be galios kabelių nutraukimo
    • Įtampos, srovės ir nuotėkio apsaugos funkcijos
    • Relės išėjimas kontaktoriui valdyti
    • Tuya Wi-Fi ir RS485 ryšys
    • Spalvotas ekranas su pagrindiniais parametrais
    • Mažas savas suvartojimas (≤ 1,5 W)

    Minusai / ribojimai

    • Relė neatjungia galios grandinės tiesiogiai – reikalingas kontaktorius ar nepriklausomas atkabiklis
    • Nuotėkiui matuoti reikalingas nuotėkio srovės transformatorius
    • Neturi MID sertifikato – netinka atsiskaitomajai apskaitai
    • Nuotoliniam stebėjimui reikia stabilaus Wi-Fi ryšio skyde
    • Didesnėms nei 200 A srovėms rinkitės 300, 500, 750, 1000 A CT variantą; mažoms apkrovoms tiksliau matuoja mažesnio CT variantas (200 A)

    Saugos ir montavimo pastabos

    • Montuoti turi kvalifikuotas elektrikas, atjungus įtampą ir patikrinus, ar jos nėra.
    • Įtampos matavimo gnybtus (V1–V3, Vn) ir maitinimą (L, N) apsaugokite automatiniais jungikliais ar saugikliais.
    • CT užsekite ant atitinkamos fazės laido, laikydamiesi rodyklės krypties – kitaip dvikryptė apskaita bus neteisinga.
    • Kiekvieną CT junkite į jam skirtus I1, I2, I3 gnybtus, fazių sekos nesumaišykite.
    • Relės kontaktą junkite tik į kontaktoriaus ritės ar atkabiklio valdymo grandinę, ne į galios grandinę.
    • Skaitiklio nemontuokite atviroje drėgnoje vietoje – tik uždarame skyde.

    Greitas pasirinkimo gidas

    3 fazės
    CT iki 200 A
    Dvikryptė apskaita
    Tuya Wi-Fi + RS485
    Tinka, kai reikia:
    • stebėti trifazį vartojimą ir saulės elektrinės atidavimą telefone
    • apsaugoti objektą nuo įtampos sutrikimų per kontaktorių
    • sumontuoti skaitiklį be galios kabelių perjungimo
    Patikrinkite prieš naudojimą:
    • ar didžiausia fazės srovė neviršija 200 A
    • ar skyde pasiekiamas 2,4 GHz Wi-Fi tinklas
    • ar turite kontaktorių, jei norite automatinio apkrovos atjungimo
    • ar turite nuotėkio srovės transformatorių, jei reikia nuotėkio stebėsenos
    Svarbus priminimas: šis prietaisas nepakeičia automatinių jungiklių, liekamosios srovės (RCD) apsaugos ir atsiskaitomojo (MID) skaitiklio.

    DUK

    Ar skaitiklis pats atjungia apkrovą?
    Ne, jis turi relės kontaktą, kuris valdo išorinį kontaktorių ar nepriklausomą atkabiklį.
    Kokią didžiausią srovę galima matuoti?
    Su komplekto CT – iki 200 A kiekvienoje fazėje.
    Ar tinka saulės elektrinei?
    Taip, dvikryptė apskaita atskirai rodo suvartotą ir į tinklą atiduotą energiją.
    Su kokia programėle veikia?
    Su Tuya Smart arba Smart Life programėle per Wi-Fi.
    Ar galima naudoti atsiskaitymui su tiekėju?
    Ne, skaitiklis neturi MID sertifikato ir skirtas vidinei apskaitai bei stebėsenai.
    Kiek vietos užima skyde?
    Korpuso plotis 73 mm, montuojamas ant 35 mm DIN bėgelio.

    EARU EASEM-G-TY-W trifazis Tuya Wi-Fi dvikryptis skaitiklis su CT iki 200 A

    Trifazis išmanusis elektros energijos skaitiklis su trimis skeliamaisiais CT iki 200 A, dvikrypte apskaita, įtampos, srovės ir nuotėkio apsaugos funkcijomis, relės išėjimu kontaktoriui, Tuya Wi-Fi ir RS485 ryšiu. Skirtas namų, saulės elektrinių ir nedidelių komercinių objektų skydams.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
