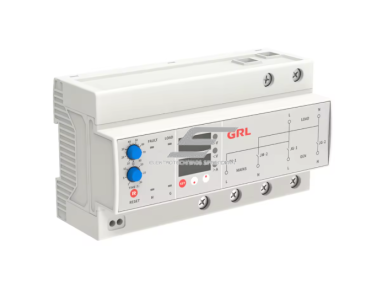

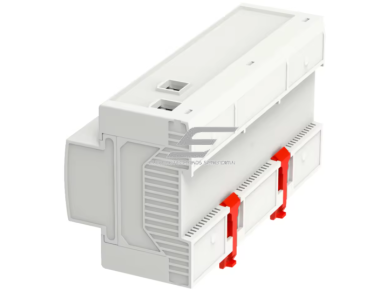

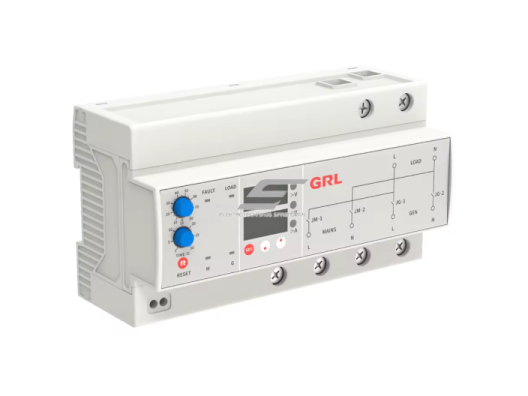

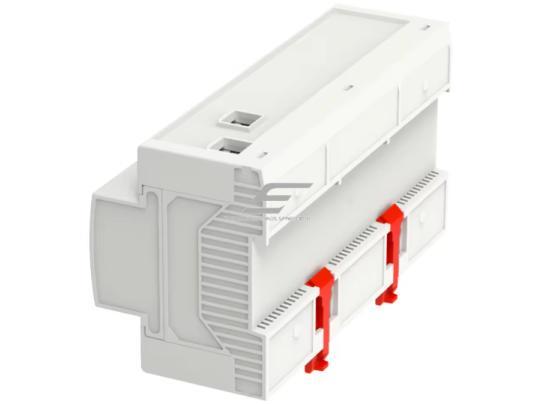

Automatinis rezervinio maitinimo perjungiklis ATS GRL DNH41 | 1P+N | 10–80 A | 230 V | įtampos ir srovės ekranas | DIN
Kodas: ESDNH41Kaina 251.63 € su PVM( 207.96 € be PVM )Pirk daugiau, mokėk mažiau10+ vnt. – 94.86 € už vnt. -62%GRL DNH41 – vienfazis automatinis rezervinio maitinimo perjungiklis 1P+N su įtampos ir srovės ekranu, reguliuojama srovės riba 10–80 A ir grąžinimo vėlinimu 1–30 s. DIN montavimas.
-
Automatinis rezervinio maitinimo perjungiklis ATS GRL DNH41 | 1P+N | 10–80 A | 230 V | įtampos ir srovės ekranas | DIN
GRL DNH41 – vienfazis automatinis perjungiklis (ATS) 1P+N, kuris dingus tinklui perjungia apkrovą į rezervinį šaltinį (dažniausiai generatorių), o tinklui atsistačius – grąžina. Ekrane matoma įtampa ir srovė.
Pagrindinė mintis
Gamintojo duomenimis tinklas → rezervas perjungiama per 3 s, o atgal – po reguliuojamo 1–30 s vėlinimo, kad tinklas spėtų nusistovėti. Srovės riba reguliuojama 10–80 A – viršijus ją įsijungia perkrovos signalas.Poliai / srovė
1P+N / 10–80 AĮtampa
230 V ACPerjungimas
3 s → / 1–30 s ←Indikacija
U ir I ekranasKaip veikia
Kol tinklo įtampa normali, apkrova maitinama iš tinklo. Dingus tinklui, po 3 s perjungiklis persijungia į rezervinį šaltinį (gamintojo duomenys).
Tinklui atsistačius, apkrova grąžinama po nustatyto 1–30 s vėlinimo. Taip išvengiama perjungimų trumpų tinklo svyravimų metu.
Ekranas rodo įtampą ir srovę, šviesos diodai – kuris šaltinis veikia, ar apkrova maitinama ir ar yra gedimas. Srovės nustatymas 10–80 A naudojamas perkrovos signalui.
Techninės savybės
Tipas Automatinis perjungiklis (ATS), 1P+N Gamintojas, modelis GRL – DNH41 Vardinė įtampa AC 230 V Srovės nustatymas 10–80 A (reguliuojama) Dažnis 50/60 Hz Izoliacijos įtampa Ui AC 500 V Impulsinė įtampa Uimp 1,5 kV Tinklas → rezervas 3 s Rezervas → tinklas 1–30 s (reguliuojama) Kategorijos AC-21A (IEC 60947-3), AC-31B (IEC 60947-6-1) Darbo įtampos ribos 0,75–1,15 Un Savoji galia 4,5 VA (AC 230 V) Laidų skerspjūvis 16–25 mm² Montavimas DIN bėgelis 35 × 7,5 mm Apsaugos laipsnis IP20 Darbo temperatūra −5…+55 °C Taršos laipsnis 2 Duomenų šaltinis GRL techninė informacija ir katalogas ⚠ Prekės ženklas – GRL. Lentelėje – tik gamintojo nurodyti parametrai; tikslius duomenis tikrinkite gaminio etiketėje ir instrukcijoje.Funkcijos
- Automatinis perjungimas tinklas → rezervas ir atgal
- Reguliuojamas grąžinimo vėlinimas 1–30 s
- Įtampos ir srovės ekranas
- Perkrovos signalas pagal nustatytą srovę 10–80 A
- Būsenos šviesos diodai (šaltinis, apkrova, gedimas)
- DIN montavimas
Kur naudojama
- Vienfaziai namai ir sodybos su generatoriumi
- Nedideli komerciniai objektai
- Vienfazės kritinės grandinės (šildymas, siurbliai)
Praktinis pavyzdys
Sodyba su vienfaziu 6 kW generatoriumi ir 32 A įvadu: tinklas ir generatorius jungiami į DNH41 įėjimus, apkrovų skydas – į išėjimą. Srovės riba nustatoma pagal generatoriaus galimybes, grąžinimo vėlinimas – pvz., 10 s.
Privalumai
- Ekranas – iškart matoma įtampa ir srovė
- Reguliuojamas grąžinimo vėlinimas
- Perkrovos signalas
- Kompaktiškas, DIN
Į ką atkreipti dėmesį
- Tik vienfazei grandinei
- Perjungimas tinklas → rezervas – 3 s (apkrova trumpam be maitinimo)
- Generatoriaus paleidimo valdymo gamintojas nenurodo
- Uimp 1,5 kV – įrengti už įvado viršįtampių apsaugos
⚡ Saugus montavimas
- Montuoti turi kvalifikuotas elektrikas, atjungus abu šaltinius.
- Prieš perjungiklį abiejuose įvaduose įrenkite trumpojo jungimo ir perkrovos apsaugą.
- Generatorių prie namų tinklo junkite tik per perjungiklį – niekada per kištukinį lizdą.
- Laidų skerspjūvis – 16–25 mm² pagal gamintoją; parinkite pagal apkrovos srovę.
Kaip parinkti
Tinka vienfaziam objektui iki 80 A. Srovės nustatymą parinkite pagal įvado apsaugą ir generatoriaus galią.
Tinka, jei:- objektas vienfazis
- apkrovos srovė iki 80 A
- norite matyti įtampą ir srovę
Patikrinkite:- įvado apsaugą prieš perjungiklį
- laidų skerspjūvį (16–25 mm²)
- viršįtampių apsaugą
Svarbu: Tikslius parametrus visada tikrinkite ant gaminio etiketės ir gamintojo instrukcijoje. Abejodami kreipkitės į kvalifikuotą elektriką.Dažniausiai užduodami klausimai
Ar DNH41 užveda generatorių?
Gamintojas tokios funkcijos nenurodo – generatoriaus paleidimą valdo jo automatika.Kam reikalingas grąžinimo vėlinimas?
Kad tinklui atsistačius apkrova nebūtų grąžinta per anksti – kol įtampa nusistovi.Ar tinka trifaziam objektui?
Ne, DNH41 yra 1P+N – vienfazei grandinei.Ar galite padėti parinkti?
Taip. Parašykite tinklo tipą, įvado apsaugą ir generatoriaus galią – padėsime parinkti tinkamą sprendimą.Automatinis rezervinio maitinimo perjungiklis ATS GRL DNH41 | 1P+N | 10–80 A | 230 V | įtampos ir srovės ekranas | DIN
GRL DNH41 – vienfazis ATS su įtampos ir srovės ekranu, reguliuojamu grąžinimo vėlinimu ir perkrovos signalu.
