  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | MID | DIN | VEXEN ESM3100D
    Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | MID | DIN | VEXEN ESM3100D 1

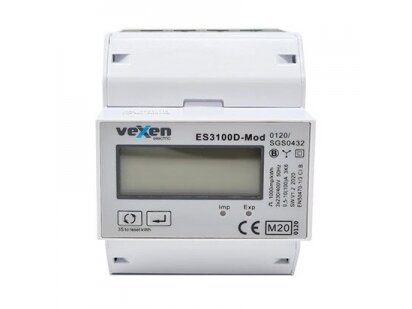

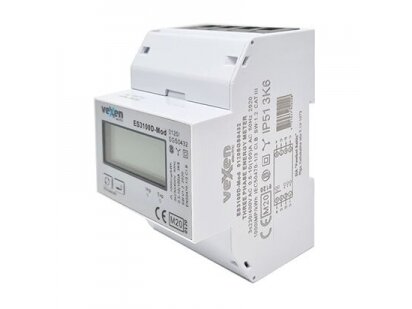

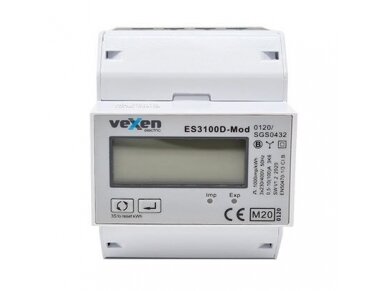

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | MID | DIN | VEXEN ESM3100D

    Kodas: ESM3100D
    Pasiteirauti apie prekę
    Kaina 73.00 € su PVM

    Bazinis trifazis aktyviosios energijos skaitiklis tiesioginiam jungimui iki 100 A, su MID sertifikatu. Rodo suvartotą energiją kWh ir turi 1000 imp/kWh impulsinį išėjimą išoriniam registravimui.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | MID | DIN | VEXEN ESM3100D

    VEXEN ESM3100D – modulinis trifazis elektros energijos skaitiklis tiesioginiam jungimui 4 laidų 3×230/400 V tinkle iki 100 A. Skirtas aktyviosios energijos apskaitai skirstomuosiuose skyduose: butuose, namuose, komercinėse patalpose ir atskiruose vartotojų pogrupiuose.

    Pagrindinė mintis:
    Tai paprasčiausias VEXEN trifazės linijos modelis: vienas tarifas, kWh skaitiklis ir S0 impulsinis išėjimas. Turi MID sertifikatą (EU tipo tyrimo sertifikatas 0120/SGS0432), todėl tinka ir atsiskaitymui tarp nuomotojo ir nuomininko. Jei nereikia nuotolinio nuskaitymo per Modbus ar tinklo parametrų analizės, tai racionaliausias pasirinkimas.
    Maks. srovė
    100 A
    Tikslumas
    Klasė B (MID)
    Impulsai
    1000 imp/kWh
    Plotis
    72 mm DIN
    ℹ
    Dvikryptė apskaita
    Gamintojas bazinei ESM3100D versijai nurodo tik aktyviosios energijos (kWh) apskaitą; atskiri importo ir eksporto registrai aprašyti tik DBi versijai. Jei reikia atskirai matyti suvartotą ir atiduotą energiją, rinkitės ESM3100DM (RS485 Modbus, importas / eksportas).

    Ryšio sąsajos ir integracija

    S0 impulsinis išėjimas
    1000 imp/kWh – impulsai perduodami į PLC, duomenų kaupiklį, BMS ar išmaniojo namo valdiklį su impulsų įėjimu. Taip galima skaičiuoti suvartojimą nuotoliniu būdu be skaitmeninės magistralės.
    Nėra skaitmeninės sąsajos
    RS485 Modbus ar M-Bus šiame modelyje nėra. Jei reikia nuskaityti rodmenis per magistralę – ESM3100DM (Modbus) arba ESM3100DMB (M-Bus).

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio ir jungiamas tiesiogiai į 3 fazes ir nulį (L1, L2, L3, N) – srovės transformatorių nereikia iki 100 A.

    Elektroninė matavimo schema skaičiuoja aktyviąją energiją visose trijose fazėse; kontrolinis LED ir impulsinis išėjimas duoda 1000 impulsų už 1 kWh.

    Suminė energija rodoma baltai apšviestame LCD ekrane, o impulsų signalą galima perduoti į išorinę apskaitos ar valdymo sistemą.

    Kuo naudingas VEXEN ESM3100D?
    Jis sprendžia dažniausią užduotį – patikimai ir legaliai (MID) suskaičiuoti trifazio vartotojo kWh be papildomų nustatymų. Kompaktiškas 72 mm korpusas telpa į standartinį modulinį skydą, o S0 išėjimas leidžia vėliau prijungti paprastą nuotolinę apskaitą.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis aktyviosios energijos skaitiklis
    Gamintojas / modelis VEXEN ESM3100D
    Jungimo būdas Tiesioginis, 3 fazės + N (4 laidai)
    Vardinė įtampa 3×230/400 V AC
    Darbo įtampos diapazonas 80–120 % Un
    Bazinė srovė (Ib) 10 A
    Maksimali srovė (Imax) 100 A
    Paleidimo srovė / darbo diapazonas 0,4 % Ib – Imax
    Trumpalaikė perkrova 30 Imax / 0,01 s
    Dažnis 50 Hz ±10 %
    Tikslumo klasė B pagal EN 50470-3; 1 pagal IEC 62053-21
    MID Taip (sertifikatas 0120/SGS0432)
    Tarifai 1
    Matuojami dydžiai Aktyvioji energija (kWh)
    Ryšio sąsaja Nėra (tik impulsinis išėjimas)
    Impulsinis išėjimas S0, 1000 imp/kWh
    Ekranas LCD su baltu apšvietimu
    Matmenys (A × P × G) 100 × 72 × 66 mm
    Montavimas 35 mm DIN bėgelis, 4 moduliai
    Apsaugos laipsnis IP51 (pagal gamintojo instrukciją)
    Izoliacijos klasė II
    Darbo temperatūra −25…+55 °C
    Laikymo temperatūra −40…+70 °C
    Santykinė drėgmė ≤ 90 %
    Savas suvartojimas ≤ 2 W / 10 VA fazei
    Standartai EN 50470-1, EN 50470-3, IEC 62053-21, 2014/32/EU

    Pagrindinės funkcijos

    • Tiesioginis jungimas iki 100 A – nereikia srovės transformatorių ir jų montavimo išlaidų.
    • MID sertifikatas – rodmenys tinka atsiskaitymui tarp šalių (nuoma, subabonentai).
    • Klasė B / klasė 1 – tikslumas pagal EN 50470-3 ir IEC 62053-21.
    • S0 impulsinis išėjimas 1000 imp/kWh – paprasta integracija į PLC, BMS ar duomenų kaupiklį.
    • Apšviestas LCD – rodmenis lengva nuskaityti tamsiame skyde.
    • 72 mm DIN korpusas – užima 4 modulius, telpa į standartinį skydelį.

    Kuo skiriasi nuo panašių modelių?

    VEXEN ESM3100DM Turi RS485 Modbus RTU ir atskirą importo / eksporto apskaitą; ESM3100D – tik kWh ir impulsinis išėjimas.
    VEXEN ESM3100DM2T Multifunkcinis (V, A, kW, kVAr, PF, THD), 2 tarifai ir Modbus; ESM3100D – bazinis vieno tarifo kWh skaitiklis.
    Ollo 3P-351 / ESTXM302 Taip pat paprasti 100 A moduliniai skaitikliai be sąsajų; ESM3100D išsiskiria MID sertifikatu.
    THORGEON 01007 80 A, 2 tarifai, RS485 Modbus, MID; ESM3100D turi didesnę 100 A ribą, bet 1 tarifą ir neturi Modbus.

    Kur naudojamas?

    • Butų ir namų trifazių įvadų kontrolinė apskaita
    • Nuomojamų patalpų ir subabonentų apskaita
    • Komercinės patalpos, biurai, parduotuvės
    • Dirbtuvės ir nedideli gamybiniai cechai
    • Šilumos siurblių, katilų ir kitų trifazių įrenginių apskaita
    • Elektromobilių įkrovimo stotelės (kWh apskaitai)
    • Statybvietės laikinieji skydai
    • Žemės ūkio pastatai ir sandėliai

    Naudojimas pagal poreikį

    Nuomotojams.
    MID rodmenys leidžia pagrįstai perskaičiuoti elektrą nuomininkams.
    Elektrikams.
    Greitas tiesioginis montavimas be CT ir papildomo konfigūravimo.
    Pastatų administratoriams.
    S0 impulsai – paprastas būdas surinkti duomenis į esamą sistemą.

    Praktinis panaudojimas

    Jeigu daugiabučio rūsyje ar verslo centre reikia atskirai apskaityti trifazę nuomininko liniją iki 100 A ir periodiškai išrašyti sąskaitą, tada ESM3100D montuojamas skyde už nuomininko apsaugos aparato, o rodmenys nurašomi nuo ekrano arba impulsai perduodami į pastato duomenų kaupiklį.

    Pliusai

    • MID sertifikatas ir klasė B pagal EN 50470-3
    • Tiesioginis jungimas iki 100 A
    • S0 impulsinis išėjimas 1000 imp/kWh
    • Apšviestas LCD ekranas
    • Kompaktiškas 4 modulių DIN korpusas
    • Platus darbo temperatūrų diapazonas −25…+55 °C

    Minusai / ribojimai

    • Nėra RS485 Modbus ar M-Bus – nuotoliniam skaitmeniniam nuskaitymui rinkitės ESM3100DM arba ESM3100DMB
    • Tik 1 tarifas – dviejų tarifų apskaitai rinkitės ESM3100DM2T
    • Nematuoja įtampos, srovės ar galios faktoriaus – tam skirtas ESM3100DM2T
    • Atskiros importo / eksporto apskaitos gamintojas šiai versijai nenurodo – ją turi ESM3100DM
    • Didesnėms nei 100 A srovėms reikia CT skaitiklio (ES3100DCT)

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Prieš skaitiklį įrenkite apsaugos aparatą (automatinį jungiklį arba saugiklius), parinktą pagal kabelio skerspjūvį ir apkrovą – skaitiklis nėra apsaugos įtaisas.
    • Laikykitės fazių ir nulio jungimo schemos iš gamintojo instrukcijos; sukeisti įėjimai ir išėjimai iškreipia apskaitą.
    • Galios gnybtus priveržkite nurodytu momentu – atsilaisvinęs kontaktas esant 100 A kaista ir gali sugadinti skaitiklį.
    • Nelaužykite plombų ir neatidarinėkite priekinio dangtelio – tai daro įtaką matavimui ir, pagal gamintojo instrukciją, panaikina garantiją.

    Greitas pasirinkimo gidas

    100 A tiesiogiai
    MID klasė B
    1 tarifas
    S0 1000 imp/kWh
    Tinka, kai reikia:
    • legalios (MID) trifazės kWh apskaitos iki 100 A
    • paprasto skaitiklio be konfigūravimo
    • impulsinio signalo į PLC ar duomenų kaupiklį
    Patikrinkite prieš naudojimą:
    • ar linijos srovė neviršija 100 A
    • ar tinklas 4 laidų 3×230/400 V
    • ar skyde yra 4 modulių vieta
    Svarbus priminimas: Skaitiklis tik matuoja energiją – jis neatlieka apsaugos nuo perkrovos, trumpojo jungimo ar nuotėkio srovių funkcijų ir nepakeičia operatoriaus komercinio skaitiklio be jo sutikimo.

    DUK

    Ar ESM3100D turi Modbus?
    Ne – Modbus RTU turi ESM3100DM, o ESM3100D turi tik S0 impulsinį išėjimą.
    Ar skaitiklis turi MID?
    Taip, gamintojas nurodo MID sertifikatą (EU tipo tyrimo sertifikatas 0120/SGS0432).
    Kokia maksimali srovė?
    Tiesioginio jungimo riba – 100 A, bazinė srovė 10 A.
    Ar matuoja į tinklą atiduotą energiją?
    Gamintojas šiai versijai atskiros importo / eksporto apskaitos nenurodo – tam rinkitės ESM3100DM.
    Kiek impulsų už kWh?
    1000 imp/kWh tiek LED indikatoriui, tiek impulsiniam išėjimui.
    Kiek vietos užima skyde?
    72 mm pločio korpusas – 4 DIN moduliai.

    VEXEN ESM3100D – trifazis MID skaitiklis 100 A

    VEXEN ESM3100D – modulinis trifazis vieno tarifo skaitiklis tiesioginiam jungimui iki 100 A su MID sertifikatu, klase B ir S0 impulsiniu išėjimu 1000 imp/kWh.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
