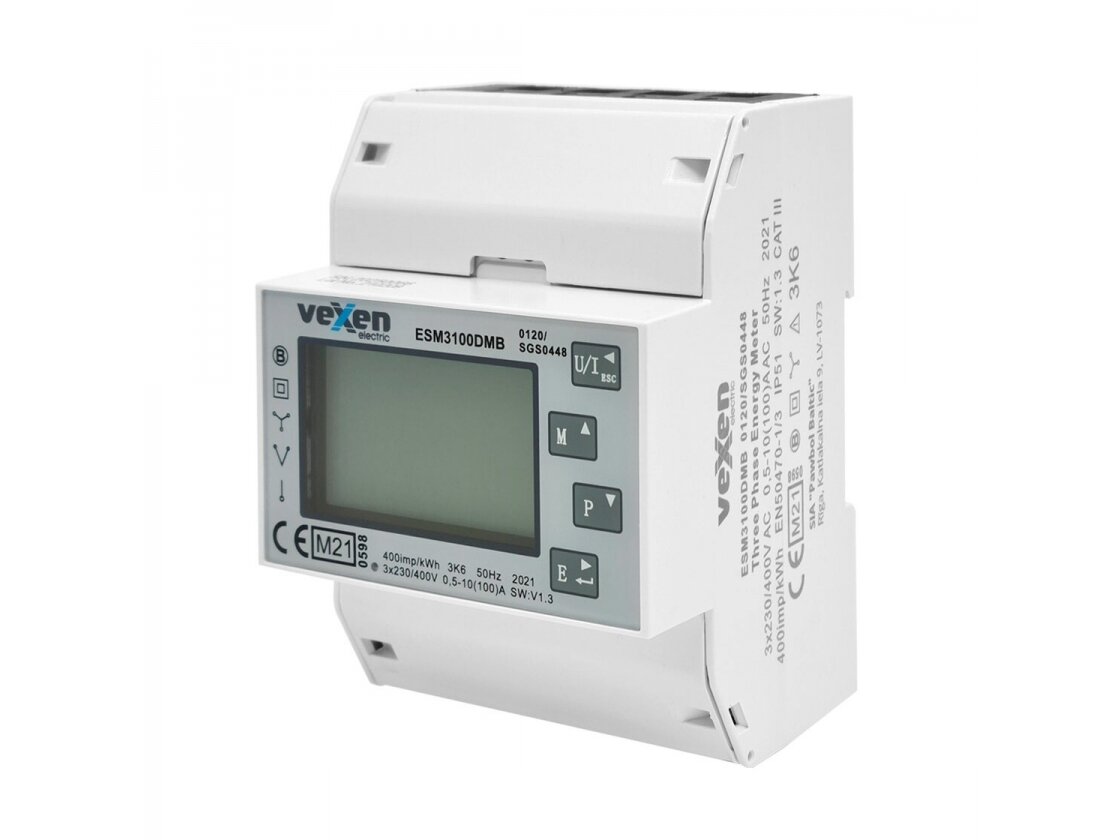

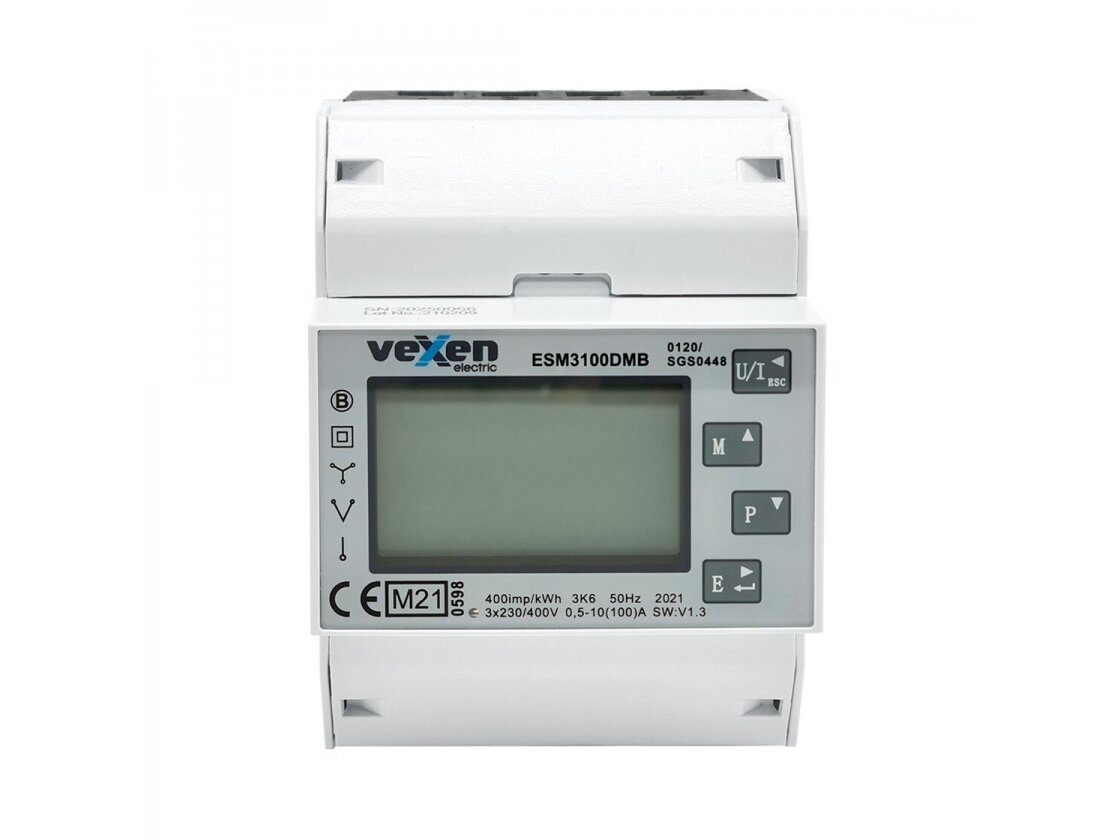

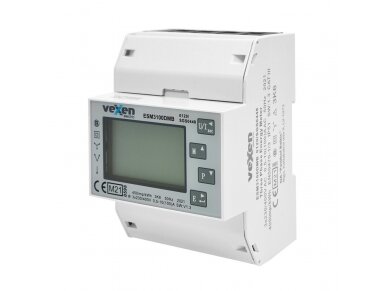

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | M-Bus | MID | DIN | VEXEN ESM3100DMB

    Kodas: ESM3100DMB
    Barkodas: 4751033950034
    Pasiteirauti apie prekę
    Kaina 172.80 € su PVM

    Trifazis multifunkcinis skaitiklis tiesioginiam jungimui iki 100 A su M-Bus sąsaja ir MID sertifikatu. Be energijos rodo įtampą, srovę, galią, galios faktorių ir THD.

  • Prekės aprašymas

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | 100 A | 3×230/400 V | M-Bus | MID | DIN | VEXEN ESM3100DMB

    VEXEN ESM3100DMB – modulinis trifazis multifunkcinis elektros energijos skaitiklis tiesioginiam jungimui 3×230/400 V tinkle iki 100 A su M-Bus sąsaja. Skirtas apskaitai ir tinklo parametrų stebėjimui skyduose, kur duomenis reikia perduoti M-Bus magistrale.

    Pagrindinė mintis:
    Be kWh ir kVArh skaitiklis rodo įtampą, srovę, galią, galios faktorių, dažnį ir THD, todėl vienas prietaisas pakeičia ir skaitiklį, ir paprastą tinklo analizatorių. Turi MID sertifikatą (EU tipo tyrimo sertifikatas 0120/SGS0448).
    Maks. srovė
    100 A
    Sąsaja
    M-Bus
    Matavimai
    V, A, kW, PF, THD
    Sertifikatas
    MID
    ℹ
    Dvikryptė apskaita
    Gamintojo dokumentacijoje matuojami dydžiai nurodyti kaip kWh / kVArh, tačiau atskiri importo ir eksporto (suvartotos ir atiduotos) energijos registrai tiesiogiai neįvardyti. Jei reikia atskirai matuoti į tinklą atiduotą energiją, prieš užsakydami pasitikslinkite registrų sąrašą; patvirtintas importo / eksporto skaitiklis šioje linijoje – ESM3100DM.

    Ryšio sąsajos ir integracija

    M-Bus (EN 13757-3)
    Įtraukimas į M-Bus nuotolinio nuskaitymo (AMR) sistemą kartu su šilumos ir vandens skaitikliais; pirminis (001–250) ir antrinis adresavimas, 300–9600 bps.
    RS485 Modbus RTU sistemoms
    Gamintojas šį modelį žymi kaip M-Bus versiją; RS485 Modbus RTU integracijai rinkitės ESM3100DM2T.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio ir fazių laidais jungiamas tiesiogiai (galios gnybtai 4–25 mm²) – srovės transformatorių iki 100 A nereikia.

    Elektroninė schema matuoja visų fazių įtampą ir srovę, skaičiuoja galią, energiją ir kokybės rodiklius.

    Duomenys rodomi ekrane ir perduodami M-Bus magistrale.

    Kuo naudingas VEXEN ESM3100DMB?
    Jis leidžia vienu prietaisu ir apskaityti energiją pagal MID, ir nuotoliniu būdu matyti apkrovą, fazių įtampas ar THD. M-Bus leidžia įtraukti elektros skaitiklį į tą pačią magistralę kaip šilumos ir vandens skaitiklius.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis multifunkcinis elektros energijos skaitiklis
    Gamintojas / modelis VEXEN ESM3100DMB
    Jungimo būdas Tiesioginis, iki 100 A
    Vardinė įtampa 3×230/400 V AC
    Darbo įtampos diapazonas 80–120 % Un
    Bazinė srovė (Ib) 10 A
    Maksimali srovė (Imax) 100 A
    Minimali srovė (Imin) 0,5 A
    Paleidimo srovė / darbo diapazonas 0,4 % Ib
    MID Taip (EU tipo tyrimo sert. 0120/SGS0448)
    Matuojami dydžiai Aktyvioji ir reaktyvioji energija (kWh, kVArh), aktyvioji, reaktyvioji ir pilnutinė galia (kW, kVAr, kVA), įtampa, srovė, dažnis, galios faktorius, poreikis (demand), THD
    Ryšio sąsaja M-Bus (EN 13757-3)
    Ryšio parametrai M-Bus: 300–9600 bps, pirminis adresas 001–250, antrinis adresas
    Gnybtai Galios 4–25 mm² (2,5 Nm); pagalbiniai 0,5–1,5 mm² (0,2 Nm)
    Savas suvartojimas ≤ 2 W / 10 VA (įtampos grandinė); ≤ 4 VA (srovės grandinė)

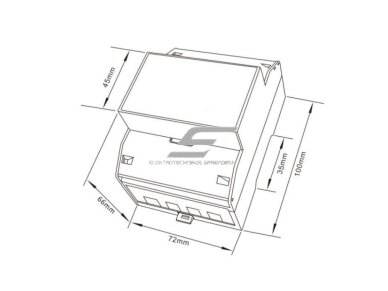

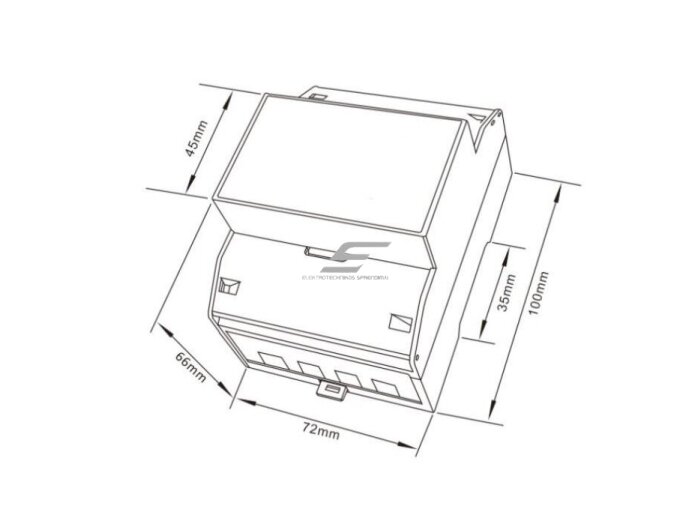

    Montavimas 35 mm DIN bėgelis
    Standartai 2014/32/EU (MID), EN 50470-1, EN 50470-3

    Pagrindinės funkcijos

    • M-Bus sąsaja – nuotolinis rodmenų ir parametrų nuskaitymas.
    • MID sertifikatas – pagal EN 50470-1/-3, tinka atsiskaitymui tarp šalių.
    • Multifunkciniai matavimai – V, A, kW, kVAr, kVA, PF, Hz, THD ir poreikis.
    • Tiesioginis jungimas iki 100 A – be srovės transformatorių.
    • Aktyvioji ir reaktyvioji energija – kWh ir kVArh registrai.
    • Adresavimas magistralėje – pirminis ir antrinis M-Bus adresas.

    Kuo skiriasi nuo panašių modelių?

    VEXEN ESM3100DMB2T Taip pat M-Bus ir multifunkcinis, papildomai 2 tarifai pagal maitinimo šaltinį ir 2 impulsiniai išėjimai.
    VEXEN ESM3100DM2T Multifunkcinis su 2 tarifais, bet su RS485 Modbus RTU vietoj M-Bus.
    VEXEN ESM3100DM Modbus RTU, importo / eksporto kWh, bet be multifunkcinių matavimų.
    Eastron SDM630-MT 100 A, 4 tarifai, RS485 Modbus, MID; ESM3100DMB skirtas M-Bus sistemoms.

    Kur naudojamas?

    • Komercinių pastatų ir biurų nuotolinė apskaita
    • Daugiabučių ir nuomojamų patalpų subapskaita M-Bus sistemose
    • Pastatų valdymo sistemos (BMS)
    • Gamybiniai cechai ir įrenginių energijos kontrolė
    • Šilumos punktai ir inžinerinės sistemos
    • Elektromobilių įkrovimo infrastruktūra
    • Energijos auditas ir apkrovos analizė
    • Serverinės ir technologinės patalpos

    Naudojimas pagal poreikį

    Pastatų administratoriams.
    Elektros skaitiklis nuskaitomas ta pačia M-Bus magistrale kaip šilumos ir vandens skaitikliai.
    Elektrikams ir integratoriams.
    Tiesioginis 100 A jungimas ir standartinis protokolas – mažiau komponentų skyde.
    Energetikams.
    Įtampa, srovė, PF ir THD padeda rasti perkrautas fazes ir kokybės problemas.

    Praktinis panaudojimas

    Jeigu daugiabutyje jau veikia M-Bus šilumos ir vandens skaitiklių nuskaitymo sistema, tada VEXEN ESM3100DMB prijungiamas prie tos pačios magistralės ir elektros rodmenys renkami kartu su kitais skaitikliais.

    Pliusai

    • MID sertifikatas (EN 50470-1/-3)
    • M-Bus sąsaja
    • Multifunkciniai matavimai, įskaitant THD
    • Tiesioginis jungimas iki 100 A
    • Pirminis ir antrinis M-Bus adresavimas
    • Galios gnybtai 4–25 mm²

    Minusai / ribojimai

    • Tai M-Bus versija – Modbus RTU sistemoms rinkitės ESM3100DM2T
    • Gamintojas nenurodo laikrodžio tarifų – dviejų šaltinių apskaitai rinkitės ESM3100DMB2T
    • Atskiri importo / eksporto registrai gamintojo dokumentacijoje neįvardyti – atskira importo / eksporto apskaita patvirtinta ESM3100DM
    • Didesnėms nei 100 A srovėms reikia CT skaitiklio (ES3100DCT)

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Prieš skaitiklį įrenkite apsaugos aparatą (automatinį jungiklį arba saugiklius), parinktą pagal kabelio skerspjūvį ir apkrovą – skaitiklis nėra apsaugos įtaisas.
    • Laikykitės fazių ir nulio jungimo schemos iš gamintojo instrukcijos; sukeisti įėjimai ir išėjimai iškreipia apskaitą.
    • Galios gnybtus priveržkite nurodytu momentu – atsilaisvinęs kontaktas esant 100 A kaista ir gali sugadinti skaitiklį.
    • Nelaužykite plombų ir neatidarinėkite priekinio dangtelio – tai daro įtaką matavimui ir, pagal gamintojo instrukciją, panaikina garantiją.

    Greitas pasirinkimo gidas

    100 A tiesiogiai
    M-Bus
    Multifunkcinis
    MID
    Tinka, kai reikia:
    • M-Bus nuotolinio nuskaitymo
    • multifunkcinių tinklo matavimų
    • MID apskaitos iki 100 A
    Patikrinkite prieš naudojimą:
    • ar linijos srovė neviršija 100 A
    • ar M-Bus šeimininkas (master) palaiko EN 13757-3
    • ar skyde pakanka vietos
    Svarbus priminimas: Skaitiklis matuoja ir perduoda duomenis, bet neatlieka apsaugos funkcijų ir be operatoriaus sutikimo nepakeičia komercinio apskaitos skaitiklio.

    DUK

    Kokia sąsaja yra ESM3100DMB?
    M-Bus pagal EN 13757-3, 300–9600 bps.
    Ar skaitiklis turi MID?
    Taip, EU tipo tyrimo sertifikatas 0120/SGS0448, EN 50470-1/-3.
    Kokia maksimali srovė?
    Tiesioginis jungimas iki 100 A, bazinė srovė 10 A.
    Ar turi 2 tarifus?
    Šiam modeliui dviejų šaltinių tarifų gamintojas neįvardija – tam skirtas ESM3100DMB2T.
    Ar matuoja į tinklą atiduotą energiją?
    Atskiri importo / eksporto registrai neįvardyti – rekomenduojame ESM3100DM arba pasitikslinti registrus.
    Kokio skerspjūvio laidai tinka?
    Galios gnybtai 4–25 mm² (2,5 Nm), pagalbiniai 0,5–1,5 mm² (0,2 Nm).

    VEXEN ESM3100DMB – multifunkcinis M-Bus MID skaitiklis 100 A

    VEXEN ESM3100DMB – trifazis multifunkcinis 100 A skaitiklis su M-Bus ir MID sertifikatu, matuojantis energiją, galią, įtampą, srovę, PF ir THD.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
