  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | x/5 A per srovės transformatorius | 3×230/400 V | 1–9999 A pirminė | Impulsinis išėjimas | IP51 | DIN | VEXEN ES3100DCT
    Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | x/5 A per srovės transformatorius | 3×230/400 V | 1–9999 A pirminė | Impulsinis išėjimas | IP51 | DIN | VEXEN ES3100DCT 1

    Modulinis trifazis elektros energijos skaitiklis | x/5 A per srovės transformatorius | 3×230/400 V | 1–9999 A pirminė | Impulsinis išėjimas | IP51 | DIN | VEXEN ES3100DCT

    Kodas: ES3100DCT
    Pasiteirauti apie prekę
    Kaina 102.90 € su PVM
    ( 85.04 € be PVM )

    Trifazis aktyviosios energijos skaitiklis, jungiamas per x/5 A srovės transformatorius, kai apkrova viršija tiesioginio jungimo ribas. CT koeficientas nustatomas meniu (1–2000), todėl ekrane iškart rodomi tikrieji kWh. Skirtas nekomercinei (vidinei) apskaitai.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | x/5 A per srovės transformatorius | 3×230/400 V | 1–9999 A pirminė | Impulsinis išėjimas | IP51 | DIN | VEXEN ES3100DCT

    VEXEN ES3100DCT – modulinis trifazis elektros energijos skaitiklis, jungiamas per srovės transformatorius su 5 A antrine srove 4 laidų 3×230/400 V tinkle. Skirtas vidinei aktyviosios energijos apskaitai įvaduose ir linijose, kur srovė per didelė tiesioginio jungimo skaitikliams.

    Pagrindinė mintis:
    Skaitiklio meniu nustatomas srovės transformatoriaus koeficientas (0001–2000, pvz., 100/5 A = 0020), todėl ekrane rodoma tikroji suvartota energija be perskaičiavimo. Tai paprastas būdas kontroliuoti didelių apkrovų – iki 9999 A pirminės srovės – suvartojimą. MID gamintojas šiam modeliui nenurodo, todėl jis skirtas nekomercinei (vidinei) apskaitai.
    Antrinė srovė
    5 A (x/5 A)
    Pirminė srovė
    1–9999 A
    Tikslumas
    Klasė 1
    Apsauga
    IP51
    →
    Dvikryptė apskaita
    Ne. Gamintojo instrukcijoje nurodyta, kad suminė aktyvioji energija skaičiuojama kaip „Total = Import + Export“ – atiduota energija pridedama prie bendro rodmens, o atskirų registrų nėra. Skaitiklis neskiria importo ir eksporto; jei reikia atskiros apskaitos, rinkitės skaitiklį su atskira importo / eksporto apskaita (pvz., ESM3100DM iki 100 A).

    Ryšio sąsajos ir integracija

    Impulsinis išėjimas
    10 imp/kWh, pasyvus, 5–27 V DC, maks. 27 mA – impulsai perduodami į PLC, duomenų kaupiklį ar BMS su impulsų įėjimu.
    Tik ekranas ir impulsai
    RS485 Modbus ar M-Bus sąsajos gamintojas nenurodo – rodmenys nurašomi nuo apšviesto LCD ekrano arba skaičiuojami iš impulsų.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio: įtampos grandinės jungiamos tiesiai prie L1, L2, L3 ir N, o srovės grandinės – prie trijų srovės transformatorių x/5 A antrinių apvijų.

    Skaitiklio meniu įvedamas CT koeficientas (0001–2000); matavimo schema skaičiuoja aktyviąją energiją visose fazėse, perskaičiuodama ją pagal nustatytą koeficientą.

    Suminė energija (iki 999999,9 kWh) rodoma apšviestame LCD ekrane, o impulsinis išėjimas perduoda 10 imp/kWh signalą į išorinę sistemą.

    Kuo naudingas VEXEN ES3100DCT?
    Jis leidžia pigiai ir aiškiai kontroliuoti didelių trifazių įvadų ar linijų suvartojimą, kai tiesioginio jungimo 100 A skaitiklio nepakanka. Nustatomas CT koeficientas leidžia tą patį skaitiklį naudoti su skirtingais transformatoriais – nuo mažų iki kelių tūkstančių amperų.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis aktyviosios energijos skaitiklis per CT
    Gamintojas / modelis VEXEN ES3100DCT
    Jungimo būdas Per srovės transformatorius x/5 A, 3 fazės + N (4 laidai)
    Vardinė įtampa 3×230/400 V AC
    Darbo įtampos diapazonas 80–120 % Un
    Antrinė srovė 5 A
    Pirminė srovė (nustatoma) 1–9999 A
    Srovės transformatoriaus koeficientas Nustatomas 0001–2000 (pvz. 100/5 A = 0020)
    Paleidimo srovė / darbo diapazonas 0,4 % Ib – Imax
    Trumpalaikė perkrova 20 Imax / 0,05 s
    Dažnis 50 Hz ±10 %
    Tikslumo klasė 1 pagal IEC 62053-21
    MID Nenurodyta – nekomercinei (vidinei) apskaitai
    Matuojami dydžiai Suminė aktyvioji energija (kWh), Total = Import + Export
    Ryšio sąsaja Nėra (tik impulsinis išėjimas)
    Impulsinis išėjimas 10 imp/kWh, 5–27 V DC, maks. 27 mA
    Ekranas LCD su baltu apšvietimu, maks. 999999,9 kWh
    Montavimas 35 mm DIN bėgelis
    Apsaugos laipsnis IP51
    Izoliacijos klasė II
    Darbo temperatūra −25…+55 °C
    Laikymo temperatūra −40…+70 °C
    Santykinė drėgmė ≤ 90 %
    Savas suvartojimas ≤ 2 W / 10 VA fazei
    Standartai IEC 62053-21

    Pagrindinės funkcijos

    • Jungimas per CT x/5 A – apskaita linijose, kuriose srovė viršija tiesioginio jungimo ribas.
    • Nustatomas CT koeficientas 0001–2000 – ekrane rodomi tikrieji kWh be perskaičiavimo.
    • Pirminė srovė iki 9999 A – tinka nuo mažų iki labai didelių įvadų.
    • Klasė 1 pagal IEC 62053-21 – tikslumas vidinei apskaitai.
    • Impulsinis išėjimas 10 imp/kWh – paprasta integracija į PLC ar BMS.
    • IP51 ir izoliacijos klasė II – apsaugotas korpusas skirstomiesiems skydams.

    Kuo skiriasi nuo panašių modelių?

    VEXEN ESM3100D Tiesioginis jungimas iki 100 A su MID; ES3100DCT jungiamas per CT, tinka didesnėms srovėms, bet be MID.
    Eastron SDM630MCT-2T Per CT 1/5 A, 2 tarifai, RS485 Modbus, MID; ES3100DCT – paprastesnis, be ryšio sąsajos ir MID.
    Eastron SDM630MCT-ML-1 Per CT, RS485 Modbus, MID, multifunkcinis; ES3100DCT matuoja tik suminę aktyviąją energiją.
    THORGEON 01004 Taip pat per CT x/5 A, klasė 1, IP20; ES3100DCT turi IP51 ir nustatomą CT koeficientą.

    Kur naudojamas?

    • Pramonės įmonių įvadai ir galios skydai
    • Komercinių pastatų pagrindiniai įvadai
    • Gamybinių linijų ir cechų vidinė apskaita
    • Kompresorinės, siurblinės, katilinės
    • Didelės šaldymo ir vėdinimo sistemos
    • Žemės ūkio kompleksai
    • Statybvietės su didelės galios įranga
    • Energijos auditas didelių srovių linijose

    Naudojimas pagal poreikį

    Gamybos vadovams.
    Aiškus kiekvienos didelės linijos kWh suvartojimas sąnaudų paskirstymui.
    Elektrikams.
    Vienas modelis įvairiems CT – koeficientas nustatomas vietoje.
    Energetikams.
    Impulsinis signalas leidžia rinkti duomenis į esamą sistemą.

    Praktinis panaudojimas

    Jeigu cecho 250 A įvade reikia kontroliuoti suvartojimą, tada ant fazių montuojami trys 250/5 A srovės transformatoriai, ES3100DCT meniu įvedamas koeficientas 0050, o skaitiklis ekrane rodo tikruosius cecho kWh ir perduoda impulsus į gamyklos duomenų sistemą.

    Pliusai

    • Tinka didelėms srovėms – pirminė iki 9999 A
    • CT koeficientas nustatomas meniu (0001–2000)
    • Klasė 1 pagal IEC 62053-21
    • IP51 ir izoliacijos klasė II
    • Apšviestas LCD ekranas
    • Impulsinis išėjimas integracijai

    Minusai / ribojimai

    • Gamintojas nenurodo MID – netinka komerciniam atsiskaitymui; MID CT skaitikliui rinkitės Eastron SDM630MCT-2T
    • Nėra atskiros importo / eksporto apskaitos – eksportas pridedamas prie bendro kWh
    • Nėra RS485 Modbus ar M-Bus – skaitmeninei integracijai rinkitės Eastron SDM630MCT-ML-1
    • Matuoja tik suminę aktyviąją energiją – be V, A, PF
    • Reikia atskirai įsigyti tris srovės transformatorius x/5 A

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Niekada neatjunkite skaitiklio nuo veikiančio srovės transformatoriaus antrinės grandinės – pirmiau užtrumpinkite CT antrinę apviją, kitaip joje susidaro pavojinga įtampa.
    • Laikykitės fazių sutapimo: kiekvieno CT antrinė grandinė turi būti prijungta prie tos pačios fazės įtampos gnybto ir teisinga kryptimi (P1 → P2).
    • Įtampos matavimo grandines apsaugokite atskirais saugikliais ar automatiniais jungikliais.
    • Po montavimo įveskite tikslų CT koeficientą (pirminė / 5) – klaidingas koeficientas proporcingai iškreipia rodmenis.
    • Nelaužykite plombų ir neatidarinėkite dangtelio – pagal gamintojo instrukciją tai panaikina garantiją.

    Greitas pasirinkimo gidas

    Per CT x/5 A
    Pirminė iki 9999 A
    Klasė 1
    Be MID – vidinei apskaitai
    Tinka, kai reikia:
    • vidinės apskaitos virš 100 A
    • vieno skaitiklio skirtingiems CT
    • paprasto impulsinio signalo
    Patikrinkite prieš naudojimą:
    • ar CT antrinė srovė yra 5 A
    • kokį CT koeficientą įvesti
    • ar nereikia MID komerciniam atsiskaitymui
    Svarbus priminimas: ES3100DCT neturi MID ir nepakeičia komercinio apskaitos skaitiklio; jis taip pat neatlieka apsaugos funkcijų, o srovės transformatoriai įsigyjami atskirai.

    DUK

    Kokie srovės transformatoriai tinka?
    Su 5 A antrine srove (x/5 A), pirminė srovė nuo 1 iki 9999 A.
    Kaip nustatyti koeficientą?
    Meniu įvedamas pirminės ir antrinės srovės santykis, pvz., 100/5 A = 0020.
    Ar skaitiklis turi MID?
    Gamintojo instrukcijoje MID nenurodytas – skaitiklis skirtas vidinei apskaitai.
    Ar matuoja į tinklą atiduotą energiją?
    Ne – eksportas pridedamas prie bendro kWh, atskirų registrų nėra. Tam rinkitės, pvz., ESM3100DM.
    Ar turi Modbus?
    Ne, yra tik impulsinis išėjimas 10 imp/kWh.
    Kokia tikslumo klasė?
    Klasė 1 pagal IEC 62053-21.

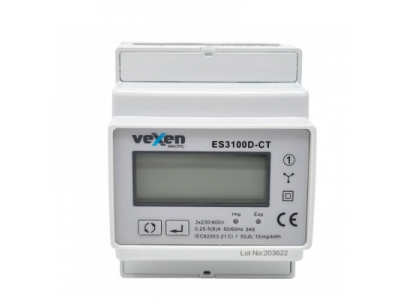

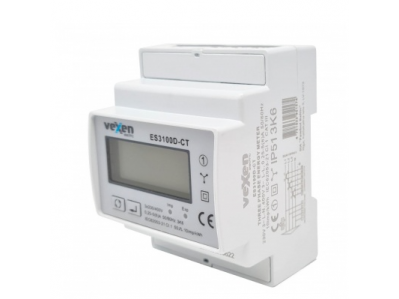

    VEXEN ES3100DCT – trifazis skaitiklis per CT x/5 A

    VEXEN ES3100DCT – trifazis aktyviosios energijos skaitiklis per srovės transformatorius x/5 A su nustatomu koeficientu (iki 9999 A pirminės), klase 1 ir IP51, skirtas vidinei apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
