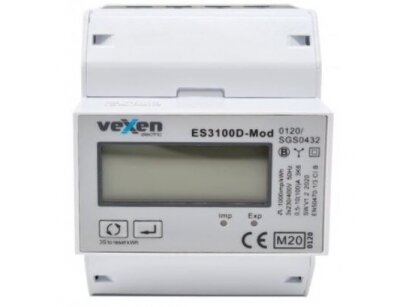

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | Importas / eksportas | RS485 Modbus | MID | DIN | VEXEN ESM3100DM

    Kodas: ESM3100DM
    Pasiteirauti apie prekę
    Kaina 194.06 € su PVM
    ( 160.38 € be PVM )

    Trifazis MID skaitiklis tiesioginiam jungimui iki 100 A su RS485 Modbus RTU sąsaja. Atskirai matuoja iš tinklo paimtą ir į tinklą atiduotą aktyviąją energiją ir tinka nuotolinei apskaitai.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | Importas / eksportas | RS485 Modbus | MID | DIN | VEXEN ESM3100DM

    VEXEN ESM3100DM – modulinis trifazis elektros energijos skaitiklis tiesioginiam jungimui 4 laidų 3×230/400 V tinkle iki 100 A su RS485 Modbus RTU sąsaja. Skirtas apskaitai, kai rodmenis reikia automatiškai perduoti į valdymo sistemą, inverterį ar duomenų kaupiklį.

    Pagrindinė mintis:
    Svarbiausias skirtumas nuo bazinio ESM3100D – atskiri importo ir eksporto registrai: skaitiklis atskirai skaičiuoja iš tinklo gautą ir į tinklą atiduotą aktyviąją energiją bei rodo abiejų krypčių galią. Kartu su MID ir Modbus RTU tai daro jį praktišku subapskaitos ir BMS projektų skaitikliu.
    Maks. srovė
    100 A
    Sąsaja
    RS485 Modbus RTU
    Apskaita
    Importas / eksportas
    Sertifikatas
    MID
    ⇄
    Dvikryptė apskaita
    Taip. Gamintojo instrukcija ir Modbus registrų lentelė patvirtina atskirus „Total Import kWh“ ir „Total Export kWh“ registrus bei importo / eksporto galią. Matuoja iš tinklo paimtą ir į tinklą atiduotą energiją; per Modbus šiuos duomenis gali nuskaityti energijos valdymo sistema ar inverteris, jei jis palaiko šį skaitiklį. Suderinamumą su inverterio galios / eksporto valdymu reikia patvirtinti atskirai – vien dvikryptės apskaitos tam nepakanka.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    Nuotolinis importo / eksporto kWh ir galios nuskaitymas į SCADA, BMS, PLC ar duomenų kaupiklį; per Modbus šliuzą – ir į Home Assistant. Tinka kaip išorinis skaitiklis inverterio eksporto valdymui, jei inverteris palaiko šį skaitiklį. Greitis 1200–9600 bps, adresas 001–247.
    S0 impulsinis išėjimas
    1000 imp/kWh – papildomas signalas impulsų skaitikliui ar PLC, kai skaitmeninė magistralė nenaudojama.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio ir jungiamas tiesiogiai: L1, L2, L3 ir N įėjimai (1, 2, 3, 4) bei išėjimai (5, 6, 7, 8) – srovės transformatorių iki 100 A nereikia.

    Skaitiklis matuoja aktyviąją energiją ir galią abiem kryptimis ir kaupia atskirus importo bei eksporto registrus, taip pat nulinamą dalinį skaitiklį.

    Rodmenys matomi apšviestame LCD ekrane ir nuskaitomi per RS485 Modbus RTU; nustatymai apsaugoti slaptažodžiu.

    Kuo naudingas VEXEN ESM3100DM?
    Jis leidžia vienu MID prietaisu suskaičiuoti tiek suvartotą, tiek atiduotą energiją ir perduoti ją į automatiką be impulsų perskaičiavimo. Tai sutaupo laiko integruojant į BMS ar saulės elektrinės stebėseną.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis aktyviosios energijos skaitiklis su Modbus
    Gamintojas / modelis VEXEN ESM3100DM
    Jungimo būdas Tiesioginis, 3 fazės + N (4 laidai)
    Vardinė įtampa 3×230/400 V AC
    Darbo įtampos diapazonas 80–120 % Un
    Bazinė srovė (Ib) 10 A
    Maksimali srovė (Imax) 100 A
    Paleidimo srovė / darbo diapazonas 0,4 % Ib – Imax
    Trumpalaikė perkrova 30 Imax / 0,01 s
    Dažnis 50 Hz
    Tikslumo klasė 1 pagal IEC 62053-21
    MID Taip (pagal gamintojo žymėjimą)
    Tarifai 1
    Matuojami dydžiai Aktyvioji energija ir galia – importas ir eksportas; nulinamas dalinis skaitiklis
    Ryšio sąsaja RS485 Modbus RTU
    Ryšio parametrai 1200 / 2400 / 4800 / 9600 bps; lyginumas none / odd / even; 1 arba 2 stop bitai; adresas 001–247
    Impulsinis išėjimas 1000 imp/kWh
    Ekranas LCD su apšvietimu, maks. 9999999 kWh
    Matmenys (A × P × G) 100 × 72 × 66 mm
    Montavimas 35 mm DIN bėgelis
    Apsaugos laipsnis IP51
    Izoliacijos klasė II
    Darbo temperatūra −25…+55 °C
    Santykinė drėgmė ≤ 90 %
    Savas suvartojimas ≤ 2 W / 10 VA fazei
    Standartai IEC 62053-21, 2014/32/EU (MID)

    Pagrindinės funkcijos

    • RS485 Modbus RTU – rodmenys ir galia automatiškai perduodami į SCADA, BMS ar PLC.
    • Importas / eksportas – atskiri registrai suvartotai ir atiduotai energijai.
    • MID – gamintojo žymėjimas, tinka atsiskaitymui tarp šalių.
    • Tiesioginis jungimas iki 100 A – be srovės transformatorių.
    • Nulinamas dalinis skaitiklis – patogu matuoti atskirą laikotarpį ar bandymą.
    • 1000 imp/kWh išėjimas – papildomas signalas be magistralės.
    • Apsauga slaptažodžiu – ryšio nustatymų negalima atsitiktinai pakeisti.

    Kuo skiriasi nuo panašių modelių?

    VEXEN ESM3100D Bazinis 1 tarifo MID skaitiklis be Modbus; ESM3100DM papildomai turi RS485 ir importo / eksporto registrus.
    VEXEN ESM3100DM2T Multifunkcinis (V, A, PF, THD) su 2 tarifais pagal maitinimo šaltinį; ESM3100DM – paprastesnis, bet su patvirtinta importo / eksporto apskaita.
    Eastron SDM630-MT 100 A, 4 tarifai, RS485 Modbus, MID, multifunkcinis; ESM3100DM – 1 tarifas ir tik energija / galia.
    THORGEON 01007 80 A, 2 tarifai, RS485 Modbus, MID; ESM3100DM turi 100 A ribą, bet 1 tarifą.

    Kur naudojamas?

    • Saulės elektrinės (importo / eksporto apskaita)
    • Inverterio eksporto ribojimo sistemos (jei inverteris palaiko skaitiklį)
    • Pastatų valdymo sistemos (BMS)
    • Nuomojamų patalpų ir subabonentų nuotolinė apskaita
    • Elektromobilių įkrovimo stotelės
    • Šilumos siurblių ir katilų energijos stebėsena
    • Gamybiniai cechai ir įrenginių apskaita
    • Namų energijos valdymas (Home Assistant per Modbus šliuzą)

    Naudojimas pagal poreikį

    Saulės elektrinių montuotojams.
    Viename skaitiklyje – suvartota ir atiduota energija bei Modbus sąsaja.
    Integratoriams.
    Standartinis Modbus RTU ir dokumentuota registrų lentelė.
    Nuomotojams.
    MID rodmenys ir nuotolinis nuskaitymas be apsilankymo objekte.

    Praktinis panaudojimas

    Jeigu name su saulės elektrine reikia matyti, kiek energijos suvartota iš tinklo ir kiek atiduota, tada ESM3100DM montuojamas įvade po apsaugos aparatu, o per RS485 Modbus jo importo ir eksporto registrai nuskaitomi į duomenų kaupiklį ar energijos valdymo sistemą.

    Pliusai

    • Atskiri importo ir eksporto registrai
    • RS485 Modbus RTU su dokumentuotais registrais
    • MID žymėjimas
    • Tiesioginis jungimas iki 100 A
    • IP51 ir izoliacijos klasė II
    • Nulinamas dalinis skaitiklis

    Minusai / ribojimai

    • Tik 1 tarifas – dviejų šaltinių tarifams rinkitės ESM3100DM2T
    • Nematuoja įtampos, srovės, galios faktoriaus ar THD – tam skirtas ESM3100DM2T
    • Modbus greitis ribojamas iki 9600 bps
    • Suderinamumą su konkrečiu inverteriu reikia patikrinti inverterio dokumentacijoje
    • Didesnėms nei 100 A srovėms reikia CT skaitiklio (ES3100DCT)

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Prieš skaitiklį įrenkite apsaugos aparatą (automatinį jungiklį arba saugiklius), parinktą pagal kabelio skerspjūvį ir apkrovą – skaitiklis nėra apsaugos įtaisas.
    • Laikykitės fazių ir nulio jungimo schemos iš gamintojo instrukcijos; sukeisti įėjimai ir išėjimai iškreipia apskaitą.
    • Galios gnybtus priveržkite nurodytu momentu – atsilaisvinęs kontaktas esant 100 A kaista ir gali sugadinti skaitiklį.
    • Nelaužykite plombų ir neatidarinėkite priekinio dangtelio – tai daro įtaką matavimui ir, pagal gamintojo instrukciją, panaikina garantiją.
    • RS485 liniją tieskite vytos poros kabeliu ir, esant ilgai linijai, galuose įrenkite galinius rezistorius.

    Greitas pasirinkimo gidas

    100 A tiesiogiai
    Modbus RTU
    Importas / eksportas
    MID
    Tinka, kai reikia:
    • atskiros iš tinklo paimtos ir į tinklą atiduotos energijos apskaitos
    • Modbus RTU integracijos
    • MID apskaitos iki 100 A
    Patikrinkite prieš naudojimą:
    • ar linijos srovė neviršija 100 A
    • ar inverteris ar sistema palaiko šį skaitiklį
    • ar sutampa Modbus greitis, lyginumas ir adresas
    Svarbus priminimas: Skaitiklis matuoja ir perduoda duomenis, bet neatlieka apsaugos funkcijų ir be operatoriaus sutikimo nepakeičia komercinio apskaitos skaitiklio.

    DUK

    Ar ESM3100DM skaičiuoja eksportą?
    Taip, turi atskirus importo ir eksporto kWh registrus.
    Kokia sąsaja?
    RS485 Modbus RTU, 1200–9600 bps, adresas 001–247.
    Ar turi MID?
    Taip, gamintojas modelį žymi kaip MID.
    Kokia maksimali srovė?
    Tiesiogiai iki 100 A, bazinė srovė 10 A.
    Ar matuoja įtampą ir srovę?
    Gamintojo registrų lentelėje – tik energija ir galia; multifunkciniams matavimams rinkitės ESM3100DM2T.
    Kiek impulsų už kWh?
    1000 imp/kWh.

    VEXEN ESM3100DM – Modbus MID skaitiklis su importu / eksportu

    VEXEN ESM3100DM – trifazis 100 A MID skaitiklis su RS485 Modbus RTU ir atskira importo / eksporto aktyviosios energijos apskaita subapskaitai ir nuotoliniam nuskaitymui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
