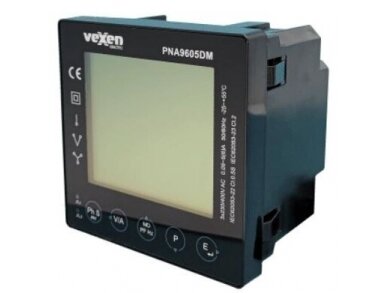

    Panelinis elektros tinklo analizatorius ir energijos skaitiklis | 96×96 mm | 1F / 3F | 57,7–480 V AC | per CT …/5 A | kl. 0,5S | THD iki 63 harm. | RS485 Modbus RTU | VEXEN PNA9605DM

    Kodas: PNA9605DM
    Pasiteirauti apie prekę
    Kaina 205.73 € su PVM
    ( 170.03 € be PVM )

    Panelinis 96×96 mm tinklo analizatorius ir energijos skaitiklis 1F / 3F tinklams iki 480 V AC. Jungiamas per srovės transformatorius …/5 A, matuoja energiją 0,5S klase abiem kryptimis, rodo THD ir harmonikas iki 63-iosios, duomenis perduoda per RS485 Modbus RTU.

  • Prekės aprašymas

    Panelinis elektros tinklo analizatorius ir energijos skaitiklis | 96×96 mm | 1F / 3F | 57,7–480 V AC | per CT …/5 A | kl. 0,5S | THD iki 63 harm. | RS485 Modbus RTU | VEXEN PNA9605DM

    VEXEN PNA9605DM – skaitmeninis tinklo analizatorius ir elektros energijos skaitiklis, montuojamas į skydo dureles (priekis 96×96 mm, iškirptė 92×92 mm). Jungiamas prie trifazio ar vienfazio tinklo per srovės transformatorius …/5 A, todėl tinka bet kokiai srovei iki 9999 A pirminėje pusėje. Ekrane ir per RS485 Modbus RTU pateikia įtampas, sroves, galias, cos φ, dažnį, energiją abiem kryptimis ir harmonikų iškraipymus.

    Pagrindinė mintis:
    Vienas prietaisas skydo duryse pakeičia voltmetrą, ampermetrą, galios matuoklį ir techninės apskaitos skaitiklį. Elektrikas mato fazių apkrovą ir THD čia pat, be atidarytų durelių, o tie patys duomenys keliauja į SCADA, BMS ar PLC. Didelėms srovėms nereikia brangaus tiesioginio jungimo skaitiklio – pakanka tinkamo srovės transformatoriaus.
    Montavimas
    Skydo durys, 96×96 mm
    Jungimas
    Per CT …/5 A, iki 9999 A
    Tikslumas
    Aktyvioji energija – kl. 0,5S
    Ryšys
    RS485 Modbus RTU + impulsas
    ⇄ Dvikryptė apskaita
    Matuoja iš tinklo paimtą ir į tinklą atiduotą energiją atskirais registrais: kWh ir kvarh importą, eksportą ir sumą, taip pat kiekvienai fazei atskirai. Suderinamumą su konkretaus inverterio galios ar eksporto ribojimu tikrinkite pagal inverterio gamintojo palaikomų skaitiklių sąrašą.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    2400–38400 bps, adresas 1–247, lyginumas none / even / odd, 1 arba 2 stop bitai. Reikšmės – IEEE 754 float registrai: U, I, P, Q, S, cos φ, f, energija, THD, harmonikos 2–63, poreikis, min. / maks. Viena linija – iki 20 prietaisų.
    Impulsinis išėjimas
    Konfigūruojamas energijos tipas (aktyvioji ar reaktyvioji, importas / eksportas / suma), impulso trukmė 60, 100 arba 200 ms, svoris 0,001–1000 kWh/imp. Tinka paprastam valdikliui ar senesnei apskaitos sistemai.
    Ekranas ir mygtukai
    LCD su foniniu apšvietimu, 5 mygtukai: fazių būklės, U/I, poreikio / cos φ / Hz, galių ir energijos ekranai. Nustatymai saugomi slaptažodžiu.

    Veikimo principas

    Prietaisas įstatomas į 92×92 mm iškirptę skydo duryse (1–5 mm skarda) ir prispaudžiamas laikikliais. Įtampos įėjimai jungiami tiesiai prie fazių per 1 A greitaveikius saugiklius, srovės įėjimai – prie srovės transformatorių antrinių apvijų …/5 A. Atskiro maitinimo nereikia – prietaisas maitinasi iš matuojamos įtampos.

    Meniu nustatoma sistema (3P4W, 3P3W arba 1P2W), CT santykis (pvz. 250/5 A) ir, jei reikia, CT krypties pataisa – neteisingai nukreiptą transformatorių galima ištaisyti programiškai, neperjungiant laidų. Prietaisas skaičiuoja momentines vertes, energiją abiem kryptimis, poreikį pasirinktu intervalu ir harmonikas iki 63-iosios.

    Rezultatas – visi įvado ar linijos parametrai skydo duryse ir tie patys skaičiai SCADA ar BMS sistemoje per Modbus. Matyti fazių disbalansą, reaktyviosios galios perteklių ar THD padidėjimą galima anksčiau, nei suveiks apsauga ar atkeliaus sąskaita už reaktyviąją energiją.

    Kuo naudingas PNA9605DM?
    Jis sujungia techninę apskaitą ir elektros kokybės stebėjimą viename 96×96 mm korpuse: 0,5S klasės energija abiem kryptimis, THD ir harmonikos iki 63-iosios, maks. poreikis ir min. / maks. reikšmės – už panelinio skaitiklio kainą.

    Techninės specifikacijos

    Prekės tipas Panelinis tinklo analizatorius ir elektros energijos skaitiklis
    Gamintojas / modelis VEXEN PNA9605DM
    Tinklo sistema 3P4W, 3P3W, 1P2W (pasirenkama meniu)
    Vardinė įtampa 3×230/400 V AC
    Matuojama įtampa 57,7–276 V AC (L-N), 100–480 V AC (L-L)
    Srovės įėjimas Per CT …/5 A, 0,05–5(6) A
    CT pirminė srovė 1–9999 A (nustatoma)
    Dažnis 50 / 60 Hz
    Tikslumas – energija Aktyvioji kl. 0,5S (IEC 62053-22), reaktyvioji kl. 2 (IEC 62053-23)
    Tikslumas – parametrai U ir I 0,2 %, P 0,5 %, Q ir S 1 %, cos φ 0,01, f 0,2 %
    Matuojami dydžiai U L-N ir L-L, I fazėse ir N, P, Q, S, cos φ, fazės kampas, f, fazių seka
    Energija kWh ir kvarh importas / eksportas / suma, kiekvienai fazei atskirai; VAh, Ah
    Elektros kokybė THD U ir I, harmonikos 2–63 (Modbus), min. / maks. reikšmės
    Poreikis (demand) 0–60 min, slenkantis arba fiksuotas intervalas, maks. poreikis
    Ryšys RS485 Modbus RTU, 2400–38400 bps, adresas 1–247
    Impulsinis išėjimas 1, konfigūruojamas, 60 / 100 / 200 ms
    Ekranas LCD su foniniu apšvietimu
    Maitinimas Iš matuojamos įtampos (atskiro maitinimo nereikia)
    Matmenys 96×96×62 mm
    Iškirptė skyde 92×92 mm, skardos storis 1–5 mm
    Gnybtai 0,5–2,5 mm²
    Apsaugos klasė IP54 iš priekio, IP30 iš galo
    Darbo temperatūra −25…+55 °C (laikymo −40…+70 °C)
    Drėgmė / aukštis iki 95 % be kondensacijos, iki 3000 m
    Svoris 340 g
    MID Nėra – vidinei (techninei) apskaitai

    Pagrindinės funkcijos

    • Energija abiem kryptimis – atskirai matote, kiek paimta iš tinklo ir kiek atiduota, aktyviąją ir reaktyviąją.
    • THD ir harmonikos iki 63-iosios – iškraipymus nuo dažnio keitiklių, UPS ar LED apšvietimo pastebite prieš perkaistant N laidininkui.
    • Maks. poreikis (demand) – parodo tikrą piką, pagal kurį verta derinti leistinąją galią su tinklo operatoriumi.
    • CT krypties pataisa – apsuktą transformatorių ištaisote meniu, neatsukinėdami gnybtų.
    • Neutralės srovė – 3P4W sistemoje parodo N apkrovą ir fazių disbalanso pasekmes.
    • Min. / maks. reikšmės – fiksuoja įtampų ir srovių ribas be atskiro registratoriaus.
    • Modbus RTU su float registrais – paprastas integravimas į SCADA, PLC ar Home Assistant per RS485 keitiklį.

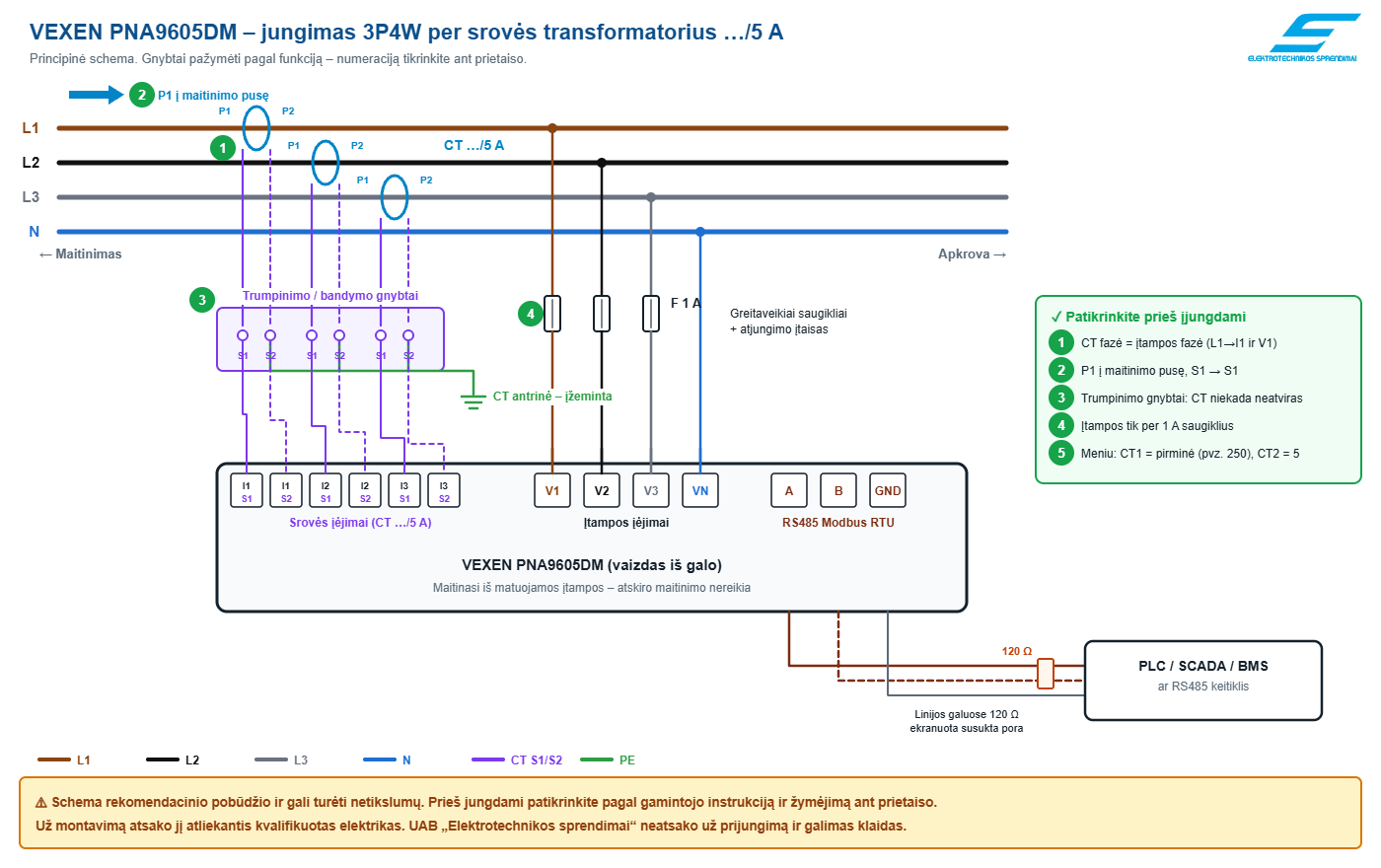

    Jungimo schema – 3P4W per srovės transformatorius

    Schemoje – dažniausias jungimas: trifazis keturlaidis tinklas, trys CT …/5 A, įtampos per 1 A saugiklius, RS485 į valdiklį. Gnybtų numeriai pateikiami pagal funkciją – tikrinkite žymėjimą ant prietaiso.

    Jungimo schema – 3P4W per srovės transformatorius – VEXEN PNA9605DM | elsprendimai.eu
    ☝ Paspauskite schemą – atsidarys padidinta versija.
    ⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
    Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.

    Dažniausios jungimo klaidos

    ✗ CT fazė neatitinka įtampos fazės L1 transformatorius prijungtas prie I2 įėjimo – galia ir cos φ rodomi neteisingai, net jei srovės atrodo gerai.
    ✗ Apsuktas CT (P1/P2 ar S1/S2) Fazės galia rodoma neigiama, energija skaičiuojama kaip eksportas. Ištaisykite laidus arba CT krypties nustatymu meniu.
    ✗ Netinkamas CT santykis meniu Visi skaičiai klaidingi tiek kartų, kiek skiriasi santykis. Nustatykite CT1 = pirminė srovė (pvz. 250), CT2 = 5.
    ✗ Atvira CT antrinė grandinė Pavojinga įtampa ant gnybtų ir transformatoriaus pažeidimas. Prieš atjungiant prietaisą – trumpinkite antrinę grandinę.
    ✗ 3P3W sistemoje L2 prijungta prie V2 Gamintojas nurodo L2 jungti prie neutralės gnybto; kitaip įtampos ir galios bus klaidingos.

    Kuo skiriasi nuo panašių modelių?

    • VEXEN ESM3100DM – Modulinis DIN skaitiklis tiesioginiam jungimui iki 100 A su MID. Rinkitės jį, kai srovė iki 100 A ir reikia patvirtintos apskaitos; PNA9605DM – kai srovė didesnė (per CT) ir reikia analizės bei ekrano skydo duryse.
    • TPM-01ES 3×250 A – Panelinis analizatorius su komplekte esančiais 250 A CT ir įvykių fiksavimu. PNA9605DM tinka su bet kokiais …/5 A transformatoriais iki 9999 A, matuoja harmonikas iki 63-iosios ir energiją 0,5S klase.
    • Siemens SENTRON PAC2200 – Modulinis DIN bėgelio analizatorius tiesioginiam jungimui iki 65 A. PNA9605DM montuojamas skydo duryse ir per CT matuoja dideles sroves.

    Kur naudojamas?

    • Pastato ar įmonės įvadinis skydas – visų fazių apkrova ir energija vienoje vietoje
    • Pastotės 0,4 kV skirstomosios spintos linijos
    • Gamybos linijų ir kompresorinių skydai – THD nuo dažnio keitiklių
    • Saulės elektrinės prijungimo taškas – importas ir eksportas atskirai
    • Generatorių ir rezervinio maitinimo skydai
    • Serverinės ir UPS paskirstymas – N srovė ir harmonikos
    • Reaktyviosios galios kompensavimo įrenginių kontrolė
    • Nuomininkų ar padalinių techninė apskaita per SCADA / BMS

    Naudojimas pagal poreikį

    Skydų gamintojui.
    Standartinė 92×92 mm iškirptė ir maitinimas iš matuojamos įtampos – mažiau laidų ir vienas prietaisas vietoj kelių matuoklių.
    Energetikui.
    Maks. poreikis, cos φ ir reaktyvioji energija leidžia pagrįsti kompensavimą ir leistinosios galios keitimą.
    SCADA / BMS integratoriui.
    Visos vertės – IEEE 754 float registruose, adresas ir greitis nustatomi meniu, iki 20 prietaisų vienoje RS485 linijoje.

    Praktinis panaudojimas

    Jeigu gamyklos 400 A įvade dažnai suveikia apsauga, o skaitiklis rodo tik kWh, įstatykite PNA9605DM su 400/5 A transformatoriais: maks. poreikis parodys, kurioje fazėje ir kada būna pikas, o THD ir N srovė – ar perkaitimo priežastis yra harmonikos nuo dažnio keitiklių.

    Pliusai

    • Energija abiem kryptimis, aktyvioji kl. 0,5S
    • THD ir harmonikos iki 63-iosios, min. / maks. reikšmės
    • Tinka bet kokiems …/5 A transformatoriams iki 9999 A
    • Atskiro maitinimo nereikia
    • RS485 Modbus RTU ir konfigūruojamas impulsinis išėjimas
    • IP54 iš priekio – tinka skydo durims
    • CT krypties pataisa per meniu

    Minusai / ribojimai

    • Neturi MID – komercinei apskaitai rinkitės patvirtintą skaitiklį, pvz. VEXEN ESM3100DM
    • Srovės transformatoriai į komplektą neįeina
    • Nėra relinių išėjimų, skaitmeninių įėjimų ir oscilogramų – įvykių analizei rinkitės galios kokybės analizatorių iš tos pačios grupės
    • Montuojamas tik skydo duryse – DIN bėgeliui rinkitės modulinį analizatorių

    ⚡ Saugos ir montavimo pastabos

    • Montuokite tik atjungę visas įtampas; prie gnybtų darbo metu yra pavojinga įtampa.
    • Įtampos įėjimus apsaugokite išoriniais 1 A greitaveikiais saugikliais ir numatykite atjungimo įtaisą – vidinių saugiklių prietaisas neturi.
    • Niekada neatjunkite srovės transformatoriaus antrinės grandinės, kai teka pirminė srovė – naudokite trumpinimo gnybtus.
    • CT antrinės grandinės įžeminkite pagal gamintojo nurodymus.
    • RS485 – ekranuota susukta pora (~120 Ω), linijos galuose 120 Ω rezistoriai, A / B nesukeiskite.
    • Po montavimo gnybtai turi būti neprieinami; darbus atlieka kvalifikuotas elektrikas.
    ☝ Elsprendimai.eu rekomenduoja: Komplektui reikės srovės transformatorių …/5 A pagal įvado srovę, saugiklių ir jų laikiklių įtampos grandinėms, o prijungimui prie kompiuterio ar valdiklio – RS485 ryšio keitiklio. Vienkartiniam auditui be montavimo – tinklo analizatoriaus nuoma.

    Greitas pasirinkimo gidas

    96×96 mm | skydo durys
    CT …/5 A | iki 9999 A
    kl. 0,5S | THD iki 63
    RS485 Modbus RTU
    Tinka, kai reikia:
    • matuoti srovę virš 100 A per transformatorius
    • matyti parametrus skydo duryse ir perduoti juos į SCADA / BMS
    • stebėti THD, cos φ ir maks. poreikį
    Patikrinkite prieš naudojimą:
    • ar CT antrinė srovė yra 5 A (ne 1 A ar mA)
    • ar skyde yra vietos 92×92 mm iškirptei ir 62 mm gyliui
    • ar tinklo įtampa neviršija 276 V L-N / 480 V L-L
    Svarbus priminimas: PNA9605DM nepakeičia MID patvirtinto komercinės apskaitos skaitiklio ir apsaugos relės – jis matuoja ir praneša, bet grandinės neatjungia.

    DUK

    Ar PNA9605DM galima naudoti atsiskaitymui su nuomininkais?
    Ne, prietaisas neturi MID patvirtinimo, todėl jis skirtas vidinei (techninei) apskaitai ir analizei.
    Ar tinka 1 A antrinės srovės transformatoriai?
    PNA9605DM skirtas …/5 A transformatoriams; gamintojo instrukcijoje 1 A antrinei srovei minima atskira versija.
    Ar reikia atskiro maitinimo 230 V?
    Ne, prietaisas maitinasi iš matuojamos įtampos įėjimų.
    Ar galima montuoti ant DIN bėgelio?
    Ne, tai panelinis prietaisas į 92×92 mm iškirptę skydo duryse.
    Ar matuoja į tinklą atiduotą energiją?
    Taip, kWh ir kvarh importas, eksportas ir suma skaičiuojami atskirai, taip pat kiekvienai fazei.
    Kiek prietaisų galima prijungti prie vienos RS485 linijos?
    Gamintojas nurodo iki 20 prietaisų vienoje linijoje, kiekvienam priskiriant skirtingą adresą 1–247.

    Dokumentai ir šaltiniai

    VEXEN PNA9605DM – tinklo analizatorius ir skaitiklis skydo durims

    Panelinis 96×96 mm tinklo analizatorius 1F / 3F tinklams per CT …/5 A: energija abiem kryptimis 0,5S klase, THD ir harmonikos iki 63-iosios, maks. poreikis ir RS485 Modbus RTU integracijai į SCADA ar BMS.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
