  • Gelinė T atšakos mova | 1 × iki 150 mm² | atšaka 1 × iki 50 mm² | be gnybtų | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425

    Kodas: SH1425

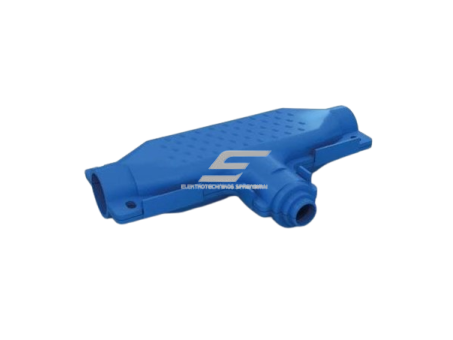

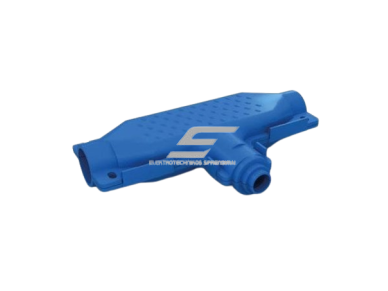

    SHARK 425/S (SH1425) – iš anksto silikoniniu geliu užpildyta atšakos (T) mova vienos gyslos 0,6/1 kV kabeliams: pagrindinis laidininkas 1 × iki 150 mm², atšaka 1 × iki 50 mm². Jungtys į komplektą neįeina, jas parenkate pagal skerspjūvį ir laidininkų medžiagą. Korpusas 210 × 125 × 49 mm, apsauga IP68 (IPX8).

  • Gelinė T atšakos mova | 1 × iki 150 mm² | atšaka 1 × iki 50 mm² | be gnybtų | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425

    SHARK 425/S (SH1425) – iš anksto silikoniniu geliu užpildyta atšakos (T) mova vienos gyslos 0,6/1 kV kabeliams: pagrindinis laidininkas 1 × iki 150 mm², atšaka 1 × iki 50 mm². Jungtys į komplektą neįeina, jas parenkate pagal skerspjūvį ir laidininkų medžiagą. Korpusas 210 × 125 × 49 mm, apsauga IP68 (IPX8).

    Pagrindinė mintis:
    Stambių viengyslių kabelių jungtys dažnai daromos skirstomuosiuose tinkluose, apšvietimo linijose ir pramonėje. Geliu užpildytas korpusas izoliuoja jūsų pasirinktą jungtį ar antgalį ir sandarina ją nuo vandens be dervos, o vėliau leidžia atidaryti patikrai.
    Sandarumas
    IP68 (IPX8)
    Gyslos
    1 × iki 150 mm²
    Matmenys
    210 × 125 × 49 mm
    Įtampa
    0,6/1 kV

    Veikimo principas

    Kabelių apvalkalas ir gyslų izoliacija nuimami pagal instrukcijoje nurodytą ilgį, gyslos sujungiamos gnybtų bloke ar jungtyje ir priveržiamos (kur nurodyta – pateiktu šešiakampiu raktu).

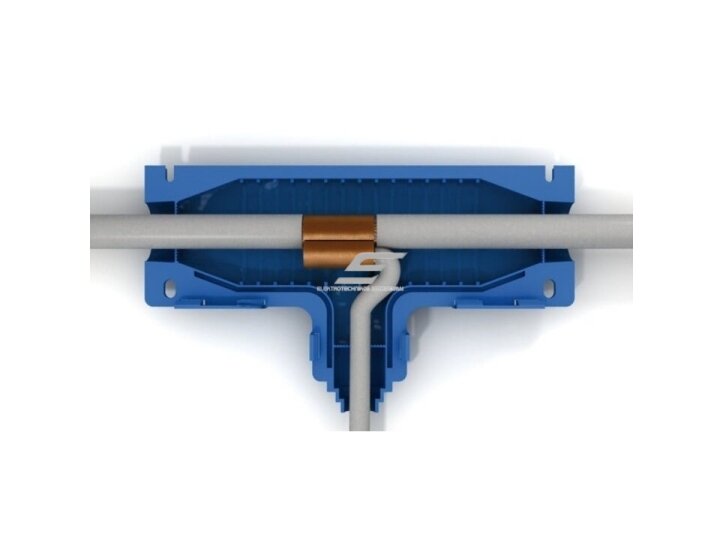

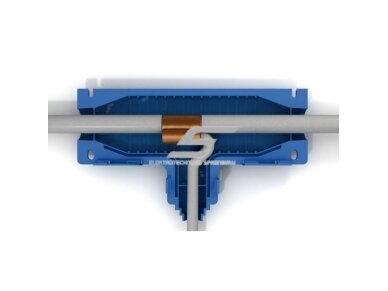

    Sujungta vieta įspaudžiama į geliu užpildytą korpusą tarp vidinių pertvarų, korpusas užspaudžiamas. Užsidarant gelis išstumiamas ir apgaubia gyslas bei kabelio apvalkalą abiejuose galuose – taip susidaro sandarus barjeras nuo vandens ir purvo.

    Rezultatas – dvigubos izoliacijos jungtis, kurią galima kloti tiesiai į žemę, kanale, ore ar po vandeniu. Kabelių dirželiai per korpuso angas fiksuoja kabelius ir sumažina tempimo apkrovą jungčiai.

    Kuo naudinga SHARK 425/S?
    Jungtis paruošiama per kelias minutes be dervos maišymo, kietėjimo laukimo ir šildymo. Gelis neturi galiojimo laiko, o movą galima atidaryti patikrai ar pakeitimams.

    Techninės specifikacijos

    Prekės tipasIš anksto geliu užpildyta T atšakos mova be jungčių
    Gamintojas / serijaSHARK (Etelec, Italija)
    ModelisSHARK 425/S
    KodasSH1425
    Pagrindinis kabelis (gyslos × skerspjūvis)1 × iki 150 mm²
    Atšaka1 × iki 50 mm²
    Jungtys komplekteNėra – jungtys parenkamos atskirai; komplekte gelio korpusas, kabelių dirželiai, instrukcija
    LaidininkaiPagal pasirinktas jungtis
    Vardinė įtampa0,6/1 kV

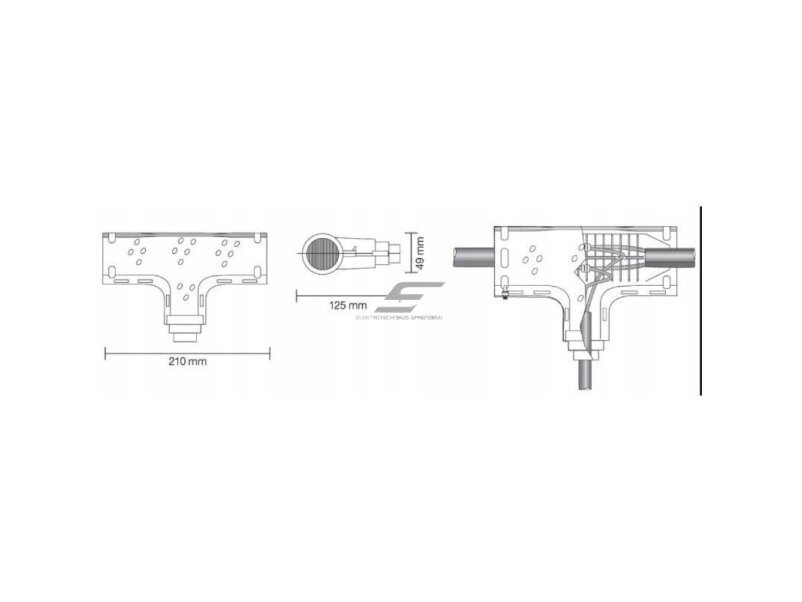

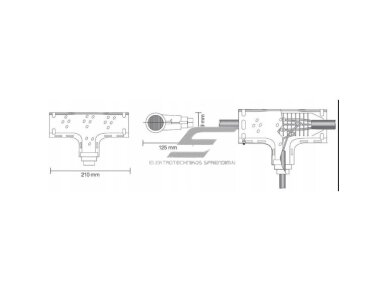

    Matmenys (I × P × A)210 × 125 × 49 mm
    Apsaugos laipsnisIP68 (IPX8)
    Darbo temperatūra−20…+90 °C
    KorpusasPolipropilenas (PP), mėlynas, UV atsparus, savaime gesinantis (EN 60695-2-11)
    UžpildasSkaidrus netoksiškas silikoninis gelis
    Montavimo vietaTiesiai žemėje, po žeme, ore, kabelių kanaluose, panardinta
    StandartaiEN 50393, EN 60695-2-11, CEI 20-37/2-1, CEI 20-37/4; RoHS
    Pakartotinis atidarymasTaip
    Galiojimo laikasNeribotas

    Pagrindinės funkcijos

    • Iš anksto užpildyta geliu – nereikia dervos ir kietėjimo laukimo.
    • Pakartotinai atidaroma – kontaktus galima patikrinti ir pertvarkyti.
    • Skaidrus silikoninis gelis – matote, ar gelis gerai apgaubė gyslas.
    • Dviguba izoliacija – gelis ir korpusas kartu izoliuoja jungtį.
    • UV atsparus PP korpusas – tinka montuoti lauke ir ore.
    • Kabelių fiksavimas dirželiais – mažesnė tempimo apkrova jungčiai.

    Kur naudojama?

    • Gatvių ir teritorijų apšvietimo atšakos į atramas ar šviestuvus
    • Požeminės kabelių trasos tarp pastatų
    • Siurbliai, šuliniai, fontanai, tvenkiniai
    • Kabelių remontas pažeidus kabelį kasant
    • Kabelių kanalai ir šachtos su drėgme
    • Pramonės ir infrastruktūros objektų 0,4 kV tinklai

    Naudojimas pagal poreikį

    Elektrikui.
    Greita, sandari jungtis ar atšaka objekte be dervos ir specialių įrankių.
    Sodybos ar namo savininkui.
    Patikimas kabelio sujungimas žemėje iki lauko šviestuvų, vartų automatikos ar siurblio.
    Energetikui / rangovui.
    Pakartotinai atidaroma jungtis, kurią galima patikrinti nekeičiant izoliacijos.

    Praktinis panaudojimas

    Jeigu iš požeminės apšvietimo linijos reikia paimti maitinimą naujam šviestuvui, tada pagrindinis kabelis neperkerpamas – atšaka prijungiama jungtimi, sujungimas įspaudžiamas į SHARK 425/S gelį ir korpusas uždaromas. Linija lieka vientisa, o atšaka sandari.

    Pliusai

    • Paruošta naudoti – nereikia dervos, liejimo ir šildymo
    • Sandarumas nuo vandens ir dulkių (IP68 / IPX8)
    • Atidaroma patikrai ir pakeitimams
    • Gelis netoksiškas, be galiojimo termino
    • Tinka žemei, ore, kanalams ir panardinimui

    Minusai / ribojimai

    • Tinka tik 0,6/1 kV ir žemesnės įtampos kabeliams
    • Kabelio skerspjūvis ir gyslų skaičius turi atitikti movos dydį
    • Jungtys neįeina į komplektą – jas reikia įsigyti atskirai
    • Darbo temperatūra iki +90 °C

    Saugos ir montavimo pastabos

    • Visus darbus atlikite atjungę įtampą ir patikrinę, kad jos nėra.
    • Laikykitės gamintojo nurodyto izoliacijos nuėmimo ilgio – plika gysla neturi išlįsti iš jungties.
    • Gnybtus priveržkite nurodytu momentu; per silpnai priveržtas kontaktas kaista.
    • Uždarę patikrinkite, ar gelis išsistūmė ir apgaubė kabelį abiejuose galuose.
    • Nenaudokite movos didesnio skerspjūvio ar daugiau gyslų kabeliams, nei nurodyta.

    Greitas pasirinkimo gidas

    1 × iki 150 mm²
    atšaka 1 × iki 50 mm²
    be gnybtų
    0,6/1 kV
    210 × 125 × 49 mm
    IP68
    SHARK 425/S
    SH1425
    Tinka, kai reikia:
    • Sandariai sujungti ar atšakoti kabelį žemėje, lauke ar vandenyje
    • Greito montavimo be dervos ir kietėjimo laukimo
    • Galimybės vėliau atidaryti jungtį
    Patikrinkite prieš naudojimą:
    • Gyslų skaičių ir skerspjūvį
    • Laidininkų medžiagą (Cu / Al) ir jungties tinkamumą
    • Kabelio skersmenį ir movos dydį
    Svarbus priminimas: Mova nepakeičia apsaugos nuo perkrovos ir trumpojo jungimo – linija turi būti apsaugota automatiniu jungikliu ar saugikliais, o lauko grandinės – nuotėkio rele.

    DUK

    Ar reikia papildomai pilti dervos ar gelio?
    Ne, mova jau užpildyta geliu ir paruošta naudoti.
    Ar movą galima užkasti tiesiai į žemę?
    Taip, gamintojas nurodo tiesioginį klojimą žemėje, kanaluose, ore ir panardinimą.
    Ar movą galima atidaryti vėliau?
    Taip, korpusą galima atidaryti, patikrinti jungtį ir uždaryti vėl.
    Ar komplekte yra jungtys?
    Ne, jungtis ar gnybtą reikia parinkti atskirai.
    Kokiai įtampai skirta mova?
    0,6/1 kV žemos įtampos kabeliams.
    Ar gelis turi galiojimo laiką?
    Ne, gelis neturi galiojimo termino ir yra netoksiškas.

    Gelinė T atšakos mova | 1 × iki 150 mm² | atšaka 1 × iki 50 mm² | be gnybtų | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425

    Gelinė T atšakos mova | 1 × iki 150 mm² | atšaka 1 × iki 50 mm² | be gnybtų | 0,6/1 kV | 210 × 125 × 49 mm | IP68 | SHARK 425/S | SH1425 – sandarus, greitai sumontuojamas sprendimas elektros jungtims lauke, po žeme ir drėgnose vietose. Prekę rasite elsprendimai.eu – ELSprendimai patikrino techninius duomenis ir padės parinkti tinkamą dydį.
