Vienfazė įtampos relė | 1F | 63 A | U> 230–300 V | U< 160–210 V | DIN | ESYRVP-4
Kodas: ESYRVP-4Kaina 35.00 € su PVM( 28.93 € be PVM )ESYRVP-4 – vienfazė skaitmeninė įtampos relė, montuojama skyde ant DIN bėgelio.
-
Vienfazė įtampos relė | 1F | 63 A | U> 230–300 V | U< 160–210 V | DIN | ESYRVP-4

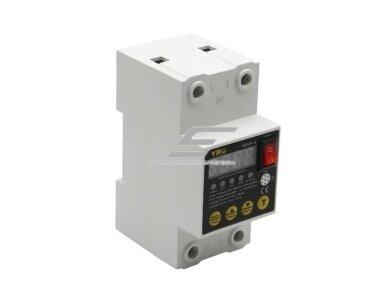

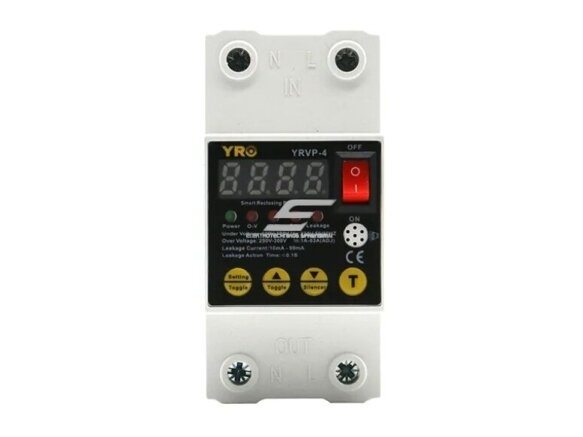

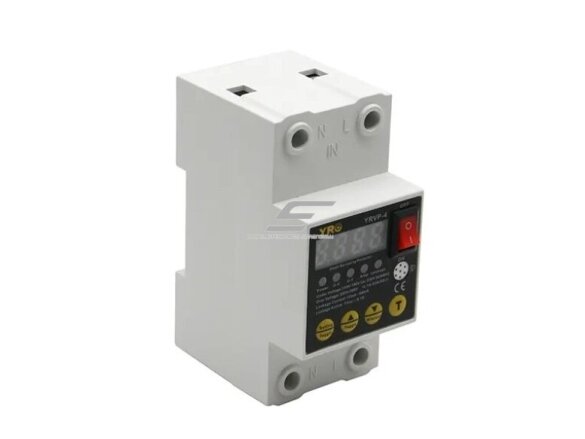

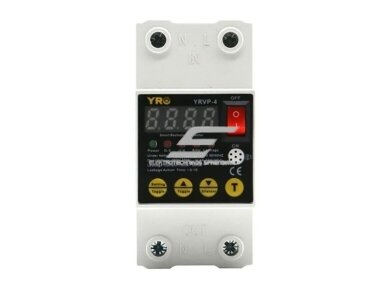

ESYRVP-4 – vienfazė skaitmeninė įtampos relė, montuojama skyde ant DIN bėgelio. Per jos kontaktą eina visa saugomos grandinės apkrova, todėl ji tiesiogiai atjungia butą, namo grupę ar atskirą prietaisą. Išėjus įtampai už nustatytų ribų relė atjungia apkrovą ir įjungia ją vėl, kai įtampa normalizuojasi.
Pagrindinė mintis:
Nutrūkęs nulis trifaziame įvade ar ilgalaikė per aukšta ar per žema įtampa – dažniausia brangios technikos gedimų priežastis. Galios relė tokią įtampą atjungia anksčiau, nei nukenčia katilo elektronika, šaldytuvas ar kompiuteris.Apkrovos srovė
63 AĮtampos ribos
U> 230–300 V · U< 160–210 VTinklas / maitinimas
1F, 230 V AC, 50/60 HzFunkcijos
U> / U<, auto įjungimasVeikimo principas
Relė jungiama po įvadiniu automatiniu jungikliu: fazė ir nulis į įėjimą, saugoma apkrova – į išėjimą. Mikrovaldiklis nuolat matuoja tinklo įtampą ir rodo ją ekrane.
Įtampai išėjus už nustatytų U> / U< ribų, apkrova atjungiama po nustatytos delsos.
Parametrams grįžus į normą, apkrova įjungiama po nustatytos delsos. Kompresoriams nustatykite ne trumpesnę kaip 3 min delsą.
Kuo naudinga ESYRVP-4?
Viena galios relė saugo visus po ja prijungtus prietaisus nuo nutrūkusio nulio ir įtampos svyravimų, be papildomo kontaktoriaus.Techninės specifikacijos
Prekės tipas Vienfazė skaitmeninė įtampos relė (galios – apkrova per relę) Gamintojas / kodas ESYRVP-4 Tinklas 1F, 230 V AC, 50/60 Hz Vardinė srovė 63 A Viršįtampio riba U> (gamyklinė) 230–300 V Žemos įtampos riba U< (gamyklinė) 160–210 V Ekranas / indikacija LED Darbinė temperatūra −25…+55 °C Montavimas DIN 35 mm Pagrindinės funkcijos
- Galios relė – visa apkrova eina per relę, papildomo kontaktoriaus nereikia.
- Apsauga nuo per aukštos ir per žemos įtampos – prietaisai atjungiami nutrūkus nuliui ar sutrikus tinklui.
- Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.
Kur naudojama?
- Butų ir namų įvadai (po įvadiniu automatiniu jungikliu)
- Katilų, šilumos siurblių elektronika
- Šaldytuvai, šaldikliai, kondicionieriai
- Sodybos su silpnu tinklu
- Biurai, serveriai, apsaugos sistemos
- Nuomojami būstai ir objektai be priežiūros
Naudojimas pagal poreikį
Namo ar buto savininkui.
Vienu prietaisu apsaugo visą techniką nuo nutrūkusio nulio ir įtampos šuolių.Elektrikui.
Paprastas montavimas po įvadiniu automatiniu jungikliu, ribos nustatomos mygtukais.Sodybos savininkui.
Silpname tinkle matyti reali įtampa, įranga neįsijunginėja be reikalo.Praktinis panaudojimas
Name trifazis įvadas, o vienfazė įranga paskirstyta tarp fazių. Perdegus nulio kontaktui vienoje fazėje įtampa pakyla iki 300–380 V – ESYRVP-4 atjungia apkrovą, kol neperdegė katilo valdiklis ir maitinimo šaltiniai, o grąžinus nulį įranga įjungiama po nustatytos delsos.Pliusai
- Visa apkrova per relę
- Reguliuojamos ribos ir delsos
- Automatinis įjungimas
- Kompaktiškas DIN korpusas
Minusai / ribojimai
- Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
- Nepakeičia automatinio jungiklio ir RCD
- Vienfazė – trifaziame name reikia relės kiekvienai fazei
- IP20 – tik sausame skyde
- Gamintojas neskelbia pilno duomenų lapo – parametrai pagal tiekėjo specifikaciją
Saugos ir montavimo pastabos
- Montuokite tik atjungę įvadą ir patikrinę, kad nėra įtampos; darbus atlieka kvalifikuotas elektrikas.
- Prieš relę – automatinis jungiklis, kurio srovė ne didesnė už relės vardinę srovę.
- Nesukeiskite fazės ir nulio.
- Viršįtampių ribotuvą (SPD) montuokite prieš relę.
- Kompresoriams nustatykite ne trumpesnę kaip 3 min įjungimo delsą.
Greitas pasirinkimo gidas
1F63 AU> 230–300 VU< 160–210 VTinka, kai reikia:- apsaugoti butą, namą ar grupę nuo nutrūkusio nulio
- saugoti katilą, šaldytuvą, elektroniką
- matyti tinklo įtampą
Patikrinkite prieš naudojimą:- įvadinio automatinio jungiklio srovė ≤ 63 A
- ar yra viršįtampių ribotuvas (SPD)
Svarbus priminimas: įtampos relė nepakeičia viršįtampių ribotuvo, automatinio jungiklio ir nuotėkio relės.DUK
Ar relė apsaugo nuo žaibo?
Ne – nuo žaibo impulsų saugo viršįtampių ribotuvas (SPD).Kokią srovę rinktis?
Relės vardinė srovė turi būti ne mažesnė už prieš ją esančio automatinio jungiklio srovę – ESYRVP-4 tinka su automatu iki 63 A.Kokią įjungimo delsą nustatyti?
Kompresoriams – ne trumpiau kaip 3 min, elektronikai ir apšvietimui užtenka 10–30 s.Kodėl relė dažnai atjungia?
Tikriausiai per siauros ribos silpname tinkle – pirmiau išmatuokite tinklo įtampą.Ar tinka trifaziam namui?
Taip – relė montuojama kiekvienai fazei, kuria maitinama saugoma įranga, arba rinkitės trifazę relę.Ar relė pakeičia RCD?
Ne – žmones nuo elektros smūgio saugo tik nuotėkio relė (RCD).Vienfazė įtampos relė | 1F | 63 A | U> 230–300 V | U< 160–210 V | DIN | ESYRVP-4
ESYRVP-4 – apsauga nuo nutrūkusio nulio, per aukštos ir per žemos įtampos vienfazei grandinei.
Publikuota: 2026-11-13 · Duomenys sutikrinti su tiekėjo specifikacija: 2026-11-13
