Kanalinis CO2 jutiklis-jungiklis | NDIR | 0–2000 ppm | 0–10 V / 0–20 mA + relė | Modbus RTU | 24 VAC/VDC | IP54 | Sentera DXC-G
Kodas: DXC-GKaina 240.79 € su PVM( 199.00 € be PVM )Sentera DXC-G – kanalinis anglies dioksido (CO2) jutiklis-jungiklis, matuojantis ortakiu tekančio oro CO2 koncentraciją NDIR jutikliu. Jis turi analoginį išėjimą ventiliatoriaus greičiui valdyti, perjungiamą relę ir Modbus RTU ryšį, todėl tinka ir paprastam, ir pastato automatikos valdomam vėdinimui.
-
Kanalinis CO2 jutiklis-jungiklis | NDIR | 0–2000 ppm | 0–10 V / 0–20 mA + relė | Modbus RTU | 24 VAC/VDC | IP54 | Sentera DXC-G
Sentera DXC-G – kanalinis anglies dioksido (CO2) jutiklis-jungiklis, matuojantis ortakiu tekančio oro CO2 koncentraciją NDIR jutikliu. Jis turi analoginį išėjimą ventiliatoriaus greičiui valdyti, perjungiamą relę ir Modbus RTU ryšį, todėl tinka ir paprastam, ir pastato automatikos valdomam vėdinimui.
Pagrindinė mintis:
Kanalinis jutiklis ištraukimo ortakyje matuoja vidutinį visos zonos orą, o ne vieno kambario kampą. DXC-G vienu prietaisu atlieka tris darbus: tolygiai reguliuoja ventiliatorių 0–10 V signalu, relė įjungia papildomą pakopą ar sklendę, o Modbus perduoda reikšmę į BMS.Diapazonas
iki 0–2000 ppm, 4 pasirenkamiIšėjimai
0–10 V / 0–20 mA + relė 2 ARyšys
Modbus RTU (RS485)Maitinimas
15–24 VAC / 18–34 VDCVeikimo principas

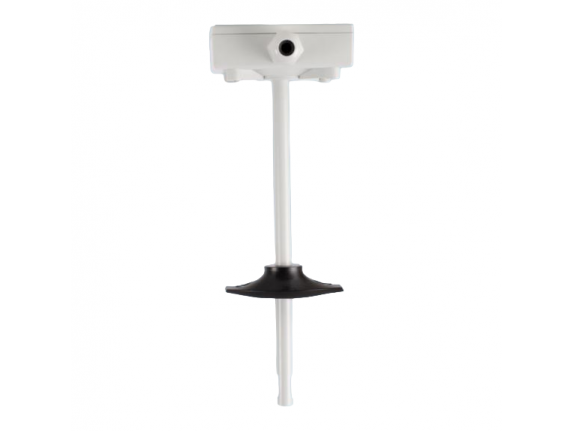

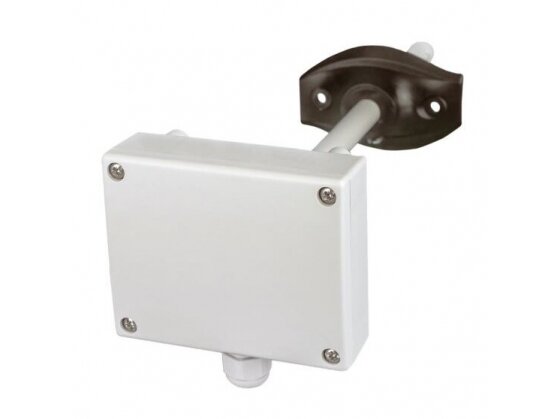

Jutiklio zondas įstatomas į ortakį, korpusas tvirtinamas ortakio išorėje. Maitinimas – 15–24 VAC arba 18–34 VDC, jungiama trimis laidais.
Savikalibruojantis NDIR jutiklis matuoja CO2 koncentraciją. Trumpikliu pasirenkamas vienas iš keturių diapazonų (450–1850, 0–1000, 0–1500 arba 0–2000 ppm), o analoginio išėjimo signalas proporcingas CO2 reikšmei.
Relės perjungimo riba nustatoma potenciometru arba per Modbus, histerezė – 50, 100, 150 arba 200 ppm. Taip relė įjungia ventiliatoriaus pakopą, sklendę ar signalizaciją, kai CO2 pasiekia nustatytą lygį.
Kuo naudingas DXC-G?
Vienas jutiklis atstoja analoginį daviklį, CO2 jungiklį ir Modbus keitiklį. Tai mažiau prietaisų ortakyje, mažiau jungimų ir paprastesnis vėdinimo valdymas pagal realų poreikį.Techninės specifikacijos
Prekės tipas Kanalinis CO2 jutiklis-jungiklis Gamintojas / kodas Sentera Controls / DXC-G Matavimo principas NDIR, savikalibruojantis algoritmas Matavimo diapazonai 450–1850, 0–1000, 0–1500, 0–2000 ppm; per Modbus laisvai iki 0–2000 ppm Tikslumas 30 ppm ± 5 % (0–2000 ppm) Analoginis išėjimas 1 × 0–10 VDC arba 0–20 mA (trumpikliu) Apkrovos varža > 500 Ω (0–10 VDC), < 500 Ω (0–20 mA) Relės išėjimas 1 perjungiamas kontaktas (C/O), 230 VAC / 2 A Perjungimo riba potenciometru arba per Modbus RTU Histerezė 50 / 100 / 150 / 200 ppm Ryšys Modbus RTU (RS485) Maitinimas 15–24 VAC ± 10 % arba 18–34 VDC, 3 laidų Srovės suvartojimas be apkrovos iki 50 mA, su pilna apkrova iki 70 mA Darbo sąlygos 0…+50 °C, < 95 % RH be kondensato Apsaugos klasė korpusas IP54, zondas IP20 Svoris 0,20 kg Atitiktis EMC (EN 61326), LVD, RoHS, WEEE direktyvos Pagrindinės funkcijos
- Analoginis 0–10 V / 0–20 mA išėjimas – tolygiam EC ventiliatoriaus ar dažnio keitiklio valdymui.
- Relė 230 VAC / 2 A – papildomai ventiliatoriaus pakopai, sklendei ar signalizacijai įjungti.
- Keturi diapazonai – jutiklį galima pritaikyti biurui, mokyklai ar gamybai be programavimo.
- Modbus RTU – visi parametrai ir CO2 reikšmė prieinami pastato automatikai.
- Savikalibruojantis NDIR – ilgalaikis stabilumas be reguliarios priežiūros.
Kur naudojamas?
- Ištraukiamo oro ortakiai biuruose
- Mokyklos, darželiai, aktų salės
- Posėdžių ir konferencijų salės
- Sporto salės
- Prekybos centrai ir restoranai
- Rekuperatoriai ir vėdinimo įrenginiai su BMS
Naudojimas pagal poreikį
Vėdinimo sistemų montuotojui.
Vienas jutiklis ortakyje valdo ir ventiliatoriaus greitį, ir papildomą pakopą be atskiro valdiklio.Pastato administratoriui.
Vėdinimas dirba pagal žmonių kiekį, todėl tuščiose patalpose taupoma šildymo ir elektros energija.Automatikos / BMS integratoriui.
Modbus RTU leidžia nuotoliniu būdu keisti diapazoną, ribą ir histerezę bei kaupti CO2 istoriją.Praktinis panaudojimas
Jeigu posėdžių salės ištraukimo ortakyje sumontuojate DXC-G, analoginį išėjimą prijunkite prie EC ventiliatoriaus 0–10 V įėjimo, o relės ribą nustatykite 1200 ppm. Kol salėje mažai žmonių, ventiliatorius sukasi lėtai, per pilną susirinkimą jo greitis didėja, o relė papildomai atidaro sklendę. Vėdinimas atitinka realų poreikį ir neeikvoja energijos tuščioje salėje.Pliusai
- NDIR su savikalibravimu
- Analoginis ir relės išėjimas viename prietaise
- Modbus RTU konfigūravimas
- 4 pasirenkami diapazonai
- Platus maitinimo diapazonas AC/DC
- Nustatymai be programavimo – trumpikliais ir potenciometru
Minusai / ribojimai
- Diapazonas iki 2000 ppm – netinka šiltnamiams su CO2 dozavimu
- Zondas IP20 – negalima naudoti ortakiuose su kondensatu ar vandens lašais
- Nėra ekrano – reikšmė matoma per Modbus arba valdiklyje
- Relė 2 A – galingesnei apkrovai jungiama per kontaktorių
Saugos ir montavimo pastabos
- Montavimą ir jungimą atlieka kvalifikuotas elektrikas, išjungus maitinimą.
- Zondą statykite tiesioje ortakio atkarpoje, toliau nuo vėdinimo įrenginio, sklendžių ir alkūnių.
- Nemontuokite ortakiuose, kuriuose kaupiasi kondensatas – zondo apsauga tik IP20.
- Relės kontaktais neperjunkite didesnės nei 2 A apkrovos, varikliams naudokite kontaktorių.
- Signalo ir Modbus laidus tieskite ekranuotu kabeliu, atskirai nuo galios kabelių.
- Po įjungimo palaukite, kol jutiklis inicijuosis, ir tik tada vertinkite rodmenis.
Greitas pasirinkimo gidas
NDIR0–2000 ppm0–10 V + relėModbus RTUTinka, kai reikia:- valdyti vėdinimą pagal ištraukiamo oro CO2
- vienu jutikliu ir reguliuoti ventiliatorių, ir įjungti relę
- perduoti CO2 reikšmę į BMS per Modbus
Patikrinkite prieš naudojimą:- ar ortakyje nekaupiasi kondensatas
- ar valdomas įrenginys turi 0–10 V arba 0–20 mA įėjimą
- ar yra 24 VAC / VDC maitinimas
Svarbus priminimas: jutiklis valdo vėdinimą pagal CO2, bet nepakeičia darbo saugos dujų detektoriaus ir netinka matuoti CO2 virš 2000 ppm.DUK
Ar jutiklį galima naudoti be Modbus?
Taip, analoginis ir relės išėjimai veikia savarankiškai, nustatymai keičiami trumpikliais ir potenciometru.Kokį diapazoną rinktis biurui?
Dažniausiai 0–2000 ppm arba 450–1850 ppm.Ar reikia kalibruoti?
Jutiklis turi savikalibravimo algoritmą ir reguliarios priežiūros nereikalauja.Ar galima maitinti 24 VDC?
Taip, tinka 18–34 VDC arba 15–24 VAC.Kokią apkrovą gali perjungti relė?
Iki 230 VAC / 2 A, didesnei apkrovai naudokite kontaktorių.Ar tinka šiltnamiui?
Ne, jo diapazonas iki 2000 ppm, o zondas neskirtas drėgnai aplinkai.Kanalinis CO2 jutiklis-jungiklis Sentera DXC-G
Kanalinis NDIR CO2 jutiklis su 0–10 V / 0–20 mA išėjimu, rele 2 A ir Modbus RTU. Valdo vėdinimą pagal ištraukiamo oro CO2 biuruose, mokyklose, salėse ir pastatuose su BMS.
