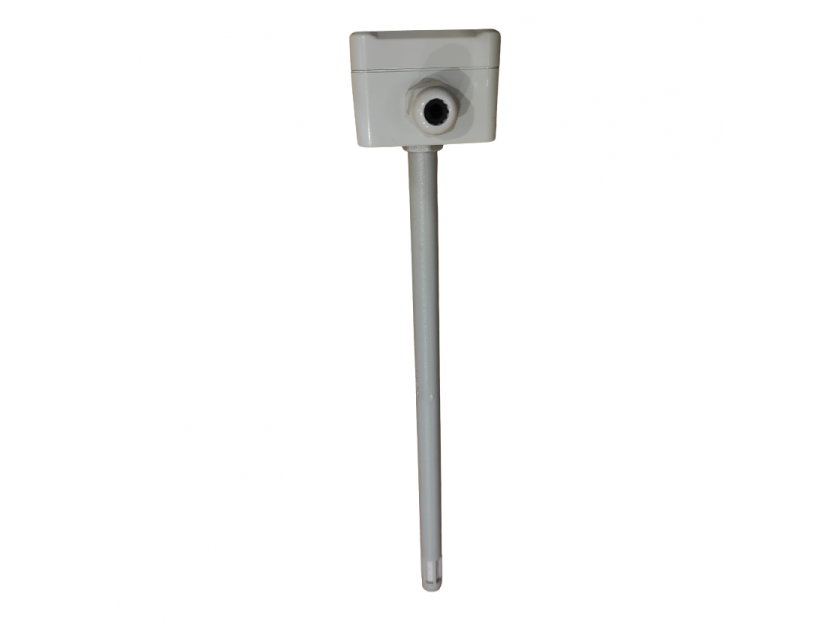

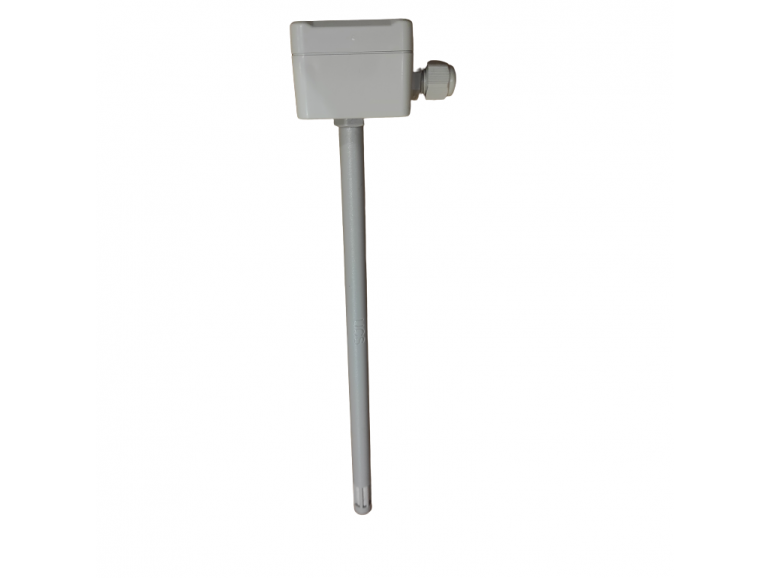

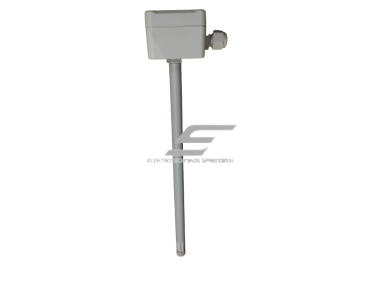

  • Kanalinis temperatūros jutiklis | daviklis | PT100 | 100 Ω esant 0 °C | IEC 60751

    Kodas: PT100

    Pasyvus PT100 jutiklis vėdinimo ir oro kondicionavimo ortakio oro temperatūrai matuoti. Standartinė IEC 60751 charakteristika – jungiamas prie valdiklio, PLC RTD įėjimo arba per keitiklį 4–20 mA.

  • Kanalinis temperatūros jutiklis PT100 – ortakio oro temperatūrai matuoti

    Kanalinis PT100 jutiklis montuojamas vėdinimo ar oro kondicionavimo ortakyje ir matuoja pratekančio oro temperatūrą. Tai pasyvus varžinis elementas: jo varža kinta pagal temperatūrą, o vertę nuskaito valdiklis, termostatas ar signalo keitiklis. PT100 – platininis varžinis elementas, kurio varža 0 °C temperatūroje yra 100 Ω (IEC 60751). Prieš užsakydami įsitikinkite, kad valdiklio įėjimas palaiko būtent PT100.

    Pagrindinė mintis:
    PT100 – plačiausiai pramonėje paplitęs varžinis jutiklis su standartizuota charakteristika, todėl jį palaiko daugelis valdiklių, PLC analoginių modulių ir keitiklių. Jis ilgai išlieka stabilus ir tinka, kai reikia tikslaus, atkartojamo matavimo. Kadangi bazinė varža maža (100 Ω), svarbu teisingai parinkti jungimo schemą – ilgiems laidams geriau 3 ar 4 laidų jungimas arba keitiklis į 4–20 mA.
    Jutiklio elementas
    PT100
    Varža esant 0 °C
    100 Ω
    Varža esant 100 °C
    138,5 Ω
    Montavimas
    ortakyje

    Veikimo principas

    Varžiniame jutiklyje (RTD) metalo varža didėja kylant temperatūrai. PT100 elemento varža 0 °C temperatūroje – 100 Ω, 100 °C – 138,5 Ω. Valdiklis per elementą leidžia nedidelę matavimo srovę, matuoja įtampos kritimą ir perskaičiuoja jį į temperatūrą.

    PT100 varža kinta maždaug 0,385 Ω kiekvienam laipsniui. Todėl jungiamųjų laidų varža tiesiogiai įsiskaito į rezultatą: 2 laidų jungime kiekvienas papildomas 1 Ω laidų varžos rodmenį padidina maždaug 2,6 °C. 3 ir 4 laidų schemos šią paklaidą kompensuoja.

    Kanalinio jutiklio zondas įstatomas per ortakio sienelę taip, kad jautrioji dalis būtų oro sraute. Rodmuo atspindi tiekiamo, šalinamo ar lauko oro temperatūrą toje vietoje, kur sumontuotas zondas.

    Kuo naudingas kanalinis PT100 jutiklis?
    Kanalinis PT100 tinka ten, kur vėdinimo įrenginys valdomas pramoniniu valdikliu ar PLC su RTD įėjimu. Standartinė IEC 60751 charakteristika leidžia keisti jutiklius tarp gamintojų nekeičiant valdiklio nustatymų, o per keitiklį 4–20 mA signalą galima perduoti ir dideliu atstumu.

    Techninės specifikacijos

    Prekės tipas Kanalinis (ortakio) temperatūros jutiklis, pasyvus
    Gamintojas / modelis Gamintojas nenurodytas / PT100
    Jutiklio elementas PT100 (platina)
    Varža esant 0 °C 100 Ω
    Varža esant 100 °C 138,5 Ω
    Charakteristika IEC 60751 (α = 0,00385 1/K)
    Jautris (vidutiniškai 0–100 °C) ≈ 0,385 Ω/K
    Išėjimo signalas Varža (pasyvus, be maitinimo)
    Matavimo diapazonas, IP, zondo ilgis, laidų skaičius Tikslinkite pagal konkrečią partiją – kreipkitės į vadybininką

    Pagrindinės funkcijos

    • Ortakio oro temperatūros matavimas – tiekiamo, šalinamo ar lauko oro kontrolė vėdinimo įrenginyje
    • Pasyvus varžinis signalas – nereikia atskiro maitinimo, jungiama tiesiai į valdiklio įėjimą
    • Standartinė IEC 60751 charakteristika – suderinama su daugeliu PLC RTD modulių ir keitiklių
    • Galimybė perduoti 4–20 mA – su PT100 keitikliu signalas perduodamas ilgais kabeliais be laidų varžos įtakos
    • Grįžtamasis ryšys reguliavimui – valdiklis pagal rodmenį keičia šildymo, vėsinimo ar rekuperatoriaus galią
    • Apsaugos logikai – rodmuo naudojamas, pvz., šildytuvo užšalimo ar perkaitimo apsaugos funkcijose valdiklyje

    Kuo skiriasi nuo panašių?

    NTC jutiklis (pvz., 10 kΩ) NTC varža krenta kylant temperatūrai ir kinta netiesiškai; PT100 varža auga beveik tiesiškai ir yra standartizuota pagal IEC 60751.
    PT1000 Tas pats platinos elementas, bet 1000 Ω esant 0 °C – laidų varža daro 10 kartų mažesnę įtaką. PT100 dažniau naudojamas pramoniniuose PLC ir keitikliuose.
    Aktyvus jutiklis 4–20 mA / 0–10 V Aktyvus jutiklis turi integruotą keitiklį ir reikalauja maitinimo; PT100 – pasyvus, jo signalas nuskaitomas RTD įėjimu ar keitikliu.

    Kur naudojamas?

    • Vėdinimo įrenginių tiekiamo oro ortakiuose
    • Šalinamo oro ortakiuose
    • Lauko oro paėmimo ortakiuose
    • Oro kondicionavimo sistemose (AHU)
    • Pastatų automatikos (BMS) sistemose
    • Pramoninėse vėdinimo ir džiovinimo sistemose

    Naudojimas pagal poreikį

    Pradedančiajam.
    Svarbiausia – jutiklio tipas turi sutapti su valdiklio nustatymu. Jei valdiklyje pasirinktas PT100, tinka šis jutiklis; kito tipo jutiklis rodys klaidingą temperatūrą.
    Pažengusiam montuotojui.
    Įvertinkite laidų ilgį: PT100 2 laidų jungime 1 Ω laidų varžos duoda apie 2,6 °C paklaidą. Ilgesnėms linijoms naudokite 3 ar 4 laidų jungimą (jei jutiklis tokį turi) arba keitiklį PT100 → 4–20 mA šalia jutiklio; kai kurie valdikliai leidžia įvesti laidų varžos korekciją.
    Energetikui / projektuotojui.
    Projekte nurodykite elemento tipą (PT100), charakteristiką, tikslumo klasę, jungimo schemą ir zondo ilgį pagal ortakio dydį. Jutiklį numatykite tiesioje ortakio atkarpoje, toliau nuo šildytuvo ar ventiliatoriaus.

    Praktinis panaudojimas

    Vėdinimo įrenginio tiekiamo oro temperatūrą valdo PLC su PT100 įėjimu, o jutiklis yra už 40 m nuo skydo. Kad laidų varža neiškreiptų rodmens, šalia ortakio sumontuojamas keitiklis PT100 → 4–20 mA, o į skydą perduodamas srovės signalas, atsparus laidų varžai ir trikdžiams.

    Pliusai / privalumai

    • Pasyvus – nereikia maitinimo
    • Standartinė charakteristika – lengva sukonfigūruoti valdiklyje
    • Paprastas jungimas į varžinį įėjimą
    • Stabili, beveik tiesinė charakteristika
    • Tinka gyvenamųjų, komercinių ir pramoninių pastatų vėdinimui

    Minusai / ribojimai

    • Veikia tik su valdikliu, palaikančiu PT100 įėjimą
    • Maža bazinė varža – 2 laidų jungime ilgų laidų varža sukelia pastebimą paklaidą
    • Tikslūs matmenys, IP ir diapazonas šiai partijai nepatvirtinti – tikslinkite prieš užsakydami

    Saugos ir montavimo pastabos

    • ⚡ Jutiklis jungiamas į valdiklį ar skydą, kuriame gali būti 230 V AC grandinių – prieš darbus atjunkite įtampą; skyde dirba kvalifikuotas elektrikas.
    • Signalo kabelį tieskite atskirai nuo galios kabelių ir dažnio keitiklių linijų – taip sumažinsite trikdžius.
    • Ortakio angą aplink zondą užsandarinkite, kad nebūtų įsiurbiama oro ir nesiformuotų kondensatas.
    • Nemontuokite iš karto už šildytuvo ar prie ventiliatoriaus – oras ten nesusimaišęs, rodmuo bus netikslus.

    Greitas pasirinkimo gidas

    PT100
    100 Ω esant 0 °C
    Ortakis
    Pasyvus signalas
    Tinka, kai reikia:
    • Pakeisti esamą to paties tipo (PT100) ortakio jutiklį
    • Matuoti tiekiamo ar šalinamo oro temperatūrą
    • Prijungti prie PLC RTD modulio ar keitiklio PT100 → 4–20 mA
    Patikrinkite prieš pasirinkimą:
    • Ar valdiklio įėjimas sukonfigūruotas PT100 tipui
    • Kabelio ilgį ir jungimo schemą (2, 3 ar 4 laidai)
    • Zondo ilgį pagal ortakio skersmenį ir montavimo vietą
    Svarbus priminimas: PT100 nėra universalus – su NTC, PT1000 ar Ni1000 nustatytu valdikliu jis rodys klaidingai. Jutiklis tik matuoja: reguliavimą atlieka valdiklis.
    ☝ Elsprendimai.eu rekomenduoja:

    DUK

    Ar šiam jutikliui reikia maitinimo?
    Ne. Tai pasyvus varžinis elementas – matavimo srovę tiekia valdiklio įėjimas.
    Ar galiu PT100 pakeisti NTC jutikliu?
    Ne. Skiriasi varža ir charakteristikos kreivė, todėl valdiklis rodys klaidingą temperatūrą. Jutiklio tipas turi atitikti valdiklio nustatymą.
    Kaip patikrinti, ar jutiklis veikia?
    Atjunkite jį nuo valdiklio ir multimetru išmatuokite varžą. Esant 0 °C ji turi būti apie 100 Ω, kambario temperatūroje – šiek tiek didesnė.
    Kur ortakyje montuoti jutiklį?
    Tiesioje atkarpoje, kur oras gerai susimaišęs – ne iš karto už šildytuvo, aušintuvo ar ventiliatoriaus.
    Kiek laidų reikia jungti PT100?
    Priklauso nuo jutiklio ir valdiklio: 2 laidų jungimas paprasčiausias, bet laidų varža įsiskaito į rodmenį; 3 ir 4 laidų schemos ją kompensuoja. Jutiklio laidų skaičių pasitikslinkite prieš užsakydami.
    Ar PT100 galima prijungti prie 4–20 mA įėjimo?
    Tiesiogiai – ne. Reikia keitiklio PT100 → 4–20 mA, kuris varžą paverčia srovės signalu.

    Šaltiniai: Elemento charakteristika – IEC 60751 (PT100: 100 Ω esant 0 °C, α = 0,00385 1/K). Konkretaus gamintojo duomenų lapas nerastas, todėl matmenys, IP ir diapazonas nenurodyti. Tikrinta 2026-10-18.

    Kanalinis PT100 temperatūros jutiklis ortakiams

    Kanalinis PT100 temperatūros jutiklis matuoja oro temperatūrą vėdinimo ir oro kondicionavimo ortakiuose. Platininis elementas (100 Ω esant 0 °C, IEC 60751) jungiamas prie valdiklio ar PLC RTD įėjimo arba per keitiklį 4–20 mA.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
