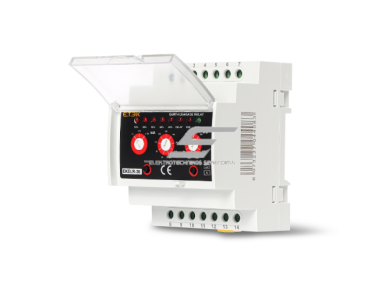

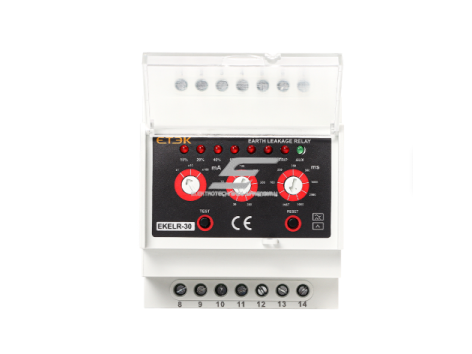

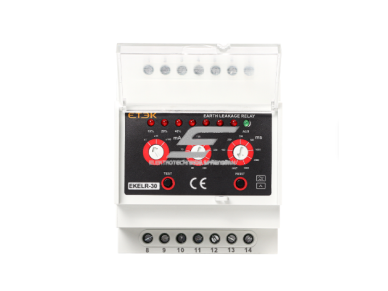

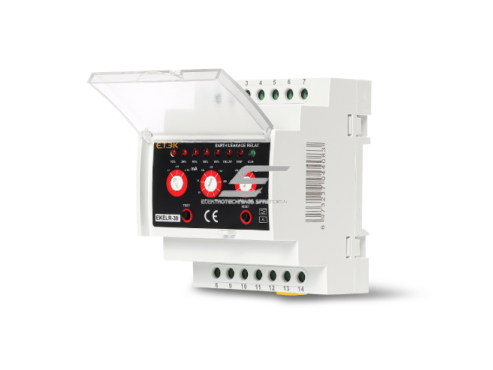

Modulinė nuotėkio srovės kontrolės relė | žemės nuotėkio stebėjimo relė | 110/230VAC | reguliuojama 30mA–30A | DIN | 1NO+1NC
Kodas: ES-EKELR-30Kaina 65.70 € su PVM( 54.30 € be PVM )Modulinė nuotėkio srovės kontrolės relė, skirta nuolat kontroliuoti elektros grandinės izoliacijos būklę bei aptikti pavojingus nuotėkio srovės lygius nuo itin mažų 30mA iki net 30A reikšmių. Šis įrenginys ne tik stebi situaciją realiu laiku, bet ir pasiekus nustatytą pavojingą ribą akimirksniu aktyvuoja valdymo kontaktus — galima automatiškai atjungti kontaktorių, paleisti signalizaciją, įjungti garsinį perspėjimą, siųsti signalą į automatikos sistemą ar sustabdyti įrenginius.
-
Techninės specifikacijos
- Produkto tipas: Žemės nuotėkio / izoliacijos kontrolės relė
- Maitinimo įtampa: 110/230VAC
- Dažnis: 50/60Hz
- Jautrumo reguliavimo diapazonas: 30mA – 30A
- Suveikimo lygis: reguliuojamas
- Maksimali kontaktų apkrova: 6A
- Kontaktų konfigūracija: 1NO + 1NC
- Kontaktų medžiaga: sidabro lydinys
- Suveikimo laikas: ≤15ms
- Sunaudojama galia: <3VA
- Apsaugos tipas: hermetizuotas

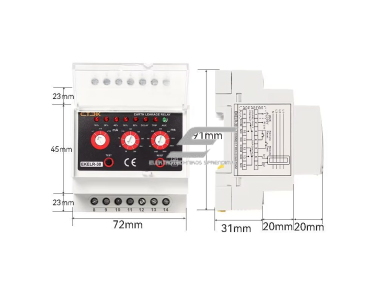

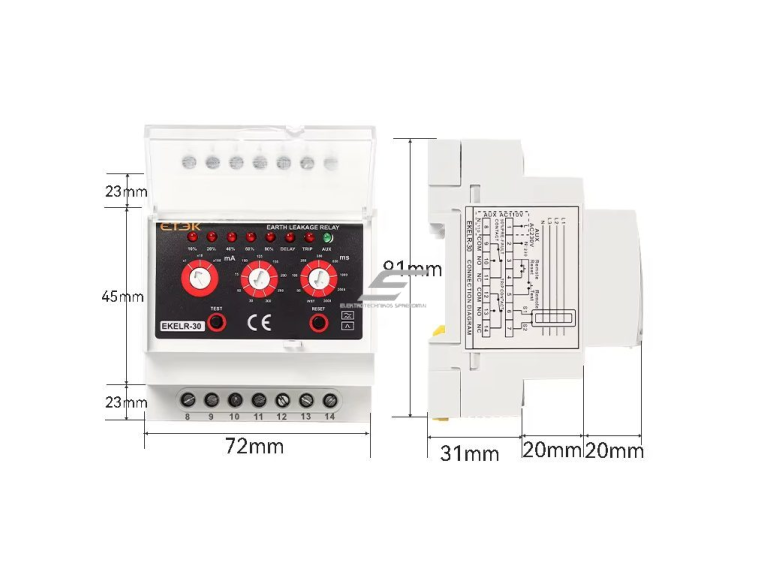

- Korpuso tipas: mini modulinis
- Montavimas: DIN bėgelis elektros skydelyje
- Spalva: balta
- Svoris: ~0.3kg
- Pritaikymas: automatinės valdymo, apsaugos ir stebėjimo sistemos
Funkcijos
- Nuotėkio srovės aptikimas – nuolat stebi ar elektros grandinėje neatsiranda pavojingas srovės nutekėjimas į žemę
- Reguliuojamas jautrumas 30mA–30A – leidžia nustatyti pageidaujamą suveikimo ribą pagal sistemos poreikį
- Automatinis avarinis reagavimas – pasiekus nustatytą nuotėkio lygį relė iš karto perduoda valdymo signalą
- Maitinimo atjungimo valdymas – gali valdyti kontaktorių ar kitą apsaugos įrenginį elektros tiekimui nutraukti
- Signalizacijos įjungimas – tinka garsiniam ar šviesiniam perspėjimui gedimo atveju
- PLC / automatikos sistemos signalas – gali būti integruojama į valdymo ir stebėjimo sistemas
- Greitas suveikimas ≤15ms – užtikrina greitą reakciją į pavojingą nuotėkį
- Universalus 110/230VAC maitinimas – tinkama naudoti skirtingose valdymo grandinėse
- DIN montavimas – kompaktiškai montuojama standartiniuose elektros skyduose
- Prevencinė įrangos apsauga – padeda aptikti izoliacijos gedimus prieš rimtą avariją
Naudojimas
- Buitiniam vartotojui: tinkama namų, garažo, rūsio, dirbtuvių ar lauko instaliacijos papildomai apsaugai nuo pavojingų elektros nuotėkių bei galimų izoliacijos gedimų
- Ūkininkui / techninių patalpų savininkui: padeda saugiai stebėti siurblių, grūdų ventiliatorių, šaldymo ar kitų drėgmei jautrių įrenginių elektros grandines
- Elektromontuotojui: praktiškas sprendimas komplektuojant elektros skydus, kai reikalinga reguliuojama nuotėkio kontrolė ir papildomas avarinis valdymo signalas
- Automatikos specialistui: relė lengvai integruojama į PLC, signalizacijos, kontaktorių ar nuotolinio stebėjimo sistemas
- Pramonės inžinieriui: naudojama gamybos linijų, variklių, šildymo, ventiliacijos bei kitų apkrovų izoliacijos būklės kontrolei
- Pastatų priežiūros specialistui: padeda anksti nustatyti elektros instaliacijos senėjimą, drėgmės pažeidimus ir sumažinti avarijų riziką
Pliusai
- Labai platus nuotėkio srovės reguliavimo diapazonas 30mA–30A
- Greitas ≤15ms suveikimas
- Tinka tiek buitinei, tiek pramoninei apsaugai
- Universalus 110/230VAC maitinimas
- 1NO+1NC kontaktai leidžia daug prijungimo variantų
- Kompaktiškas DIN modulis
- Mažos energijos sąnaudos <3VA
- Hermetizuota konstrukcija ilgesniam tarnavimui
- Tinka integruoti į automatikos sistema
Minusai

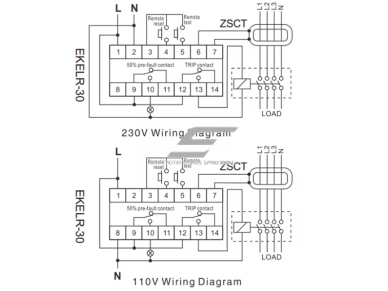

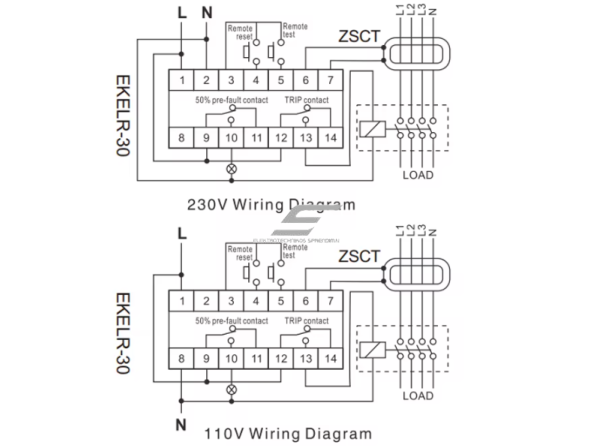

- Pilnam veikimui dažniausiai reikalingas išorinis srovės transformatorius / toroidinis žiedas
- Nėra skaitmeninio ekrano nuotėkio rodmeniui matyti
- Reikalauja teisingo jautrumo sureguliavimo pagal sistemą
- Profesionaliam pramoniniam panaudojimui rekomenduojamas kvalifikuotas pajungimas
Ar ši relė pati atjungia elektrą?
Relė perduoda valdymo signalą kontaktoriui, automatui ar signalizacijai, todėl gali inicijuoti automatinį maitinimo atjungimą.Ar galima reguliuoti suveikimo jautrumą?
Taip, nuotėkio srovės suveikimo riba reguliuojama plačiame diapazone nuo 30mA iki 30A.Kur dažniausiai naudojama ši relė?
Ji naudojama elektros skyduose, pramoninėje automatikos įrangoje, siurblių, variklių, ventiliacijos ir buitinių instaliacijų apsaugai.Ar tinka naudoti su 230V tinklu?

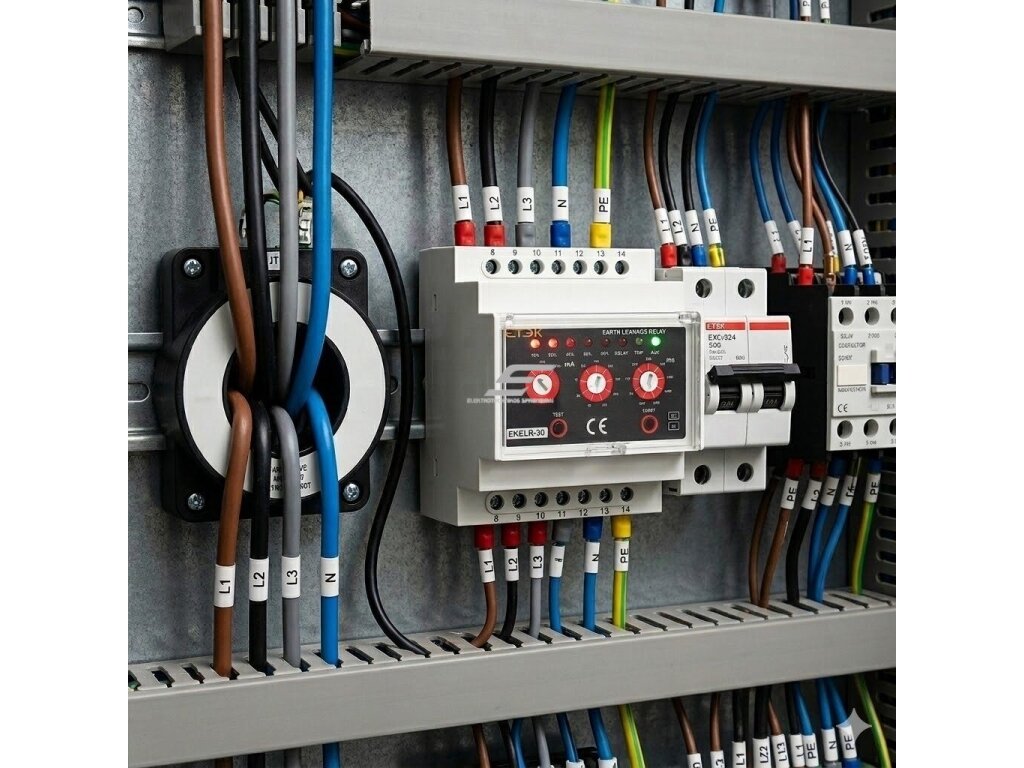

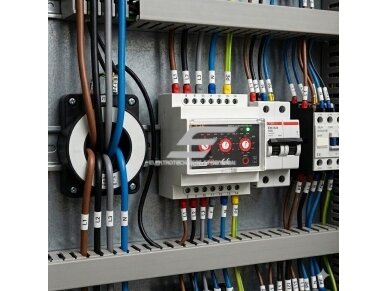

Taip, relė veikia tiek su 110VAC, tiek su 230VAC maitinimo įtampa.Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.CE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
