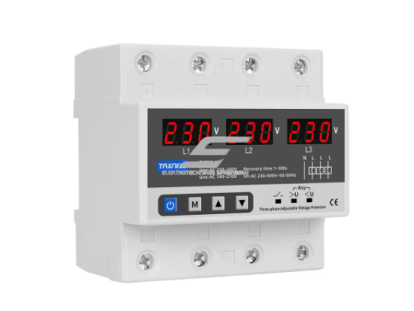

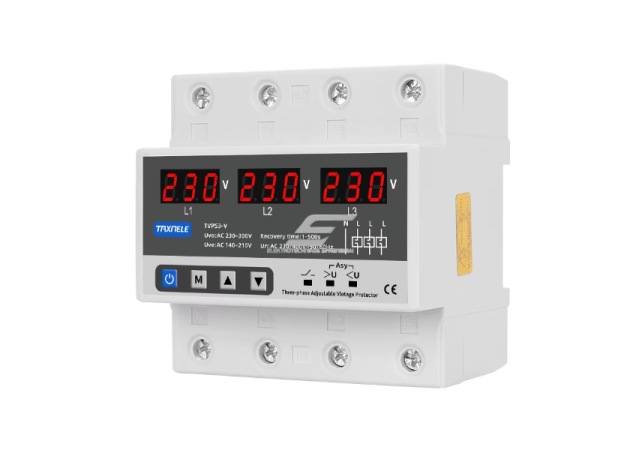

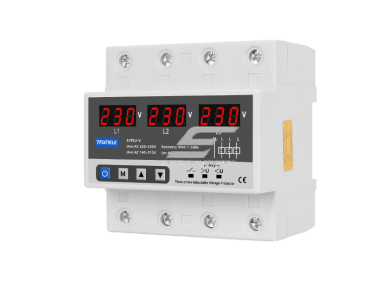

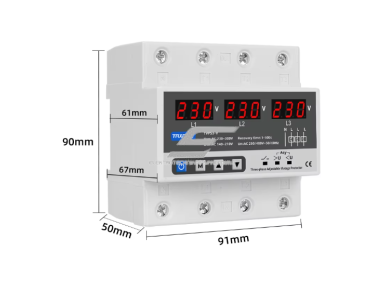

Modulinė | skaitmeninė įtampos ir srovės kontrolės | apsaugos | fazių sekos disbalanso relė | 3F | 63A | 380VAC | DIN

Techninės specifikacijos

• Maitinimo įtampa: 3 × 230 / 400 V AC, 50/60 Hz
• Nominali srovė: 63 A

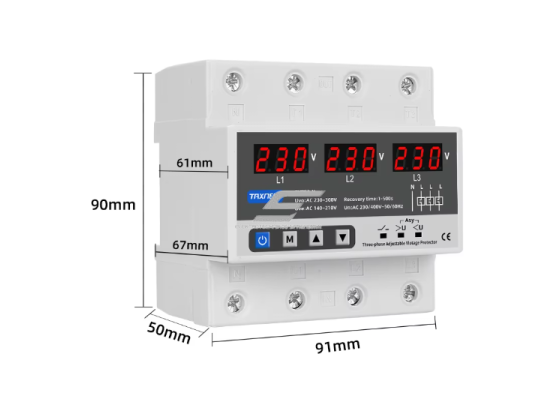

• Montavimas: 35 mm DIN bėgelis
• Apsaugos funkcijos:

•  Viršįtampių apsauga

•  Žemos įtampos apsauga

•  Automatinis atstatymas

•  Įtampos matavimas ir ekranas (skaitmeninis voltmetras)

•  Fazės disbalanso apsauga

•  Fazės sekos ir atbulinės fazės apsauga

•  Nulinės linijos nutrūkimo apsauga

•  Fazės praradimo apsauga

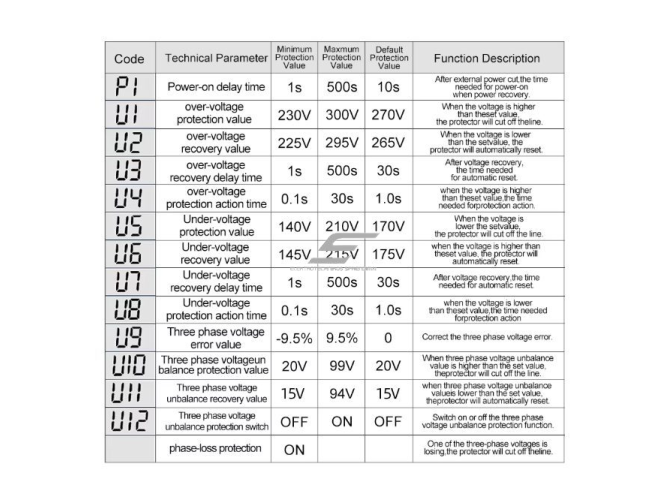

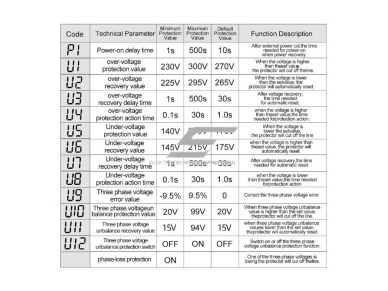

• Apsaugos ribos ir nustatymai

•  Viršįtampių riba: 230–300 V (reguliuojama), numatyta 270 V

•  Viršįtampių atkūrimas: 225–295 V (numatyta 265 V)

•  Viršįtampio reakcijos laikas: 0,1–30 s (numatyta 1 s)

•  Žemos įtampos riba: 140–210 V (reguliuojama), numatyta 170 V

•  Žemos įtampos atkūrimas: 145–215 V (numatyta 175 V)

•  Žemos įtampos reakcijos laikas: 0,1–30 s (numatyta 1 s)

•  Fazės disbalanso nustatymas: 20–95 V (reguliuojamas, galima išjungti)

•  Įjungimo vėlinimas: 1–500 s (numatyta 10 s)

•  Atkūrimo vėlinimas: 1–500 s (numatyta 30 s)

• Darbinė temperatūra: -20…+55 °C
• Korpusas: nedegus ABS plastikas

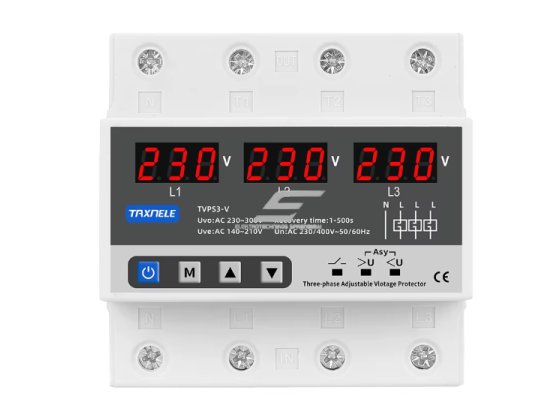

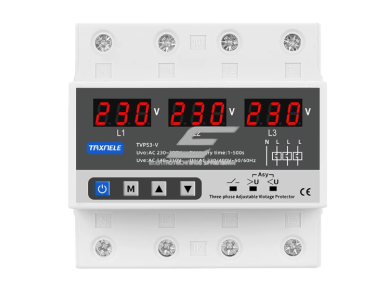

• Ekranas: skaitmeninis LED, rodo fazių įtampas realiu laiku

Funkcijos ir veikimo principas

• Relė nuolat matuoja visų trijų fazių įtampas ir aptinka nukrypimus nuo nustatytų ribų.
• Kai įvyksta pavojingas viršįtampis, įtampos kritimas ar fazės praradimas, relė automatiškai atjungia grandinę, taip apsaugodama visą sistemą nuo gedimų.
• Kai įtampa stabilizuojasi, įrenginys automatiškai įjungia maitinimą po nustatyto delsos laiko, kad būtų išvengta netikėtų impulsų.
• Dėl integruoto LED ekrano ir valdymo mygtukų naudotojas gali lengvai sureguliuoti įtampos ribas, delsos laiką ir disbalanso jautrumą pagal konkretaus tinklo ypatumus.

Naudojimo sritys

• Buitiniam vartotojui: Apsaugo namų elektros tinklą, šaldytuvus, oro kondicionierius, siurblius ar kitą jautrią įrangą nuo įtampos šuolių.
• Inžinieriui: Tinka pramoninėms sistemoms – variklių, valdymo stočių, šilumos siurblių, gamybinių linijų apsaugai.

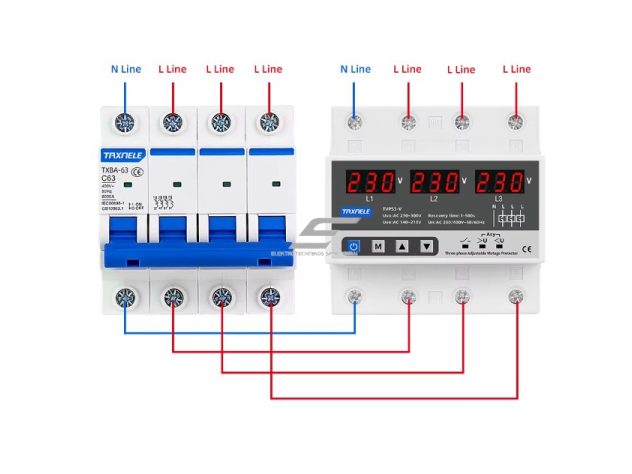

• Elektromontuotojui: Patogus montavimas ant DIN bėgelio, aiškus ekranas ir paprastas valdymas leidžia greitai sukonfigūruoti relę pagal projekto poreikius.
• Naudojamas skydeliuose, generatorių valdymo sistemose, UPS įrenginiuose ar saulės energijos inverteriuose kaip papildoma apsaugos grandis.

Pliusai

• Reguliuojamos viršįtampių ir žemos įtampos ribos
• Apsauga nuo fazės sekos, fazės praradimo ir disbalanso
• LED ekranas rodo realią įtampą visose fazėse
• Automatinis įtampos atkūrimas
• Tvirtas korpusas ir lengvas montavimas ant DIN bėgelio
• Galimybė kalibruoti įtampą rankiniu būdu
• Patikima apsauga iki 63 A apkrovos

Minusai

• Netinka vienfazėms sistemoms
• Reikalauja kruopštaus nustatymo prieš naudojimą
