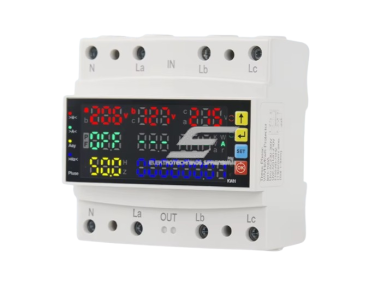

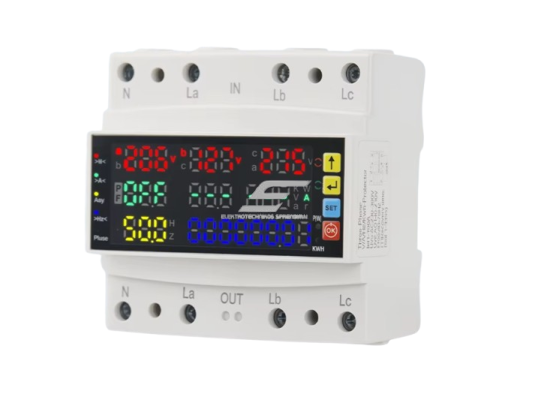

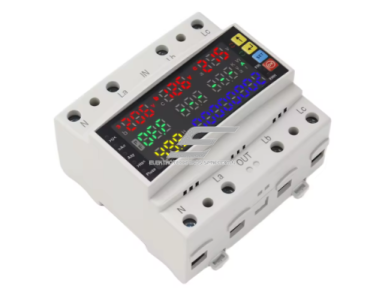

Trifazė įtampos ir srovės relė | 3F+N | 80 A | U> 230–300 V | U< 140–240 V | DIN | ES-AVP3P-80
Kodas: ES-AVP3P-80Kaina 97.77 € su PVM( 80.80 € be PVM )ES-AVP3P-80 – trifazė skaitmeninė įtampos relė, kuri kontroliuoja kiekvienos fazės įtampą ir per savo kontaktus tiesiogiai atjungia apkrovą.
-
Trifazė įtampos ir srovės relė | 3F+N | 80 A | U> 230–300 V | U< 140–240 V | DIN | ES-AVP3P-80
ES-AVP3P-80 – trifazė skaitmeninė įtampos relė, kuri kontroliuoja kiekvienos fazės įtampą ir per savo kontaktus tiesiogiai atjungia apkrovą. Be įtampos, ji matuoja apkrovos srovę ir atjungia grandinę viršijus nustatytą ribą.
Pagrindinė mintis:
Viena relė saugo visą trifazį įvadą ar trifazę įrangą: kiekviena fazė kontroliuojama atskirai, o sutrikus tinklui apkrova atjungiama automatiškai.Apkrovos srovė
1–100 A (30 A)Įtampos ribos
U> 230–300 V · U< 140–240 VTinklas / maitinimas
3F+NFunkcijos
kWh skaitiklis, srovės ribaVeikimo principas
Relė jungiama į trifazį įvadą (pagal modelį – su nuliniu laidu), kiekvienos fazės įtampa matuojama atskirai.
Įtampai bet kurioje fazėje išėjus už ribų, apkrova atjungiama; pagal modelį kontroliuojama ir asimetrija, fazių seka ar fazės dingimas. Viršijus nustatytą srovės ribą, apkrova taip pat atjungiama – taip ribojama naudojama galia.
Parametrams grįžus į normą, apkrova įjungiama vėl po nustatytos delsos. Integruotas skaitiklis kaupia suvartotą energiją (kWh).
Kuo naudinga ES-AVP3P-80?
Vienas prietaisas vietoje kelių vienfazių relių – mažiau vietos skyde ir aiškiai matoma kiekvienos fazės būklė.Techninės specifikacijos

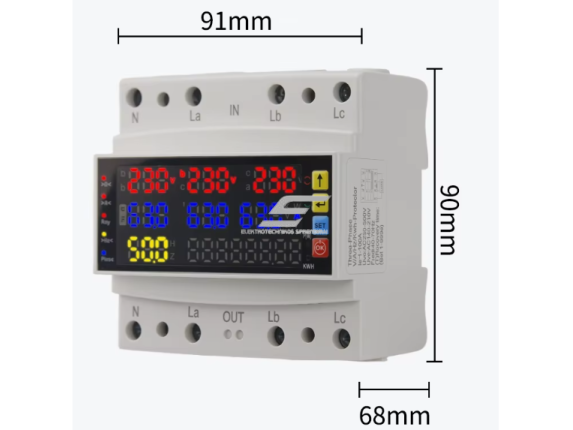

Prekės tipas Trifazė skaitmeninė įtampos ir srovės relė (galios) Gamintojas / kodas ES-AVP3P-80 Tinklas 3F+N Vardinė srovė 80 A Viršįtampio riba U> (gamyklinė) 230–300 V (270 V) Žemos įtampos riba U< (gamyklinė) 140–240 V (170 V) Srovės ribos nustatymas (gamyklinė) 1–100 A (30 A) Atkūrimo delsa (gamyklinė) 1–500 s (30 s) Ekranas / indikacija LED, 8 skaitmenys Montavimas DIN 35 mm Pagrindinės funkcijos
- Kiekvienos fazės kontrolė – sutrikimas aptinkamas bet kurioje fazėje.
- Apsauga nuo per aukštos ir per žemos įtampos – prietaisai atjungiami nutrūkus nuliui ar sutrikus tinklui.
- Srovės riba – perkrauta grandinė atjungiama, ribojama naudojama galia.
- Fazės dingimo kontrolė – atjungia dingus fazei.
- Energijos skaitiklis – matote, kiek kWh suvartojo grandinė.
- Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.
Kur naudojama?
- Trifaziai namų ir sodybų įvadai
- Dirbtuvės, garažai, ūkiniai pastatai
- Trifaziai siurbliai, kompresoriai, staklės
- Šilumos siurbliai su trifaziu maitinimu
- Nedidelės gamybos ir sandėlių patalpos
Naudojimas pagal poreikį
Trifazio namo savininkui.
Viena relė kontroliuoja visas fazes.Dirbtuvių ar ūkio savininkui.
Trifazė įranga atjungiama sutrikus tinklui.Elektrikui.
Vienas prietaisas vietoje kelių – mažiau jungčių skyde.Praktinis panaudojimas
Dirbtuvėse trifazis įvadas: staklės ir kompresorius trifaziai, apšvietimas ir lizdai – vienfaziai. Sutrikus vienai fazei ES-AVP3P-80 atjungia apkrovą, o parametrams grįžus įjungia ją automatiškai.Pliusai
- Kontroliuoja kiekvieną fazę
- Automatinis įjungimas
- Vienas prietaisas vietoje kelių

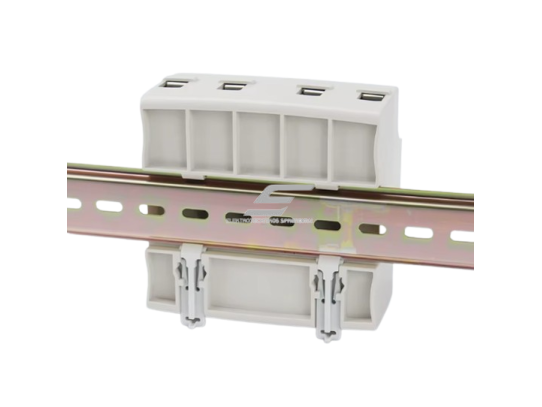

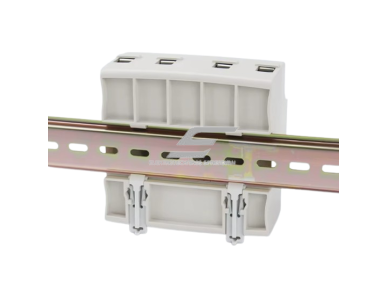

- DIN montavimas
- Integruotas kWh skaitiklis
Minusai / ribojimai
- Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
- Nepakeičia automatinių jungiklių ir RCD
- IP20 – tik sausame skyde
- Gamintojas neskelbia pilno duomenų lapo – parametrai pagal tiekėjo specifikaciją
Saugos ir montavimo pastabos
- Montuokite tik atjungę įvadą; darbus atlieka kvalifikuotas elektrikas.
- Prieš relę – automatinis jungiklis, kurio srovė ne didesnė už relės vardinę srovę.

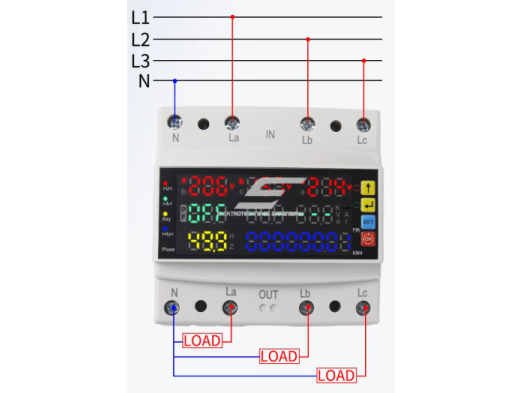

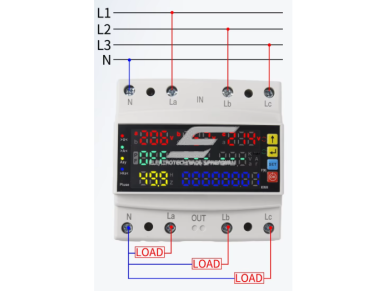

- Patikrinkite fazių ir nulio jungimą pagal schemą.
- Viršįtampių ribotuvą (SPD) montuokite prieš relę.
Greitas pasirinkimo gidas
3F+N80 AU> 230–300 VU< 140–240 VTinka, kai reikia:- apsaugoti trifazį įvadą
- saugoti trifazę įrangą
- kontroliuoti kiekvieną fazę
Patikrinkite prieš naudojimą:- įvadinio automatinio jungiklio srovė ≤ 80 A
- ar yra N laidas, jei jo reikia modeliui
Svarbus priminimas: relė nepakeičia viršįtampių ribotuvo, automatinių jungiklių ir RCD.DUK
Ar reikia nulinio laido?
Daugumai trifazių įtampos relių – taip, nes matuojama fazinė įtampa.Ar apsaugo nuo žaibo?
Ne – tam reikia SPD.Kokią srovę rinktis?
Ne mažesnę už įvadinio automatinio jungiklio srovę – ES-AVP3P-80 tinka iki 80 A.Ar atjungia visas fazes kartu?
Priklauso nuo modelio ir režimo – SYN režimu visos fazės atjungiamos kartu.Ar išsaugomi nustatymai?
Taip, dingus elektrai nustatymai išlieka.Ar pakeičia RCD?
Ne.Trifazė įtampos ir srovės relė | 3F+N | 80 A | U> 230–300 V | U< 140–240 V | DIN | ES-AVP3P-80
ES-AVP3P-80 – trifazio įvado ir trifazės įrangos apsauga nuo įtampos ir fazių sutrikimų.
