  • Trifazė įtampos ir srovės relė | 3F+N | 1–63 A | U> 230–300 V | U< 140–210 V | asimetrija | fazių seka | DIN | Tomzn | ESTOVPD3-63VAS

    Kodas: ESTOVPD3-63VAS

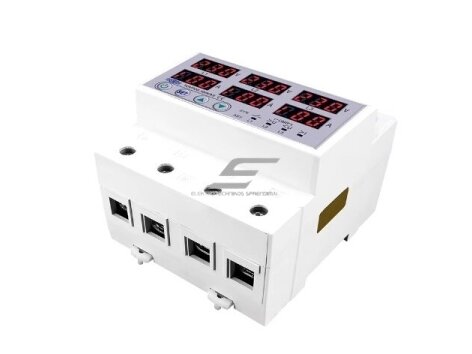

    Tomzn ESTOVPD3-63VAS – trifazė skaitmeninė įtampos relė, kuri kontroliuoja kiekvienos fazės įtampą ir per savo kontaktus tiesiogiai atjungia apkrovą.

  • Trifazė įtampos ir srovės relė | 3F+N | 1–63 A | U> 230–300 V | U< 140–210 V | asimetrija | fazių seka | DIN | Tomzn | ESTOVPD3-63VAS

    Tomzn ESTOVPD3-63VAS – trifazė skaitmeninė įtampos relė, kuri kontroliuoja kiekvienos fazės įtampą ir per savo kontaktus tiesiogiai atjungia apkrovą. Be įtampos, ji matuoja apkrovos srovę ir atjungia grandinę viršijus nustatytą ribą.

    Pagrindinė mintis:
    Viena relė saugo visą trifazį įvadą ar trifazę įrangą: kiekviena fazė kontroliuojama atskirai, o sutrikus tinklui apkrova atjungiama automatiškai.
    Apkrovos srovė
    1–63 A
    Įtampos ribos
    U> 230–300 V · U< 140–210 V
    Tinklas / maitinimas
    3F+N, 3×230 V AC
    Funkcijos
    fazių seka, asimetrija, SYN / ASY

    Veikimo principas

    Relė jungiama į trifazį įvadą (pagal modelį – su nuliniu laidu), kiekvienos fazės įtampa matuojama atskirai.

    Įtampai bet kurioje fazėje išėjus už ribų, apkrova atjungiama; pagal modelį kontroliuojama ir asimetrija, fazių seka ar fazės dingimas. Viršijus nustatytą srovės ribą, apkrova taip pat atjungiama – taip ribojama naudojama galia.

    Parametrams grįžus į normą, apkrova įjungiama vėl po nustatytos delsos.

    Kuo naudinga Tomzn ESTOVPD3-63VAS?
    Vienas prietaisas vietoje kelių vienfazių relių – mažiau vietos skyde ir aiškiai matoma kiekvienos fazės būklė.

    Techninės specifikacijos

    Prekės tipas Trifazė skaitmeninė įtampos ir srovės relė (galios)
    Gamintojas / kodas Tomzn / ESTOVPD3-63VAS
    Tinklas 3F+N, 3×230 V AC
    Srovės ribos nustatymas (gamyklinė) 1–63 A
    Viršįtampio riba U> (gamyklinė) 230–300 V
    Grįžimas po viršįtampio (gamyklinė) 220–295 V
    Atjungimo delsa pagal įtampą 0,1–30 s
    Žemos įtampos riba U< (gamyklinė) 140–210 V
    Grįžimas po žemos įtampos (gamyklinė) 145–215 V
    Fazių asimetrijos slenkstis 20–99 V
    Fazių sekos kontrolė ON / OFF
    Atkūrimo delsa (gamyklinė) 1–500 s
    Atjungimo delsa pagal srovę 0,1–30 s
    Matavimo korekcija ±9,5 %
    Darbo režimai SYN / ASY
    Darbinė temperatūra −25…+55 °C

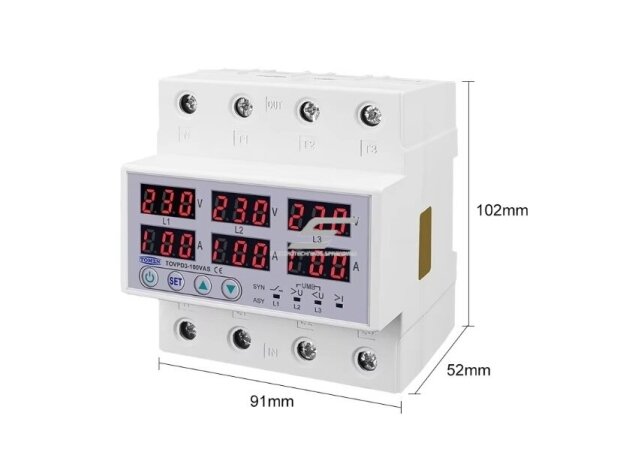

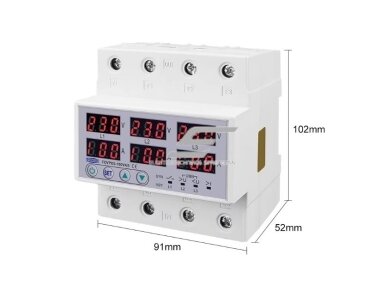

    Montavimas DIN 35 mm

    Pagrindinės funkcijos

    • Kiekvienos fazės kontrolė – sutrikimas aptinkamas bet kurioje fazėje.
    • Apsauga nuo per aukštos ir per žemos įtampos – prietaisai atjungiami nutrūkus nuliui ar sutrikus tinklui.
    • Srovės riba – perkrauta grandinė atjungiama, ribojama naudojama galia.
    • Fazių sekos kontrolė – variklis nepaleidžiamas sukeistomis fazėmis.
    • Asimetrijos kontrolė – reaguoja į nevienodas fazių įtampas.
    • SYN / ASY režimai – visos fazės atjungiamos kartu arba kiekviena atskirai.
    • Matavimo korekcija – rodmenis galima suderinti su matuokliu.

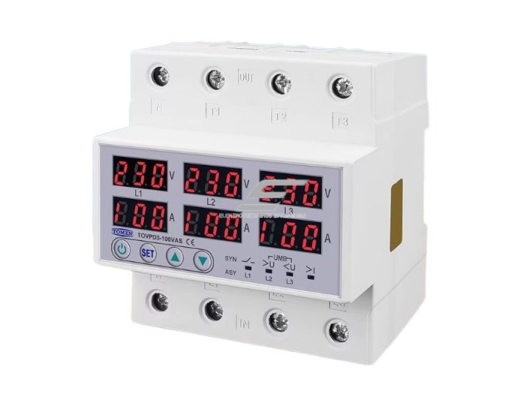

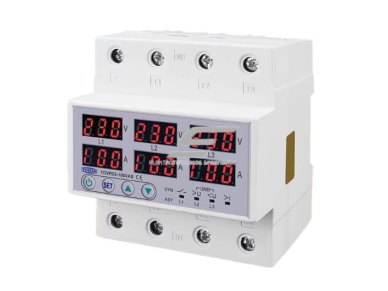

    • Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.

    Kur naudojama?

    • Trifaziai namų ir sodybų įvadai
    • Dirbtuvės, garažai, ūkiniai pastatai
    • Trifaziai siurbliai, kompresoriai, staklės
    • Šilumos siurbliai su trifaziu maitinimu
    • Nedidelės gamybos ir sandėlių patalpos

    Naudojimas pagal poreikį

    Trifazio namo savininkui.
    Viena relė kontroliuoja visas fazes.
    Dirbtuvių ar ūkio savininkui.
    Trifazė įranga atjungiama sutrikus tinklui.
    Elektrikui.
    Vienas prietaisas vietoje kelių – mažiau jungčių skyde.

    Praktinis panaudojimas

    Dirbtuvėse trifazis įvadas: staklės ir kompresorius trifaziai, apšvietimas ir lizdai – vienfaziai. Sutrikus vienai fazei Tomzn ESTOVPD3-63VAS atjungia apkrovą, o parametrams grįžus įjungia ją automatiškai.

    Pliusai

    • Kontroliuoja kiekvieną fazę
    • Automatinis įjungimas
    • Vienas prietaisas vietoje kelių
    • DIN montavimas
    • Matavimo korekcija

    Minusai / ribojimai

    • Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
    • Nepakeičia automatinių jungiklių ir RCD
    • IP20 – tik sausame skyde
    • Gamintojas neskelbia pilno duomenų lapo – parametrai pagal tiekėjo specifikaciją

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įvadą; darbus atlieka kvalifikuotas elektrikas.
    • Prieš relę – automatinis jungiklis, kurio srovė ne didesnė už relės vardinę srovę.

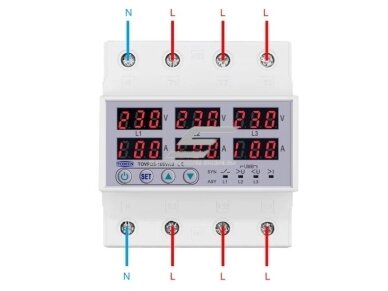

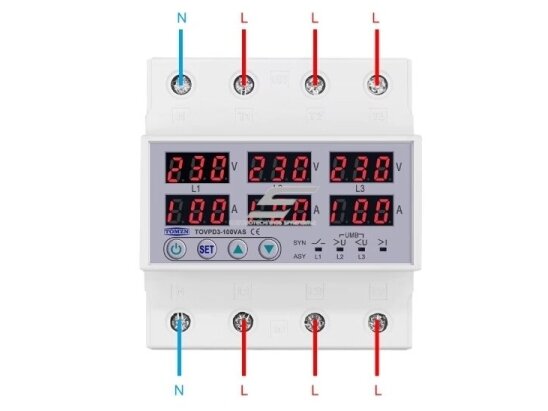

    • Patikrinkite fazių ir nulio jungimą pagal schemą.
    • Viršįtampių ribotuvą (SPD) montuokite prieš relę.

    Greitas pasirinkimo gidas

    3F+N
    1–63 A
    U> 230–300 V
    U< 140–210 V
    asimetrija
    Tinka, kai reikia:
    • apsaugoti trifazį įvadą
    • saugoti trifazę įrangą
    • kontroliuoti kiekvieną fazę
    Patikrinkite prieš naudojimą:
    • įvadinio automatinio jungiklio srovė ≤ 63 A
    • ar yra N laidas, jei jo reikia modeliui
    Svarbus priminimas: relė nepakeičia viršįtampių ribotuvo, automatinių jungiklių ir RCD.

    DUK

    Ar reikia nulinio laido?
    Daugumai trifazių įtampos relių – taip, nes matuojama fazinė įtampa.
    Ar apsaugo nuo žaibo?
    Ne – tam reikia SPD.
    Kokią srovę rinktis?
    Ne mažesnę už įvadinio automatinio jungiklio srovę – Tomzn ESTOVPD3-63VAS tinka iki 63 A.
    Ar atjungia visas fazes kartu?
    Priklauso nuo modelio ir režimo – SYN režimu visos fazės atjungiamos kartu.
    Ar išsaugomi nustatymai?
    Taip, dingus elektrai nustatymai išlieka.
    Ar pakeičia RCD?
    Ne.

    Trifazė įtampos ir srovės relė | 3F+N | 1–63 A | U> 230–300 V | U< 140–210 V | asimetrija | fazių seka | DIN | Tomzn | ESTOVPD3-63VAS

    Tomzn ESTOVPD3-63VAS – trifazio įvado ir trifazės įrangos apsauga nuo įtampos ir fazių sutrikimų.
