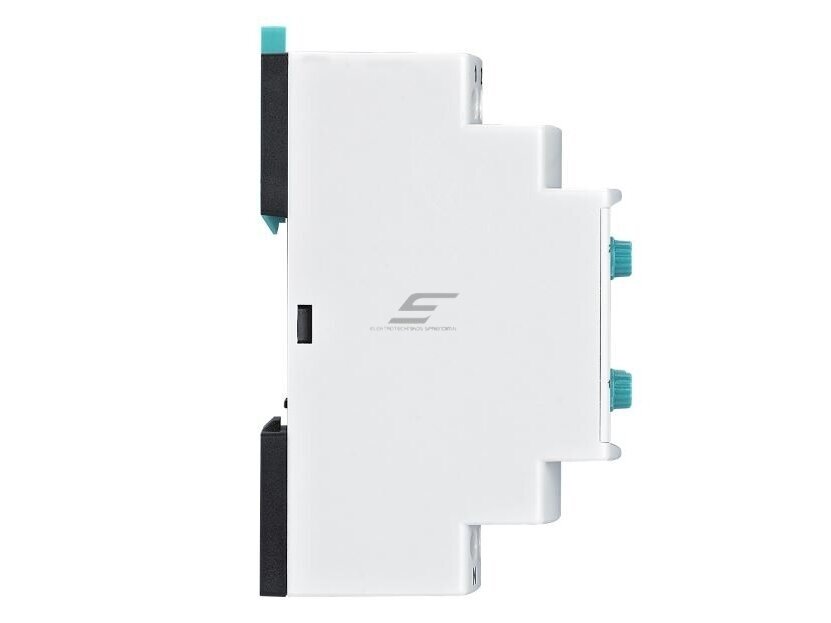

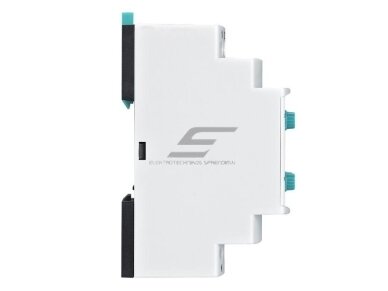

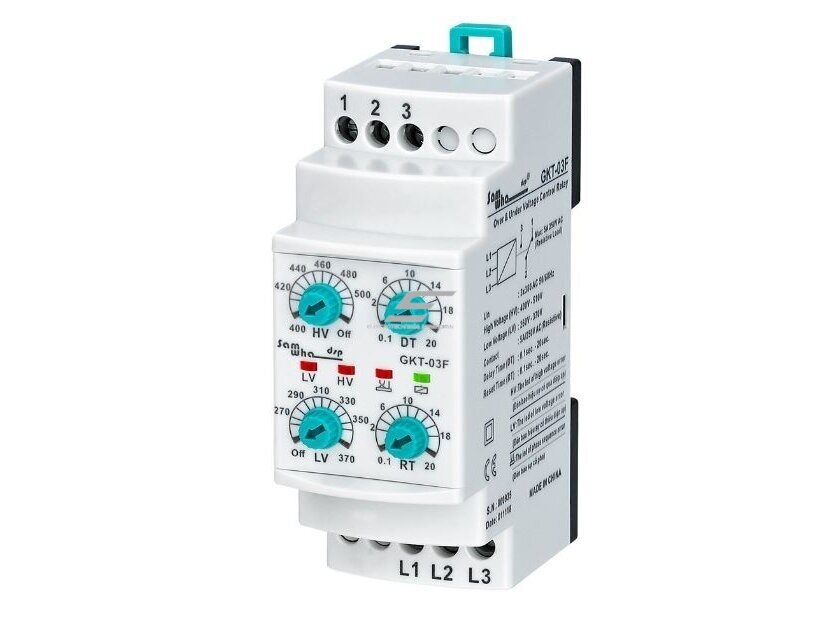

Modulinė | skaitmeninė | įtampos kontrolės | fazių sekos apsaugos relė | 3x380V | 260-370V | 400-510V | DIN

Įrenginys leidžia reguliuoti žemos įtampos apsaugos ribą nuo 260V iki 370V AC ir aukštos įtampos ribą nuo 400V iki 510V AC. Suveikimo delsos laikas ir atstatymo laikas reguliuojami nuo 0.1 iki 20 sekundžių. Integruota fazių sekos kontrolė neleidžia aktyvuoti relės išėjimo, jei trifazio tinklo fazės prijungtos neteisinga seka.

Kai vienos ar daugiau fazių įtampa viršija nustatytą aukštos įtampos ribą, įsijungia HV LED indikatorius. Įrenginys laukia nustatytą DT laiką ir, jei sutrikimas išlieka, deaktyvuoja relės išėjimą. Įtampai sumažėjus žemiau atstatymo ribos, pradedamas skaičiuoti RT laikas, o jam pasibaigus relė vėl aktyvuojama.

Kai vienos ar daugiau fazių įtampa nukrenta žemiau nustatytos žemos įtampos ribos, įsijungia LV LED indikatorius. Pasibaigus nustatytam DT laikui relės išėjimas išjungiamas. Įtampai sugrįžus į normalų diapazoną, po nustatyto RT laiko relė automatiškai atstatoma.

Esant labai dideliam įtampos nukrypimui nuo vardinės vertės įrenginys turi greito apsauginio atjungimo funkciją. Tokiu atveju relė gali būti išjungta maždaug po 100ms, nelaukiant įprastai nustatyto delsos laiko. Tai padeda sumažinti pavojingų įtampos šuolių poveikį prijungtai įrangai.

Jeigu L1, L2 ir L3 fazių seka prijungta neteisingai, fazių sekos klaidos LED indikatorius įsijungia ir relės išėjimas neaktyvuojamas. Ši funkcija ypač svarbi trifaziams varikliams, siurbliams, kompresoriams ir kitai įrangai, kurios veikimo arba sukimosi kryptis priklauso nuo fazių eiliškumo.

• Vienu įrenginiu kontroliuojama per aukšta ir per žema trifazio tinklo įtampa.
• Reguliuojama žemos įtampos riba nuo 260V iki 370V AC.
• Reguliuojama aukštos įtampos riba nuo 400V iki 510V AC.
• Integruota fazių sekos apsauga padeda išvengti neteisingos trifazių variklių sukimosi krypties.
• Atskiras 0.1-20 sekundžių suveikimo delsos ir atstatymo laiko reguliavimas.
• Automatinis relės atstatymas tinklo parametrams sugrįžus į normalų diapazoną.
• Greita apsauga nuo kritinių įtampos nukrypimų.

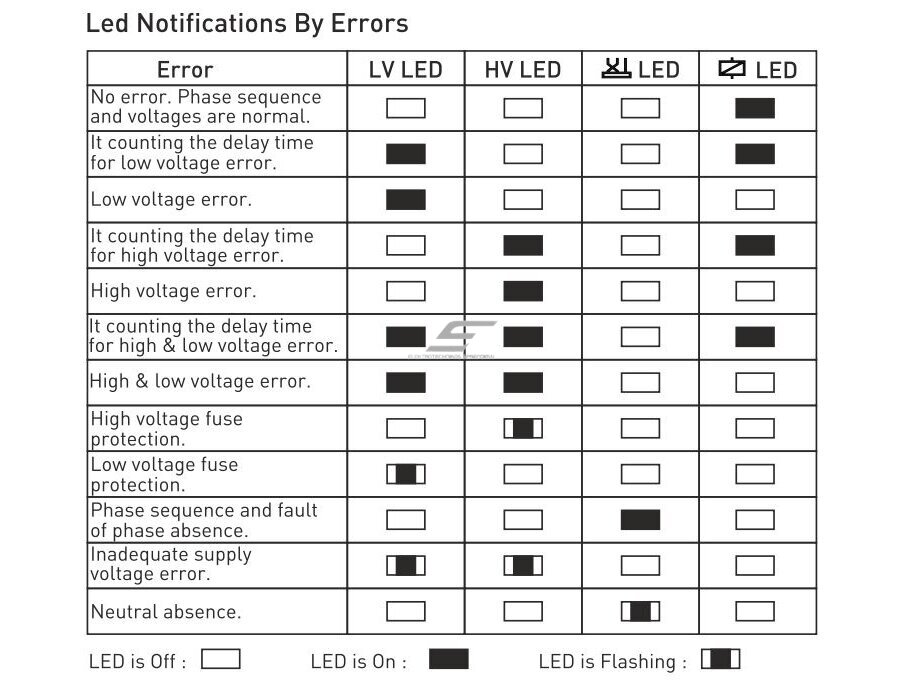

• LED indikatoriai leidžia greitai nustatyti apsaugos suveikimo priežastį.

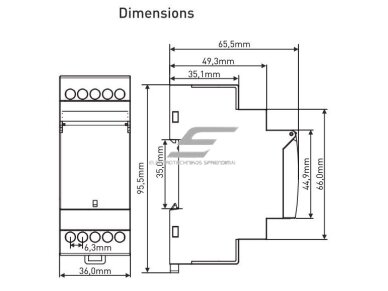

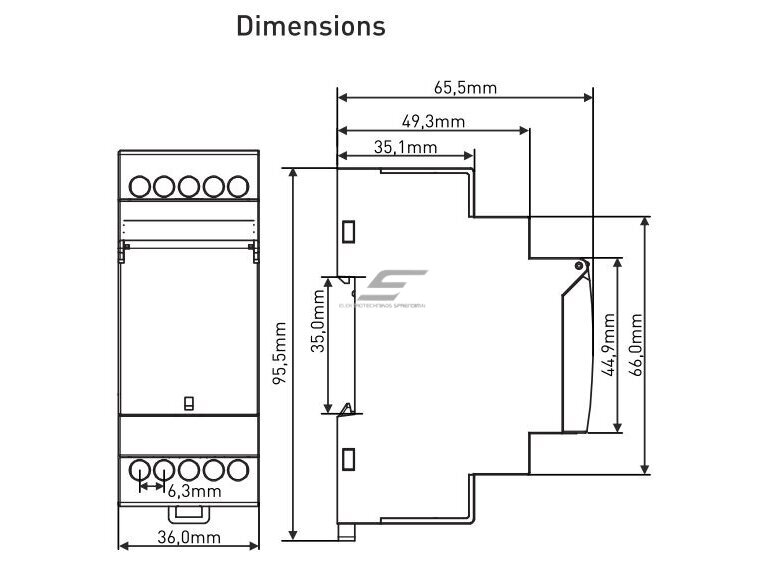

• Standartinis DIN bėgelio montavimas valdymo ir paskirstymo skyduose.

• Tik 3P3W sistemoms: ši versija skirta trifaziams trijų laidų tinklams ir nenaudoja neutralės.
• Ribota relės kontakto apkrova: išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl didesnėms apkrovoms turi būti naudojamas kontaktorius.
• Neskirtas drėgnoms aplinkoms: įrenginys turi būti montuojamas sausame arba tinkamai apsaugotame elektros skyde.
• Neteisinga fazių seka blokuoja išėjimą: relė nebus aktyvuojama tol, kol fazių eiliškumas nebus teisingas.

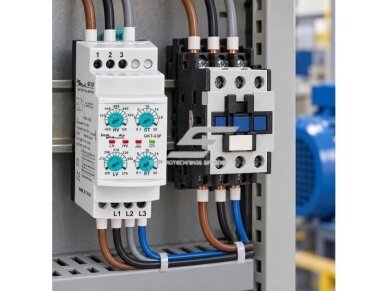

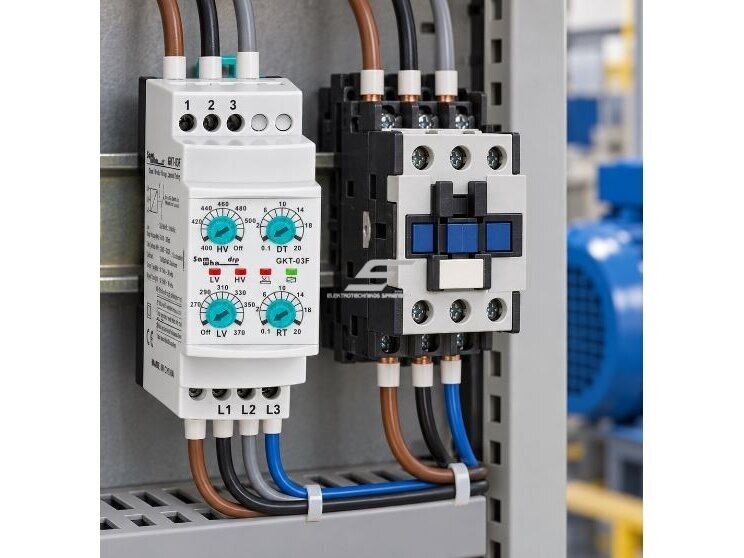

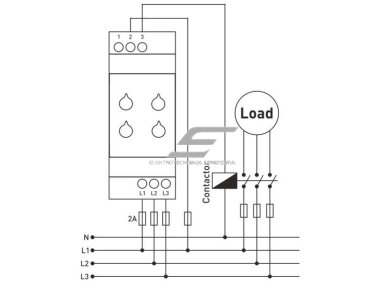

Pramoninėje sistemoje trifazis 380V AC elektros variklis valdomas per kontaktorių. Valdymo skyde sumontuojama ši įtampos kontrolės relė. Žemos įtampos riba nustatoma, pavyzdžiui, ties 330V, aukštos įtampos riba – ties 440V, suveikimo delsa DT – 2 sekundės, o atstatymo laikas RT – 5 sekundės. Kai visų fazių įtampa yra nustatytame diapazone ir fazių seka teisinga, relės išėjimas leidžia veikti kontaktoriui. Jei įtampa nukrenta žemiau 330V, pakyla virš 440V arba fazių seka tampa neteisinga, relės išėjimas išjungiamas ir variklis atjungiamas. Tinklo parametrams normalizavusis, po 5 sekundžių relė automatiškai atstato darbą.

Relė skirta trifaziam 3P3W, 3x380V AC elektros tinklui be neutralės.

Taip. Žemos įtampos apsaugos ribą galima reguliuoti nuo 260V iki 370V AC.

Taip. Aukštos įtampos apsaugos ribą galima reguliuoti nuo 400V iki 510V AC.

Suveikimo delsą DT galima reguliuoti nuo 0.1 iki 20 sekundžių.

Atstatymo laiką RT galima reguliuoti nuo 0.1 iki 20 sekundžių.

Taip. Jei fazių seka neteisinga, relės išėjimas neaktyvuojamas ir atitinkamas LED indikatorius informuoja apie klaidą.

Ne. Tinklo parametrams grįžus į normalų diapazoną, relė po nustatyto RT laiko automatiškai atstato išėjimą.

Relės išėjimo kontaktas skirtas iki 5A / 250V AC varžinei apkrovai, todėl trifaziam varikliui rekomenduojama relės išėjimu valdyti kontaktoriaus ritę.

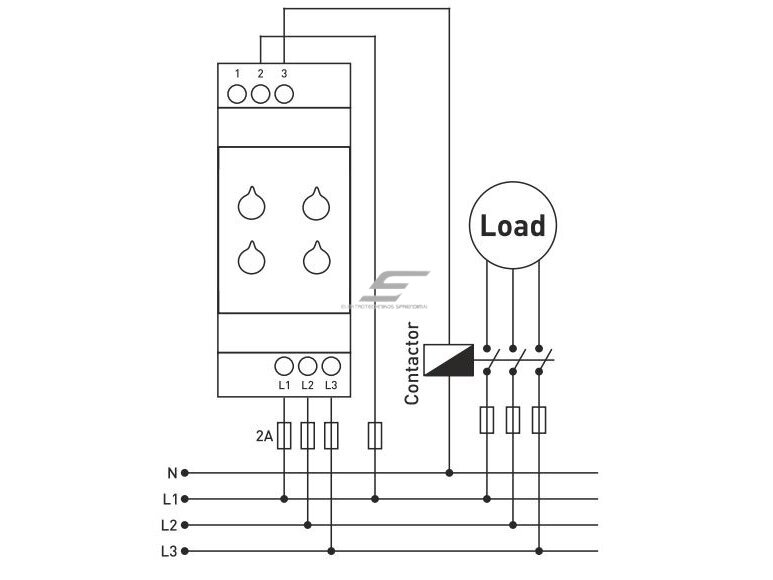

Naudokite įrenginį pagal jo paskirtį ir pateiktą elektros prijungimo schemą. Nenaudokite drėgnoje aplinkoje. Montavimo grandinėje numatykite atskirą jungiklį ir automatinį grandinės išjungiklį. Jie turi būti sumontuoti netoli įrenginio, operatoriui lengvai pasiekiamoje vietoje ir aiškiai pažymėti kaip įrenginio maitinimo atjungimo priemonės.

Prieš atliekant priežiūros arba valymo darbus išjunkite įrenginio maitinimą ir atjunkite jį nuo elektros grandinės. Korpusą valykite minkšta sausa šluoste. Nenaudokite laidžių medžiagų, agresyvių cheminių valiklių ar tirpiklių, galinčių pažeisti įrenginį. Po valymo patikrinkite, ar relė veikia tinkamai.
