Vienfazė multifunkcinė įtampos, srovės ir nuotėkio relė | 1F | 1–150 A | U> 120–300 V | U< 80–210 V | nuotėkis | temperatūra | DIN | ES-APV-150
Kodas: ES-APV-150Kaina 90.57 € su PVM( 74.85 € be PVM )Pirk daugiau, mokėk mažiau10+ vnt. – 79.70 € už vnt. -12%ES-APV-150 – vienfazė skaitmeninė įtampos relė, montuojama skyde ant DIN bėgelio.
-
Vienfazė multifunkcinė įtampos, srovės ir nuotėkio relė | 1F | 1–150 A | U> 120–300 V | U< 80–210 V | nuotėkis | temperatūra | DIN | ES-APV-150

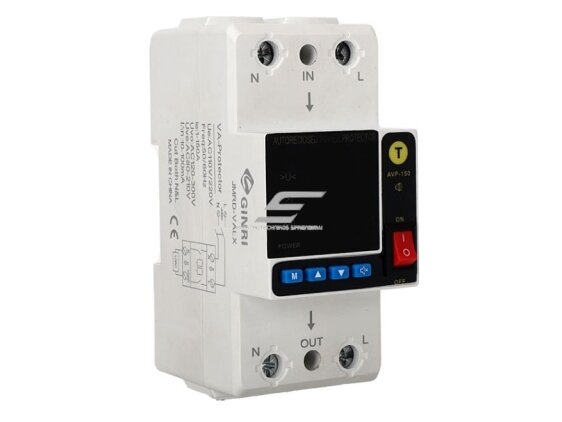

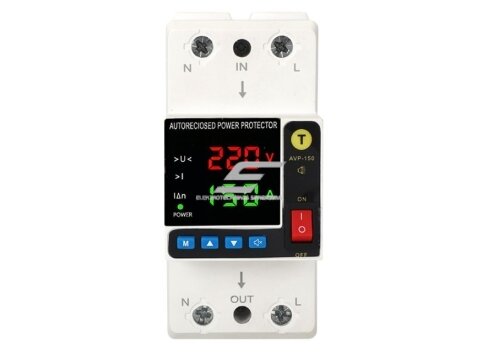

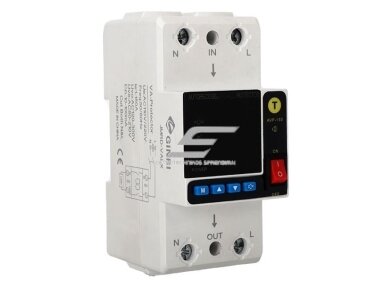

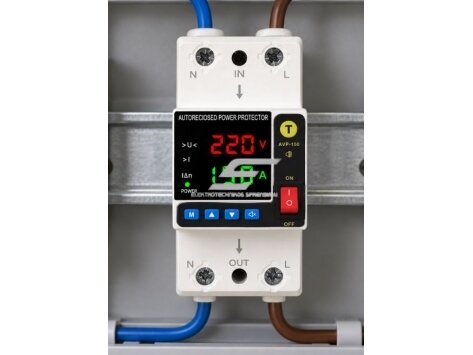

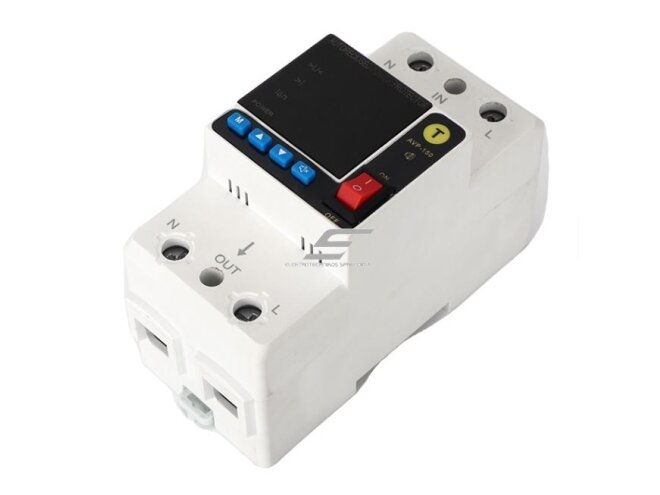

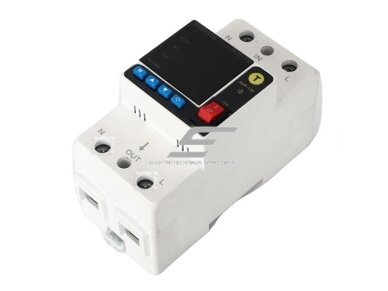

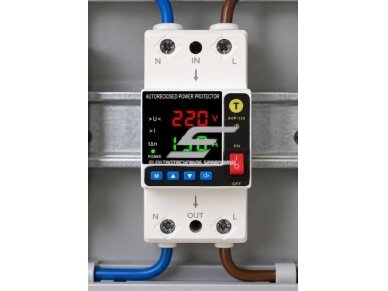

ES-APV-150 – vienfazė skaitmeninė įtampos relė, montuojama skyde ant DIN bėgelio. Per jos kontaktą eina visa saugomos grandinės apkrova, todėl ji tiesiogiai atjungia butą, namo grupę ar atskirą prietaisą. Be įtampos, ji matuoja apkrovos srovę ir atjungia grandinę viršijus nustatytą ribą.
Pagrindinė mintis:
Nutrūkęs nulis trifaziame įvade ar ilgalaikė per aukšta ar per žema įtampa – dažniausia brangios technikos gedimų priežastis. Galios relė tokią įtampą atjungia anksčiau, nei nukenčia katilo elektronika, šaldytuvas ar kompiuteris. Papildomai matuojama nuotėkio srovė – tai informacinė funkcija, kuri nepakeičia nuotėkio relės (RCD).Apkrovos srovė
1–150 A, OFF (125 A)Įtampos ribos
U> 120–300 V · U< 80–210 VTinklas / maitinimas
1F, 110 / 230 V AC, 50/60 HzFunkcijos
nuotėkio kontrolė, srovės ribaVeikimo principas

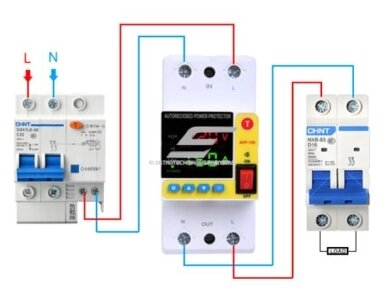

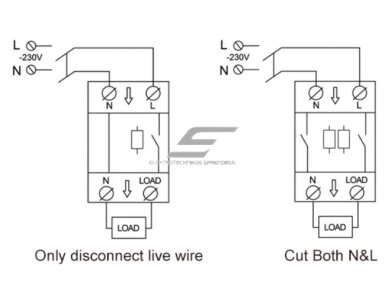

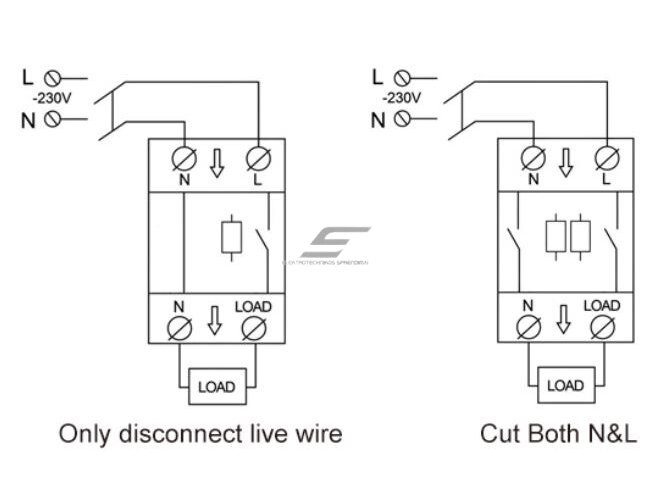

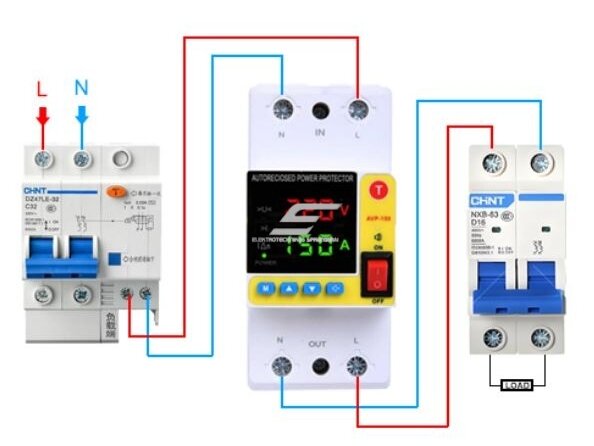

Relė jungiama po įvadiniu automatiniu jungikliu: fazė ir nulis į įėjimą, saugoma apkrova – į išėjimą. Mikrovaldiklis nuolat matuoja tinklo įtampą ir rodo ją ekrane.
Įtampai išėjus už nustatytų U> / U< ribų, apkrova atjungiama po nustatytos delsos. Viršijus nustatytą srovės ribą, apkrova taip pat atjungiama – taip ribojama naudojama galia. Nuotėkio srovė matuojama ir, viršijus nustatytą vertę, apkrova atjungiama. Viršijus nustatytą temperatūrą, apkrova atjungiama.
Parametrams grįžus į normą, apkrova įjungiama po nustatytos delsos. Kompresoriams nustatykite ne trumpesnę kaip 3 min delsą.
Kuo naudinga ES-APV-150?
Viena galios relė saugo visus po ja prijungtus prietaisus nuo nutrūkusio nulio ir įtampos svyravimų, be papildomo kontaktoriaus.Techninės specifikacijos

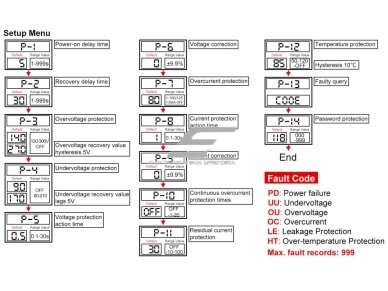

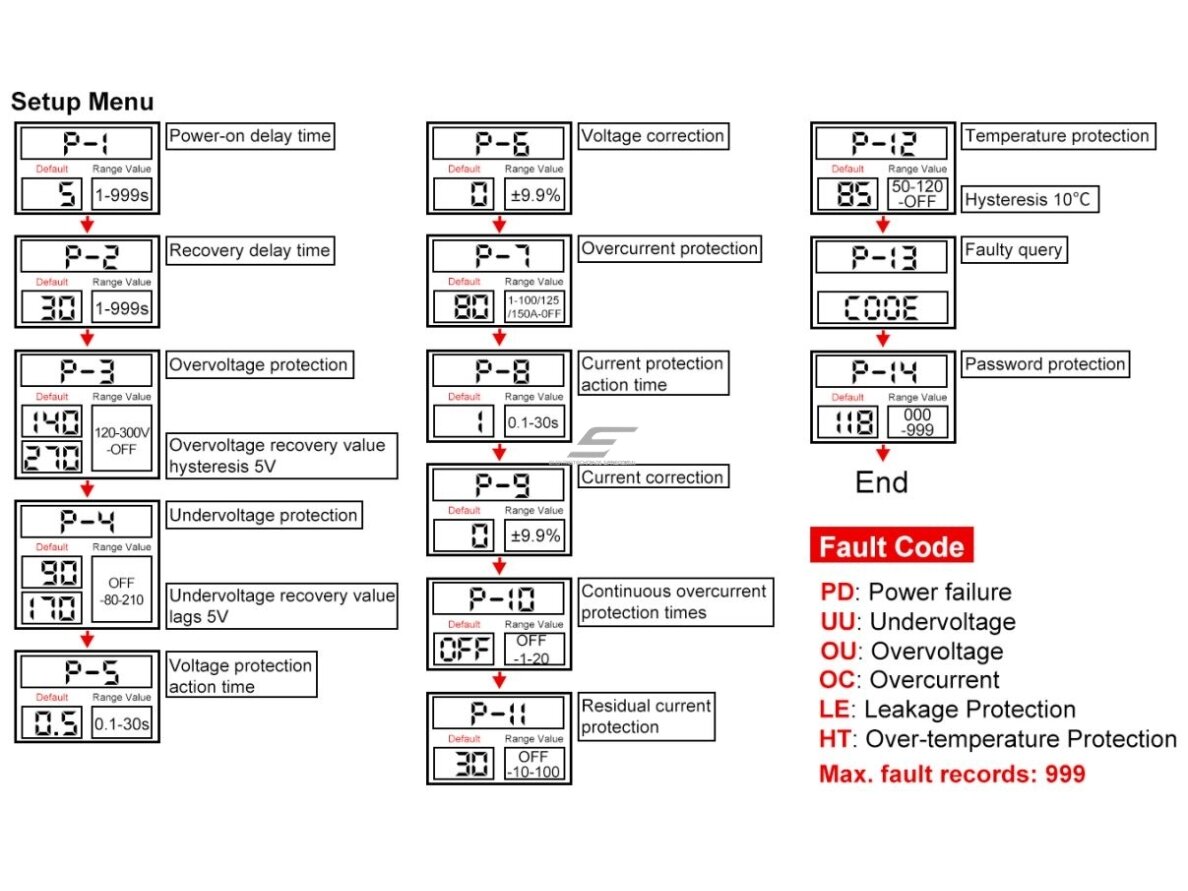

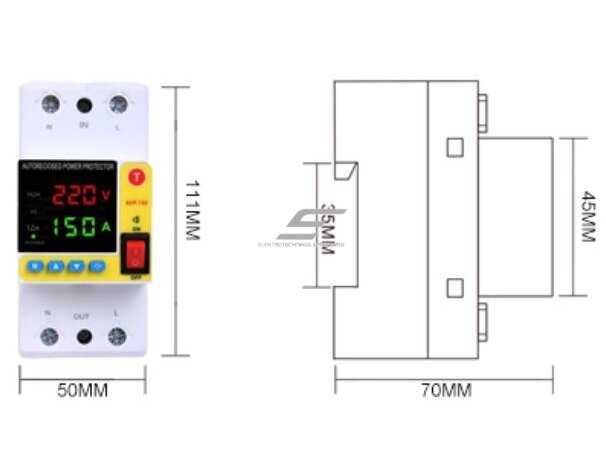

Prekės tipas Vienfazė multifunkcinė įtampos, srovės ir nuotėkio kontrolės relė (galios) Gamintojas / kodas ES-APV-150 Tinklas 1F, 110 / 230 V AC, 50/60 Hz Darbinės įtampos diapazonas 80–300 V AC Srovės ribos nustatymas (gamyklinė) 1–150 A, OFF (125 A) Viršįtampio riba U> (gamyklinė) 120–300 V, OFF Žemos įtampos riba U< (gamyklinė) 80–210 V, OFF Histerezė 5 V Atjungimo delsa pagal srovę 0,1–30 s Nuotėkio srovės kontrolė 10–100 mA, OFF, ≤ 100 ms Temperatūros apsauga 50–120 °C, OFF Įjungimo delsa (gamyklinė) 1–999 s Atkūrimo delsa (gamyklinė) 1–999 s Matavimo korekcija ±9,9 % Matavimo tikslumas 0,5 kl. Išėjimo kontaktas 1 NO Izoliacijos įtampa Ui 450 V Resursas elektrinis / mechaninis (ciklų) 100 000 / 1 000 000 Apsaugos laipsnis IP20 Darbinė temperatūra −5…+40 °C Matmenys 50 × 111 × 70 mm Montavimas DIN 35 mm Pagrindinės funkcijos
- Galios relė – visa apkrova eina per relę, papildomo kontaktoriaus nereikia.
- Apsauga nuo per aukštos ir per žemos įtampos – prietaisai atjungiami nutrūkus nuliui ar sutrikus tinklui.
- Srovės riba – perkrauta grandinė atjungiama, ribojama naudojama galia.
- Nuotėkio srovės matavimas – papildoma informacija, nepakeičia RCD.
- Temperatūros apsauga – atjungia perkaitus.
- Matavimo korekcija – rodmenis galima suderinti su matuokliu.
- Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.
Kur naudojama?
- Butų ir namų įvadai (po įvadiniu automatiniu jungikliu)
- Katilų, šilumos siurblių elektronika
- Šaldytuvai, šaldikliai, kondicionieriai
- Sodybos su silpnu tinklu
- Biurai, serveriai, apsaugos sistemos
- Nuomojami būstai ir objektai be priežiūros
Naudojimas pagal poreikį
Namo ar buto savininkui.
Vienu prietaisu apsaugo visą techniką nuo nutrūkusio nulio ir įtampos šuolių.Elektrikui.
Paprastas montavimas po įvadiniu automatiniu jungikliu, ribos nustatomos mygtukais.Sodybos savininkui.
Silpname tinkle matyti reali įtampa, įranga neįsijunginėja be reikalo.Praktinis panaudojimas
Name trifazis įvadas, o vienfazė įranga paskirstyta tarp fazių. Perdegus nulio kontaktui vienoje fazėje įtampa pakyla iki 300–380 V – ES-APV-150 atjungia apkrovą, kol neperdegė katilo valdiklis ir maitinimo šaltiniai, o grąžinus nulį įranga įjungiama po nustatytos delsos.Pliusai
- Visa apkrova per relę
- Reguliuojamos ribos ir delsos
- Automatinis įjungimas
- Kompaktiškas DIN korpusas
- Nuotėkio srovės matavimas
- Matavimo korekcija
- Temperatūros apsauga
Minusai / ribojimai
- Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
- Nepakeičia automatinio jungiklio ir RCD
- Vienfazė – trifaziame name reikia relės kiekvienai fazei
- IP20 – tik sausame skyde
- Nuotėkio funkcija nepakeičia RCD pagal EN 61008/61009
Saugos ir montavimo pastabos
- Montuokite tik atjungę įvadą ir patikrinę, kad nėra įtampos; darbus atlieka kvalifikuotas elektrikas.
- Prieš relę – automatinis jungiklis, kurio srovė ne didesnė už relės vardinę srovę.
- Nesukeiskite fazės ir nulio.
- Viršįtampių ribotuvą (SPD) montuokite prieš relę.
- Kompresoriams nustatykite ne trumpesnę kaip 3 min įjungimo delsą.
Greitas pasirinkimo gidas
1F1–150 AU> 120–300 VU< 80–210 VnuotėkisTinka, kai reikia:- apsaugoti butą, namą ar grupę nuo nutrūkusio nulio
- saugoti katilą, šaldytuvą, elektroniką
- matyti tinklo įtampą
Patikrinkite prieš naudojimą:- įvadinio automatinio jungiklio srovė ≤ 150 A
- ar yra viršįtampių ribotuvas (SPD)
Svarbus priminimas: įtampos relė nepakeičia viršįtampių ribotuvo, automatinio jungiklio ir nuotėkio relės.DUK
Ar relė apsaugo nuo žaibo?
Ne – nuo žaibo impulsų saugo viršįtampių ribotuvas (SPD).Kokią srovę rinktis?
Relės vardinė srovė turi būti ne mažesnė už prieš ją esančio automatinio jungiklio srovę – ES-APV-150 tinka su automatu iki 150 A.Kokią įjungimo delsą nustatyti?
Kompresoriams – ne trumpiau kaip 3 min, elektronikai ir apšvietimui užtenka 10–30 s.Kodėl relė dažnai atjungia?
Tikriausiai per siauros ribos silpname tinkle – pirmiau išmatuokite tinklo įtampą.Ar tinka trifaziam namui?
Taip – relė montuojama kiekvienai fazei, kuria maitinama saugoma įranga, arba rinkitės trifazę relę.Ar relė pakeičia RCD?
Ne – žmones nuo elektros smūgio saugo tik nuotėkio relė (RCD).Vienfazė multifunkcinė įtampos, srovės ir nuotėkio relė | 1F | 1–150 A | U> 120–300 V | U< 80–210 V | nuotėkis | temperatūra | DIN | ES-APV-150
